MANUALE UTENTE AC5413 TRISTAR

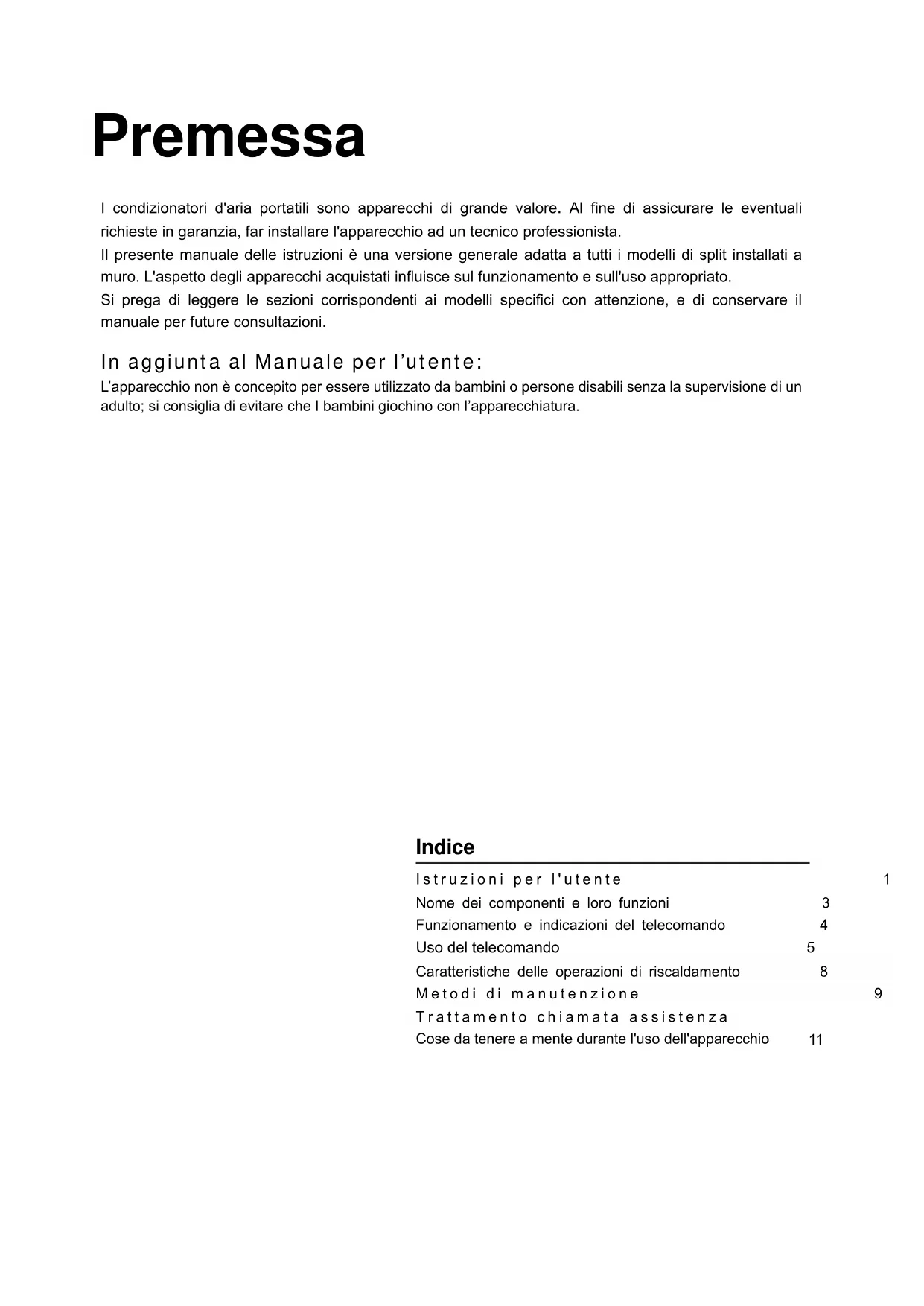

I condizionatori d'aria portatili sono appearecchi di grande valore. Al fine di assicurare le eventuali richieste in garanzia, far installare l'apparecchio ad un technician professionista.

Il presente manuale delle istruzioni è una versione generale adatta a tutti i modelli di split installati a muro. L'aspetto degli apparecchi acquistati influisce sul funzionamento e sull'uso appropriato.

Si prega di leggere lesezioni corrispondenti ai modelli specifici con attenzione, e di conservare il manuale per future consulzioni.

In aggiunta al Manuale per l'utente:

L'apparecchio non è concepito per essere utilizzato da bambini o persone disabili nella supervisione di un adulto; si consiglia di evitare che I bambini giochino con l'apparecchiatura.

Indices

Istruzioni per l'utente

Nome dei componenti e loro funzioni

Funzionamento eindicazioni del telecomando

Uso del telecomando

Caratteristica delle operazioni di riscaldamento

Metodi di manutenzione

Trattamento chiamata assistenza

Cose da tenera gente durante I'uso dell'apparecchio 11

MANUALE D'USO

【Istruzioni per l'utente】

Condizionatore d'aria a muro

Leggere attentamente il "Manuale d'uso" prima di utilizzato il condizionatore d'aria e seguire attendamente le istruzioni riportate.

Installazione

L'installazione richiede l'intervento del personale addetto al servizio post-vendita o del rivenditore autorizzato.

1. Non installare in luoghi soggetti a perdite di gas combustibili..

L'accumulo di gas intorno alle unità installate potrebbe provocare incendi.

Verificare che interrottore degli scarichi a terra sia installato correttamente.

La mancata installmente dell'interruttore potrebbe provocare scosse elettriche o altri pericoli.

Dopo aver collegato i cavi di raccordo tra l'unità esterna e quella interna, verificare che il collegamento sia stabile tirando il cavo con decisione.

Un collegamento non stabile potrebbe determinare il rischio di incendio.

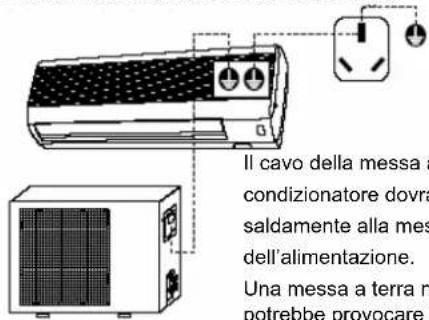

Verificare la messa a terra del condizionatore.

Il cavo della messa a terra del condizionatore dovrè essere collegato saldamente alla messa a terra dell'alimentazione.

Una messa a terra non appropriata potrebbe provocare danni

Funzionamento

Non provare mai a arrestare il condizionatore interrompendo l'alimentazione.

Cio potrebbe provocare scosse elettriche o incendi

Non azionate l'interruttore con le mani bagnate.

Cio potrebbe provocare scosse elettriche.

Non collegare mai ad un raccordo intermedio. L'uso di prolonghe è assolutamente vietato. É vietatoanche collegare il condizionatore ad una presa dove sono collegati altri dispositiivi.

Cio potrebbe provocare scosse elettriche o surriscaldamento, incendi o altri incidenti.

Prima di inserire la spina nella presa, verificare che non vi sia polvere e inserire la spina correttamente

La presenza di polvere sulla spina o l'inserimento scorretto della stessa potrebbe provocare scosse elettriche e il rischio di incendio.

Non schiacciare, tirare, riscaldare, danneggiare o modificare il cavo d'alimentazione.

Cio potrebbe provocare scosse elettriche, surriscaldamento o il rischio di incendio. In caso di danni al cavo d'alimentazione o di sostuzione dello stesso per altri motivi, la sostuzione dovra essere eseguita dal fornitore o dall'assistenza tecnica autorizzata.

Nonutilizzare il fusibile con una portata non appropriata o con altri cavi metallici.

L'utilizzo di cavi di metallo o rame per il fusabile potrebbe provocare guasti e il rischio di incendi.

Evitate, per quanto possibile, l'ingresso di luce diretta del sole e aria calda nella camera In fasse di raffreddamento, tende e scuri dovranno essere sistematii in modo da filtrare l'ingresso della luce solare.	Evitate, per quanto possibile, di utilizzare apparetti che generano calore durante la funzione di raffreddamento. Sistemare le fonti di calorie in una camera diversa.	Non utilizzato apparente chiature per la combustione nella camera dove è in funzione l'aria condizionata. Cio' potrebbe provocare una combustione incomplete.
Tenere il condizionatore lontano da bombollette spray comme insetticidi, vermi o altre sostanze infiammabili ne' sprurzarle direttamente verso il condizionatore Cio' potrebbe provocare incendi.	Se non è possible spostare in un'altra camera l'apparechio per la combustione alla è consigliabile ventilare la camera di tanto in tanto. Una ventilazione insufficiente potrebbe provocare la mancanza di ossigeno nelle pericoli.	Prima di eseguire la manutenzione del condizionatore, scollegare l'alimentazione. Non eseguire mai la pulizia dell'appareccchio con il ventilatore è in funzione. Cio' potrebbe provocare malesseri fisici e danni alla vostra salute.
Non inseire oggetti di nessun tipo nelle ventole Pericolo!! Se il ventilatore è impostato su velocità alta (High speed), inseire oggetti nella ventola potrebbe provocare incidenti gravi.	Regolare la direzione del flusso d'aria in maniera appropriata. Regolare le direzioni sugli e destra/sinistra del flusso in modo cheesso si diffonda unifirmamente nella camera.	Evitare l'esposizione prolongata al flusso d'aria. Cio' potrebbe provocare malesseri fisici e danni alla vostra salute.
Non utilizzato acqua per pulire il condizionatore. Cio' potrebbe provocare scosse elettriche.	Non appendere, fissare ne' sistematice oggetti sul condizionatore Cio' potrebbe provocare la caduta del condizionatore e quindi causare incidenti e danni alle persone..	Verificare che i supporti del condizionatore siano fissati stabilmente In caso di anni, le strutture di supporto del condizionatore dovranno essere riparale immediatamente per evitare il rischio di caduta che, a suaolta, potrebbe provocare danni alle persone. hich might cause human injuries or other accidents.
Non sedersi sull'unità esterna ne' sistematicare oggetti su diessa. La caduta dell'unità o degli oggetti sistemati su di essere potrebbe provocare anni alle persone e anni di altri tipo.	Non utilizzato le sostanze elencate qui di seguito: Acqua calda (oltre i 40°) L'accra calda potrebbe deformare il condizionatore o provocare il suo scolorimento. Benzina, vermi diluenti, benzene e agenti lucidanti. Queste sostanze potrebbero deformare il condizionatore o graffiarlo.	Durante i lunghi periodi di inattività, per sicurezza è consigliabile scollegare la spina dall'alimentazione. Prima di scollegare la spina dall'alimentazione verificare sempre che l'unità sa disattivata

Smontaggio e riparazione

• Qualora insorga la necessità di smontare l'apparecchio o di effettuarne la riparazione, contattare il rivenditore o migliorque personale autorizzato all'installazione e alla manutenzione.
  In caso di eventi anomali (odore o fumo), interrompere immediatamente l'uso dell'apparecchio, scollegarlo dall'alimentazione e contattare il rivenditore o personale autorizzato all'installazione e alla manutenzione.

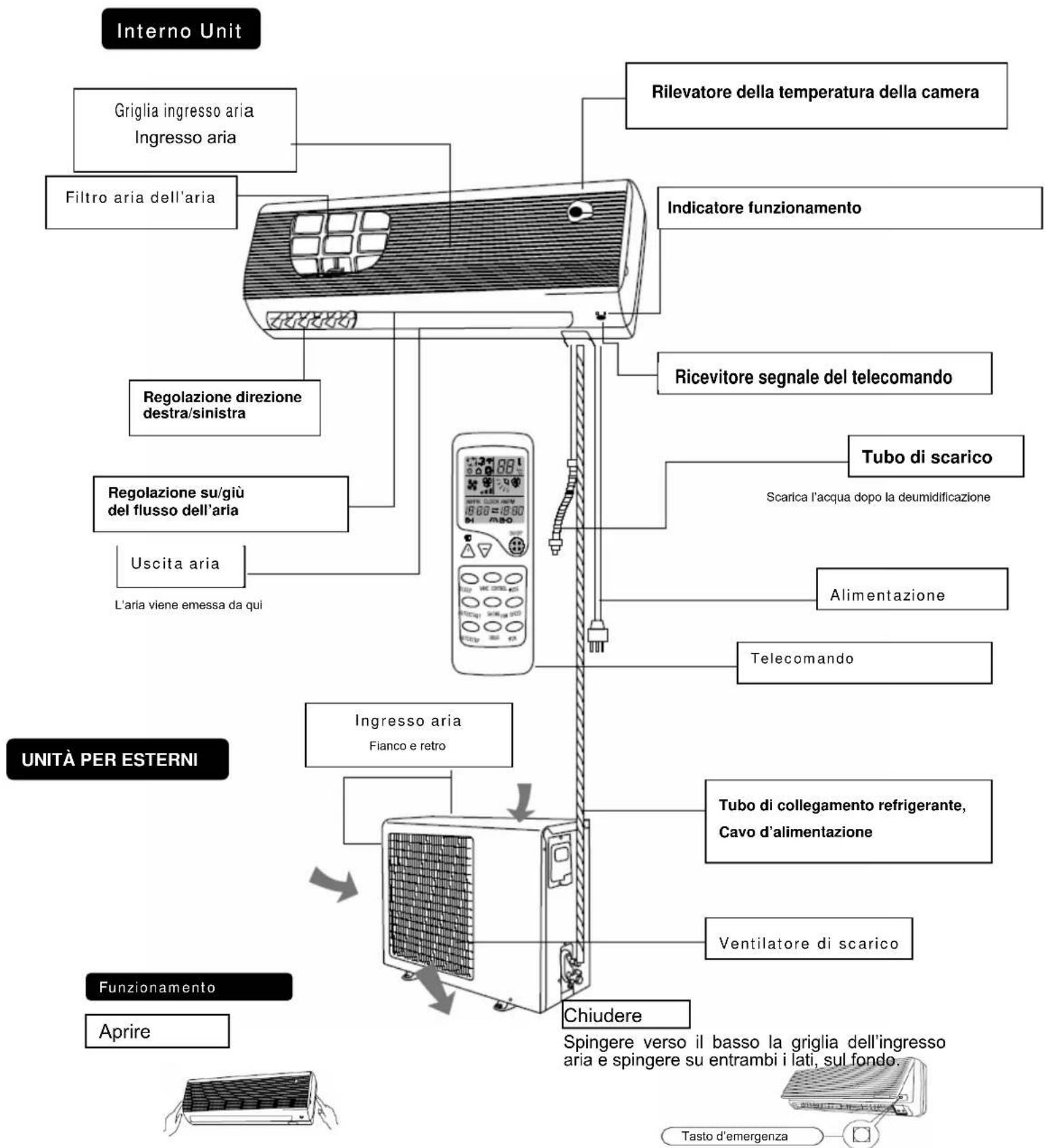

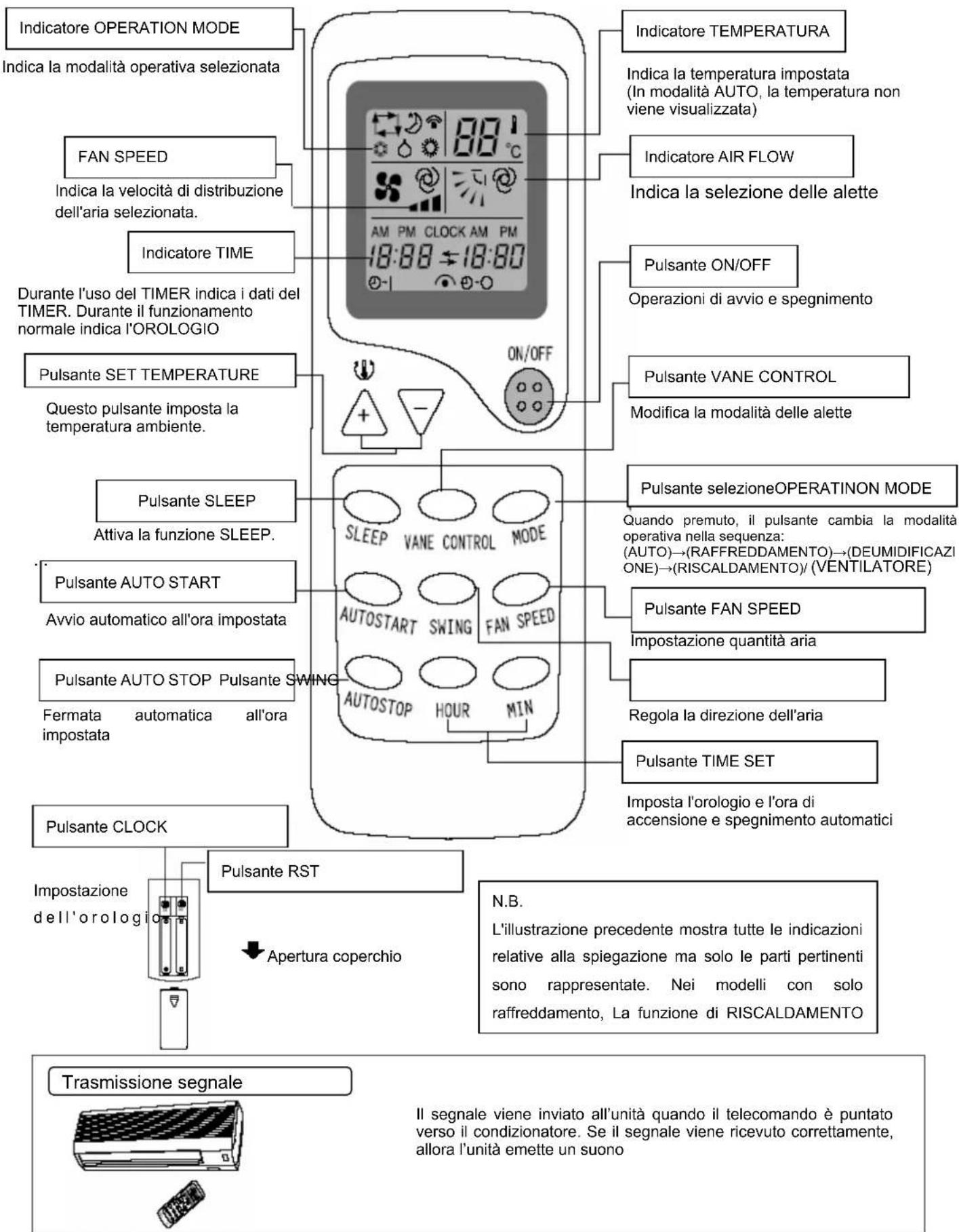

[Nomi dei componenti e funzioni]

Premere leggermente su entrambi i lati della griglia e tirare lateramente fino a incontrare una resistenza.
Questo pulsante potra essere usato in casi di emergenza per disattivare l'unità quando il telecommando non è a portata di mano.
- Nota: l'aperture della griglia non dovrà superare i 60^ . Azionate l'unità con delicatezza.

Attivare selezionando automaticamente la modalità operativa (SECCO, FRESCO o CALDO, GETTO D'ARIA) a seconda della temperatura della stanza, puntando il telecomando verso il condizionatore

1	Premere ACCESO/SPENTO (ON/OFF).
Con l'unità NON in modalità AUTO SELECT.
2 Premere MODALITA', impostare su "AUTO SELECT"
Quando compare il condizionatore d'aria è automaticamente controllato alla temperatura ottimale.
Per spegnere: Premere ACCESO/SPENTO (ON/OFF).

L'impostazione in modalità AUTO SELECT puo' essere eseguita esclusivamente premendo il tasto ACCESO/SPENTO alla volta successiva.

Se le impostazioni AUTO SELECT non vi soddisfano, potrete impostare al posto di AUTO SELECT CALDO SECCO o FRESCO

Quando non compare 巧 ^ 巧 , premere il pulsante MODE per impostare la modalità di funzionamento automatico. Ogni volta che si preme il pulsante, cambia la modalità operativa nella sequenza da " (AUTO) (RAFFREDDAMENTO) (DEUMIDIFICAZIONE) (VENTILATORE)

Regolazione della temperatura durante la funzione AUTO SELECT

Per regolare la temperatura dell'aria durante l'opération di AUTO SELECT, Premere il pulsante 一 ^ 一 o 一 ^ 一 Premendo una volta , la temperatura aumento di circa un grado ^ C Premendo due volte , la temperatura diminuisce di circa un grado ^ C

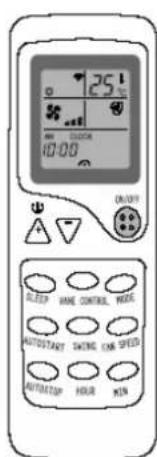

Funzionamento modalità

Raffreddamento/Riscaldamento/Asciugatura

Puntare il telecomando verso il condizionatore

1	Premere ACCESO/SPENTO (ON/OFF).
2	Premere MODALITA' per selezionare la modalità desiderata: FRESCO, SECCO, CALORE (VENTILATORE) AUTO (COOL, DRY, HEAT (FAN), AUTO).
3	Premere o Impostare la temperatura desiderata premendo o
	CALDO	FREDDO
	16°C-31°C	16°C-31°C

Per spagnere: premere ACCESO/SPENTO (ON/OFF).

• Nei modelli con solo raffreddamento, la modalità RISCALDAMENTO è sostituita da VENTILAZIONE

Modifica della modalità: La modalità può essere impostata o modificataanche quando il condizionatore d'aria non è in funzione.

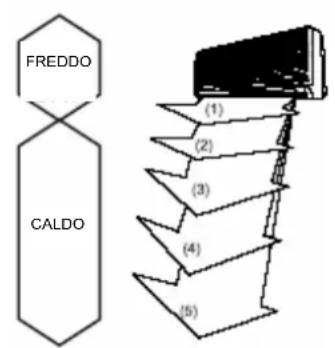

Regolazione direzione del flusso dell'aria

Regolazione del flusso dell'aria versuso l'alto o verso il basso

La direzione può essere regolata mediante l'uso del pulsante CONTROLLO PALETTE sul telecommando. Premendo il pulsante si ottiene la sequenza: - (1) (2) (3) (4) (5) (AUTO) Modifica della modalità CONTROLLO PALETTE.

Per modificare la velocità del CONTROLLO PALETTE premere il tasto VELOCITÀ VENTILATORE. Ogni volta che si preme il pulsante, la velocità viene modificata nella sequenza, da - [bassa] - [media] - [alta] @[AUTO], Per raffreddare l'intera stanza, usare la modalità - (alta), (RAFFREDDAMENTO). Se il rumore dell'apparecchia disturba il sonno, usare la modalità SLEEP.

Si raccomanda la posizione orizzontale delle PALETTE. Nell'effettuare le impostazioni,sare (AUTO),e le posizioni 1o per RAFFREDDAMENTO e la DEUMIDIFICAZIONE, e le positizioni da3a5 per il RISCALDAMENTO.

Regolazione della direzione verso sinistra e destra.

Regolare la direzione dell'aria modificando manualmente direzione verso sinistra e destra delle alette.

ATTENZIONE

Durante la regolazione, interrompere il funzionamento.

N.B.

• Durante il raffreddamento, quando il condizionatore funziona con il CONTROLLO PALETTE diretto verso il basso su (4) o (5) per un'ora, la direzione del CONTROLLO PALETTE viene impostata automaticamente in posizione orizzontale per evitare lo sgociolamento dell'accua di condensa.
• Regolare la direzione orizzontale del CONTROLLO PALETTE using il telecomando. Spostando manually le alette orizzontali si potrebbe causare dei danni.
• Durante il riscaldamento, se la temperatura dell'aria in uscita è troppo Bassa o al termine dello sbrinamento, la posizione dellepalette orizzontali è impostata su (1)

REGOLAZIONE OSCILLAZIONE

Premere il pulsante OSCILLAZIONE

Per interrompere I'OSCILLAZIONE;

Premere nuovamente il pulsante OSCILLAZIONE

Se il pulsante OSCILLAZIONE è premuto durante l'oscillazione

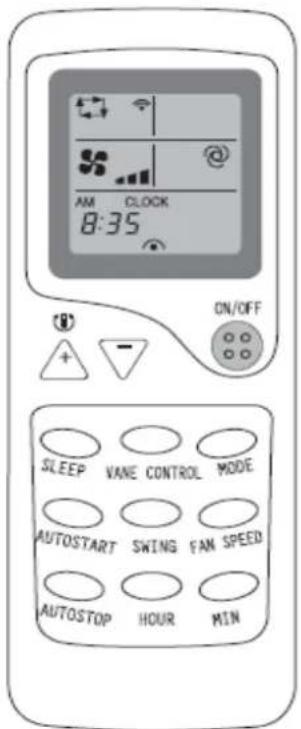

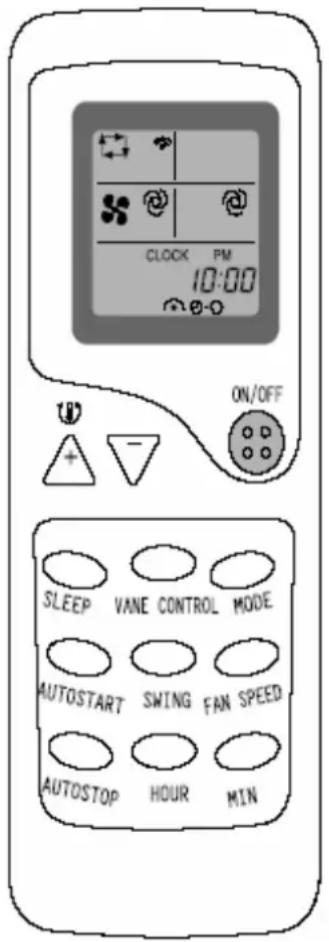

Impostazione orologio

Premere il pulsante CLOCK.
Aprière la copertura del companto batterie e premere il pulsante "Clock" con la punta di una penna o simili. L'indicatore lampeggia ed è possibile impostare l'ora.

2

Premere il pulsante HOUR (impostare su 10:00 AM).

3

Premere il pulsante MIN (impostare su 30).

4

Premere nuovamente il pulsante CLK e chiudere la copertura del comparto batterie.

N.B.: Il timer funziona in base all'orologio. É quindi importante impostare l'ora corretta.

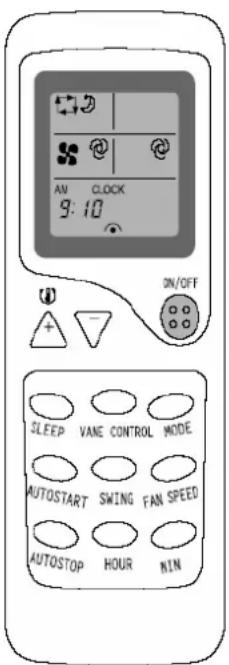

FUNZIONE SLEEP

Usare esta funzione per ridurre il rumore quando si sta dormendo, ecc.

Premere il pulsante SLEEP

To interrorme la funzione SLEEP:

Premere nuovamente il pulsante SLEEP.

Till rumore del flusso d'aria nell'unità da interno viene ridotto.

Se durante la funzione SLEEP si preme il pulsante VELOCITA VENTILATORE, la funzione SLEEP viene interrotta.

N.B.

Usare la funzione Sleep quando si sta per andare a dormire. Se la si usa durante il giorno, la capacité di condizionamento viene ridotta a causa dell'ecessiva temperatura ambiente. (RAFFREDDAMENTO).

Condizionatore d'aria a muro

Comoda impostazione del timer, per quando si dorme, si torna a casa, per la mattina successiva, ecc.

Impostazione Timer accensione automatica
Premere il pulsante AUTO START per impostare il timer di accensione durante il funzionamento. Ogni volta che si preme il pulsante, la modalità del timer altema tra ON e OFF.
Impostare l'ora del timer usando i pulsanti ORA e MIN.
2 Ogni volta che si preme il pulsante ORA, l'ora aumento di uno. Ogni volta che si preme il pulsante MIN, i minuti aumento di 10.
- Disattivazione del timer di accensione: Premere il pulsante AUTO START per disattivare il timer.
Impostazione Timer spegnimento automatico
Premere il pulsante AUTO STOP per impostare il timer di spegnimento durante il funzionamento.
Ogni volta che si preme il pulsante ORA, l'ora augmenta di uno. Ogni volta che si preme il pulsante MIN, i minuti augmentano di 10.
Impostare l'ora del timer usando i pulsanti ORA e MIN.
2 Ogni volta che si preme il pulsante ORA, l'ora aumenta di uno. Ogni volta che si preme il pulsante MIN, i minuti aumentano di 10.
Disattivazione del timer di spegnimento:

Premere il pulsante AUTO STOP per disattivare il timer.

Programmazione del timer

Le impostazioni di accensione e spagnimento del timer possono essere utilizzate in combinazione. Le azioni impostate si attivano nell'ordine cronologico (il significato indica l'ordine interno delle operazioni nel timer.)

• Se l'orologio non è impostato, il timer non può funzionare.

[Funzioni riscaldamento]

Principi di base e prestazioni

L'apparecchio assorbe calore dall'esterno e lo trasferisce all'interno per riscaldare l'ambiente della stanza. La capacité di riscaldare l'aria con il principio della pompa, varia a seconda della temperatura esterna.
Non è necessario molto tempo perché la circolazione di aria calda faccia salire la temperatura della stanza.
o Quando la temperatura esterna è molto Bassa, per accelerare il processo di riscaldamento è possibile utilizzatoanchealtrendispositivi. In tutti i casi,la stanza dovra essere propriamente ventilata per sicurezza e per prevenire incidenti.

Scongelamento

Quando la temperatura esterna è molto Bassa e l'aria è molto umida, lo scambiatore di calore dell'unità esterna si gela. Cio'si ripercuote sulle prestazioni del condizionatore. In quello caso si attiva automaticamente la funzione scongelamento automatico. La funzione riscaldamento si interrompe per 5-10 minuti per permettere lo scongelamento.

o Le ventole dell'unita esterna ed interna si arrestano. Durante la fase di scongelamento, sullo schermo compare dF
In esta fase, l'unti è sterna potrebbe generare vapore. Cio' dipende dallo scongelamento veloce e non da un cattivo funzionamento.
O Al termine del processo di scongelamento, il condizionatore riprende la sua funzione di riscaldamento.

【Procedure per la manutenzione】

Prima di eseguire interventi di manutenzione è necessario disattivare il condizionatore e scollegarlo dall'alimentazione.

Ad inizio stagio

A fine stagione

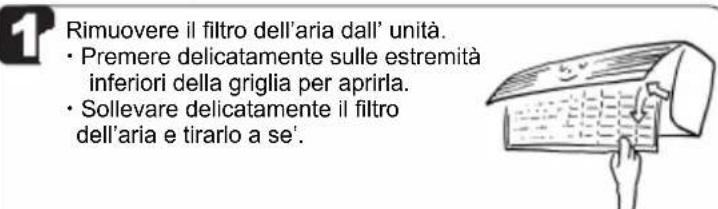

Pulire lo scherno del filtro dell'aria (L'intervallo standard per la pulizia è agli due settimane).

1 Verificare che le prese di ventilazione dell'aria (ingresso e uscita) di entrambe le unità (esterna ed interna) siano libere

2 Verificare le condizioni del supporto d'installazione (presenza di ruggine o corsoione).
3 Verificare la messa a terra delle unità. Messa a terra
4 Verificare che il filtro dell'aria sia pulito.
5 Collegare all'alimentazione.
6 Inserire le batterie nel telecomando.

Pulire lo schermo del filtro dell'aria. Se risulta molto sporco utilizzate acqua tiepida (30) per pulirlo. Asciugare con cura dopo la pulizia.

Nota:

Nonutilizzareacqua bollente per la pulizia dello schermo
Non asciugate il filtro vicino ad una fonte di calore
Non esercitate troppa forza per estrarre lo schermo ne' tirarlo ccessivamente

Installare lo schermo del filtro dell'aria

Azionando l'unità sensza filtero provoca l'accumulo di sporciaia all'interno della macchina e seguemente un calo delle prestazioni o danni all'unità.

Pulizia del condizionatore

Utilizzare un panno morbido e asciutto per strofinare il condizionatore o in lateristica utilizzate un aspirapolvere.
- Se il condizionatore è molto sporco, utilizzate un panno morbido imbevuto con del detergente neutro per la casa.

A fine stagione

1. Impostare la temperatura su 30^ e attivare in modalità ventilatore per circa mezza giornata.

Questi per fare in modo che l'interno dell'unità sia asciutto.
2. Spagnere l'apparecchio.

Il condizionatore d'aria consumera circa 5W di corrente dopo lo spegnimento. Al fine di risparmiare energia e per ragioni di sicurezza, si consiglia di staccare la spina nei periodi di inutilizzo.
3. Pulire e montare il filtro.
4. Pulire le unità esterna e interna.
5. Estrarre le batterie dal telecomando.

Nota:

Quando il filtrò è intasato, le prestazioni del condizionatore (raffreddamento e riscaldamento) potrebbero risultare inferiori e il rumore e il consumo potrebbero risultare maggiori.

Per甚么什么意思 è consigliabile eseguire systematically la pulizia del filtr.

Effettuare le verifiche seguenti prima di rivolgersi al servizio di assistenza post-vendita.

Il condizionatore non si accende

La spina è inserta correttamente?

I I TIMER è impostato su ACCESO (on)?

Non c'é corrente o c'é un fusibile é fulminato?

Impossibile regolare la temperatura della stanza (Troppo calda o troppo fredda)

L'impostazione della temperatura ambiente è troppo alla o troppo bassa?

Raffreddamento e riscaldamento insufficienti.

La temperatura impostata è appropriata?

TEMPadatta

I filtri dell'aria sono puliti (non intasati)?

Porte e finestre sono chiuse?

In caso di malfunzionamento del condizionatoreancheaftereseguito le verifiche e in caso di dubbi,anchepoderaver consultato pagina 11 o sequesti fenomeni continuano a manifestarsi, spagnere il condizionatore e rivolgersi al fornitore.

Casi che richiedono l'intervento immediate di personale tecnico

In caso di situazioni come delle descritte qui di seguito, scollegare l'alimentazione e contattare il fornitore:

Il fusible e l'interruttore si rompono di frequente

cavo d'alimentazione e la spina sono troppo caldi.

Il rivestimento del cavo e della spina sono danneggiati.

Anomalieanche nel funzionamento di TV, radio o altri dispositivi

L'interrutatore non funziona

Il condizionatore produce un rumore anomalo, quando è in funzione

Se si osservano malfunzionamenti quando si preme il pulsante RUN, scollegare e riavviare dopo 3 minuti.

【Perutilizzare il condizionatore è necessariosapere che:】

L'apparecchio non può essere riavviato immeditamente dopo il suo spegnimento (la spia rimane accesa)Non si accende	L'unità potrè essere riavviata après 3 minuti d'attezza(sistema di protezione dell'unità)Attendere 3minuti prima di riavviareIl timer di protezione di tre minuti incorpato nel microcomputer si attiva automaticamente. Eccetto che al collegamento all'alimentazione, questa funizione non si attiva.
Non c'è alcuna emissione d'aria dopo che l'unità è stata avviata in modalità riscaldamento	L'emissione di aria si interrompe per evitare di pompare nella stanza aria fredda dato che la temperature esterna è Bassa e lo scambiatore di calore dell'unità esterna non si riscalda (2-5 min) (MANTIENI CALDO/HOT KEEP)
Non c'è emissione di aria per 6-12 min, in modalità di riscaldamento	Quando la temperature esterna è bassa e l'aria è umida, l'unità entra automaticamente in modalità defrosting. Attendere quello minuto. In fase di defrosting, l'unità esterna potrebbe emettere vapore o perdere acqua.
Non c'è emissione di aria in modalità SECCO (DRY).	A volte le ventole dell'unità interna si fermano per evitare la condensa e risparmiare energia.
In modalità FRESCO(COOL) viene emesso vapore.	Cio' accade quando la temperature e l'umidità della camera sono elevate ma termina non appena la temperature e l'umidità della camera diminuiscono.
Viene emesso un odore particolare.	L'aria emessa potrebbe avee un odore particolare. Si tratta di odori come tabacco o cosmetici entrati nell'unità.
Si sentono degli scricchiolii .	Cio' dipende dal refrigerante che circola all'interno dell'unità.
Si sente un rumore, come uno scricchiolio, dopo un'interruzione della corrente o dopo la disconnessione dall'alimentazione.	Cio' dipende dalla dilatazione dovuta al calore o alla contrazione della plastica..
Non è possible riavviare l'unitàanche.after ricollegato l'alimentazione.	La memoria del microcomputer è vuota. Riavviate l'operazione usando il telecomando.
Non vengono ricevuti i segnali del telecomando.	La ricezione dei segnali del telecomando potrebbe essere impedita quando il sensore sul condizionatore d'aria è esposto alla luce solare diretta o ad una forte illuminazione. Se questo si verifica, chiudere le tende e diminuire l'illuminazione.
Sulla griglia d'uscita potrebbe formarsi un po' di condensa	Se l'unità restà accessa per molto tempo con un' umidità elevata, la condensa potrebbe formarsi sulla griglia e provocare gocciolamento.

Prólogo

Avvertenza per la tutela dell'ambiente

Come indicato dal simbolo riportato sul prodotto, sulle istruzioni per l'uso oppure sull'imballaggio, una volta terminata la vita utile di quello prodotto, non smaltilro nei normali rifiuti domestici, pensi portarlo ad un centro di raccolta per il riciclaggio di apparecchi elettrici e elettronici. I materiali sono riutilizzabili in conformità alla loro marcatura. Con il riutilizzo, il ricupero dei materiali oppure altre forme del ricupero di apparecchi vecchi si contribuisce in modo importante alla tutela del nostro ambiente. Richiedete all'amministrazione comunale i dati relativi al punto di smalmente competente.
