MANUALE UTENTE AC5517 TRISTAR

limpie con un limpiador neutro.

MISURE DI SICUREZZA IMPORTANTI

• Il presente impianto per aria condizionata deve

essere utilizzato soltanto in interni e non è

destinato a usi diversi da questo.

• Range funzionamento: il presente gruppo deve essere

collegato a una presa di corrente da 220-240 V / 50 hz.

• Installare il presente impianto per aria condizionata

conformemente alla normativa sulle installazioni

elettriche locale per assicurare una corretta messa a

terra. In caso di domande sull'installazione elettrica,

consultare il manuale istruzioni o far effettuare

l'installazione da un elettricista professionista

qualificato all'occorrenza.

• Collocare il gruppo su una superficie piana e asciutta

con una luce minima di 50 cm da oggetti o pareti.

• Quando l'impianto per aria condizionata è stato

installato, controllare che la presa sia in buone

condizioni e inserire fermamente la spina nella presa

controllando che il cavo di alimentazione sia collocato

correttamente per evitare che il personale inciampi in

essa o che la spina venga estratta dalla presa.

• Non inserire oggetti nell'ingresso/uscito

dell'impianto per aria condizionata. Non bloccare

l'ingresso/l'uscita dell'impianto per aria condizionata.

• Se è necessario installare un tubo di scarico, controllare

che il tubo sia in buone condizioni senza piegature.

• Quando si regola la feritoia orizzontale/verticale

dell'uscita dell'aria, girarla leggermente a mano per

• Tenere il gruppo in posizione verticale quando la si

• Tenere il gruppo ontano da benzina, gas

infiammabili, forno o altre sorgenti di calore.

• Non smontare, controllare o modificare il gruppo

senza autorizzazione per non provocare anomalie

nel gruppo, lesioni personali e danni alle cose; se

l'unità è difettosa, farla riparare dal produttore o da

tecnici qualificati professionisti per evitare pericoli.

• Non installare e mettere in funzione l'impianto per

aria condizionata in una stanza da bagno o altro

• Non permettere ai bambini di giocare con l'apparecchio.

Sorvegliare attentamente i bambini o persone con

handicap quando l'apparecchio é in funzione.

• Non spegnere l'apparecchio sfilando la spina.

• Non collocare oggetti come tazze sul gruppo per

impedire che acqua o altri liquidi rovesciati finiscano

all'interno dell’impianto per aria condizionata.

• Non utilizzare insetticida o oltre sostanze

infiammabili vicino all'impianto.

• Non pulire o lavare l'apparecchio con solventi chimici

come benzina e alcool. Prima di pulire l'impianto,

scollegare l'alimentazione e pulire l'impianto con un

panno morbido leggermente umido: se l'apparecchio

é molto sporco, pulirlo con detergente neutro.

• Non mettere in funzione l'apparecchio se la temperatura

ambiente supera 35°C nel modo raffreddamento.

• Installare l'apparecchio secondo la normativa locale

per il collegamento elettrico.

• Quest’apparecchio può essere usato da bambini

dagli 8 anni in su e da persone con ridotte capacità

fisiche, sensoriali o mentali o che manchino di

esperienza e di conoscenza, se hanno ricevuto

la supervisione o istruzioni riguardo all'uso

dell'apparecchio in modo sicuro e comprendono

gli eventuali pericoli. I bambini non devono giocare

con l'apparecchio. Pulizia e manutenzione non

possono essere eseguite da bambini inferiori a 8

anni. I bambini di almeno 8 anni devono essere

sorvegliati se eseguono pulizia e manutenzione.

• Conservare apparecchio e cavo di alimentazione fuori

dalla portata dei bambini di età inferiore a 8 anni.

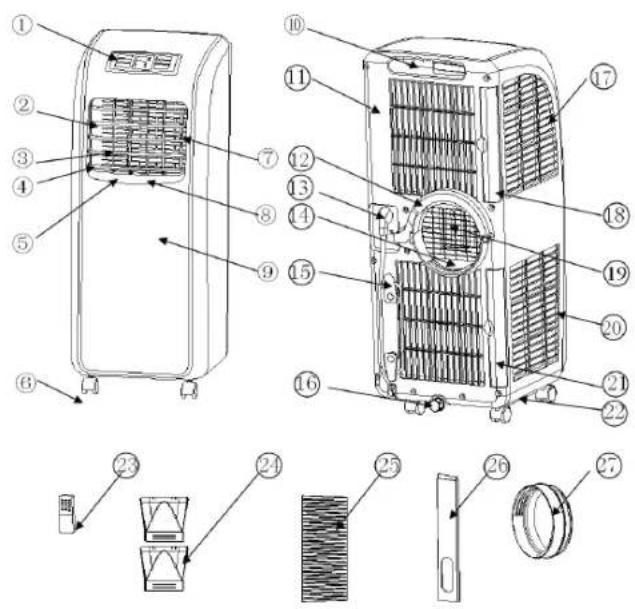

1. Pannello di comando

2. Feritoia orizzontale

3. Feritoia verticale

4. Telaio uscita aria

5. Leva collegamento feritoia verticale

7. Leva collegamento feritoia inferiore

8. Leva verticale principale remoto

9. Involucro anteriore

10. Posizione impugnatura

11. Involucro posteriore

12. Curvatura a C del tubo di scarico calore

13. Cavo alimentazione

14. parte inferiore condotto aria inferiore

15. Palo avvolgicavo

16. Cappuccio di scarico

17. Maglie filtro evaporatore

18. Telaio filtro evaporatore

19. Maglie fine radianti

20. Maglie filtro condensatore

21. Telaio filtro condensatore

22. Piastra base (Lato destro: Controllo area rimessaggio)

23. Controllo remoto

24. Connettore esterno flessibile di scarico calore

25. Fascetta flessibile di scarico calore

26. Gruppo montaggio tenuta finestra

27. Connettore rotondo

Condizionatore d'aria48

• Avvertenza: lasciare questo impianto per aria condizionata in posizione

verticale per almeno 2 ore prima dell'uso.

• Il presente impianto per aria condizionata può essere spostato in

interni; lasciare l'impianto per aria condizionata in posizione verticale

durante lo spostamento. Collocare l'impianto per aria condizionata sul

una superficie piana. Non installare e mettere in funzione l'impianto

per aria condizionata in una stanza da bagno o altro ambiente umido.

MONTAGGIO Tubo di scarico calore

• Connettore esterno scarico calore (Figura 1 A)

• Connettore corto tubo di scarico calore (Figura 2 A)

• Connettore esterno scarico calore (Figura 1)

• Estrarre i due pezzi del connettore esterno tubo di scarico calore, questi

due pezzi si trovano nella stessa struttura.

• Tenere un pezzo con una mano, inserire il giunto di un pezzo verso la

scanalatura dell'altro e premerli per fissarli fermamente l'uno all'altro

• Estrarre entrambi i connettori del tubo di scarico calore e avvitarli

entrambi al tubo di scarico calore (Figura 1 + 2 A).

Installazione della curva a C del tubo di scarico calore

Collocare il foro rotante della curva a C sopra l'asse di rotazione sulla parte

posteriore del gruppo (come mostrato nella figura 3).

Installazione del tubo di scarico calore

• Sollevare la curva a C con una mano e collocare con l'altra mano il

connettore corto del tubo di scarico calore nella rientranza nella parte

posteriore del gruppo. (come mostrato nella figura 5).

• Fissare fermamente il tubo di scarico spingendo la curva a C verso il

basso finché non scatta in posizione. (come mostrato nella figura 5).

Installazione del gruppo montaggio tenuta nestra

• Aprire la finestra e installare il gruppo di montaggio tenuta finestra

sulla finestra, verticalmente oppure orizzontalmente (come mostrato

nelle figure 7 e 8).

• Smontare le parti del gruppo di montaggio tenuta finestra, regolare la

distanza del gruppo in modo che le due estremità del gruppo vengano

in contatto con il telaio della finestra e fissare le parti del gruppo con

Installazione del gruppo

• Controllare che il gruppo sia collocata ad almeno 50 cm dal parete e

altri oggetti. (come mostrato nella figura 9).

• Fissare l'estremità del flessibile tubo di scarico calore nel foro ellittico

del gruppo di montaggio tenuta finestra (come mostrato nelle figure

• Il tubo di scarico è lungo tra 280 mm e 1500 mm e la sua lunghezza

è determinata in base alle specifiche dell'impianto/degli impianti

per aria condizionata Non utilizzare prolunga né sostituire con tubi

di tipo diverso per non provocare anomalie nell'impianto per l'aria

condizionata. Lo scarico deve essere uniforme; l'impianto per aria

condizionata può surriscaldarsi se lo scarico é ostruito.

• Il tubo di scarico calore non deve essere piegato e non deve presentare

curve (maggiori di 45°), il tubo di scarico calore deve essere ventilato

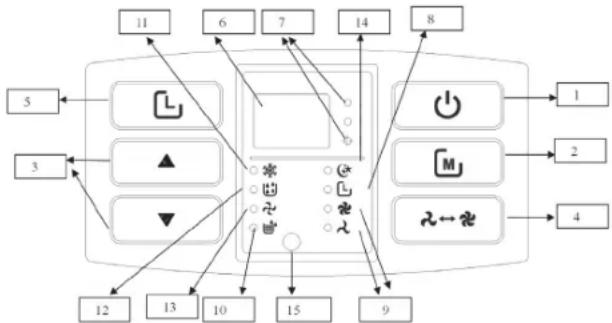

IT ISTRUZIONI DI FUNZIONAMENTO DEL PANNELLO DI COMANDO

9. Indicatore Elevato/Ridotto

10. Indicatore acqua pieno

11. Indicatore fresco

12. Indicatore deumidificazione

13. Indicatore ventola

14. Indicatore modo Sleep

15. Posizione telecomando

ISTRUZIONI PER L'USO:

• Quando il gruppo viene collegato all'alimentazione per la prima volta,

il cicalino suona, il display mostra la temperatura ambiente e il range

display temperatura è 30—15 °C. Il gruppo passa al modo standby.

• Premere il tasto acceso/spento per accendere o spegnere il gruppo.

Il gruppo passa al modo raffreddamento. La velocità della ventola è

elevata e la temperatura impostata é 23°C.

• Premere il tasto modo per scorrere tra raffreddamento, alimentazione

aria e modi di essiccazione. Nel frattempo si illumina il corrispondente

• Modo raffreddamento: premere il tasto modo per selezionare questo

modo. In questo modo, premere il tasto Su/Giù per impostare la

temperatura desiderata. Il range temperatura è 17-30°C. A ogni

pressione la temperatura sale o scende di 1°C. Premere il tasto

Ventola per selezionare la velocità della ventola adeguata. Premere

contemporaneamente i tasti Timer + Giù per selezionare il modo Sleep.

In questo modo, dopo che il gruppo è stato in funzione per 2 ore,

la temperatura d’impostazione sale automaticamente di 1°C. Dopo

che il gruppo è rimasto in funzione per altre 2 ore, la temperatura

d'impostazione sale nuovamente di 1°C. Dopo di ciò, la temperatura

d'impostazione non cambia.

• Nel modo essiccazione, il compressore si accende se la temperatura

ambiente é maggiore di 17°C. Il compressore si spegne quando la

temperatura ambiente scende al di sotto di 15°C. Il compressore si

riavvia quando la temperatura ambiente sale oltre i 17°C.

• Nel modo alimentazione aria soltanto il motorino della ventola é in

La ventola funziona nei modi seguenti nel modo raffreddamento (escluso

il modo Sleep) e nel modo Alimentazione aria. alto>basso>alto.

• Mentre l'apparecchio é in funzione, premere il tasto Timer per inserire il

tempo di spegnimento.

• Mentre l'apparecchio é in standby, premere il tasto Timer per inserire il

tempo di accensione. Nel frattempo si illumina il corrispondente indicatore.

• Premere il tasto Timer per inserire la funzione di temporizzazione (avvio/

spegnimento). Inserire l'orario desiderato in ore con i tasti Su e Giù.

• Dopo aver impostato l'orario di accensione o spegnimento, l'indicatore

timer si spegne e la temperatura ambiente viene visualizzata.

• Premere il tasto Su/Giù quando viene visualizzata la temperatura

ambiente; la temperatura ambiente viene modificata alla temperatura

ambiente desiderata (il gruppo non risponde quando si trova nel modo

Alimentazione o Essiccazione).

• Nel modo raffreddamento, il range impostazione temperatura è 17-30°C.

• Premere contemporaneamente i tasti Su e Giù per passare da gradi

Fahrenheit a Celsius e viceversa. Quando vengono visualizzati i gradi

Condizionatore d'aria50

Celsius, si illumina l'indicatore gradi Celsius.

SCARICO ACQUA Manuale (Figura 12)

• Quando il gruppo si spegne per contenitore acqua pieno, spegnere il

gruppo e sfilare la spina.

• Collocare un contenitore per la raccolta dell'acqua sotto lo scarico

dell'acqua nella parte posteriore del gruppo.

• Svitare il cappuccio di scarico, togliere il tappo dell'acqua e lasciar

fuoriuscire l'acqua.

• Inclinare leggermente il gruppo all'indietro quando si effettua lo scarico.

• Se il contenitore dell'acqua diventa pieno prima che il gruppo sia stato

svuotato, bloccare lo scarico dell'acqua inserendo il tappo dell'acqua il

più in fretta possibile per impedire che l'acqua fuoriesca sul pavimento

• Quando l'acqua è stata scaricata completamente, rimettere il tappo

dell'acqua e avvitarlo bene sul cappuccio dell'acqua.

• Accendere il gruppo soltanto dopo aver installato correttamente il

tappo dell'acqua e il cappuccio di scarico; in caso contrario, la condensa

del gruppo fuoriesce sul pavimento o sulla moquette.

Scarico continuo (Figura 13 + 14)

• Svitare il cappuccio dell'acqua e inserire un tubo di scarico in PVC da 13 mm

per 8-10 mm nello scarico acqua.

• Collegare il tubo di scarico al water o all'esterno.

• Quando l'apparecchio funziona nel modo di riscaldamento, adottare lo

scarico continuo; in caso contrario, il gruppo può spegnersi a causa di

serbatoio dell'acqua pieno.

• Collocare il tubo di scarico in un luogo inaccessibile a un'altezza non

superiore allo scarico dell'acqua e non piegare il tubo di scarico.

Manutenzione e assistenza

Prima di effettuare manutenzione e assistenza dell'unità, scollegare

l'alimentazione e togliere il tappo.

• Pulire la superficie dell'unità con un panno morbido inumidito. Non

utilizzare solventi chimici come alcool e benzina per non danneggiare

la superficie dell'impianto per aria condizionata.

• Pulire i filtri una volta ogni due settimane. Se il telaio del filtro e il filtro

sono intasati a causa della polvere, il funzionamento dell'impianto per

aria condizionata può peggiorare.

• Estrarre delicatamente il telaio del filtro nella direzione della freccia

(come mostrato nelle figure 15 e 16).

• Lavare i filtri in acqua calda (circa 40°C) e detergente neutro e lasciarli

asciugare all'ombra.

• Controllare che i filtri siano completamente asciutti prima di rimontarli

• Nessuna alimentazione

• Indicatore acqua pieno?

• è la temperatura ambiente

• la temperatura ambiente è

inferiore alla temperatura

• Collegare il gruppo a una presa

e accendere l'apparecchio.

• Scaricare l'acqua accumulatasi

• Si consiglia di far funzionare il

• L'apparecchio é esposto alla luce

• Le porte e le finestre so aperte,

la stanza è affollata o ci sono

altre sorgenti di calore nel modo

• Maglie del filtro molto sporche

• Ingresso aria o uscita aria intasati

• Chiudere porte e finestre e

aggiungere nuovi impianti

per aria condizionata

• Pulire o sostituire le maglie

• Rimuovere l'ostruzione

Rumore eccessivo • L'impianto per aria condizionata

non é stato posizionato su una

• Attendere 3 minuti finché la

temperatura non si abbassa e

riaccendere il gruppo

• Distanza eccessiva

• Il telecomando non é puntato

dalla parte della testina di

• Le batterie sono scariche

• Collocare il telecomando

vicino all'impianto per aria

condizionata e controllare

che il telecomando sia

puntato dalla parte della

testina di ricezione.

• Sostituire le batterie

• Controllare il sensore

• Controllare il sensore

temperatura ambiente e i

Display E4 • Protezione anticongelamento • Le funzioni vengono resettate

automaticamente al termine

dello scongelamento.

• L'acqua nella piastra di base del

gruppo ha raggiunto il livello

• Scaricare l'acqua nella piastra

• Il presente apparecchio è coperto da due anni di garanzia. La garanzia

é valida se l'apparecchio viene utilizzato in conformità alle istruzioni e

per lo scopo per il quale é stato realizzato. Inoltre, l'acquisto originale

(fattura, ricevuta o scontrino) deve essere presentato con la data di

acquisto, il nome del rivenditore e il numero articolo dell'apparecchio.

• Per le condizioni dettagliate della garanzia, fare riferimento al nostro

sito di assistenza: www.service.tristar.eu

AMBIENTE Questo apparecchio non deve essere gettato tra i rifiuti domestici

alla fine del suo ciclo di vita, ma deve essere smaltito in un centro di

riciclaggio per dispositivi elettrici ed elettronici domestici. Questo simbolo

sull'apparecchio, il manuale d’istruzioni e la confezione mettono in evi-

denza questo problema importante. I materiali usati in questo apparecchio

possono essere riciclati. Riciclando i dispositivi domestici puoi contribuire

alla protezione del nostro ambiente. Contattare le autorità locali per

informazioni in merito ai punti di raccolta.

È possibile trovare tutte le informazioni e i ricambi disponibili alla pagina

Condizionatore d'aria52

Il prodotto o l'apparecchio contiene gas fluorurati ad effetto serra.
