MANUAL DE USUARIO AC5517 TRISTAR

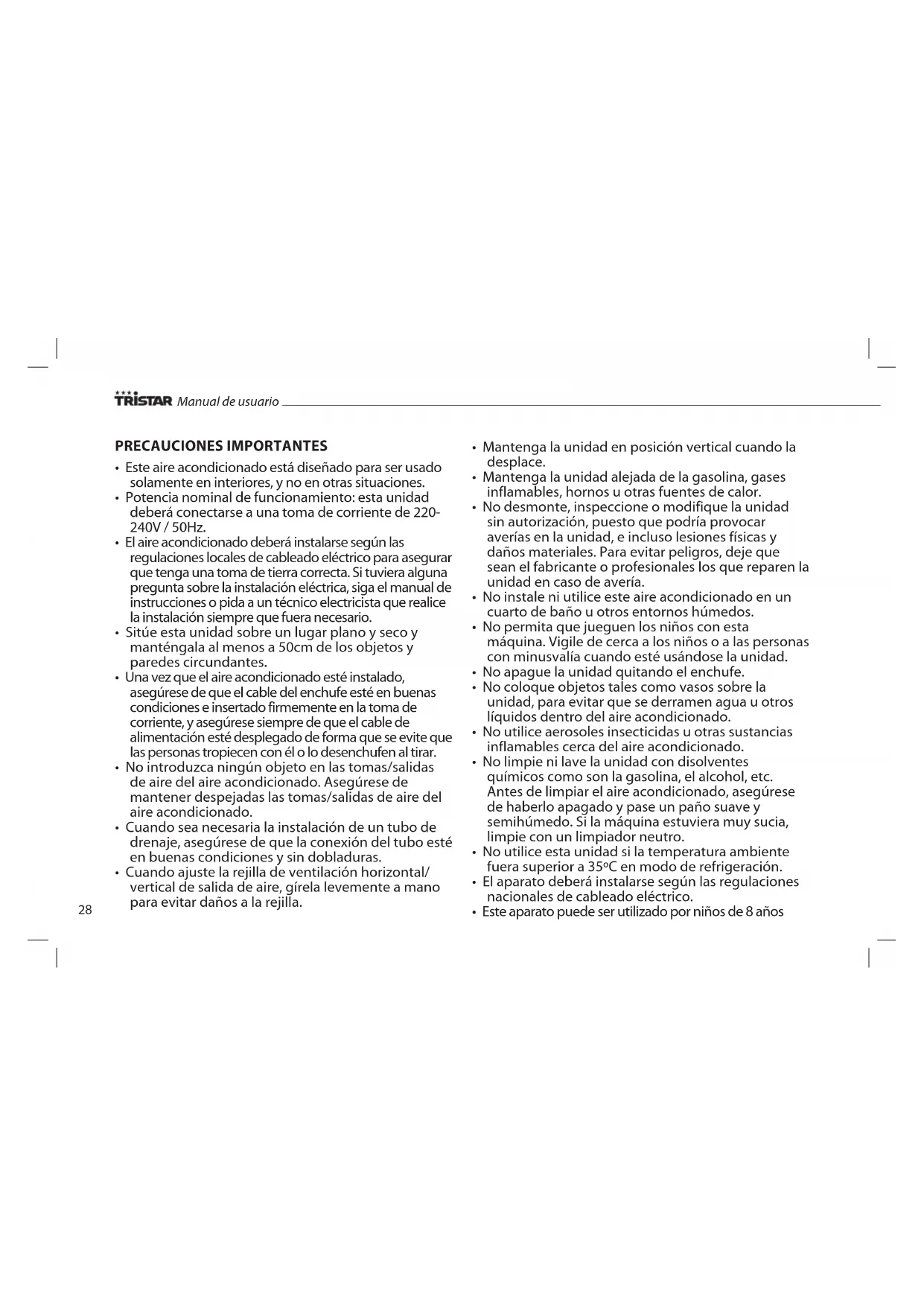

PRECAUCIONES IMPORTANTES

• Este aire acondicionado está diseñado para ser usado

solamente en interiores, y no en otras situaciones.

• Potencia nominal de funcionamiento: esta unidad

deberá conectarse a una toma de corriente de 220-

• El aire acondicionado deberá instalarse según las

regulaciones locales de cableado eléctrico para asegurar

que tenga una toma de tierra correcta. Si tuviera alguna

pregunta sobre la instalación eléctrica, siga el manual de

instrucciones o pida a un técnico electricista que realice

la instalación siempre que fuera necesario.

• Sitúe esta unidad sobre un lugar plano y seco y

manténgala al menos a 50cm de los objetos y

paredes circundantes.

• Una vez que el aire acondicionado esté instalado,

asegúrese de que el cable del enchufe esté en buenas

condiciones e insertado firmemente en la toma de

corriente, y asegúrese siempre de que el cable de

alimentación esté desplegado de forma que se evite que

las personas tropiecen con él o lo desenchufen al tirar.

• No introduzca ningún objeto en las tomas/salidas

de aire del aire acondicionado. Asegúrese de

mantener despejadas las tomas/salidas de aire del

• Cuando sea necesaria la instalación de un tubo de

drenaje, asegúrese de que la conexión del tubo esté

en buenas condiciones y sin dobladuras.

• Cuando ajuste la rejilla de ventilación horizontal/

vertical de salida de aire, gírela levemente a mano

para evitar daños a la rejilla.

• Mantenga la unidad en posición vertical cuando la

• Mantenga la unidad alejada de la gasolina, gases

inflamables, hornos u otras fuentes de calor.

• No desmonte, inspeccione o modifique la unidad

sin autorización, puesto que podría provocar

averías en la unidad, e incluso lesiones físicas y

daños materiales. Para evitar peligros, deje que

sean el fabricante o profesionales los que reparen la

unidad en caso de avería.

• No instale ni utilice este aire acondicionado en un

cuarto de baño u otros entornos húmedos.

• No permita que jueguen los niños con esta

máquina. Vigile de cerca a los niños o a las personas

con minusvalía cuando esté usándose la unidad.

• No apague la unidad quitando el enchufe.

• No coloque objetos tales como vasos sobre la

unidad, para evitar que se derramen agua u otros

líquidos dentro del aire acondicionado.

• No utilice aerosoles insecticidas u otras sustancias

inflamables cerca del aire acondicionado.

• No limpie ni lave la unidad con disolventes

químicos como son la gasolina, el alcohol, etc.

Antes de limpiar el aire acondicionado, asegúrese

de haberlo apagado y pase un paño suave y

semihúmedo. Si la máquina estuviera muy sucia,

limpie con un limpiador neutro.

• No utilice esta unidad si la temperatura ambiente

fuera superior a 35ºC en modo de refrigeración.

• El aparato deberá instalarse según las regulaciones

nacionales de cableado eléctrico.

• Este aparato puede ser utilizado por niños de 8 años

o más, así como por personas con capacidades

físicas, sensoriales o mentales reducidas o con falta

de experiencia y conocimientos, siempre que estén

supervisados o formados sobre el uso seguro del

aparato y comprendan los peligros implicados. Los

niños no deben jugar con la unidad. Los niños no harán

la limpieza y el mantenimiento del usuario, a menos

que sean mayores de 8 años y estén supervisados.

• Mantenga el aparato y su cable lejos del alcance de

niños menores de 8 años.

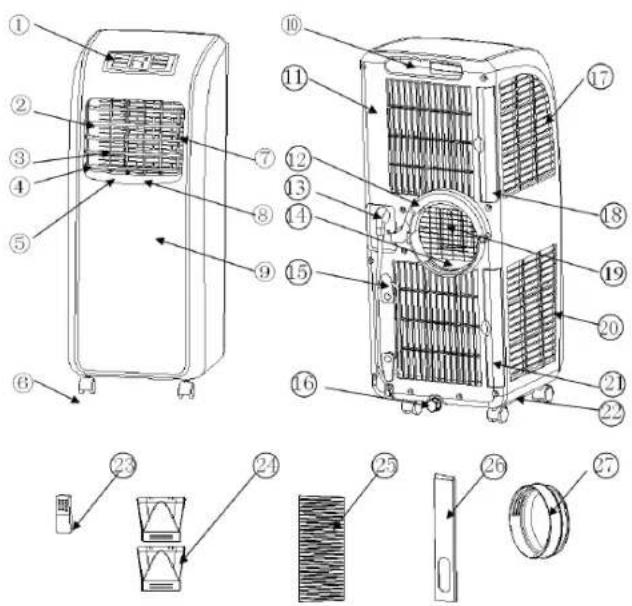

2. Rejilla de ventilación horizontal

3. Rejilla de ventilación vertical

4. Bastidor de salida de aire

5. Manivela de conexión de la rejilla de ventilación vertical

7. Manivela de conexión de la rejilla de ventilación horizontal

8. Rejilla de ventilación vertical principal

10. Posición del asa

12. Enganche en forma de C del escape de aire caliente

14. Parte inferior del conducto de aire

15. Soporte para enrollar cable

16. Tapón de drenaje de rosca

20. Malla del filtro condensador

21. Bastidor del filtro condensador

22. Bancada (Lado derecho: lugar de almacenamiento del mando a distancia)

23. Mando a distancia

24. Conector exterior del tubo de escape de aire caliente

25. Agarre del tubo de escape de aire caliente

26. Conjunto de la tabla-junta para ventana

Aire acondicionado30

• Advertencia: mantenga este aire acondicionado móvil en posición

vertical al menos 2 horas antes de usarlo por primera vez.

• Es posible mover cómodamente este aire acondicionado. Manténgalo

en posición vertical al moverlo. El aire acondicionado deberá colocarse

sobre un suelo plano. No instale ni utilice este aire acondicionado en

un cuarto de baño u otros entornos húmedos.

MONTAJE Tubo de escape de aire caliente

• Conector externo de escape de aire caliente (Figura 1)

• Extraiga las dos piezas del conector externo del tubo de escape de aire

caliente. Estas dos piezas son iguales en estructura.

• Sostenga una pieza con cada mano, ponga la junta de una pieza en los

surcos de la otra y presione hasta que encajen con firmeza (Figura 1A).

• Extraiga ambos conectores del tubo de escape de aire caliente y

atornille ambos conectores en el tubo de escape de aire caliente

Instalación del enganche en forma de C del tubo de escape de aire

Coloque el orificio giratorio del enganche en forma de C sobre el eje gira-

torio de la parte trasera de la unidad (como se muestra en la Figura 3).

Instalación del tubo de escape de aire caliente

• Levante el enganche en forma de C con una mano y coloque con la

otra el conector corto del tubo de escape de aire caliente en la cavidad

de la parte trasera de la unidad. (como se muestra en la Figura 5).

• Ajuste con firmeza el tubo de escape presionando el enganche en

forma de C hacia abajo hasta que escuche un clic. (como se muestra en

Instalación de la tabla-junta para ventana

• Abra la ventana y monte la tabla-junta para ventana sobre la misma,

ya sea en vertical o en horizontal (como se muestra en las Figuras 7 y 8).

• Separe las piezas de la tabla-junta para ventana, ajuste la distancia de la

tabla para que los dos extremos de la misma entren en contacto con el

marco de la ventana; sujete las piezas de la tabla con tornillos de cobre.

Instalación de la unidad

• Asegúrese de que la unidad esté colocada al menos a 50cm de las

paredes u otros objetos. (como se muestra en la Figura 9).

• Ajuste el extremo plano del tubo de escape de aire caliente en el

orificio elíptico de la tabla-junta para ventana (como se muestra en las

• El tubo de escape mide 280mm-1.500 mm y esta longitud se determina

en función de las especificaciones del/de los aire/s acondicionado/s.

No utilice un prolongador de tubo ni lo sustituya por tubos diferentes,

ya que esto podría afectar al funcionamiento del aire acondicionado.

El escape deberá estar despejado puesto que el aire acondicionado

podría sobrecalentarse si se obstruye.

• el tubo de escape de aire caliente no deberá doblarse y no deberá

someterse a una flexión significativa (mayor de 45º); el tubo de escape

de aire caliente deberá ventilarse apropiadamente.

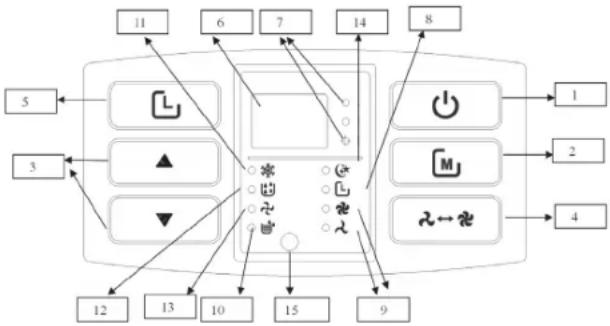

3. Botón Subir/Bajar

5. Botón Temporizador

6. Pantalla de doble 88

7. Indicador de grados Celsius/Fahrenheit

8. Indicador del temporizador

9. Indicador de Alta/Baja

10.Indicador de lleno de agua

11.Indicador de frío

12.Indicador de deshumidificar

13.Indicador de ventilador

14.Indicador de modo Dormir

15.Ubicación del sensor del mando a distancia

INSTRUCCIONES DE FUNCIONAMIENTO

• Cuando la unidad se enchufa por primera vez, se escuchará el zumbador,

la pantalla mostrará la temperatura ambiente y el intervalo de indicación

de temperatura es 10-35 ºC. La unidad entrará en modo de espera.

• Presione el botón Encender/Apagar para poner en marcha o parar la

unidad. La unidad entrará en modo de refrigeración. La velocidad del

ventilador es alta y la temperatura establecida es 23ºC.

• Presione el botón Modo para alternar entre los modos de refrigeración,

suministro de aire y secado. Mientras tanto, los indicadores

correspondientes se iluminarán.

• Modo de refrigeración: Presione el botón Modo para escoger este modo.

En este modo, presione el botón Subir/Bajar para establecer la temperatura

deseada. El intervalo de temperatura es 17-30ºC. Una pulsación hará que la

temperatura aumente o baje en 1ºC. Presione el botón Ventilador para elegir

una velocidad de ventilador apropiada. Presione el botón Temporizador +

el botón Bajar a la vez para elegir el modo Dormir. En este modo, después

de que la unidad haya funcionado durante 2 horas, la configuración de

temperatura subirá automáticamente 1ºC. Después de otras 2 horas de

funcionamiento, la configuración de temperatura volverá a subir 1ºC.

Después de eso, la configuración de temperatura no volverá a cambiar.

• En el modo de secado, si la temperatura ambiente es mayor de 17ºC,

se arrancará el compresor. Cuando la temperatura ambiente baje de

15ºC, el compresor se apagará. Si la temperatura ambiente se eleva por

encima de 17ºC, el compresor volverá a arrancar.

• En el modo de suministro de aire, solo funciona el motor del ventilador.

El ventilador funcionará de las siguientes maneras en el modo de refrig-

eración (excepto en modo Dormir) y en modo de suministro de aire: alta >

• Durante el funcionamiento, presione el botón Temporizador para

introducir el tiempo de parada.

• Durante el modo de espera, presione el botón Temporizador para

introducir el tiempo de arranque. Mientras tanto, el indicador del

temporizador se iluminará.

• Presione el botón Temporizador para acceder a la función de

temporizado (arranque/parada). Utilice el botón Subir o Bajar para

establecer el tiempo deseado en horas.

• Una vez establecido el tiempo de arranque o parada, el indicador del

temporizador se apagará y se mostrará la temperatura ambiente.

• Presione el botón Subir o botón Bajar cuando se muestre la

temperatura ambiente, la temperatura ambiente cambiará a la

temperatura deseada (la unidad no responderá a esta operación en los

modos de suministro de aire y secado.

• En el modo de refrigeración, el intervalo de configuración de

temperatura es 17-30ºC.

• Presione los botones Subir y Bajar simultáneamente para cambiar entre

grados Fahrenheit y Celsius. Cuando se muestren los grados en Celsius,

el indicador de grados Celsius se iluminará.

Aire acondicionado32

DRENAJE DE AGUA Manual (Figura 12)

• Una vez que la unidad se apague al estar llena de agua, apague la

unidad y desenchúfela.

• Coloque una bandeja bajo el escape de agua en la parte trasera de la unidad.

• Quite el tapón de drenaje de rosca, extraiga el tapón de presión y el

agua saldrá al exterior.

• Incline levemente la unidad hacia atrás cuando la drene.

• Si la bandeja de agua se llena antes de que la unidad esté vacía,

bloquee el escape con el tapón de presión lo antes posible para evitar

que el agua llegue al suelo o a la moqueta.

• Una vez drenada toda el agua, inserte el tapón de presión y coloque el

tapón de rosca con firmeza.

• Encienda la unidad únicamente después de que tanto el tapón de

presión como el de rosca hayan sido debidamente colocados; si no, el

condensado de la unidad goteará sobre el suelo o la moqueta.

Drenaje continuo (Figuras 13 + 14)

• Quite el tapón de drenaje de rosca e inserte una manguera de drenaje

de PVC de 13mm entre 8mm-10mm en el escape de agua.

• Conecte la manguera de drenaje a un inodoro o al exterior.

• Cuando funcione en modo de calefacción, utilice el drenaje continuo;

de lo contrario, la unidad podría apagarse si se llena de agua.

• Ponga la manguera de drenaje en un lugar inaccesible a una altura

no superior a la del escape de agua y mantenga la manguera libre de

MANTENIMIENTO Y SERVICIO Antes de proceder al mantenimiento y servicio de la unidad, apáguela y

• Limpie la superficie de la unidad con un paño húmedo y suave.

No utilice disolventes químicos como son alcohol y gasolina; de lo

contrario, la superficie del aire acondicionado podría verse dañada.

• Limpie los filtros una vez cada dos semanas. Si el bastidor del filtro

y este mismo se congestionan de polvo, el funcionamiento del aire

acondicionado podría verse reducido.

• Retire con suavidad el bastidor del filtro en la dirección indicada por la

flecha (como se muestra en las Figuras 15 + 16).

• Sumerja los filtros en agua caliente (unos 40ºC) a la que se añadirá

limpiador neutro y después se secarán a la sombra.

• Asegúrese de que los filtros estén totalmente secos antes de volver a

ponerlos en la unidad.

RESOLUCIÓN DE PROBLEMAS Indicación del

El aire acondicionado

• ¿Se ilumina el indicador de lleno

• ¿Temperatura ambiente muy

• La temperatura en la habitación

es inferior a la temperatura

establecida en el modo de

• Conecte la unidad a una toma

de pared con corriente y

• Drene el agua contenida en

• Se recomienda que la unidad

sea utilizada entre 10-35ºC.

• Cambie la temperatura

• Hay luz solar directa

• Las puertas y ventanas están

abiertas, la habitación está llena

de personas o hay otras fuentes de

calor en el modo de refrigeración

• La malla del filtro está muy sucia

• La toma o el escape de aire están

• Cierre la puerta y la

ventana y añada más aires

• Limpie o sustituya la malla

• Elimine la obstrucción

Mucho ruido • El aire acondicionado no está

sobre una superficie plana

• Ponga el aire acondicionado

sobre una superficie plana y

firme (podría reducir el ruido)

• Inicio de la protección contra

sobrecalentamientos.

• Espere 3 minutos hasta que

la temperatura descienda y

después encienda la unidad

El mando a distancia

• La distancia es muy larga

• El mando a distancia no apunta

hacia el cabezal receptor del

• Las pilas están descargadas

• Acerque el mando a distancia

al aire acondicionado y

asegúrese de que el mando

apunta hacia el cabezal

receptor del mando a

• Sustituya las pilas

• Compruebe el sensor de

temperatura del conducto y

sus circuitos relacionados

Pantalla E2 • Fallo del sensor de temperatura

• Compruebe el sensor de

temperatura de la habitación y

sus circuitos relacionados

Pantalla E4 • Protección anticongelante • Devuelve las funciones

automáticamente una vez

Se ilumina el indica-

dor de lleno de agua

• El agua en la bancada de la

unidad alcanza el nivel de lleno

• Drene el agua en la bancada.

• Este producto tiene una garantía de 24 meses. Su garantía será válida

si el producto se usa según las instrucciones y con el fin para el que

ha sido creado. Además, deberá mandarse el documento original de

compra (factura, tique o recibo) con la fecha de compra, el nombre del

vendedor y el código de artículo del producto.

• Para consultar las condiciones completas de la garantía, rogamos que

se dirija a nuestra web: www.service.tristar.eu

MEDIOAMBIENTE Este aparato no debe desecharse con la basura doméstica al final de

su vida útil, sino que se debe entregar en un punto de recogida para

el reciclaje de aparatos eléctricos y electrónicos. Este símbolo en el aparato,

manual de instrucciones y embalaje quiere atraer su atención sobre esta

importante cuestión. Los materiales utilizados en este aparato se pueden

reciclar. Al reciclar los aparatos domésticos usados, contribuye de manera

importante a la protección de nuestro medioambiente. Consulte a sus au-

toridades locales para obtener información acerca del punto de recogida.

¡Podrá encontrar toda la información conocida y recambios disponibles en

Aire acondicionado34

SALVAGUARDAS IMPORTANTES

• Este ar condicionado destina-se apenas a ser usado

líquidos no ar condicionado.

Manual de utilizador35

8. Indicador do temporizador

13. Indicador de Ventoinha

Manual de utilizador39

• Está demasiado distante

circuitos relacionados

circuitos relacionados

El producto o aparato contiene gases fluorados de efecto invernadero.
