BRUKSANVISNING AC5517 TRISTAR

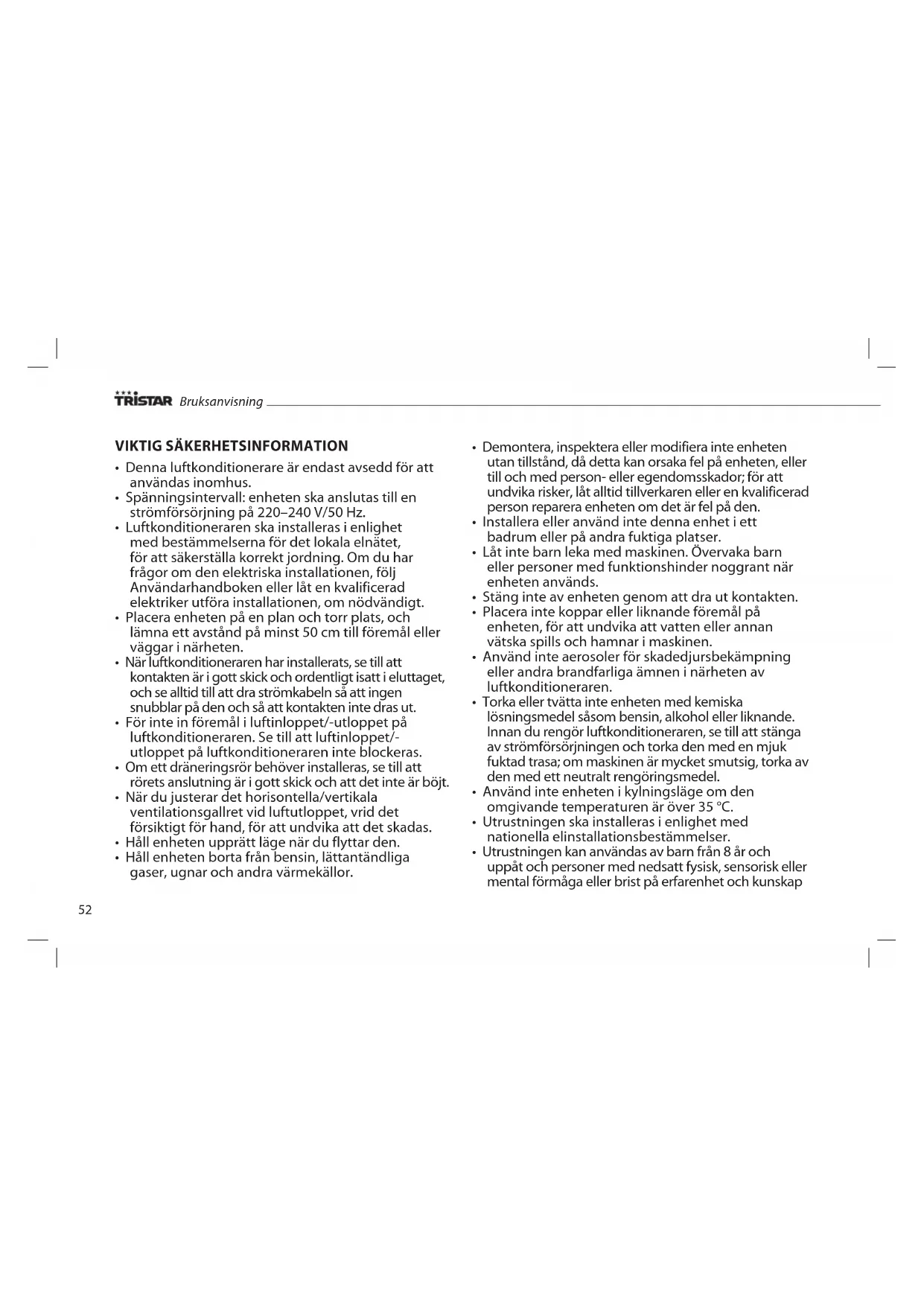

• Denna luftkonditionerare är endast avsedd för att

• Spänningsintervall: enheten ska anslutas till en

strömförsörjning på 220–240 V/50 Hz.

• Luftkonditioneraren ska installeras i enlighet

med bestämmelserna för det lokala elnätet,

för att säkerställa korrekt jordning. Om du har

frågor om den elektriska installationen, följ

Användarhandboken eller låt en kvalificerad

elektriker utföra installationen, om nödvändigt.

• Placera enheten på en plan och torr plats, och

lämna ett avstånd på minst 50 cm till föremål eller

• När luftkonditioneraren har installerats, se till att

kontakten är i gott skick och ordentligt isatt i eluttaget,

och se alltid till att dra strömkabeln så att ingen

snubblar på den och så att kontakten inte dras ut.

• För inte in föremål i luftinloppet/-utloppet på

luftkonditioneraren. Se till att luftinloppet/-

utloppet på luftkonditioneraren inte blockeras.

• Om ett dräneringsrör behöver installeras, se till att

rörets anslutning är i gott skick och att det inte är böjt.

• När du justerar det horisontella/vertikala

ventilationsgallret vid luftutloppet, vrid det

försiktigt för hand, för att undvika att det skadas.

• Håll enheten upprätt läge när du flyttar den.

• Håll enheten borta från bensin, lättantändliga

gaser, ugnar och andra värmekällor.

• Demontera, inspektera eller modifiera inte enheten

utan tillstånd, då detta kan orsaka fel på enheten, eller

till och med person- eller egendomsskador; för att

undvika risker, låt alltid tillverkaren eller en kvalificerad

person reparera enheten om det är fel på den.

• Installera eller använd inte denna enhet i ett

badrum eller på andra fuktiga platser.

• Låt inte barn leka med maskinen. Övervaka barn

eller personer med funktionshinder noggrant när

• Stäng inte av enheten genom att dra ut kontakten.

• Placera inte koppar eller liknande föremål på

enheten, för att undvika att vatten eller annan

vätska spills och hamnar i maskinen.

• Använd inte aerosoler för skadedjursbekämpning

eller andra brandfarliga ämnen i närheten av

luftkonditioneraren.

• Torka eller tvätta inte enheten med kemiska

lösningsmedel såsom bensin, alkohol eller liknande.

Innan du rengör luftkonditioneraren, se till att stänga

av strömförsörjningen och torka den med en mjuk

fuktad trasa; om maskinen är mycket smutsig, torka av

den med ett neutralt rengöringsmedel.

• Använd inte enheten i kylningsläge om den

omgivande temperaturen är över 35 °C.

• Utrustningen ska installeras i enlighet med

nationella elinstallationsbestämmelser.

• Utrustningen kan användas av barn från 8 år och

uppåt och personer med nedsatt fysisk, sensorisk eller

mental förmåga eller brist på erfarenhet och kunskap

om de övervakas eller får instruktioner angående

användning av mixern på ett säkert sätt och förstår

riskerna. Barn ska inte leka med utrustningen.

Rengöring och underhåll ska inte utföras av barn om

de inte är äldre än 8 år och övervakas.

• Håll utrustningen och dess sladd oåtkomliga för

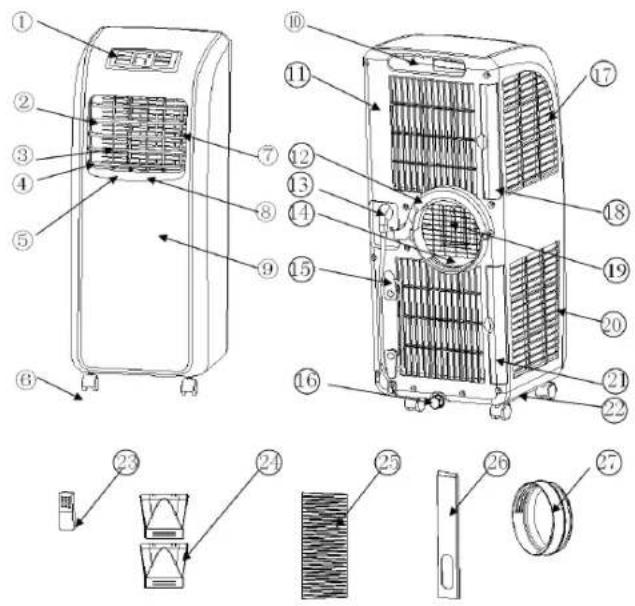

3. Vertikalt ventilationsgaller

4. Luftutloppshållare

5. Anslutningsspak för vertikalt ventilationsgaller

7. Anslutningsspak för horisontellt

8. Vertikalt huvudventilationsgaller

15. Plats för kabeln

17. Avdunstarfilternät

19. Fint utstrålningsnät

20. Kondenserarfilternät

21. Kondenserarfilterhållare

22. Basplatta (Höger sida: ventilationsgaller förvaringsutrymme för ärrkontroll)

24. Yttre anslutning för värmeutloppsslang Bakre hölje

• Varning: lämna denna mobila luftkonditionerare i upprätt läge i minst 2

timmar innan du använder den för första gången.

• Denna luftkonditionerare kan enkelt flyttas inomhus; håll

luftkonditioneraren i upprätt läge när den flyttas. Placera

luftkonditioneraren på en plan golvyta. Installera eller använd inte

denna enhet i ett badrum eller på andra fuktiga platser.

MONTERING Värmeutloppslang

• Yttre anslutning för värmeutloppsslang (Bild 1)

• Ta ut de två delarna av den yttre anslutningen för

värmeutloppsslangen. Dessa två delar har samma struktur på ytan.

• Håll en del i varje hand, sätt kopplingen på ena delen mot spåret på

den andra och tryck ihop dem tills de klickar fast ordentligt (Bild 1A).

• Ta ut båda anslutningarna för utloppsslangen och skruva fast båda

anslutningarna på utloppsslangen (Bild 1 + 2A).

Installera det C-formade spännet för värmeutloppsslangen

Placera rotationshålet på det C-formade spännet över rotationsaxeln bak

på enheten (såsom det visas i Bild 3).

Installera värmeutloppsslangen

• Lyft upp det C-formade spännet med en hand och placera med

andra handen den korta anslutningen på värmeutloppsslangen i

utskärningen bak på enheten. (såsom det visas på Bild 5).

• Lås fast utloppsslangen ordentligt genom att trycka det C-formade

spännet nedåt tills det klickar på plats. (såsom det visas på Bild 5).

Installera fönstertätningsenheten

• Öppna fönstret och montera fönstertätningsenheten på fönstret,

antingen vertikalt eller horisontellt (såsom det visas på Bild 7 och 8).

• Dra isär fönstertätningsenhetens delar, justera enhetens avstånd så

att de två ändarna kommer i kontakt med fönsterkarmen och fäst

enhetens delar med kopparskruvar.

• Se till att placera enheten minst 50 cm från väggar och andra föremål.

(Såsom det visas på Bild 9).

• Klicka fast den platta änden på värmeutloppsslangen in i det elliptiska

hålet på fönstertätningsenheten (såsom det visas på Bild 10 och 11).

Viktiga anmärkningar

• Utloppsslangen är 280 mm – 1 500 mm lång och denna längd fastställs

beroende på specifikationerna för luftkonditioneraren. Använd inte en

förlängd slang, och byt inte ut mot andra slangar, då detta kan påverka

luftkonditionerarens funktion. Utloppet måste fungera smidigt och

luftkonditioneraren kan överhettas om utloppet blockeras.

• Värmeutloppsslangen får inte vikas och får inte ha stora böjar (större än

45°). Värmeutloppslangen måste ventileras ordentligt.

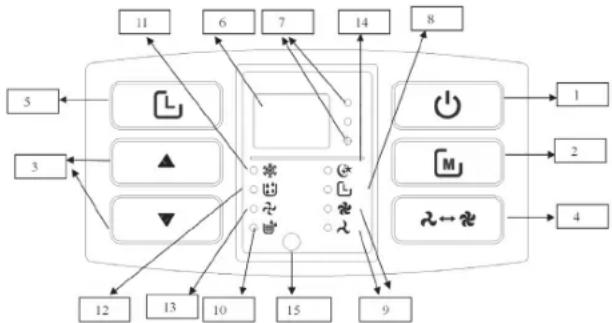

6. Dubbelt 88-visnigsområde för siffror

13. Fläkt-indikator (Fan)

15. Fjärrkontrollssensorns placering

ANVÄNDARINSTRUKTIONER:

• När enheten kopplas in första gången piper summern, displayen visar

den omgivande temperaturen och temperaturdisplayens intervall är

10—35 °C. Enheten går in i standby-läge.

• Tryck på på/av-knappen för att slå på eller stänga av enheten. Enheten

går in i kylningsläge. Fläkthastigheten är hög och den inställda

temperaturen är 23 °C.

• Tryck på lägesknappen för att växla mellan lägena kylning,

luftförsörjning och avfuktning. Samtidigt tänds motsvarande

• Kylningsläge: Tryck på lägesknappen för att välja detta läge. I detta

läge, tryck på Upp/Ner-knappen för att ställa in önskad temperatur.

Temperaturintervallet är 17-30 °C. Ett tryck ökar eller minskar

temperaturen med 1 °C. Tryck på fläktknappen (Fan) för att välja en

lämplig fläkthastighet. Tryck på Timer-knappen och nerknappen

samtidigt för att välja Sleep-läge. I detta läge, efter att enheten körts i

2 timmar, höljs den inställda temperaturen automatiskt 1 °C. Efter att

ha körts i ytterligare 2 timmar höjs temperaturen 1 °C igen. Efter detta

ändras inte den inställda temperaturen.

• I avfuktningsläge startar kompressorn om den omgivande

temperaturen är över 17 °C. Kompressorn stängs av när den omgivande

temperaturen sjunker under 15 °C. Kompressorn startar igen när den

omgivande temperaturen stiger över 17 °C.

• I luftförsörjningsläge körs endast fläktmotorn.

Fläkten körs på följande sätt i kylningsläget (förutom sleep-läget) och

luftförsörjningsläget: hög>låg>hög.

• Tryck på Timer-knappen när enheten körs för att ange

• Tryck på Timer-knappen under standby-läge för att ange starttiden.

Under tiden lyser timer-indikatorn.

• Tryck på Timer-knappen för att gå till timerfunktionen (start/

avstängning). Använd upp- eller ner-knappen för att ställa in önskad

• Efter att start- eller avstängningstiden är inställd slocknar timer-

indikatorn och den omgivande temperaturen visas.

• Tryck på upp- eller ner-knappen när den omgivande temperaturen

visas. Temperaturen ändras till den önskade temperaturen (enheten

svarar inte på denna åtgärd i lägena luftförsörjning och avfuktning).

• I kylningsläge är temperaturinställningsintervallet 17-30 °C.

• Tryck på upp- och ner-knappen samtidigt för att växla mellan

Fahrenheit- och Celsius-grader. När Celsius-grader visas tänds Celsius-

Luftkonditionering56

VATTENTÖMNING Manuell (Bild 12)

• När enheten är full med vatten och stängs av, stäng av enheten och

koppla bort strömkontakten.

• Placera en bricka för vattnet under vattenutloppet bak på enheten.

• Skruva bort dräneringslocket och koppla bort vattenpluggen så rinner

• Luta enheten bakåt något under tömningen.

• Om vattenbrickan blir full innan enheten är tom, blockera

vattenutloppet med vattenpluggen så fort som möjligt för att förhindra

att vatten rinner ut på golvet eller mattan.

• När allt vatten har tömts ut, sätt i vattenpluggen och skruva åt

dräneringslocket ordentligt.

• Slå inte på enheten om vattenpluggen och dräneringslocket inte

är korrekt monterade; annars rinner det kondenserade vattnet från

enheten ut på golvet eller mattan.

Kontinuerlig dränering (Bild 13 + 14)

• Skruva bort vattenlocket och sätt i en 13 mm PVC-dräneringsslang 8

mm–10 mm in i vattenutloppet.

• Anslut dräneringsslangen till ett avlopp eller dra den utomhus.

• När du kör enheten i uppvärmningsläge, använd kontinuerlig

dränering; annars kan enheten stängas av när den blir full med vatten.

• Placera dräneringsslangen på en oåtkomlig plats, inte högre upp än

vattenutloppet, och böj den inte.

Underhåll och service

Innan du utför underhåll och service på enheten, stäng av strömmen och

koppla bort kontakten.

• Rengör enhetens yta med en fuktig, mjuk trasa. Använd inte

kemiska lösningsmedel såsom alkohol eller bensin; detta kan skada

luftkonditionerarens yta.

• Rengör filtren varannan vecka. Om filterhållaren och filtret är tilltäppta

med damm kan luftkonditionerarens prestanda påverkas.

• Ta ut filterhållaren försiktigt i pilens riktning (såsom visas på Bild 15 + 16).

• Lägg filtren i varmt vatten (ungefär 40 °C) med ett neutralt

rengöringsmedel för rengöring och torka dem sedan i skuggan.

• Se till att filtren är helt torra innan du sätter tillbaka dem i enheten.

• Är den omgivande temperaturen

• Rumstemperaturen är lägre än

den inställda temperaturen i

• Anslut till ett aktivt eluttag och

• Töm ut vattnet från enheten.

• Vi rekommenderar att enheten

• Ändra den inställda

Dålig kylnings- eller

• Direkt solljus förekommer

• Dörrar och fönster är öppna, många

personer befinner sig i rummet,

eller andra värmekällor finns när

kylningsläget används

• Filternätet är mycket smutsigt

• Luftinloppet eller -utloppet är

• Dra för gardinerna.

• Stäng dörrar och fönster och

skaffa flera luftkonditionerare

• Rengör eller byt ut filternätet

Kraftigt buller • Luftkonditioneraren står inte på

• Ställ luftkonditioneraren på en

plan och stabil plats (detta kan

• Överhettningsskyddet aktiverat. • Vänta 3 minuter tills

temperaturen sjunker och slå

• Fjärrkontrollen är inte riktad mot

fjärrkontrollsmottagaren

• Batterierna är urladdade

• Ta fjärrkontrollen närmare

luftkonditioneraren och se

till att fjärrkontrollen är riktad

mot fjärrkontrollsmottagaren.

Displayen visar E1 • Fel på rörtemperatursensorn • Kontrollera

rörtemperatursensorn och

Displayen visar E2 • Fel på rumstemperatursensorn • Kontrollera

rumstemperatursensorn och

Displayen visar E4 • Frysskydd • Funktionerna återställs

automatiskt efter avfrostning.

Vatten fullt-indika-

• Töm ut vattnet i basplattan.

• Denna produkt har 24 månaders garanti. Din garanti gäller om

produkten används i enlighet med instruktionerna och det syfte för

vilket den konstruerats. Dessutom måste originalköpehandlingen

(faktura eller kvitto) uppvisas, med inköpsdatum, namnet på

återförsäljaren och produktens serienummer.

• För detaljerade garantivillkor, se vår servicewebbplats:

www.service.tristar.eu

Denna utrustning får inte kastas i hushållssoporna när den slitits ut,

utan måste lämnas in på en återvinningsanläggning för elektrisk

och elektronisk hushållsutrustning. Denna symbol på utrustningen, in-

struktionshandboken och förpackningen informerar dig om denna viktiga

fråga. Materialet som använts i denna utrustning kan återvinnas. Genom

att återvinna förbrukad hushållsutrustning bidrar du till skyddet av miljön.

Kontakta dina lokala myndigheter för information om återvinningsställen.

SUPPORT Du hittar all tillgänglig information och reservdelar på service.tristar.eu!

Luftkonditionering58

Produkten eller utrustningen innehåller fluorerade växthusgaser.
