GEBRUIKSAANWIJZING AC5517 TRISTAR

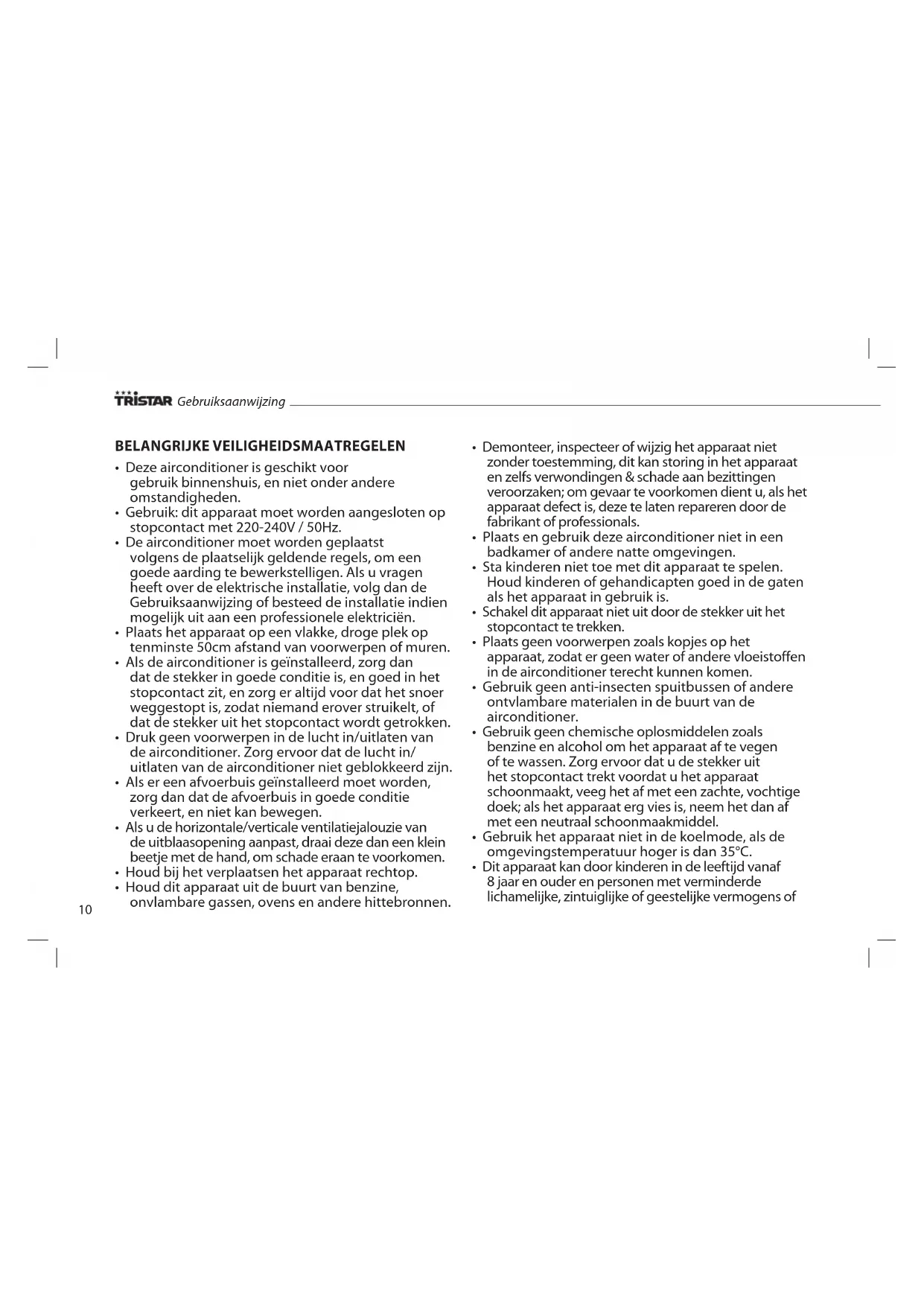

BELANGRIJKE VEILIGHEIDSMAATREGELEN

• Deze airconditioner is geschikt voor

gebruik binnenshuis, en niet onder andere

• Gebruik: dit apparaat moet worden aangesloten op

stopcontact met 220-240V / 50Hz.

• De airconditioner moet worden geplaatst

volgens de plaatselijk geldende regels, om een

goede aarding te bewerkstelligen. Als u vragen

heeft over de elektrische installatie, volg dan de

Gebruiksaanwijzing of besteed de installatie indien

mogelijk uit aan een professionele elektriciën.

• Plaats het apparaat op een vlakke, droge plek op

tenminste 50cm afstand van voorwerpen of muren.

• Als de airconditioner is geïnstalleerd, zorg dan

dat de stekker in goede conditie is, en goed in het

stopcontact zit, en zorg er altijd voor dat het snoer

weggestopt is, zodat niemand erover struikelt, of

dat de stekker uit het stopcontact wordt getrokken.

• Druk geen voorwerpen in de lucht in/uitlaten van

de airconditioner. Zorg ervoor dat de lucht in/

uitlaten van de airconditioner niet geblokkeerd zijn.

• Als er een afvoerbuis geïnstalleerd moet worden,

zorg dan dat de afvoerbuis in goede conditie

verkeert, en niet kan bewegen.

• Als u de horizontale/verticale ventilatiejalouzie van

de uitblaasopening aanpast, draai deze dan een klein

beetje met de hand, om schade eraan te voorkomen.

• Houd bij het verplaatsen het apparaat rechtop.

• Houd dit apparaat uit de buurt van benzine,

onvlambare gassen, ovens en andere hittebronnen.

• Demonteer, inspecteer of wijzig het apparaat niet

zonder toestemming, dit kan storing in het apparaat

en zelfs verwondingen & schade aan bezittingen

veroorzaken; om gevaar te voorkomen dient u, als het

apparaat defect is, deze te laten repareren door de

fabrikant of professionals.

• Plaats en gebruik deze airconditioner niet in een

badkamer of andere natte omgevingen.

• Sta kinderen niet toe met dit apparaat te spelen.

Houd kinderen of gehandicapten goed in de gaten

als het apparaat in gebruik is.

• Schakel dit apparaat niet uit door de stekker uit het

stopcontact te trekken.

• Plaats geen voorwerpen zoals kopjes op het

apparaat, zodat er geen water of andere vloeistoffen

in de airconditioner terecht kunnen komen.

• Gebruik geen anti-insecten spuitbussen of andere

ontvlambare materialen in de buurt van de

• Gebruik geen chemische oplosmiddelen zoals

benzine en alcohol om het apparaat af te vegen

of te wassen. Zorg ervoor dat u de stekker uit

het stopcontact trekt voordat u het apparaat

schoonmaakt, veeg het af met een zachte, vochtige

doek; als het apparaat erg vies is, neem het dan af

met een neutraal schoonmaakmiddel.

• Gebruik het apparaat niet in de koelmode, als de

omgevingstemperatuur hoger is dan 35°C.

• Dit apparaat kan door kinderen in de leeftijd vanaf

8 jaar en ouder en personen met verminderde

lichamelijke, zintuiglijke of geestelijke vermogens of11

gebrek aan ervaring en kennis worden gebruikt als

zij onder toezicht staan of worden geïnstrueerd over

het veilige gebruik van het apparaat en de betrokken

gevaren begrijpen. Kinderen mogen niet met het

apparaat spelen. Reiniging en onderhoud door de

gebruiker mag niet door kinderen worden uigevoerd,

tenzij zij ouder dan 8 jaar zijn en onder toezicht staan.

• Houd het apparaat en het snoer buiten bereik van

kinderen jonger dan 8 jaar.

4. Frame uitblaasopening

8. Hoofdjalouzie verticaal

12. C-vormige sluiting van de warmte uitlaat

14. Onderste luchtkanaal

22. Basisplaat (Rechterzijde: afstandsbediening opbergvak)

23. Afstandsbediening

24. Warmte afvoerslang buitenste aansluiting

25. Warmte afvoerslang afvoerslangkous

26. Raam afdichtbord

27. Ronde Aansluiting12

• Waarschuwing: laat deze mobiele airconditioner voor het eerste

gebruik eerst 2 uur lang rechtop staan.

• Deze airconditioner kan eenvoudig binnen verplaatst worden; houd

hem tijdens het verplaatsen rechtop. De airconditioner dient op

een vlakke ondergrond geplaatst te worden. Plaats en gebruik deze

airconditioner niet in een badkamer of andere natte omgevingen.

MONTAGE Warmte afvoerslang

• Warmte afvoer buitenste aansluiting (Afbeelding 1A)

• Warmte afvoerslang korte aansluiting (Afbeelding 2A)

• Warmte afvoer buitenste aansluiting (Afbeelding 1)

• Haal de twee delen van de buitenste aansluiting van de warmte

afvoerslang eruit, deze twee delen horen bij elkaar.

• Houd in iedere hand een deel, en steek het koppelstuk van het ene

deel in de groef van het andere, druk ze in elkaar tot ze vastklikken

• Haal de twee warmte afvoerslangaansluitingen eruit, schroef ze beide

in de warmte afvoerslang (Afbeelding 1 + 2A).

Installatie van de C-vormige sluiting van de warmte afvoerslang

Plaats het ronde gat van de C-vormige sluiting over de rotatiebeugel aan

de achterzijde van het apparaat (als in Afbeelding 3).

Installatie van de warmte afvoerslang

• Til de C-vormige sluiting met één hand op en leg uw andere hand

op de korte aansluiting van de warmte afvoerslang in de geul aan de

achterzijde van het apparaat. (zoals in Afbeelding 5).

• Vergrendel de afvoerslang goed door de C-vormige sluiting naar

beneden te drukken tot deze vastklikt (zoals in Afbeelding 5).

Installatie van het raam afdichtbord

• Open het raam en plaats het raam afdichtboard in het raam, verticaal

of horizontaal (zoals in Afbeelding 7 en 8).

• Trek de delen van het raam afdichtbord uit elkaar, en pas de breedte

van het bord zo aan, dat de twee zijden van het board in contact

staan met het raamkozijn, zet de delen van het bord vast met koperen

Installatie van het apparaat

• Zorg ervoor dat het apparaat wordt neergezet op tenminste 50cm

afstand van muren of andere objecten. (Zoals in Afbeelding 9).

• Klik het platte einde van de warmte afvoerslang in het elipsvormige gat

van het raam afdichtbord (zoals in Afbeelding 10 en 11).

Belangrijke opmerkingen

• De afvoerslang is 280-1500mm lang en de lengte is afgesteld op de

specificaties van de airconditioner(s). Gebruik geen verlengde slang, en

vervang deze niet door een andere omdat dit het functioneren van de

airconditioner kan beïnvloeden. De luchafvoer moet ononderbroken

zijn, en de airconditioner kan oververhit raken als de afvoer is

• De warmte afvoerslang mag niet gebogen worden, en dient vrij te zijn

van scherpe hoeken (groter dan 45°), de warmte afvoerslang dient

voldoende geventileerd te worden.

Gebruiksaanwijzing13

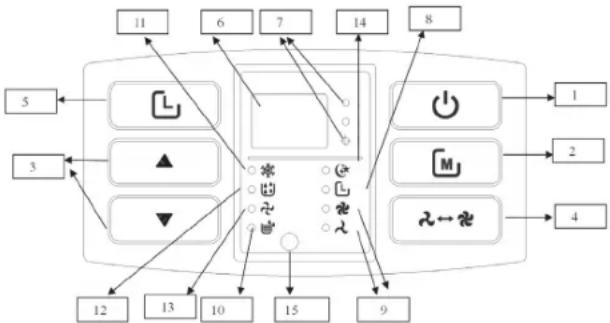

NL GEBRUIK VAN HET BEDIENINGSPANEEL

6. Dubbel 88 scherm gedeelte

7. Celsius/ Fahrenheit graden indicatie

9. Hoog/Laag indicatie

10.Vol water indicatie

12.Vochtabsorbtie indicatie

13.Ventilator indicatie

14.Slaapmode indicatie

15.Afstandsbediening sensor locatie

• Als het apparaat voor het eerst wordt aangezet dan gaat de zoemer af,

het scherm toont de omgevingstemperatuur en het temperatuurbereik

op het scherm is 10—35 °C. Het apparaat schakelt in de standby mode.

• Druk op de aan/uit knop om het apparaat in of uit te schakelen. Het

apparaat begint in de koelmode. De ventilatorsnelheid is hoog en de

temperatuur is ingesteld op 23°C.

• Druk op de mode knop om te schakelen tussen koelen, luchtverversing

en drogen. Tijdens het schakelen lichten de betreffende indicaties op.

• Koelmode: Druk op de Mode Knop om deze mode te selecteren.

Druk in deze mode op de Omhoog/Omlaag Knop om de gewenste

temperatuur in te stellen. Het temperatuurbereik is 17~ 30°C. Een

druk op de knop verhoogt of verlaagt de temperatuur met 1°C.

Druk op de Ventilator Knop een de gewenste ventilatorsnelheid te

kiezen. Druk tegelijk op de Timer knop en de Omlaag knop om de

Slaapmode te kiezen. In deze mode wordt, nadat het apparaat 2 uur

heeft aangestaan, de temperatuur automatisch met 1°C verhoogd. Na

nogmaals 2 uur wordt de temperatuur opnieuw met 1°C verhoogd.

Daarna verandert de ingestelde temperatuur niet meer.

• In droogmode start de compressor, als de omgevingstemperatuur

hoger is dan 17°C. Als de omgevingstemperatuur lager wordt dan 15°C,

schakelt de compressor zich uit. Als de omgevingstemperatuur weer

hoger wordt dan 17°C, dan wordt de compressor weer ingeschakeld.

• In de luchtverversingsmode werkt alleen de ventilator.

De ventilator werkt op de volgende manier in koelmode (behalve de

slaapmode) en luchtverversingsmode: hoog > laag > hoog.

• Druk tijdens het gebruik de Timer knop in om de uitschakeltijd in te voeren.

• Druk tijdens de standby de Timer knop in om de starttijd in te voeren.

Gedurende deze periode wordt de timer indicatie zichtbaar.

• Druk op de Timer knop om de timerfunctie te starten (in/uitschakelen).

Gebruik de omhoog/omlaag knop om de gewenste tijd in uren in te geven.

• Nadat de in- of uitschakeltijd is ingesteld gaat de timer indicatie uit, en

wordt de omgevingstemperatuur weergegeven.

• Druk op de omhoog of omlaag knop als de omgevingstemperatuur

wordt weergegeven om de omgevingstemperatuur verandert in

de gewenste temperatuur (het apparaat reageert hier niet op in de

luchtverversings- of droogmode).

• In de koelmode is het temperatuurbereik 17~ 30°C.

• Druk de omhoog en omlaag knoppen tegelijkertijd in, om te

wisselen tussen Fahrenheit en Celcius aanduiding. Als Celcius wordt

weergegeven dan is de Celcius indicatie zichtbaar.

WATERAFVOER Handmatig (Afbeelding 12)

• Als het apparaat uitgaat als het waterreservoir vol is, schakel het dan

uit en trek de stekker uit het stopcontact.

• Zet een opvangschaal voor het water onder de waterafvoer aan de

achterzijde van het apparaat.

• Schroef de afvoerdop eraf, trek de plug eruit en het water loopt eruit.

• Houd het apparaat iets achterover tijdens het afvoeren van het water.

• Als de opvangschaal vol raakt voordat het apparaat leeg is, blokkeer

dan zo snel mogelijk de waterstroom met de plug, zodat er geen water

op de grond of het tapijt terechtkomt.

• Als het water volledig is afgevoerd, plaats dan de plug terug en schroef

de afvoerdop goed vast.

• Schakel het apparaat pas weer in, als de plug en de afvoerdop op hun

plaats zitten; anders kan het condenswater van het apparaat op de

grond of het tapijt terechtkomen.

Voortdurend afvoeren (Afbeelding 13 + 14)

• Schroef de afvoerdop los en steek een 13mm PVC afvoerslang 8-10mm

• Leid de afvoerslang naar een toilet of naar buiten.

• Als de verwarmingsmode wordt gebruikt, zorg dan voor voortdurend

afvoeren; het apparaat kan anders stoppen vanwege een vol waterreservoir.

• Leg de afvoerslang op een makkelijk te bereiken plaats, op een hoogte

onder die van de waterafvoer, en zorg ervoor dat er geen scherpe

bochten in de slang zitten.

ONDERHOUD EN SERVICE

• Schakel voor onderhoud of service het apparaat uit en trek de stekker

uit het stopcontact.

• Reinig de buitenkant van het apparaat met een zachte, vochtige doek.

Gebruik geen chemische oplosmiddelen zoals alcohol of benzine; de

behuizing van de airconditioner kan dan beschadigd raken.

• Maak de filters één keer in de twee weken schoon. Als het filterframe

en het filter verstopt zijn door stof, dan neemt de werking van de

• Verwijder het filterframe voorzichtig in de richting van de pijl (zoals in

Afbeelding 15 + 16).

• Doe de filters in warm water (ongeveer 40°C) waaraan een neutraal

schoonmaakmiddel is toegevoegd, en droog ze in de schaduw.

• Zorg ervoor dat de filters volledig droog zijn voordat u ze weer

terugplaatst in het apparaat.

PROBLEEMOPLOSSING Probleem/

De airconditioner werkt

• Omgevingstemperatuur te

• De kamertemperatuur is

lager dan de ingestelde

temperatuur in koelmode.

• Steek de stekker in een werkend

stopcontact en schakel het

• Laat het water uit het reservoir

• Het wordt aangeraden om dit

apparaat te gebruiken bij 10-35°C.

• Verander de ingestelde

• De deuren en ramen staan

open, de ruimte is vol met

mensen of er zijn andere

warmtebronnen in koelmode

• Filtergaas erg vies

• Luchtinlaat of -uitlaat is

• Doe de gordijnen dicht.

• Doe ramen en deuren dicht en

zet meer airconditioners neer.

• Reinig of vervang het filtergaas

• Verwijder de blokkade

Veel geluid • De airconditioner staat niet op

een vlakke ondergrond

• Plaat de airconditioner op een

vlakke en stabiele ondergrond

(kan het geluidsniveau verlagen)

De compressor werkt niet • De oververhittingsbescherming

is in werking getreden

• Wacht 3 minuten tot de

temperatuur lager wordt en doe

dan het apparaat aan

De afstandsbediening

• De afstandsbediening is niet

gericht op de ontvanger in het

• De batterijen zijn leeg

• Breng de afstandsbediening

dichter bij de airconditioner

en zorg ervoor dat de

afstandsbediening in de richting

van het apparaat wijst.

• Vervang de batterijen

Scherm E1 • Buistemperatuur sensorfout • Controleer de buistemperatuur-

Scherm E2 • Kamertemperatuur sensorfout • Controleer de kamertemperatuur-

Gebruiksaanwijzing15

waterreservoir heeft een te

• Laat het water uit het reservoir

• Op dit product zit een garantie van 24 maanden. U garantie is geldig

als het product wordt gebruikt volgens de instructies, en voor het doel

waar het voor gemaakt is. Daarnaast dient het origineel van de factuur,

rekening of bon meegestuurd te worden, met de datum van aankoop,

de naam van de leverancier en het productnummer van het artikel.

• Voor gedetaileerde garantievoowaarden kunt u onze website

raadplegen: www.service.tristar.eu

MILEU Dit toestel mag aan het einde van de levensduur niet met het hui-

shoudelijk afval worden weggeworpen, maar moet bij een centraal

punt voor het hergebruiken van elektrische en elektronische toestellen

voor huishoudelijk gebruik worden aangeboden. Dit symbool op het toes-

tel, in de gebruikshandleiding en op de verpakking vestigt uw aandacht

op deze belangrijke kwestie. De gebruikte materialen in dit toestel kunnen

worden gerecycled. Door gebruikte toestellen voor huishoudelijk gebruik

te recyclen, levert u een belangrijke bijdrage aan de bescherming van ons

milieu. Vraag uw lokale autoriteiten voor informatie met betrekking tot de

ONDERSTEUNING U kunt alle beschikbare informatie en reserveonderdelen vinden op

Het product of apparaat bevat gefluoreerde broeikasgassen.
