MANUAL DE UTILIZADOR Pro Perfect DG8880 ROWENTA

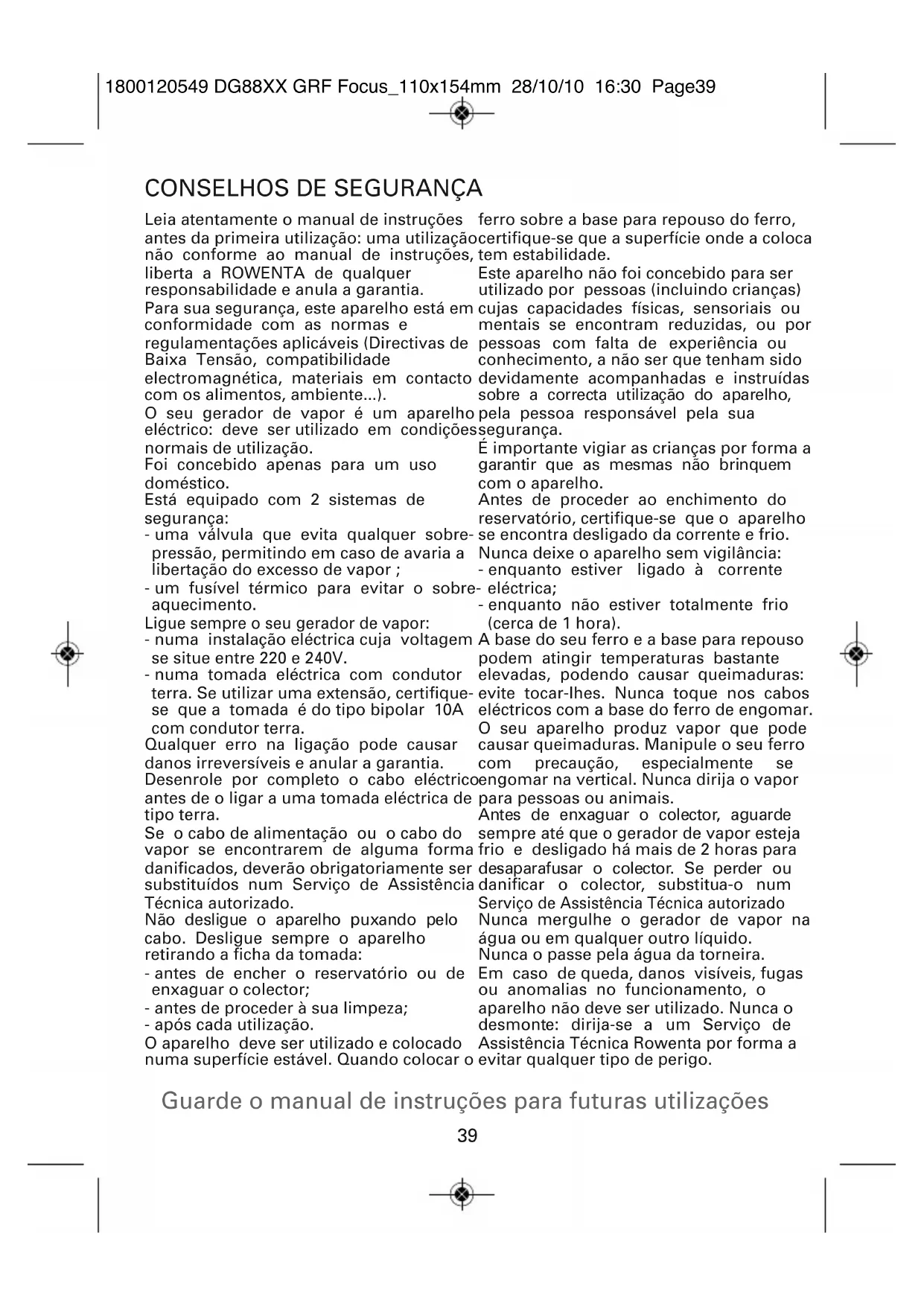

Leia atentamente o manual de instruções antes da primeira utilização: uma utilização não conforme ao manual de instruções, liberta a ROWENTA de qualquer responsabilidade e anula a garantia. Para sua segurança, este aparelho está em conformidade com as normas e regulamentações aplicáveis (Directivas de Baixa Tensão, compatibilidade electromagnética, materiais em contacto com os alimentos, ambiente...). O seu gerador de vapor é um aparelho eléctrico: deve ser utilizado em condições normais de utilização. Foi concebido apenas para um uso doméstico. Está equipado com 2 sistemas de segurança: - uma válvula que evita qualquer sobre- pressão, permitindo em caso de avaria a libertação do excesso de vapor ; - um fusível térmico para evitar o sobre- aquecimento. Ligue sempre o seu gerador de vapor: - numa instalação eléctrica cuja voltagem se situe entre 220 e 240V. - numa tomada eléctrica com condutor terra. Se utilizar uma extensão, certifique- se que a tomada é do tipo bipolar 10A com condutor terra. Qualquer erro na ligação pode causar danos irreversíveis e anular a garantia. Desenrole por completo o cabo eléctrico antes de o ligar a uma tomada eléctrica de tipo terra. Se o cabo de alimentação ou o cabo do vapor se encontrarem de alguma forma danificados, deverão obrigatoriamente ser substituídos num Serviço de Assistência Técnica autorizado. Não desligue o aparelho puxando pelo cabo. Desligue sempre o aparelho retirando a ficha da tomada: - antes de encher o reservatório ou de enxaguar o colector; - antes de proceder à sua limpeza; - após cada utilização. O aparelho deve ser utilizado e colocado numa superfície estável. Quando colocar o ferro sobre a base para repouso do ferro, certifique-se que a superfície onde a coloca tem estabilidade. Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais se encontram reduzidas, ou por pessoas com falta de experiência ou conhecimento, a não ser que tenham sido devidamente acompanhadas e instruídas sobre a correcta utilização do aparelho, pela pessoa responsável pela sua segurança. É importante vigiar as crianças por forma a garantir que as mesmas não brinquem com o aparelho. Antes de proceder ao enchimento do reservatório, certifique-se que o aparelho se encontra desligado da corrente e frio. Nunca deixe o aparelho sem vigilância: - enquanto estiver ligado à corrente eléctrica; - enquanto não estiver totalmente frio (cerca de 1 hora). A base do seu ferro e a base para repouso podem atingir temperaturas bastante elevadas, podendo causar queimaduras: evite tocar-lhes. Nunca toque nos cabos eléctricos com a base do ferro de engomar. O seu aparelho produz vapor que pode causar queimaduras. Manipule o seu ferro com precaução, especialmente se engomar na vertical. Nunca dirija o vapor para pessoas ou animais. Antes de enxaguar o colector, aguarde sempre até que o gerador de vapor esteja frio e desligado há mais de 2 horas para desaparafusar o colector. Se perder ou danificar o colector, substitua-o num Serviço de Assistência Técnica autorizado

Nunca mergulhe o gerador de vapor na água ou em qualquer outro líquido. Nunca o passe pela água da torneira. Em caso de queda, danos visíveis, fugas ou anomalias no funcionamento, o aparelho não deve ser utilizado. Nunca o desmonte: dirija-se a um Serviço de Assistência Técnica Rowenta por forma a evitar qualquer tipo de perigo.

1800120549 DG88XX GRF Focus_110x154mm 28/10/10 16:30 Page39DESCRIÇÃO 1• Que tipo de água utilizar ? Água da torneira: O seu aparelho foi concebido para funcionar com água da torneira. Se a água for muito calcária, misture 50% de água da torneira e 50% de água desmineralizada disponível no mercado. Em certas regiões junto à costa, o teor em sal da sua água pode ser muito elevado. Neste caso, utilize exclusivamente água desmineralizada. Amaciador: Existem vários tipos de amaciadores de água e a água da maioria deles pode ser utilizada na central de vapor. Contudo, determinados amaciadores e particularmente aqueles que utilizam produtos químicos como o sal, podem provocar derrames brancos ou castanhos, sendo nomeadamente o caso dos jarros filtrantes. Se se deparar com este tipo de problema, recomendamos a utilização de água da torneira não tratada ou de água engarrafada. Depois de mudar a água, são necessárias várias utilizações para resolver o problema. Ao experimentar a função de vapor pela primeira vez, recomenda-se que o faça sobre um pano usado que possa deitar fora, para evitar danificar as suas roupas. Lembre-se: Nunca utilize água da chuva, nem que contenha aditivos (como amido, perfumes, ou água de aparelhos electrodomésticos). Estes aditivos podem alterar as propriedades do vapor e, com temperaturas elevadas, podem formar depósitos na câmara de vaporização susceptíveis de manchar a sua roupa. 2 • Prepare o seu gerador de vapor Coloque o gerador de vapor sobre uma superfície estável e horizontal, resistente ao calor. Retire o reservatório de água amovível com a ajuda da pega (situada na parte da frente do gerador de vapor). Encha o reservatório de água sem exceder o nível Max - fig.1. Insira até ao fundo no compartimento, devendo ouvir um "clic" de bloqueio. Desenrole por completo o cabo eléctrico e retire o cabo de vapor do respectivo compartimento - fig.2. Ligue o gerador de vapor a uma tomada eléctrica de tipo “terra” - fig.3. PREPARAÇÃO

5. Base para repouso do ferro

6. Reservatório amovível de 1,4 l

7. Tampa do colector de calcário

8. Compartimento de arrumação do

10. Calço de posicionamento do ferro

12. Compartimento de arrumação do

1800120549 DG88XX GRF Focus_110x154mm 28/10/10 16:30 Page40UTILIZAÇÃO 3 • Coloque o seu gerador de vapor a funcionar Carregue no interruptor ligar/desligar - fig.4, a luz piloto acende-se. A luz piloto verde (localizada no painel de comandos) pisca e a caldeira aquece. Aquando da primeira utilização, o aparelho poderá libertar fumos e odores inofensivos. Este fenómeno sem consequências, desaparecerá logo que comece a utilizar o aparelho. O gerador de vapor e o ferro estão prontos para engomar quando o indicador luminoso de vapor está aceso e o indicador luminoso do ferro desligado. 4 • Funcionamento do painel de comandos

• Luz verde intermitente - fig.6 : a caldeira está em aquecimento.

• Luz verde fixa - fig.7 : pode começar a utilizar o vapor.

• Luz vermelha fixa - fig.11 : o depósito está vazio.

• Indicador luminoso laranja “Calc-Away System” pisca - fig.13 : deve enxaguar o seu colector. 5 • Engomar com vapor Regule o termóstato do ferro - fig.5 seleccionando o tipo de tecido a engomar e regule o débito de vapor - fig.6. A luz piloto do ferro acende-se. MODO ECO: A sua central de vapor está equipada com um modo ECO que consome menos energia*, garantindo à mesma um débito de vapor suficiente para um engomar eficaz. Para isso, depois de regular correctamente o termóstato do seu ferro (ver tabela abaixo), posicione a regulação do débito de vapor sobre o segmento ECO. O modo ECO pode ser utilizado sobre todos os tipos de tecido, todavia, para os tecidos mais grossos ou muito amarrotados, recomendamos que utilize o débito de vapor máximo para garantir um resultado ideal. *em relação ao débito de vapor máximo Durante o funcionamento, a luz piloto do ferro e a luz piloto do vapor pronto acendem e apagam consoante as necessidades de aquecimento. Este procedimento não tem qualquer consequência na utilização do aparelho. Para obter vapor, carregue no comando do vapor que se encontra na pega do ferro - fig.8. Se soltar o comando, o vapor pára. Se utilizar amido, pulverize-o no lado oposto ao que vai ser engomado. Após aproximadamente um minuto, e regularmente durante a utilização, a bomba eléctrica integrada no seu aparelho injecta água para a caldeira. Esta acção irá produzir um ruído normal para este procedimento.

OSIÇÃO DOBOTÃO DE VAPOR

Recomendação: Se soltar o comando, o vapor pára. Aquando da primeira utilização ou se não tiver utilizado o vapor durante alguns minutos: afaste o ferro da peça de roupa e carregue repetidamente no comando do vapor - fig 8 de modo a eliminar a água fria no circuito de vapor.

Regulação do termóstato do ferro: O seu ferro aquece rapidamente, comece por engomar os tecidos que só podem ser engomados a temperaturas baixas (•) e termine com os tecidos resistentes a temperaturas elevadas. Aquando de uma mudança de regulação do termóstato (consoante o tipo de tecido a engomar), aguarde até a luz piloto do ferro se apagar. Se engomar um tecido com fibras mistas, regule a temperatura para a fibra mais 1800120549 DG88XX GRF Focus_110x154mm 28/10/10 16:30 Page416. Utilize o vapor turbo Dê 2 ou 3 impulsos no comando de vapor turbo - fig. 9 para obter pontualmente um vapor extra para engomar os tecidos espessos, eliminar os vincos difíceis ou para um alisamento vertical mais potente. 7 • Engomar na vertical Regule o termóstato do ferro e o botão de débito do vapor, na posição máxima. Pendure a peça de roupa num cabide e alise ligeiramente o tecido com a mão. Carregue no comando do vapor - fig.8 de forma intermitente, efectuando um movimento de cima para baixo com o ferro - fig.10. Exemplos de utilização da função de alisamento vertical:

• Alisar no cabide os tecidos delicados que não deseja que entrem em contacto com o ferro quente

• Engomar ao de leve uma camisa ou um fato imediatamente antes de vesti-lo. 8 • Engomar sem vapor Não pressione o comando do vapor localizado na pega do ferro. 9 • Encher novamente o reservatório Produção de vapor inexistente e luz piloto vermelha "depósito vazio" acesa - fig.11 : o reservatório de água está vazio. Retire o reservatório de água amovível com a ajuda da pega (situada na parte da frente do gerador de vapor) - fig.12 e encha-o - fig.1 sem ultrapassar o nível máxi. Coloque-o correctamente no seu compartimento até ouvir um "clic" de bloqueio. Pressione o botão Restart, situado no painel de comandos. O gerador de vapor e o ferro estão prontos para engomar quando o indicador luminoso de vapor está aceso e o indicador luminoso do ferro desligado. ATENÇÃO! Utilize a função vapor turbo com cuidado, dado que a potência excepcional do vapor pode causar queimaduras. Durante as pausas, não coloque o ferro sobre um suporte metálico mas sim sobre a base para repouso do ferro que se encontra equipada com protecções antiderrapantes, concebidas para resistir a altas temperaturas. Uma vez que o vapor produzido é muito quente, nunca passe a ferro roupa vestida numa pessoa, utilize sempre um cabide. Para tecidos que não o linho ou o algodão, mantenha o ferro a uma distância de alguns centímetros para não queimar o tecido. Se a água transbordar, deite fora o excesso. delicada. Se engomar peças de roupa de lã, carregue no comando do vapor do ferro por impulsos, sem pousar o ferro sobre a peça. Evitará, assim, que a roupa fique com lustro. Regulação do botão de débito do vapor: Se engomar um tecido grosso, aumente o débito do vapor. Se engomar a baixa temperatura, regule o comando do débito de vapor para a posição mini. Para os tecidos delicados (posição) (•), carregue com moderação no comando do vapor que se encontra por baixo da pega do ferro, por forma a evitar eventuais perdas de água.

1800120549 DG88XX GRF Focus_110x154mm 28/10/10 16:30 Page4210 • Arrumar o gerador de vapor Desligue o gerador no interruptor luminoso ligar/desligar e retire a ficha da tomada. Coloque o ferro sobre a placa de descanso do ferro do gerador de vapor. Pegue no cabo, dobre-o em dois. Arrume o cabo de vapor no respectivo compartimento. Deixe arrefecer o gerador de vapor pelo menos uma hora antes de arrumá-lo, caso tenha de arrumá-lo num armário ou num espaço estreito. Pode arrumar o seu gerador de vapor em total segurança.

LIMPEZA E MANUTENÇÃO

11 • Limpar o seu gerador A base: limpe a base arrefecida do ferro com um pano húmido ou uma esponja não-abrasiva. A caldeira: Regularmente, limpe as partes plásticas com um pano macio. 12 • Proceder à descalcificação da caldeira Para prolongar a vida útil do gerador de vapor e evitar resíduos de calcário, o gerador de vapor está equipado com um colector de calcário integrado. Este colector, colocado na cuba, recupera automaticamente o calcário que se forma no interior. Princípio de funcionamento: Uma luz piloto laranja “Calc-Away System” pisca - fig.13 no painel de comandos para indicar que é necessário enxaguar o colector. Uma vez o gerador de vapor totalmente arrefecido, retire a tampa do colector de calcário - fig.14. Desenrosque totalmente o colector e retire-o da caixa. O colector contém o calcário acumulado na cuba - fig.15. Para limpar devidamente o colector, basta enxaguá-lo com água corrente de modo a eliminar o calcário que contém - fig.16. Volte a instalar o colector no respectivo compartimento enroscando-o na totalidade de modo a assegurar a estanquicidade - fig.17. Volte a colocar a tampa do colector de calcário no lugar. - fig.18. ATENÇÃO! Esta operação não deve ser efectuada enquanto o gerador de vapor não estiver desligado há pelo menos duas horas e não estiver totalmente frio. Para efectuar esta operação, o gerador de vapor deve estar situado na proximidade de um lava-loiça, dada a possibilidade de saída de água da cuba aquando da sua abertura. Não coloque produtos anti-calcário (vinagre, detergentes anti-calcário industriais…) para descalcificar a caldeira por forma a não danificá-la. Antes de proceder ao esvaziamento da caldeira, é obrigatório deixá-la arrefecer durante mais de 2 horas, para evitar qualquer risco de queimadura. Nunca coloque o ferro ou a caldeira debaixo da água da torneira. Nunca utilize produtos de limpeza ou descalcificantes para limpar a base ou a caldeira. Aquando da próxima utilização, prima o botão “Restart” situado no painel de comandos para desligar o indicador laranja “Calc-Away System”.

1800120549 DG88XX GRF Focus_110x154mm 28/10/10 16:30 Page43Se não for possível determinar a causa da avaria, dirija-se a um Serviço de Assistência Técnica autorizado ROWENTA. www.rowenta.pt PROBLEMAS COM O SEU GERADOR ? i O seu produto contém materiais que podem ser recuperados ou reciclados ‹ Entregue-o num ponto de recolha para possibilitar o seu tratamento. Problemas Causas possíveis Soluções O gerador de vapor não liga ouo indicador luminoso do ferro eo interruptor luminosoligar/desligar não estão acesos.O aparelho não está ligado. Certifique-se que o aparelho está ligado e carregue nobotão On/Off (Ligar/Desligar) (situado na parte dafrente da base da caldeira).A água sai pelos orifícios da base Está a utilizar o comando devapor antes do ferro estarsuficientemente quente.Reduza o débito de vapor quando engoma a baixatemperatura (controlo do débito de vapor no painelde comandos). Aguarde que a luz piloto do ferro seapague antes de utilizar o comando do vapor. Utiliza com demasiadafrequência o comando de vaporTURBO.Dê 2 ou 3 impulsos no comando de vaporTURBO.A água condensou-se nos tubosporque está a utilizar o vaporpela primeira vez ou já não outiliza há algum tempo.Carregue no comando de vapor fora da tábua deengomar até que o ferro produza vapor.Marcas brancas ou castanhassaiem pelos orifícios da base.A sua caldeira está a libertarcalcário, uma vez que não éenxaguada regularmente.Enxagúe o colector quando o indicador luminoso“Calc-Away System” pisca. Se a sua água forextremamente calcária, aumente as frequências.Sai líquido castanho pelosorifícios base do ferro quemancha a roupa.Utiliza produtos químicos paraproceder à descalcificação ouaditivos na água que utiliza paraengomar.Nunca utilize este tipo de produto no reservatórioamovível ou na caldeira (ver § 1).A base está suja ou castanha epode manchar a roupa.Utiliza uma temperatura muitoelevada.Veja os nossos conselhos sobre a regulação dastemperaturas. (ver § 5).A sua roupa não estásuficientemente bem lavada ouengomou uma nova peça deroupa antes de a ter lavado.Pulverize sempre a goma no lado oposto ao que vaiser engomado.Vapor inexistente. O depósito está vazio (luz acesa). Encha o depósito amovível e carregue no botão“Restart” no painel de comandos,Existe pouco ou nenhum vapor.A saída de vapor está reguladano mínimo.Aumente o débito de vapor (botão de regulação nopainel de comandos).A temperatura da base estáregulada no máximo.O gerador está a funcionar mas o vapor é muitoquente e seco. Por conseguinte, é menos visível.Marcas de água aparecem naroupa.A cobertura da tábua estásaturada de água, porque nãoestá adaptada à potência de umgerador de vapor.Certifique-se que a tábua é adequada (tabuleiro comgrelha que evite a condensação).A luz vermelha «depósito deágua amovível vazio» estáacesa.Não premiu a tecla «Restart». Prima a tecla «Restart»O reservatório não estácorrectamente colocado no seucompartimento.Coloque-o correctamente no seu compatimento atéouvir um "clic" de bloqueio.Sai vapor em redor do colector.O colector está mal apertado. Volte a apertar o colector.A junta do colector estádanificada.Contacte um Serviço de Assistência Técnicaautorizado.O aparelho está avariado. Não utilize o gerador de vapor e contacte um Serviçode Assistência Técnica Autorizado. Sai vapor por baixo doaparelho.O aparelho está avariado.Não utilize o gerador de vapor e contacte um Serviçode Assistência Técnica Autorizado. A luz piloto "Calc Away System"está acesa.Não premiu a tecla "Restart". Prima a tecla "Restart" situada no painel de comandos. PROTECÇÃO DO AMBIENTE EM PRIMEIRO LUGAR!
