MANUAL DE USUARIO Pro Perfect DG8880 ROWENTA

1800120549 DG88XX GRF Focus_110x154mm 28/10/10 16:30 Page32Guarde estas instrucciones de uso

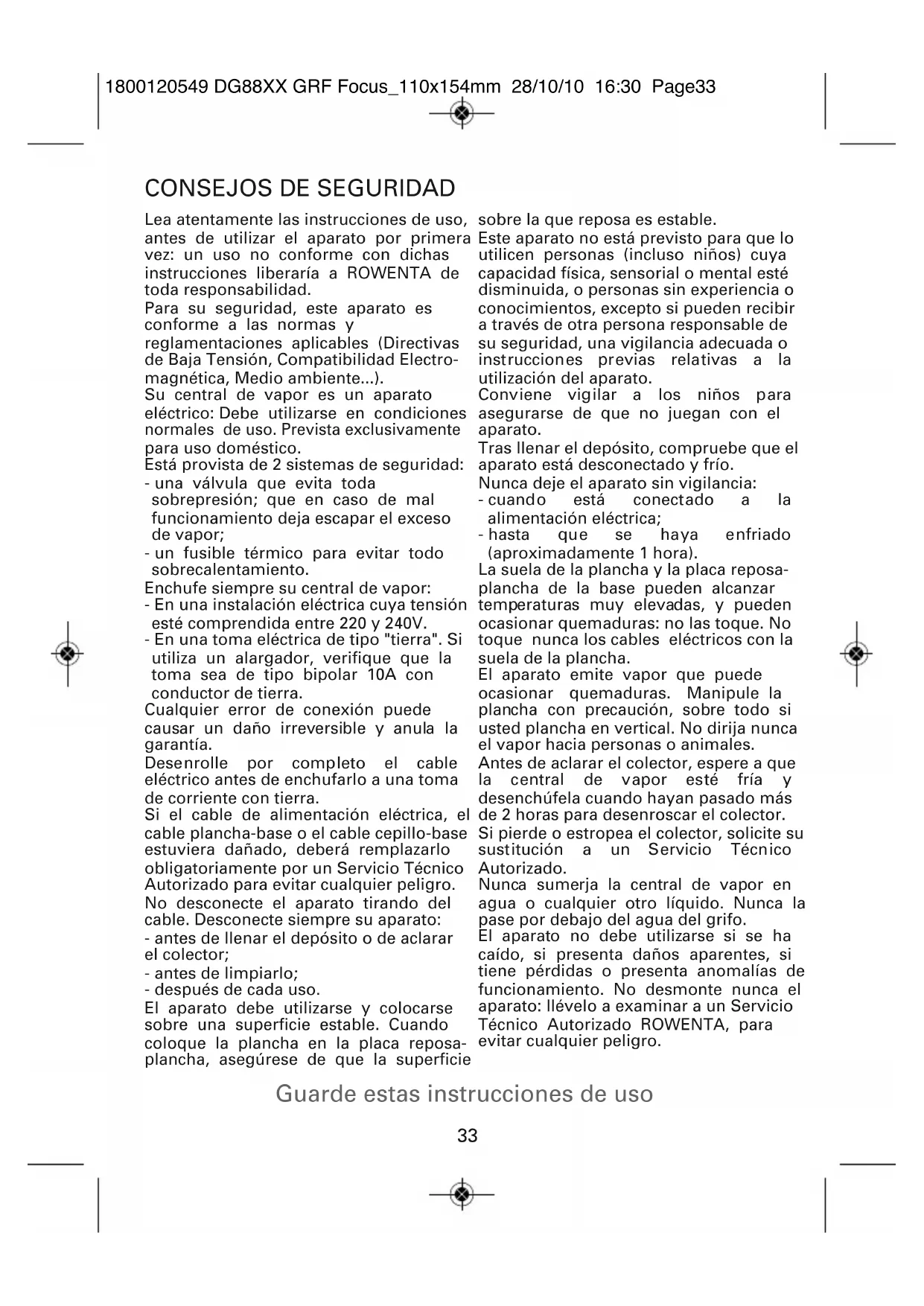

CONSEJOS DE SEGURIDAD Lea atentamente las instrucciones de uso,

antes de utilizar el aparato por primera

vez: un uso no conforme con dichas

instrucciones liberaría a ROWENTA de

toda responsabilidad.

Para su seguridad, este aparato es

conforme a las normas y

reglamentaciones aplicables (Directivas

de Baja Tensión, Compatibilidad Electro-

magnética, Medio ambiente...).

Su central de vapor es un aparato

eléctrico: Debe utilizarse en condiciones

normales de uso. Prevista exclusivamente

Está provista de 2 sistemas de seguridad:

- una válvula que evita toda

sobrepresión; que en caso de mal

funcionamiento deja escapar el exceso

- un fusible térmico para evitar todo

Enchufe siempre su central de vapor:

- En una instalación eléctrica cuya tensión

esté comprendida entre 220 y 240V.

- En una toma eléctrica de tipo "tierra". Si

utiliza un alargador, verifique que la

toma sea de tipo bipolar 10A con

conductor de tierra.

Cualquier error de conexión puede

causar un daño irreversible y anula la

Desenrolle por completo el cable

eléctrico antes de enchufarlo a una toma

de corriente con tierra.

Si el cable de alimentación eléctrica, el

cable plancha-base o el cable cepillo-base

estuviera dañado, deberá remplazarlo

obligatoriamente por un Servicio Técnico

Autorizado para evitar cualquier peligro.

No desconecte el aparato tirando del

cable. Desconecte siempre su aparato:

- antes de llenar el depósito o de aclarar

- antes de limpiarlo;

- después de cada uso.

El aparato debe utilizarse y colocarse

sobre una superficie estable. Cuando

coloque la plancha en la placa reposa-

plancha, asegúrese de que la superficie

sobre la que reposa es estable.

Este aparato no está previsto para que lo

utilicen personas (incluso niños) cuya

capacidad física, sensorial o mental esté

disminuida, o personas sin experiencia o

conocimientos, excepto si pueden recibir

a través de otra persona responsable de

su seguridad, una vigilancia adecuada o

instrucciones previas relativas a la

utilización del aparato.

Conviene vigilar a los niños para

asegurarse de que no juegan con el

Tras llenar el depósito, compruebe que el

aparato está desconectado y frío.

Nunca deje el aparato sin vigilancia:

- cuando está conectado a la

alimentación eléctrica;

- hasta que se haya enfriado

(aproximadamente 1 hora).

La suela de la plancha y la placa reposa-

plancha de la base pueden alcanzar

temperaturas muy elevadas, y pueden

ocasionar quemaduras: no las toque. No

toque nunca los cables eléctricos con la

suela de la plancha.

El aparato emite vapor que puede

ocasionar quemaduras. Manipule la

plancha con precaución, sobre todo si

usted plancha en vertical. No dirija nunca

el vapor hacia personas o animales.

Antes de aclarar el colector, espere a que

la central de vapor esté fría y

desenchúfela cuando hayan pasado más

de 2 horas para desenroscar el colector.

Si pierde o estropea el colector, solicite su

sustitución a un Servicio Técnico

Nunca sumerja la central de vapor en

agua o cualquier otro líquido. Nunca la

pase por debajo del agua del grifo.

El aparato no debe utilizarse si se ha

caído, si presenta daños aparentes, si

tiene pérdidas o presenta anomalías de

funcionamiento. No desmonte nunca el

aparato: llévelo a examinar a un Servicio

Técnico Autorizado ROWENTA, para

evitar cualquier peligro.

1800120549 DG88XX GRF Focus_110x154mm 28/10/10 16:30 Page33DESCRIPCIÓN

1• ¿ Qué tipo de agua debe

El aparato está diseñado para funcionar

con el agua del grifo. Si el agua de su

casa es muy calcárea, mezcle un 50% de

agua del grifo y un 50% de agua

desmineralizada de la tienda.

En ciertas regiones costeras, el nivel de

sal en el agua puede ser elevado. En ese

caso, utilice únicamente agua

Existen varios tipos de descalcificadores

y el agua que filtran la mayoría de ellos

puede utilizarse en una central de vapor.

Sin embargo, algunos descalcificadores

y, concretamente, los que emplean

productos químicos como la sal pueden

generar derrames blancos o marrones;

es el caso, sobre todo, de las jarras

Si tiene este tipo de problema, le

recomendamos que utilice agua del

grifo no tratada o agua embotellada.

Cuando se haya cambiado el agua, será

necesario utilizar varias veces el aparato

para resolver el problema. Para evitar

estropear su ropa, se recomienda probar

la función de vapor por primera vez

sobre una prenda que pueda tirar.

No utilice nunca agua de lluvia ni agua

con aditivos (como almidón, perfume, o

agua de electrodomésticos). Dichos

aditivos pueden afectar a las

propiedades del vapor y, a una

temperatura elevada, formar depósitos

en la cámara de vaporización que

podrían manchar su ropa.

2 • Prepare su central de vapor

Coloque la central de vapor en un lugar

estable y horizontal al que no afecte el

calor. Retire el depósito de agua extraíble

con la ayuda del asa (situada en la parte

delantera de la central de vapor).

Llene el depósito de agua sin sobrepasar

el nivel máximo - fig.1.

Colóquelo hasta el fondo en su

alojamiento (identificado por un “clic”

Desenrolle por completo el cable

eléctrico y saque el cordón de vapor de

su alojamiento - fig.2.

Enchufe la central de vapor a una toma

eléctrica con tierra - fig.3.

1. Asa de la plancha

2. Mando vapor TURBO (según el

4. Botón de ajuste de temperatura de

5. Placa reposa-plancha

6. Depósito extraíble de 1,4 l.

8. Compartimento guardacables

9. Indicador luminoso de la plancha

10. Fijación de la posición de la plancha

Colector de cal “Calc-Away System”

14. Cuadro de mandos

a. Botón de regulación de vapor

b. Indicador “Calc-Away System”

Presione el interruptor luminoso encendido /

apagado - fig.4, se encenderá el indicador

luminoso. El indicador luminoso verde del

cuadro de mandos parpadea indicando

que el calderín está calentándose.

Al inicio del planchado, y regularmente

durante el uso, la bomba eléctrica del

aparato inyecta el agua en el calderín.

Esto genera un ruido que es normal.

La central de vapor y la plancha estarán

listas para planchar cuando el indicador

de vapor se encienda y el indicador de la

4 • Funcionamiento del

• Indicador luminoso verde parpadea -

fig.6 : el calderín está calentándose.

• Indicador luminoso verde fijo - fig.7 : el

• Indicador luminoso rojo fijo - fig.11 : el

depósito está vacío.

• Indicador naranja “Calc-Away System”

parpadea - fig.13 : debe aclarar el colector.

5 • Planchar con vapor

Ponga el el botón para regular la temperatura

- fig.5 de la plancha sobre el tipo de tejido

a planchar - fig.6. El Indicador luminoso de

la plancha se enciende.

vapor está equipada con un

modo ECO que consume

menos energía* al tiempo que garantiza

un flujo de vapor suficiente para un

planchado eficaz. Para activarlo, cuando

haya ajustado correctamente el

termostato de su plancha (véase la tabla

siguiente), coloque el botón de

regulación del flujo de vapor en la

posición ECO. El modo ECO puede

utilizarse en todo tipo de tejidos; no

obstante, para tejidos muy espesos o

arrugados, le recomendamos que utilice

el flujo de vapor máximo para garantizar

un resultado óptimo.

*con respecto al flujo de vapor máximo

Durante el planchado, el indicador

luminoso situado en la plancha y el

indicador vapor listo se encenderán y se

apagarán según las necesidades de

Para obtener vapor, pulse el mando del

vapor que se encuentra sobre del asa de

la plancha - fig.8. La salida de vapor se

detiene cuando suelta el mando. Si

utiliza almidón, pulverice sobre el

reverso del tejido a planchar.

Durante la primera utilización, se puede

producir un desprendimiento de humo

y un olor que no son nocivos. Este

fenómeno desaparecerá rápidamente

sin consecuencias en la utilización.

T EJIDO B OTÓN DETEMPERATURA B OTÓN DE VAPOR S INTÉTICAS(Poliéster, Acetato,Acrílico, Poliamida) •

Recomendacion: En la primera

utilización o si no ha utilizado el

vapor desde hace algunos minutos,

pulse varias veces seguidas el mando

vapor - fig 8 fuera de su ropa. Esto

permitirá eliminar el agua fría del

Ajuste del termostato de la plancha:

Su plancha se calienta despacio,

comience primeramente por los tejidos

que se planchan a baja temperatura (•)

y termine por los que soportan una

temperatura más elevada. Siempre que

cambie de tela al planchar, espere a que

el indicador luminoso se apague. Si

plancha tejidos con fibras mezcladas,

ajuste la temperatura de planchado a la

Si plancha ropas de lana, pulse el

mando de vapor de la plancha por

impulsos, sin colocar la plancha sobre

la prenda. Ajuste del mando del caudal

vapor: Si plancha un tejido grueso,

aumente el caudal de vapor. Si plancha

1800120549 DG88XX GRF Focus_110x154mm 28/10/10 16:30 Page356. Utilice el vapor turbo

Pulse 2 o 3 veces el botón de vapor turbo

- fig. 9 para obtener puntualmente un

excedente de vapor y planchar tejidos

7 • Planchar verticalmente

Ajuste el cursor de temperatura de la

plancha y el caudal vapor (localizado en

el cuadro de mandos) en la posición

Cuelgue la ropa sobre una percha y tense

ligeramente el tejido con una mano.

Pulse el mando del vapor - fig.8 de

manera intermitente realizando un

movimiento desde arriba hacia abajo -

Ejemplos de uso de la función planchado

• Eliminar en una percha las arrugas de

los tejidos delicados que no desea que

entren en contacto con la plancha

• Refrescar una camisa o un traje justo

8 • Planchado sin vapor

No pulse el mando vapor situado en el

frontal de la plancha.

9 • Rellenar el depósito

Si el generador no produce vapor y el

indicador luminoso rojo “depósito

vacío” se ha encendido - fig.11 : el

depósito de agua está vacío.

Retire el depósito de agua extraíble con

la ayuda del asa (situada en la parte

delantera de la central de vapor) - fig.12

y llénelo - fig.1 sin sobrepasar el nivel

Encájelo bien a fondo en su alojamiento

hasta oír un “clic”. Pulse el botón de

reinicio Restart, situado en el panel de

La central de vapor y la plancha estarán

listas para planchar cuando el indicador

de vapor se encienda y el indicador de la

funcionamiento / parada y desconecte la

toma. Coloque la plancha sobre la placa

soporte de la central de vapor. Recoja el

cable, dóblelo en dos. Guarde el cordón

vapor en su alojamiento. Deje enfriar la

central de vapor al menos una hora

antes de guardarla, si va a hacerlo en un

armario o un espacio estrecho. Puede

guardar la central de vapor con total

ATENCIÓN Utilice la función vapor

turbo con precaución, ya que la

excepcional potencia del vapor puede

provocar quemaduras.

Durante las pausas de planchado, No

ponga la plancha en un soporte

metálico Durante las pausas de

planchado, deje siempre la plancha

en la placa reposa plancha de la

base. Está provista de topes anti-

deslizantes y se ha diseñado para

resistir temperaturas altas.

El vapor que se produce es muy

caliente, no desarrugue nunca la

ropa puesta sobre una persona

vestida, utilice siempre una percha.

Para los tejidos que no sean el lino o

el algodón, mantenga la plancha a

algunos centímetros para no quemar

En caso de desbordamiento, elimine

a baja temperatura, ajuste el mando del

caudal de vapor en la posición mínima.

Para los tejidos delicados (•), accione

con moderación el mando del vapor

situado debajo del asa de la plancha

para evitar posibles fugas de agua.

La suela de la plancha: limpie la base de

la plancha una vez fría con una paño

húmedo o una esponja no abrasiva.

La base: de vez en cuando limpie las

partes plásticas con un paño suave.

12 • Desincruste fácilmente

Para prolongar la vida de la central de

vapor y evitar los rechazos de cal, la

central de vapor está provista de un

colector de cal integrado. Este colector,

colocado en la cuba, recupera

automáticamente la cal que se forma en

Principio de funcionamiento:

El indicador luminoso naranja “Calc-

Away System” parpadea - fig.13 en el

cuadro de mandos para indicar que el

recolector debe ser aclarado.

Una vez que la central de vapor se haya

enfriado por completo, retirar la tapa del

colector de cal - fig.14.

Desatornille completamente el recolector

y retírele de la caja, contiene la cal

acumulada en la cuba - fig.15.

Para limpiar bien el recolector basta con

enjuagarlo con agua corriente para

eliminar la cal que contiene - fig.16.

Vuelva a colocar el recolector en su sitio,

apretándolo bien para asegurar su

estanqueidad - fig.17.

Vuelva a colocar la tapa recolector de cal

en su sitio - fig.18.

¡ATENCIÓN! Esta operación no debe

realizarse hasta que la central de

vapor lleve desenchufada más de

dos horas y esté completamente fría.

Para realizar esta operación, la

central de vapor debe estar colocada

sobre un fregadero ya que podría

salir el agua del depósito durante la

No introduzca productos antical

(vinagre, antical industrial,…) para

aclarar el calderín: Podrían dañarlo.

Antes de vaciar la central de vapor,

es necesario dejarla enfriar durante

más de 2 horas, para evitar cualquier

riesgo de quemaduras.

No coloque nunca la plancha o su

base bajo el agua del grifo.

No utilice ningún producto de

mantenimiento o de descalcificación

para limpiar la suela o el calderín.

En la siguiente utilización pulse la

tecla “Restart” situada sobre el

cuadro de mandos para apagar el

piloto naranja “Calc-Away System”.

1800120549 DG88XX GRF Focus_110x154mm 28/10/10 16:30 Page37Si no es posible determinar la causa de una avería, diríjase a un Centro de Servicio Posventa

Homologado ROWENTA. Contacte con nuestro Servicio Consumidor 902 312 500.

Entréguelo al final de su vida útil, en un Centro de Recogida Específico o en uno

de nuestros Servicios Oficiales Post Venta donde será tratado de forma adecuada.

Problemas Causas Soluciones La central de vapor no seenciende o el indicador de laplancha y el Interruptorluminoso on/off no seencienden.El aparato no está conectado a la red. Verifique que el aparato esté conectado y pulse elinterruptor luminoso encendido / apagado.El agua sale por los orificiosde la suela.Usted utiliza el mando de vapor atemperatura demasiado baja oantes de que la plancha estécaliente.Disminuya el caudal de vapor cuando usted planche abaja temperatura (botón de mando de vaporlocalizado en el cuadro de mandos). Espere que elindicador luminoso de la plancha se apague antes deutilizar el mando de vapor.Utiliza demasiado a menudo elmando de vapor TURBO.Realice 2 o 3 presiones sobre el mando de vaporTURBO.El agua se condensa en los tubosporque utiliza el vapor porprimera vez o no lo ha utilizadodesde hace un tiempo.Pulse el mando de vapor fuera de la tabla de planchar, hasta que la plancha emita vapor.Aparecen manchas blancas enlos orificios de la suela de laplancha.El calderín produce cal, ya queno se ha enjuagadoregularmente.Aclare el colector cuando el indicador “Calc-AwaySystem” parpadee. Si el agua es demasiado calcárea,hágalo con más frecuencia.Ha utilizado productos químicosdescalcificantes o aditivos en elagua de planchado.Ha utilizado productos químicosdescalcificantes o aditivos en elagua de planchado.No añada nunca ningún producto en el depósito deagua independiente o en el calderín. (§ 1).La suela está sucia o marrón ypuede manchar la ropa.Usted utiliza una temperaturamuy elevada.Remítase a nuestros consejos sobre el ajuste de lastemperaturas. (§ 5).Su ropa no está bien enjuagadasi está almidonada.Pulverice el almidón sobre el reverso de la superficie aplanchar.No hay vapor. El depósito está vacío (indicadorluminoso del depósito vacíoencendido).Llene el depósito y pulse la tecla “Restart” que seencuentra en el cuadro de mandos.Hay poco o no hay vapor.El caudal de vapor está ajustadoal mínimo.Aumente el caudal de vapor (botón del cuadro de mandos).La temperatura está al máximo. La plancha está muy caliente y seca. En consecuencia,es menos visible.Rayas de agua aparecen en laropa.La funda de la tabla está mojadade agua porque no está adaptadaa la potencia de una central devapor.Comprobar que su tabla de planchar es adecuada(tabla con rejilla previene condensación).El indicador luminoso “depósitode agua independiente vacío”está encendido.No ha presionado la tecla“Restart” de puesta en marcha.Presione la tecla “Restart” de puesta en marchasituada en el cuadro de mandos.El depósito no se ha encajado afondo en su alojamiento.Encájelo bien a fondo en su alojamiento hasta oir“clic”.El colector desprende vapor asu alrededor.El colector está mal apretado. Apriete el colector.La junta del colector está dañada. Contacte con un centro de servicio autorizado.El aparato es defectuoso. No utilice más la central de vapor y contacte con unServicio Técnico Autorizado.El vapor se escapa por debajodel aparato.El aparato está defectuoso.No utilice más la central de vapor y contacte con unServicio Técnico Autorizado.El botón "Calc -Away System"está encendido.Usted no pulsó el botón"Restart".Pulsar el botón "Restart" situado sobre el visor demandos. 38

¡ ¡ PARTICIPE EN LA CONSERVACIÓN DEL MEDIO AMBIENTE ! !

Desenrole por completo o cabo eléctrico

Se se deparar com este tipo de

electrodomésticos). Estes aditivos

frente do gerador de vapor).

Desenrole por completo o cabo eléctrico

compartimento - fig.2.

eléctrica de tipo “terra” - fig.3.

cabo eléctrico (Velcro)

inofensivos. Este fenómeno sem

indicador luminoso de vapor está aceso

seleccionando o tipo de tecido a

utilize o débito de vapor máximo para

tipo de tecido a engomar), aguarde

situado no painel de comandos.

O gerador de vapor e o ferro estão

prontos para engomar quando o

indicador luminoso de vapor está aceso

aumente o débito do vapor. Se

que se forma no interior.

Técnica autorizado ROWENTA.
