MANUALE UTENTE Pro Perfect DG8880 ROWENTA

1800120549 DG88XX GRF Focus_110x154mm 28/10/10 16:30 Page26Conservare queste istruzioni

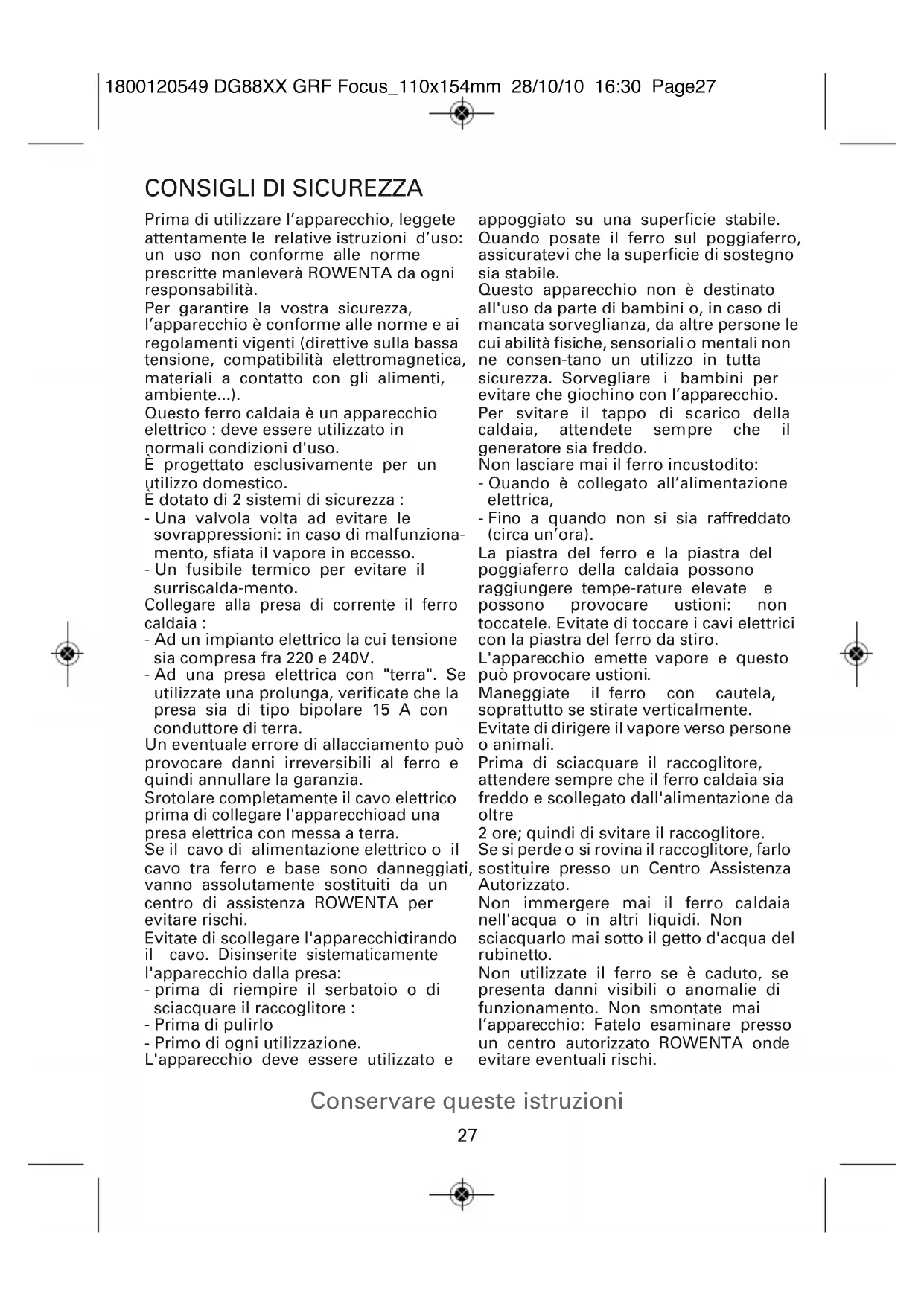

CONSIGLI DI SICUREZZA Prima di utilizzare l’apparecchio, leggete

attentamente le relative istruzioni d’uso:

un uso non conforme alle norme

prescritte manleverà ROWENTA da ogni

Per garantire la vostra sicurezza,

l’apparecchio è conforme alle norme e ai

regolamenti vigenti (direttive sulla bassa

tensione, compatibilità elettromagnetica,

materiali a contatto con gli alimenti,

Questo ferro caldaia è un apparecchio

elettrico : deve essere utilizzato in

normali condizioni d'uso.

È progettato esclusivamente per un

È dotato di 2 sistemi di sicurezza :

- Una valvola volta ad evitare le

sovrappressioni: in caso di malfunziona-

mento, sfiata il vapore in eccesso.

- Un fusibile termico per evitare il

Collegare alla presa di corrente il ferro

- Ad un impianto elettrico la cui tensione

sia compresa fra 220 e 240V.

- Ad una presa elettrica con "terra". Se

utilizzate una prolunga, verificate che la

presa sia di tipo bipolare 15 A con

conduttore di terra.

Un eventuale errore di allacciamento può

provocare danni irreversibili al ferro e

quindi annullare la garanzia.

Srotolare completamente il cavo elettrico

prima di collegare l'apparecchio

presa elettrica con messa a terra.

Se il cavo di alimentazione elettrico o il

cavo tra ferro e base sono danneggiati,

vanno assolutamente sostituiti da un

centro di assistenza ROWENTA per

Evitate di scollegare l'apparecchio

il cavo. Disinserite sistematicamente

l'apparecchio dalla presa:

- prima di riempire il serbatoio o di

sciacquare il raccoglitore :

- Primo di ogni utilizzazione.

L'apparecchio deve essere utilizzato e

appoggiato su una superficie stabile.

Quando posate il ferro sul poggiaferro,

assicuratevi che la superficie di sostegno

Questo apparecchio non è destinato

all'uso da parte di bambini o, in caso di

mancata sorveglianza, da altre persone le

cui abilità fisiche, sensoriali o mentali non

ne consen-tano un utilizzo in tutta

sicurezza. Sorvegliare i bambini per

evitare che giochino con l’apparecchio.

Per svitare il tappo di scarico della

caldaia, attendete sempre che il

generatore sia freddo.

Non lasciare mai il ferro incustodito:

- Quando è collegato all’alimentazione

- Fino a quando non si sia raffreddato

La piastra del ferro e la piastra del

poggiaferro della caldaia possono

raggiungere tempe-rature elevate e

possono provocare ustioni: non

toccatele. Evitate di toccare i cavi elettrici

con la piastra del ferro da stiro.

L'apparecchio emette vapore e questo

può provocare ustioni.

Maneggiate il ferro con cautela,

soprattutto se stirate verticalmente.

Evitate di dirigere il vapore verso persone

Prima di sciacquare il raccoglitore,

attendere sempre che il ferro caldaia sia

freddo e scollegato dall'alimentazione da

2 ore; quindi di svitare il raccoglitore.

Se si perde o si rovina il raccoglitore, farlo

sostituire presso un Centro Assistenza

Non immergere mai il ferro caldaia

nell'acqua o in altri liquidi. Non

sciacquarlo mai sotto il getto d'acqua del

Non utilizzate il ferro se è caduto, se

presenta danni visibili o anomalie di

funzionamento. Non smontate mai

l’apparecchio: Fatelo esaminare presso

un centro autorizzato ROWENTA onde

evitare eventuali rischi.

1800120549 DG88XX GRF Focus_110x154mm 28/10/10 16:30 Page27DESCRIZIONE

1• Che acqua utilizzare ?

L'apparecchio è stato progettato per

funzionare con acqua di rubinetto. Se

l'acqua di rubinetto contiene molto

calcare, è necessario creare una miscela

composta per il 50% da acqua di

rubinetto e per il 50% da acqua

demineralizzata reperibile in commercio.

In alcune regioni litoranee, il contenuto

salino dell'acqua può essere molto

elevato. In tal caso, utilizzare unicamente

acqua demineralizzata.

Addolcitore d'acqua:

Esistono diversi tipi di addolcitori

d'acqua e la maggior parte di essi può

essere utilizzata nel ferro a caldaia. Ciò

nonostante alcuni addolcitori, in

particolare quelli che utilizzano prodotti

chimici come il sale, possono provocare

colature bianche o marroni. È il caso

soprattutto delle brocche filtranti.

Se si riscontra questo tipo di problema,

si consiglia di utilizzare acqua di

rubinetto non trattata o acqua in

Una volta cambiata l'acqua saranno

necessari più utilizzi per risolvere il

problema. Per il primo utilizzo in

modalità vapore, si consiglia di utilizzare

un panno usato che possa essere gettato

via, al fine di evitare danni agli abiti.

Non utilizzare mai acqua piovana o

acqua contenente additivi (come ad

esempio amido, profumo o acqua

prodotta da altri elettrodomestici). Gli

additivi possono alterare le

caratteristiche fisiche del vapore e, in

presenza di alte temperature, formare

depositi nella camera di vaporizzazione

in grado di macchiare la biancheria.

2 • Preparare il ferro caldaia

Posizionare il ferro caldaia su una

superficie stabile, piana e resistente al

Rimuovere il serbatoio estraibile per

l'acqua con l'aiuto del manico (situato

sulla parte anteriore del ferro caldaia).

Riempite il serbatoio senza superare il

livello Max. - fig.1.

Riposizionatelo con cura nel suo

alloggiamento fino al “clic”.

Srotolare completamente il cavo elettrico

ed estrarre il cavo vapore dal suo

alloggiamento - fig.2.

Collegare il ferro caldaia ad una presa

elettrica con messa a terra - fig.3.

(secondo il modello)

4. Termostato regolazione temperatura

5. Supporto poggiaferro

7. Scomparto raccoglitore di calcare

8. Avvolgicavo (Velcro)

9. Spia luminosa ferro da stiro

10. Fissaggio per il posizionamento del

12. Vano per riporre il cavo vapore

13. Raccoglitore di calcare “Calc-Away

a. Pulsante di regolazione

b. Spia “Calc-Away System”

c. Tasto “RESTART” di riavvio

d. Spia pronto vapore

e. Interruttore luminoso

f. Spia “Serbatoio vuoto”

3 • Avviare il ferro caldaia

Accendete l’interruttore luminoso acceso

/ spento - fig.4, si accende. La spia verde

(posizionata sul pannello di controllo)

lampeggia e la caldaia si scalda. Dopo

circa un minuto, e regolarmente durante

l'uso, la pompa elettrica di cui è dotato

l'apparecchio invia l'acqua nella caldaia.

Questa operazione produce un rumore

La caldaia e il ferro da stiro sono pronti

per la stiratura quando la spia del vapore

è accesa e la spia del ferro è spenta.

4 • Funzionamento quadro

• Spia verde lampeggiante - fig.6:

riscaldamento caldaia.

Spia verde fissa - fig.7 : il vapore è pronto.

• Spia rossa fissa - fig.11 : il serbatoio è

• La spia arancione “Calc-Away System”

lampeggia - fig.13 : è necessario sciacquare

5 • Per stirare con il vapore

Posizionare il pulsante di regolazione

della temperatura - fig.5 del ferro da stiro

sul tipo di tessuto da stirare - fig.6. La

spia luminosa del ferro si accende.

MODALITÀ ECO: Il ferro a cal-

daia può funzionare in moda-

lità ECO a basso consumo

energetico,* garantendo co-

munque una portata di vapore

sufficiente per una stiratura efficace. A tal

fine, una volta regolato correttamente il

termostato del ferro (vedere la tabella ri-

portata qui sopra), occorre posizionare la

manopola di regolazione del vapore sul

segmento ECO. È possibile utilizzare la

modalità ECO su tutti i tipi di tessuto. Tut-

tavia, per i tessuti molto spessi o molto

stropicciati si consiglia di utilizzare la por-

tata massima di vapore per garantire un

* rispetto alla portata di vapore massima

Durante la stiratura, la spia luminosa del

ferro e la spia luminosa del vapore

pronto si accende e si spegne, a seconda

delle esigenze di riscaldamento senza

interrompere l’utilizzo. Per ottenere

vapore, premere sul comando vapore

situato sotto la maniglia del ferro - fig.8.

Il vapore si ferma rilasciando il comando.

Durante la prima utilizzazione, può

esserci una fuoriuscita di fumo o di odore

assolutamente innocua. Tale fenomeno

non ha nessun effetto sull'utilizzazione e

scomparirà rapidamente.

T IPO DI TESSUTOREGOLAZIONE DELLAMANOPOLA DELLATEMPERATURA R EGOLAZIONEDEL PULSANTEDEL VAPORE T ESSUTI SINTETICI(Polyester, Acétate,Acrylique, Polyamide) •

Al momento della prima utilizzazione

o se non avete usato il vapore da un

premete più volte successivamente il

pulsante vapore - fig 8 con il ferro

lontano dai panni da stirare. Ciò

permetterà l'eliminazione dell'acqua

fredda dal circuito vapore.

Regolare il termostato del ferro da

Cominciate stirando i tessuti a bassa

temperatura e continuate con quelli a

temperature più elevate. Ogni volta

che cambiate tipo di tessuto, aspettate

che la spia si spenga. Se dovete stirare

indumenti con diverse fibre regolate la

temperatura di stiratura sulla fibra più

delicata. Se dovete stirare indumenti

1800120549 DG88XX GRF Focus_110x154mm 28/10/10 16:30 Page296. Utilizzate il vapore turbo

Date 2 o 3 impulsi sul comando vapore

turbo - fig. 9 per ottenere puntualmente

vapore extra per stirare i tessuti spessi,

eliminare le pieghe o per una stiratura

verticale più potente.

7 • Per togliere le pieghe

Regolate il pulsante di regolazione del

ferro da stiro e la manopola di

regolazione quantità di vapore che si

trova sul pannello comandi sulla

posizione maxi. Appendete l’indumento

sulla gruccia e tenete il tessuto

leggermente teso con una mano.

Premete ad intermittenza il pulsante

vapore - fig.8 (che si trova sotto

l’impugnatura del ferro da stiro)

effettuando un movimento dall’alto in

Esempi d’utilizzo della funzione stiratura

• Stirare sulla gruccia i tessuti delicati

che non volete che entrino a contatto

• Rinfrescare una camicia o un abito

poco prima di indossarlo.

8 •Stirare senza vapore

Non premere il pulsante di controllo

vapore sull’impugnatura del ferro.

9 • Riempite nuovamente il

Non avete più getto di vapore. La spia

rossa si accende - fig.11 : il serbatoio è

Rimuovere il serbatoio estraibile per

l'acqua con l'aiuto del manico (situato

sulla parte anteriore del ferro caldaia) -

fig.12 e riempirlo - fig.1 senza oltrepassare

Riporlo accuratamente nel suo

alloggiamento fino a sentire un “clic”.

Premere il tasto Restart di riavvio, situato

sul quadro degli strumenti.

La caldaia e il ferro da stiro sono pronti

per la stiratura quando la spia del vapore

è accesa e la spia del ferro è spenta.

10 • Riporre il ferro caldaia

Premere l’interruttore luminoso

acceso/spento e togliere la spina dalla

presa di corrente. Riporre il ferro sulla

piastra riponi-ferro presente sulla caldaia.

Raccogliere il cavo, piegarlo in due.

ATTENZIONE! Utilizzate la funzione

vapore turbo con cautela perché

l’eccezionale potenza del vapore può

provocare delle bruciature.

Evitate di poggiare il ferro da stiro su

una piastra poggiaferro metallica,

potrebbe danneggiarsi. Poggiatela

piuttosto sulla piastra poggiaferro

della caldaia: é infatti fornita di

gommini antiscivolo ed é stata ideata

per resistere a temperature elevate.

Dato che il vapore prodotto è molto

caldo, non togliete mai le grinze di

un abito su una persona, ma sempre

Per i tessuti diversi dal lino o dal

cotone, mantenete il ferro ad alcuni

centimetri di distanza per non

bruciare il tessuto.

In caso di fuoriuscita, eliminate

di lana premete ad impulsi il pulsante

vapore senza posare il ferro da stiro

Eviterete in tal modo di rovinarlo.

Regolare la manopola di quantità di

vapore: Se dovete stirare un tessuto di

un certo spessore aumentate la

quantità di vapore. Se dovete stirare a

bassa temperatura regolate la

manopola di quantità del vapore sul

minimo. Per i tessuti delicati (•), aziona

con molta moderazione il comando

vapore situato sotto la maniglia del

ferro da stiro per evitare delle

eventuali colature di liquido.

1800120549 DG88XX GRF Focus_110x154mm 28/10/10 16:30 Page30Disporre il cavo vapore nel suo

Lasciare raffreddare il ferro caldaia

almeno un'ora prima di riporlo se si

intende conservarlo in un armadio o in

uno spazio ristretto. È possibile riporre

il ferro caldaia in totale sicurezza.

PULIZIA E MANUTENZIONE

11 • Pulite il vostro

La piastra: pulire la piastra del ferro

quando è completamente fredda con un

panno umido o con una spugna non

La caldaia: Pulite di tanto in tanto le parti

di plastica con un panno morbido.

12 • Decalcificare facilmente

Per prolungare la durata di vita del ferro

caldaia ed evitare i residui di calcare, il

ferro caldaia è dotato di un raccoglitore

di calcare integrato. Questo contenitore,

situato nel cestello, recupera

automaticamente il calcare che si forma

Principio di funzionamento:

a spia arancione “Calc-Away System”

lampeggiante - fig.13 ul pannello di

controllo avverte della necessità di

sciacquare il raccogli-calcare.

Quando il ferro caldaia si è

completamente raffreddato, rimuovere il

raccoglitore di calcare - fig.14.

Svitate completamente il contenitore e

staccatelo dal corpo dell'apparecchio: in

esso viene raccolto il calcare accumulato

nel cestello - fig.15.

Per pulire a fondo il contenitore è

sufficiente sciacquarlo con acqua

corrente per eliminare tutto il calcare -

Riponete il contenitore nel suo

alloggiamento, riavvitandolo completamente

per garantire la tenuta - fig.17.

Rimettete la mascherina raccogli-calcare

al suo posto - fig.18.

ATTENZIONE ! Questa operazione

deve essere effettuata

esclusivamente quando il ferro

caldaia è stato scollegato

dall'alimentazione da oltre due ore e

risulta completamente freddo.

Per effettuare questa operazione, il

ferro caldaia deve trovarsi vicino ad

un lavandino poiché l'acqua otrebbe

fuoriuscire dal serbatoio al momento

Persciacquare la caldaia non

utilizzate assolutamente prodotti di

decalcificazione : potrebbero

Prima di procedere alla

decalcificazione del ferro caldaia, è

assolutamente necessario lasciarlo

raffreddare per oltre 2 ore, per

evitare eventuali rischi di ustioni.

Non mettete mai il ferro da stiro o la

caldaia sotto il getto d'acqua del

Non usate nessun detersivo né

prodotto anticalcare per pulire la

piastra del ferro o la caldaia.

Al successivo utilizzo premete il tasto

“Restart” situato sul pannello di

controllo per spegnere la spia

arancione “Calc-Away System”.

1800120549 DG88XX GRF Focus_110x154mm 28/10/10 16:30 Page31Se non fosse possibile determinare la causa di un'anomalia rivolgetevi ad un centro

assistenza tecnica autorizzato ROWENTA.

i Il vostro apparecchio è composto da diversi materiali che possono essere riciclati.

‹ Lasciatelo in un punto di raccolta o presso un Centro Assistenza Autorizzato.

Problemi Possibili cause Soluzioni Il ferro caldaia non si accendeo la spia del ferro el'interruttore luminosodi avvio/arresto non sonoaccesi.L’elettrodomestico non è acceso. Verificate che l’apparecchio sia correttamente collegatoe premete sull’interruttore acceso/spento.L’acqua cola attraverso i foridella piastra.Utilizzate il comando vaporeprima che il ferro sia caldo.Diminuite la potenza di erogazione del vapore quandostirate a bassa temperatura (comando vapore sulpannello di controllo). Attendete che la spia del ferro sispenga prima di azionare il comando vapore.Si utilizza troppo frequentementeil comando vapore TURBO.Dare 2 o 3 impulsi sul comando vapore TURBO.L'acqua si è condensata nei tubipoiché utilizzate il vapore per laprima volta o non l'aveteutilizzata da qualche tempo.Premere il tasto del comando vapore umido lontanodall'asse da stiro, finché il ferro non emette vapore.Colature bianche o scureescono dai fori della piastra.Dalla caldaia fuoriesce il calcarepoiché non è sciacquataregolarmente.Sciacquare il raccoglitore quando la spia “Calc-AwaySystem” lampeggia. Se l'acqua della zona di residenzaè particolarmente calcarea, aumentare la frequenza.Dai fori della piastra fuoriesceuna materia nerastra che sporcagli indumenti.State utilizzando sostanzechimiche decalcificanti o additivinell'acqua da stiro.Non aggiungere questi tipi di prodotti nel serbatoiod’acqua amovibile o nella caldaia. Contattate unCentro Assistenza Autorizzato.La piastra è sporca e puòdanneggiare i tessuti.Utilizzate una temperatura troppoelevate.Seguite le nostre indicazioni per regolare latemperatura.I vostri panni non sonosufficientemente risciaquati dopol'utilizzo dell'amido.Spruzzate sempre l'appretto sull'interno dei capi dastirare.Non c’è vapore o c’è pocovapore.Il serbatoio d’acqua amovibile èvuoto (spia rossa).Riempite il serbatoio d’acqua amovibile. Verificate cheil serbatoio d'acqua amovibile sia ben posizionato finoa udire il "clic".Non c’è vapore o c’è pocovapore.La potenza di erogazione delvapore è regolata al minimo.Aumentate la potenza di erogazione del vapore(pulsante della caldaia).La temperatura della piastra èalla massima potenza.Il vapore, è bollente e secco. Di conseguenza è menovisibile.Strisce d’acqua rimangono sullabiancheria.La fodera dell'asse da stiro èimpregnata di acqua poiché nonè idonea alla potenza di un ferrocaldaia.Controlla che l’asse sia adatto (asse con griglia chepreviene condensa).La spia rossa "serbatoiod'acqua amovibile vuoto" èaccesa.Non avete premuto il tasto"Restart".Premete sul tasto "Restart" per spegnere la spia.Il serbatoio non è collocatocorrettamente nel suoalloggiamento. Riporlo accuratamente nel suo alloggiamento fino asentire un “clic”. Fuoriesce del vapore attorno alcollettore.Il collettore è stretto male. Ristringere il collettore.La guarnizione del collettore èdanneggiata.Contattare 1 centro assistenza autorizzato.L’apparecchio è difettoso. Non utilizzare il ferro caldaia e contattare un CentroAssistenza Autorizzato.Fuoriesce vapore da sottol’apparecchio. L'apparecchio è difettoso.Non utilizzare il ferro caldaia e contattare un CentroAssistenza Autorizzato.La spia "Calc-Away System" èaccesa.Non avete premuto il tasto“Restart” per riavviare il ferrocaldaia.Premete il tasto “Restart” sul pannello comandi. PARTECIPIAMO ALLA PROTEZIONE DELL’AMBIENTE

compartimento - fig.2.

Modeli : DG87xx serie - DG50xx serie – DG84xx serie – DG98xx serie – DG88xx serie
