Tipo de produto	Coifa
Marca	GORENJE
Modelo	BHI681ES
Utilização	Versão exaustora (evacuação externa) ou filtrante (reciclagem interna)
Número de velocidades	3 (mínima, média, máxima)
Iluminação	LED 3W máx., base E14
Filtro antigordura	Metálico, lavável em lava-louças ou à mão (todos os meses)
Filtro de carvão	Ativo, substituir a cada 4 meses no máximo (versão reciclagem)
Distância mínima da mesa de cozimento	50 cm (elétrico) / 65 cm (gás ou misto)
Alimentação elétrica	220-240 V, conexão à rede
Material	Aço inoxidável e vidro (estimativa)
Dimensões (L x P x A)	600 x 500 x 150 mm (estimativa para coifa embutida)
Peso	Aproximadamente 12 kg (estimativa)
Nível sonoro	55-65 dB(A) (estimativa)
Comandos	Painel com botões de pressão para iluminação e velocidades
Tipo de montagem	Embutível ou sob armário
Diâmetro de saída de ar	150 mm (estimativa padrão)
Acessórios incluídos	Grade de aspiração, filtros, manual
Acessórios opcionais	Válvula antirretorno de fumaça, filtro de carvão
Normas de segurança	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Manutenção externa	Pano úmido com detergente líquido neutro
Substituição da lâmpada	LED 3W E14 (máximo), desconectar a alimentação antes
Garantia	2 anos (estimativa legal)

Perguntas frequentes - BHI681ES GORENJE

Qual é a distância mínima entre a coifa e a mesa de cozimento?

A distância mínima é de 50 cm para um fogão elétrico e de 65 cm para um fogão a gás ou misto. Se o seu aparelho de cozimento especificar uma distância maior, respeite-a.

Como limpar o filtro antigordura?

O filtro antigordura metálico deve ser limpo uma vez por mês. Você pode lavá-lo à mão com um detergente não agressivo ou na lava-louças em baixa temperatura e ciclo rápido. A lavagem na lava-louças pode descolorir o filtro sem afetar seu desempenho.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão ativo deve ser trocado a cada 4 meses no máximo (ou mais frequentemente se a coifa for muito usada). Ele não pode ser limpo nem regenerado.

Que tipo de lâmpada usar para a substituição?

Use apenas lâmpadas LED de 3W máximo, base E14. Antes de tocar nas lâmpadas, certifique-se de que estão frias e desconecte o aparelho.

Posso usar a coifa com um fogão a gás?

Sim, mas respeite uma distância mínima de 65 cm entre a coifa e a superfície de cozimento. O ambiente deve estar adequadamente ventilado quando a coifa for usada com aparelhos a gás.

Como passar da versão exaustora para a versão reciclagem?

Para usar a coifa na versão reciclagem, você deve instalar um filtro de carvão ativo (não fornecido) e certificar-se de que o ar reciclado é devolvido ao ambiente. Na versão exaustora, o ar é evacuado para o exterior através de um duto.

O que fazer se a iluminação não funcionar?

Verifique primeiro se as lâmpadas estão corretamente inseridas em seus soquetes. Se o problema persistir, contate o serviço de atendimento ao cliente antes de substituir as lâmpadas.

Posso limpar a coifa com produtos abrasivos?

Não, use exclusivamente um pano úmido com detergente líquido neutro. Evite álcool, abrasivos e ferramentas de limpeza duras que possam danificar a superfície.

A coifa deve ser desconectada antes da manutenção?

Sim, desconecte sempre a coifa da rede elétrica antes de qualquer limpeza ou manutenção (remova o plugue ou desligue o disjuntor). Use luvas de trabalho.

O que fazer em caso de mau funcionamento?

Consulte primeiro o manual para verificações básicas. Se o problema persistir, contate um serviço de assistência técnica autorizado ou um profissional qualificado. Não realize modificações elétricas ou mecânicas por conta própria.

MANUAL DE UTILIZADOR BHI681ES GORENJE

PT Instruções para montagem e'utilisation

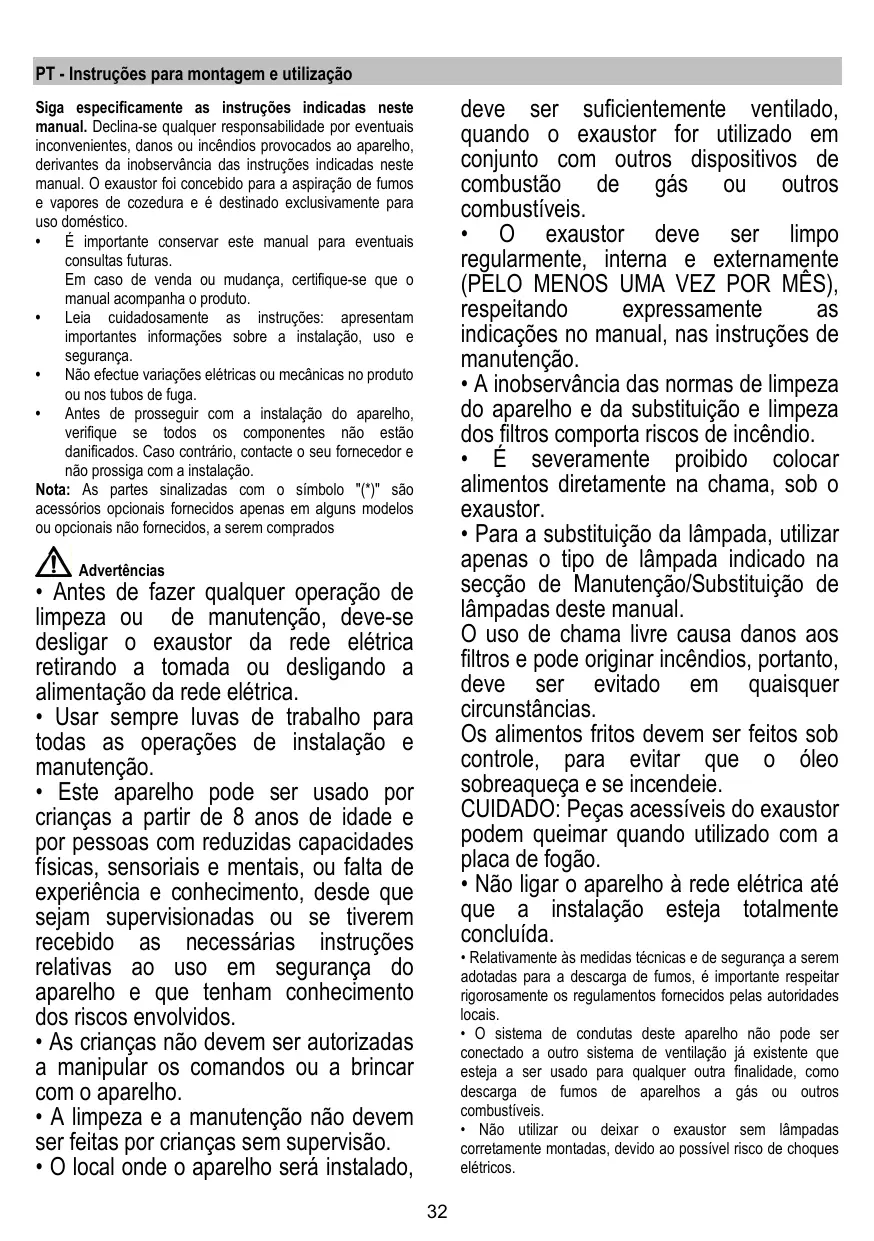

PT - Instruções para montagem e'utilisation

Siga inicialmente as instruções indicadas neste manual. Declina-se qualquer responsabilitadper eventuais invenrientes, danos ou incéndios provocados ao aparecido, derivantes da inobservência das instruções indicadas在这ene manual. O exaustor foi concebido para a aspiração de fumos e vapeores de cozedura e é destinado exclusivamente para uso dométrico.

• É importante conservar este manual para eventuais consultas futuras.
  Em caso de vendao ou mudanca, certifique-se que o manual acompanha o produits.
• Leia preocupadasamente as instruções: apareceras: importantes informações sobre a instalação, uso e segurarça.
• Não efectue variações eletricas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Note: As partes sinalizadas com o símbolo "(*)" são acessórios.optionais fornecidos apenas em algumas modelos ou optionais não fornecidos, a serem comprados

Advertências

• Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elética retirando a tomada ou desligando a alimentacao da rede elética.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenacao.
• Este aparecido pode ser Usedo por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiência e conhecelto, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relatives ao uso em segurar do aparecido e que tenham conheçamento dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho sera instalado,

deve ser suficientemente ventilado, quando o exaustor for utilizes em acontecido com outros dispositivos de combustão de gas ou outros combustíveis.

• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservação das normas de limpeza do aparecido e da substituição e limpeza dos filtros compora riscos de incência.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas destemanual.
  O uso de chama livre causa danos aois filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstancias.
  Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobreaqueça e se incendeie.
  CUIDADO: Peças acessveis do exaustor podem queimar quando utilizes com a placar de fogão.
• Não ligar o aparecido à rede electrica até que a instalação esteja totalmente conclusão.
• Relativamente às medidas tínicas e de segurarça a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de conduitas deste aparheiro não pode ser connectado a outras sistemas de ventilação já existente que esteja a ser uso para qualquer outras finalidade, como descarga de fudos de aparhos a gás ou outros combustíveis.

• Não utilizes ou deixa o exaustor sem lâmpadas corretamente montadas, devo ao possível risco de Choques eletricos.

• Nunca utiliser o exaustor sem as grades montadas corretamente.

• O exaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que sera specifically indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalacao, ou, se não for fornecido, compar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulgar um centro de assistência autorizada ou técnico inicial.

ATENÇAO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos eletricos.
• Não utilizes com um programador, temporizador, telecomando分开 ou qualquer除外 dispositivo que se ativa automaticamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento eletrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produits, está aaabdar a evacitar potenciais consequencias negativas para oambiente e para a saude Pública, que poderiam derivar de umanuseamento de dispersao inadequada deste produits.

O symbolo no produits ou nos documents que acompanham o produits, indica que este aparelho nao pode receber um tratamento semelhante ao de uma dispersao domestica.

Pelo contrário,deferá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao de deserdimentos.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminacao de desperdimentos domesticos ou a loja onde adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para una utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando comesar a cozinhar e mantenha-o em função por mais eles minutos antes ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvalho quando necessário, para manter uma boa eficiência na

redução dos odeores. Limpe o(s) filtró(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo doSYSTEMA de conduitas indicado neste manual para optimizar a eficiência e minimizar o ruido.

Uso

A coífa é fabricada para ser realizada na versão aspirante,

com evacuacao externa , ou filtrante, com recirculacao interna

Instalacao

A distência minima entre a superficie de suporte dos recipientes sobre o fogo e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogoes electrolycos e 65 cm no caso de fogoes a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, delve-se levar em conta esta indicação.

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, postedem zona accesivel, mesmo deposito da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona accesivel, mesmo deposito da instalação, aplicar um interruptor bipolar, em conformidade com a forma que asseguire a desconexão completeness da rede nas condições da categoria de sobretensão III, deordo com as regras de instalação.

ATENÇAO!

Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verifcar o seu funciona, e verificar se o cabo de rede está montado corretilmente.

Funcionamento

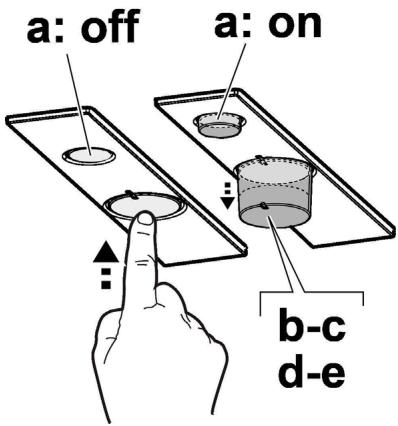

O exaustor vem equipado com um painei de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.

a. ON/OFF luzes
b. OFF motores
c. - d. - e. Potência minima de aspiração (c.), media (d.), Tmaxima (e.).

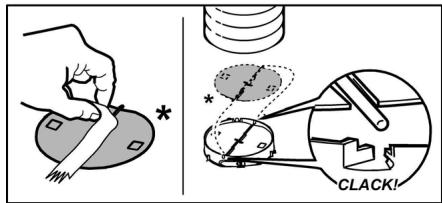

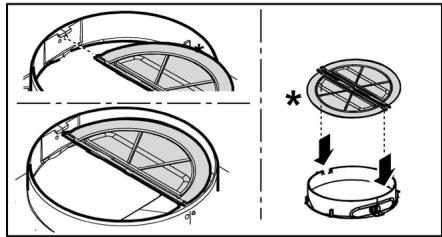

Como opção, sera fornecida uma Válvula de Anti-Returno dos Fumos para ser instalada. Se as condições de instalação o exigirem (se, por exemplo, não existir qualquer proteçção contra a passagem acidental do ar de fora para dentro),,inserir a válvula no alojamento previsto que se encontrar no interior da Ligação de Saída do Ar antes de instalar o tubo de exaustão.

Fig. 5

Manutenção

O Filtro de gordura delve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na boa de lavar louça a baixas temperatas e com um ciclo breve.
O fazer metalico para a gordura pode perdcer cor com as lavagens na区内aLouça,mas as suascharacteristicas defiltracao não se alteram.

Filtro de carvão activo (so para a versão filtrante)

A)saturação doimento de carvão ativado verifica-se antes um uso mais ou menos prolongado, em funcão do tipo de cozedura e da regularidade da limpeza doimento de gorduras. Em todo caso, é necessário substituir o cartucho no maximo a cada 4 meSES.

Não pode ser lavado ou regenerado.

Substituição das lampadas

Fig. 7

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certifique-se que está frias.

Tirar a greilha de aspiração para ter acesso à zona das lâmpadas.

Substituir a lampada danificada.

Utilizar apenas lampadas LED de 3W-E14 no máximo. Para mais informações, consulutar a folha em anexo "ILCOS D" (posicao alfanumerica "1d").

Se a iluminação não funciona, verifique se as lampadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.
