BHI681ES - Köksfläkt GORENJE - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	GORENJE
Modell	BHI681ES
Användning	Utsugsversion (extern avluftning) eller filterversion (intern recirkulation)
Antal hastigheter	3 (minimum, medel, maximum)
Belysning	LED 3W max, sockel E14
Fettfilter	Metall, diskmaskin- eller handtvättbart (varje månad)
Kolfilter	Aktivt, ska bytas var 4:e månad som mest (filterversion)
Minsta avstånd från spishäll	50 cm (elektrisk) / 65 cm (gas eller kombi)
Elanslutning	220-240 V, anslutning till elnätet
Material	Rostfritt stål och glas (uppskattning)
Mått (B x D x H)	600 x 500 x 150 mm (uppskattning för inbyggnadsfläkt)
Vikt	Cirka 12 kg (uppskattning)
Ljudnivå	55-65 dB(A) (uppskattning)
Manövrering	Panel med tryckknappar för belysning och hastigheter
Monteringstyp	Inbyggnad eller under skåp
Luftutloppsdiameter	150 mm (standarduppskattning)
Medföljande tillbehör	Suggrill, filter, bruksanvisning
Tillvals tillbehör	Rökbackventil, kolfilter
Säkerhetsstandarder	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Utvändigt underhåll	Fuktig trasa med neutralt flytande rengöringsmedel
Lampbyte	LED 3W E14 (max), koppla bort strömmen innan
Garanti	2 år (lagstadgad uppskattning)

Vanliga frågor - BHI681ES GORENJE

Vad är minsta avstånd mellan fläkten och spishällen?

Minsta avstånd är 50 cm för en elektrisk spis och 65 cm för en gas- eller kombispis. Om din spis anger ett större avstånd, följ det.

Hur rengör man fettfiltret?

Metallfettfiltret ska rengöras en gång i månaden. Du kan tvätta det för hand med ett milt rengöringsmedel eller i diskmaskin på låg temperatur och snabbt program. Diskmaskinstvätt kan bleka filtret men påverkar inte prestandan.

När ska kolfiltret bytas?

Aktivt kolfilter ska bytas senast var 4:e månad (eller oftare om fläkten används mycket). Det kan inte rengöras eller återvinnas.

Vilken typ av lampa ska användas vid byte?

Använd endast LED-lampor på max 3W, sockel E14. Se till att lamporna är kalla och koppla bort apparaten från elnätet innan du rör vid dem.

Kan jag använda fläkten med en gasspis?

Ja, men håll minst 65 cm avstånd mellan fläkten och spisytan. Rummet måste vara väl ventilerat när fläkten används tillsammans med gasapparater.

Hur byter man från utsugsversion till recirkulationsversion?

För att använda fläkten i recirkulationsversion måste du installera ett aktivt kolfilter (ingår ej) och se till att den renade luften leds tillbaka in i rummet. I utsugsversion leds luften ut genom en kanal.

Vad gör jag om belysningen inte fungerar?

Kontrollera först att lamporna är korrekt insatta i sina hållare. Om problemet kvarstår, kontakta kundtjänst innan du byter lampor.

Kan jag rengöra fläkten med slipande medel?

Nej, använd endast en fuktig trasa med neutralt flytande rengöringsmedel. Undvik alkohol, slipmedel och hårda rengöringsverktyg som kan skada ytan.

Måste fläkten kopplas bort före underhåll?

Ja, koppla alltid bort fläkten från elnätet före rengöring eller underhåll (dra ur kontakten eller stäng av säkringen). Använd arbetshandskar.

Vad gör jag vid funktionsfel?

Läs först bruksanvisningen för grundläggande kontroller. Om problemet kvarstår, kontakta en auktoriserad serviceverkstad eller en behörig fackman. Gör inga elektriska eller mekaniska ändringar själv.

BRUKSANVISNING BHI681ES GORENJE

SV Monterings- och bruksanvisningar

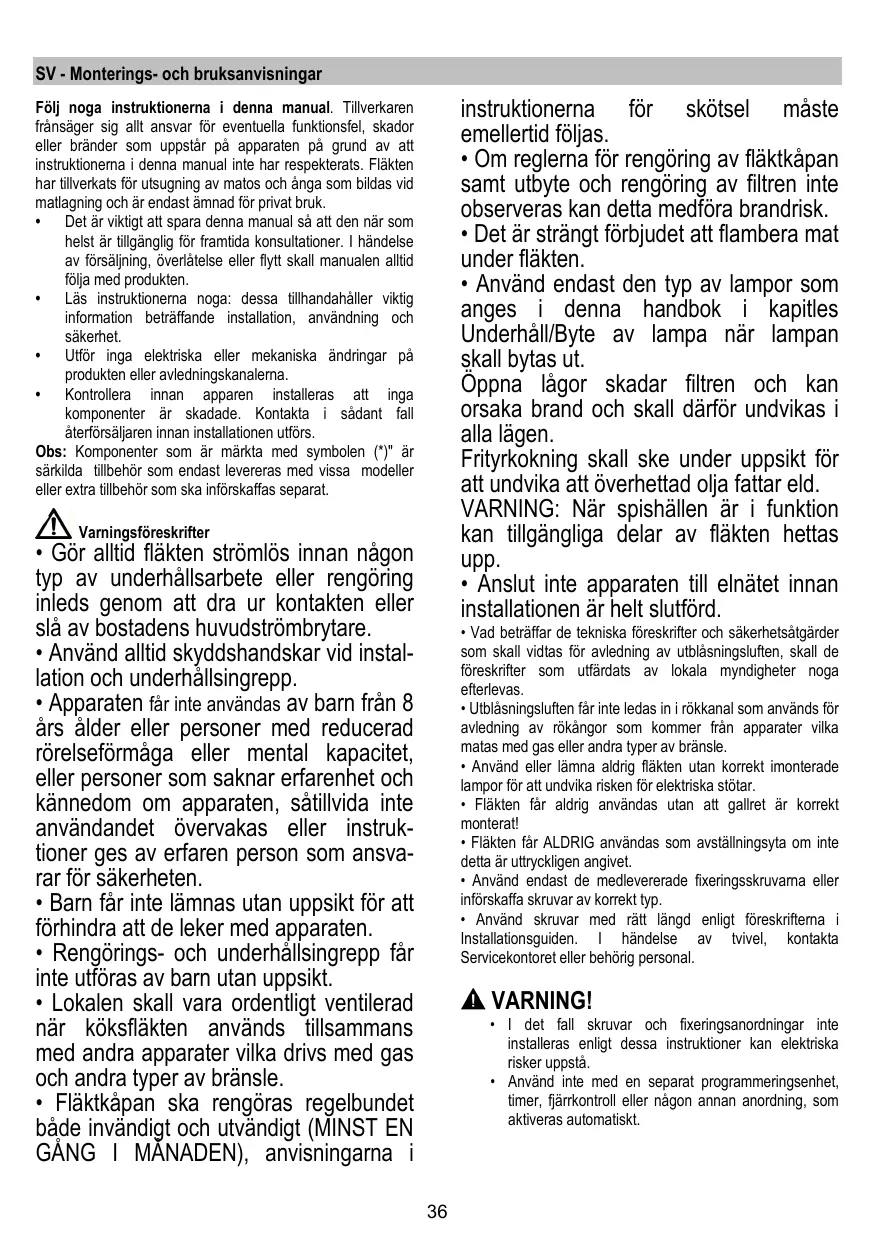

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella funkictionsfel, skador erler bränder som uppSTAR pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

• Det ār viktigt att spara denna manual sa att den nar som helst ār tillganglig für framtda konsultationer. I handelse av fösäljnig, overlátelse eller flytt skall manualen alltid folja medprodukten.
• Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sökerhet.
• Utför inga elektriska eller mekaniskaändringarpå produitenEller avledningskanalerna.
• Kontrollerainnanappareninstallerasattingakomponenterar skadade.Kontaktaisadayantfallaterforsaljareninnaninstallationenutfs.

Obs: Komponenter som ar märkta med symbolen (^*) ar särkilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska inforskaffas separat.

Gör alltid fläkten strömlös innan pågon typ av underhällsarbete erler rengöring inleds genom att dra ur kontakten ellersla av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och underhällsingrepp.
- Apparaten fär inte användas av barn frän 8 Års älder eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sätllvida inte användandet övervakas eller instruk-tioner ges av erfaren person som ansvarar for sakerheten.
Barn fär inte lämnas utan uppsikt for att forhindra att de leker med apparaten.
- Rengörings- och underhällsingrepp fär inte utföras av barnutan uppsikt.
- Lokalen skall vara ordentigt ventilerad nar koksflakten anvands tillsammans med andra apparater vilka drives med gas och andra typ er av bransle.
Fläktkapan skarengorras regelbundet bade invändigt och utvändigt (MINST EN GANG I MANADEN), anvisningarna i

instruktionerna ffor skötsel maste emellertid foljas.

• Om reglerna for rengöring av fläktkåpan somt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
• Det År strängt forbjudet att flambera mat under fläkten.
• Använd endast den typ av lampor som anges i denna handbok i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Oppna lager skadar filtren och kan ansaka brand och skall daffor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen är i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar helt slutford.

Vad beträffar de tekniska foreskrifter och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.
- Utlblånsnlofuften fär inte ledas i rökkanal som används for avledning av rokängor somkommen frän apparater vilka matas med gas eller andra typ av bransle.
- Använd eller lamna aldrig fläkten utan korrekt imonerade lampor for att undvika risken for elektriska stötar.
Flakten fär aldrig användas utan att gallret ar korrekt monterat!
- Fläkten fär ALDRIG användas som avständningsyta om inte detta är uttrycklig angivet.
- Använd endast de medlevererade fixeringssskruvama aller inforskaffa skruvar av korrekt typ.
- Använd skruvar med rätt langd enlgit foreskriftema i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret aller behörig personal.

WARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enlistigt dessa instruktioner kan elektriska risker uppsta.
• Använd inte med en separat programmeringsenhet, timer, fjärkrontroll eller nedgon annan anordning, som aktiveras automatiskt.

Denna produktär märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var hälsa, som annars kan bl följden om Produkten inte hanteras på rätt satt.

Symbolen – på Produkten, eller i medfoljande dokumentation, indikerar att denna produit inte fär behandlas som vanligt hushällsavfall. Den skall i stället lämnas in på en lamplig upssamplingsplats for ätervinning av elektrisk och elektronisk utrustning. Produktien måste kasseras enligt lokala miljöbestammelser für avfallshantering.

För mer information om hantering, ätervinning och äteranvändning av denna produkt, var god kontakta de lokala myndighetema, ortens sophanteringstjänst eller butiken)därprodukten inhandlades.

Apparat utformad, testad och tillverkad i enligheit med:

Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Räd für en korrekt användning für att minska miljopaverkan: Sätt PÅ flåkten på minsta farten:nar du böjar att laga mat och låt den vara på i nagra minuter after att du ar färdig. Öka farten bara om det skulle uppsta mycket rök och anga och经验和 ökad fart bara i extrema fall. Byt ut kolfitret(en) vid behov for att bevara en god lukt och effektivitet. Rengör fettifret vid behov for att bevara fettifrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras ienna manuale for att forbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tilverkats für att användas som utsugningsversion

med utvändig evakuering eller som filterversion med intern Återcirkulation

Installation

Minsta tillatna avstand mellan kokkärlens stödyta pa spishallen och köksfläktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis erkerbinerad gashäll.

Om spishällens instruktioner anger ett större avständ skull detta respekteras.

Natspänngen skull motsvara spänngen som anges pa märkpläten som sitter innate i flakten. Om flakten ar utrustad med stickkontakt skallenna anslutas till atttag som ar lätt tillgängigt även after installationen och som uppfyller gällande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till nätet), eller om uttaget ar placerat pa en sväråtkomlig plats skald en godkänd vapolig strombrytare installeras som garantar er fulkomlig frankoppling fran nätet

i samband med översänningsklass III, i enliget med installationsbestämmelsema.

WARNING!

Kontrolera innan flaktens krets ansluts med natspaffeningen att den fungerar korrekt och ar korrekt monterad.

Funktion

Fläkten ar utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare for spishällens belysning.

a. ON/OFF belysning
b. OFF motorer
c.-d.-e. Lag utblaseffekt (c.), medelhog (d.), hog (e.).

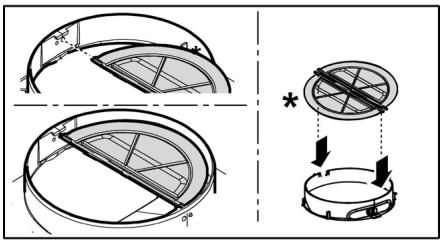

ENDAST for vissaprodukter:

Som alternatively tillbehör medfoljer, att installerera, en Rök Backventil. Om det ar nödvändigt for installationsvillkoren (tex.: avsaknad av skydd mot oavsiktigt luftdrag utifran), für in den i det därfor avsedda utrymmet i Kopplingen for Luftutsläppinnan du installerar rökavloppsröret.

Underhäll

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg ell er instrument for rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Fettfilter

Fig. 1-7

Filtret skall rengoras en gang i帽子en, med ett milt rengoringsmedel, for hand aller diskmaskin, med lag temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfargas utan att detta på nagot sätt paverkar filtrets uppsugningsformåga.

Kolfilter (gäller endast filterversionen)

Fig. 5

Kolfiltret mattas after en mer aller minde lang tidsperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfiltren rengors. Det ar under alla handelsener nodvändigt att ersatta kolffilterpatronen minst var 4 manad.

Filtret kan INTE rengoras eller ateranvandas.

Byte av Lampor

Fig.7

Koppla ur apparaten fran elnaret.

Varning! Kontrollera att lamporna har svalnat innan ni vidrōr dem.

Avlagsna utsugningsgallret for att gora lamphuset atkomligt.
Byt ut den skadade lampan.

Använd endast LED lampor med max 3W-E14. För ytterligare detailjér konsultera den bifogade broschyren "IL COS D" (alfanumerisk position "1d").

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.

Kullfilter (kun med resirkulering av luften)

Fig. 5
