MANUAL DE UTILIZADOR VCS KARCHER

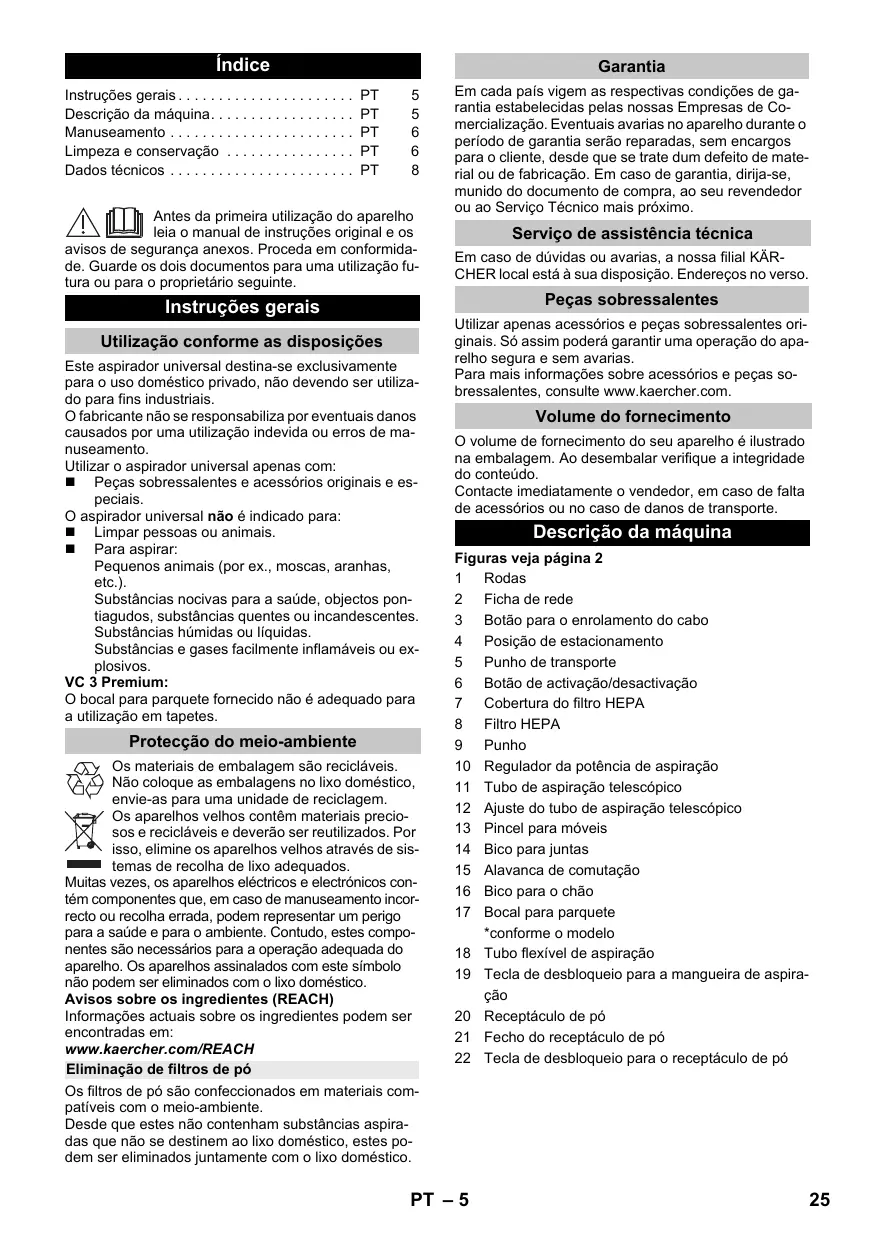

Antes da primeira utilização do aparelho leia o manual de instruções original e os avisos de segurança anexos. Proceda em conformidade. Guarde os dois documentos para uma utilização futura ou para o proprietário seguinte. Instruções gerais Utilização conforme as disposições Este aspirador universal destina-se exclusivamente para o uso doméstico privado, não devendo ser utilizado para fins industriais. O fabricante não se responsabiliza por eventuais danos causados por uma utilização indevida ou erros de manuseamento. Utilizar o aspirador universal apenas com: Peças sobressalentes e acessórios originais e especiais. O aspirador universal não é indicado para: Limpar pessoas ou animais. Para aspirar: Pequenos animais (por ex., moscas, aranhas, etc.). Substâncias nocivas para a saúde, objectos pontiagudos, substâncias quentes ou incandescentes. Substâncias húmidas ou líquidas. Substâncias e gases facilmente inflamáveis ou explosivos. VC 3 Premium: O bocal para parquete fornecido não é adequado para a utilização em tapetes. Protecção do meio-ambiente Os materiais de embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem. Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados. Muitas vezes, os aparelhos eléctricos e electrónicos contém componentes que, em caso de manuseamento incorrecto ou recolha errada, podem representar um perigo para a saúde e para o ambiente. Contudo, estes componentes são necessários para a operação adequada do aparelho. Os aparelhos assinalados com este símbolo não podem ser eliminados com o lixo doméstico. Avisos sobre os ingredientes (REACH) Informações actuais sobre os ingredientes podem ser encontradas em: www.kaercher.com/REACH Eliminação de filtros de pó Em cada país vigem as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização. Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo. Serviço de assistência técnica Em caso de dúvidas ou avarias, a nossa filial KÄRCHER local está à sua disposição. Endereços no verso. Peças sobressalentes Utilizar apenas acessórios e peças sobressalentes originais. Só assim poderá garantir uma operação do aparelho segura e sem avarias. Para mais informações sobre acessórios e peças sobressalentes, consulte www.kaercher.com. Volume do fornecimento O volume de fornecimento do seu aparelho é ilustrado na embalagem. Ao desembalar verifique a integridade do conteúdo. Contacte imediatamente o vendedor, em caso de falta de acessórios ou no caso de danos de transporte. Descrição da máquina Figuras veja página 2 1 Rodas 2 Ficha de rede 3 Botão para o enrolamento do cabo 4 Posição de estacionamento 5 Punho de transporte 6 Botão de activação/desactivação 7 Cobertura do filtro HEPA 8 Filtro HEPA 9 Punho 10 Regulador da potência de aspiração 11 Tubo de aspiração telescópico 12 Ajuste do tubo de aspiração telescópico 13 Pincel para móveis 14 Bico para juntas 15 Alavanca de comutação 16 Bico para o chão 17 Bocal para parquete *conforme o modelo 18 Tubo flexível de aspiração 19 Tecla de desbloqueio para a mangueira de aspiração 20 Receptáculo de pó 21 Fecho do receptáculo de pó 22 Tecla de desbloqueio para o receptáculo de pó Os filtros de pó são confeccionados em materiais compatíveis com o meio-ambiente. Desde que estes não contenham substâncias aspiradas que não se destinem ao lixo doméstico, estes podem ser eliminados juntamente com o lixo doméstico. PT – 5

Mudar os acessórios Manuseamento Colocação em funcionamento Figuras, ver página desdobrável! Figura Encaixar o suporte da mangueira de aspiração na abertura de aspiração. Para retirar, premir os botões de encaixe e retirar o suporte da mangueira de aspiração. Figura Unir e encaixar o punho e o tubo de aspiração telescópico. Unir e encaixar o bocal de chão e o tubo de aspiração telescópico. Figura Accionar o ajuste do tubo de aspiração telescópico e colocar o tubo de aspiração telescópico no comprimento desejado. Figura Para arrumar a máquina, ou em curtas interrupções de trabalho, deve-se engatar o bocal do chão no suporte de estacionamento situado no lado traseiro do aparelho. Figura Agarrar o cabo de ligação à rede pela ficha e retirálo da tomada. Inserir a ficha de rede na tomada de corrente. Figura Ligar o aparelho. Figura A regulação da potência de aspiração é efectuada no regulador da potência de aspiração: - Regulador da potência de aspiração aberto, força de aspiração reduzida - Regulador da potência de aspiração fechado, força de aspiração elevada Adaptar a força de aspiração à respectiva situação de aspiração: Potência de aspiração baixa – para cortinas, produtos têxteis, móveis estofados, almofadas Potência de aspiração média – para tapetes / alcatifas com pouca sujidade, tapetes de alta qualidade. Potência de aspiração mais alta – para pavimentos duros, tapetes e alcatifas com forte sujidade Esvaziar o receptáculo de pó, o mais tardar, quando for alcançada a marcação -MAX-. Ver capítulo "Esvaziar o receptáculo de pó". Aviso importante! O aparelho desliga-se automaticamente quando se encontrar em perigo de sobreaquecimento. Desligar o aparelho e retirar a ficha da tomada. Certificar-se de que o bocal de chão, o tubo de aspiração telescópico ou a mangueira de aspiração não estão entupidos ou o filtro não deve ser mudado. Após a resolução da avaria, o aparelho deve arrefecer durante, pelo menos, uma hora antes de ser colocado novamente em funcionamento. Aspirar com acessórios Aplicar os acessórios

Pincel para móveis: para a limpeza cuidadosa de móveis e de objectos sensíveis, limpeza do pó depositado em livros, ranhuras de ventilação no carro, entre outros. Bico para juntas: para cantos, juntas e radiadores Figura Inserir o punho no acessório pretendido, até ao batente. Aviso: O acessório também pode ser utilizado com o tubo de aspiração telescópico encaixado. Bocal para soalhos Bocal de chão comutável Figura Tapetes e alcatifas: Seleccionar a seguinte posição do botão: Figura Superfícies duras: Seleccionar a seguinte posição do botão: Bocal para parquete *conforme o modelo Para aspirar pavimentos lisos e sensíveis (parquete, mármore, terracota, etc.). Desligar o aparelho Figura Desligue o aparelho e retire a ficha de rede. Figura Premir o botão para o enrolamento do cabo. O cabo é automaticamente recolhido. Figura Engatar o bocal de chão no suporte de estacionamento e premi-lo até ancaixar. Transporte, armazenamento Usar o punho de transporte para transportar o aparelho e guardar o mesmo em locais secos. Aviso: recomenda-se que o tubo telescópico de aspiração seja primeiro recolhido totalmente. Limpeza e conservação ADVERTÊNCIA – Desligar o aparelho e retirar a ficha de rede do aspirador antes de efectuar quaisquer trabalhos no aparelho. – Utilizar o aparelho apenas se todos os filtros e receptáculos de pó estiverem montados.. Caso contrário, o motor pode danificar-se. – Devem ser substituídos todos os filtros com defeito ou que já não possam ser limpos. Esvaziar o receptáculo de pó Figura Esvaziar o receptáculo de pó, o mais tardar, quando for alcançada a marcação -MAX-. Figura Premir o fecho e retirar o receptáculo de pó. PT – 6 Figura Segurar o receptáculo de pó sobre o balde de resíduos. Accionar a alavanca de bloqueio. Fechar a tampa assim que o receptáculo de pó estiver vazio; o fecho encaixa. Inserir e encaixar novamente o receptáculo de pó no aparelho. Aviso Durante a colocação, ter em atenção o assento correcto do receptáculo de pó.

Não lavar as peças com detergentes ou água a ferver. – Antes da colocação no aparelho, deixar secar completamente o encaixe de plástico expandido (pelo menos, durante 24 horas). Colocar o filtro de protecção do motor com o encaixe de plástico expandido na parte de cima do receptáculo de pó. Encaixar a tampa. Inserir e encaixar novamente o receptáculo de pó no aparelho. Limpar o separador de ciclone Filtro HEPA Limpar a sujidade grossa do separador de ciclone. Figura Premir o fecho e retirar o receptáculo de pó. Figura Rodar a tampa do receptáculo de pó no sentido contrário ao dos ponteiros do relógio, de modo que a marcação aponte para o símbolo de desbloqueio. Remover o receptáculo de pó. Figura Para a limpeza rápida: limpar o separador de ciclone com uma esponja suave e, com um pano húmido, passar por água limpa. Figura Para a limpeza profunda: desmontar o separador de ciclone e limpar o coador e o anel em água corrente. Aviso O receptáculo de pó também pode ser limpo em água corrente. ADVERTÊNCIA – Não imergir o separador de ciclone em água. – Não lavar as peças com detergentes ou água a ferver. – Antes da colocação no aparelho, deixar secar completamente o separador de ciclone e o receptáculo de pó. Figura Rodar a tampa do receptáculo de pó no sentido dos ponteiros do relógio, de modo que a marcação aponte para o símbolo de bloqueio. Inserir e encaixar novamente o receptáculo de pó no aparelho. Filtro para garantir uma maior limpeza do ar expelido. Aviso Limpar o filtro HEPA caso se verifique a existência de sujidade. Em caso de danos, substituir o filtro HEPA. ADVERTÊNCIA Danos materiais causados pela limpeza incorrecta do filtro HEPA. – Não lavar o filtro HEPA! – Nunca lavar o filtro na máquina de lavar roupa e não secar com o secador de cabelo. Figura Rodar a tampa no sentido contrário ao dos ponteiros do relógio, de modo que a marcação aponte para o símbolo de desbloqueio. Retirar o filtro HEPA. Remover/sacudir a sujidade do filtro HEPA cuidadosamente. Colocar o filtro HEPA. Rodar a tampa no sentido dos ponteiros do relógio, de modo que a marcação aponte para o símbolo de bloqueio. Limpar os acessórios Figura O manípulo bem como o tubo de aspiração podem ser separados para fins de limpeza e desobstrução de entupimentos. Premir para esse efeito os dois dispositivos de desbloqueio e separar as partes. Para proceder novamente à montagem das duas peças, basta uni-las até encaixarem. Limpar o filtro de protecção do motor Lavar semanalmente o filtro de protecção do motor ou caso se verifique a existência de sujidade. O filtro de protecção do motor situa-se na carcaça, por cima do receptáculo de pó. Figura Premir o fecho e retirar o receptáculo de pó. Figura Desbloquear o fecho e abrir a tampa. Retirar o filtro de protecção do motor. Figura Retirar o encaixe de plástico expandido do quadro. Lavar o encaixe de plástico expandido com água quente (máx. 40°C). Lavar minuciosamente o encaixe de plástico expandido e deixar secar ao ar. ADVERTÊNCIA – Nunca lavar o encaixe de plástico expandido na máquina de lavar roupa e não secar com o secador de cabelo. PT – 7

Dados técnicos VC 3 Premium 1.198-135.0 VC 3 1.198-125.0 Kärcher Tensão

50/60 50/60 Classe de protecção

Peso (sem acessórios)

4,4 4,4 Raio de acção

Volume efectivo do receptáculo de pó Dimensões Altura

Vácuo mín. kPa ≥ 16 ≥ 16 Filtro HEPA HEPA 13 HEPA 12 Nível de potência acústi- dB(A) ca LWA

Potência nominal de entrada

Reservados os direitos a alterações técnicas!
