BRUKSANVISNING VCS KARCHER

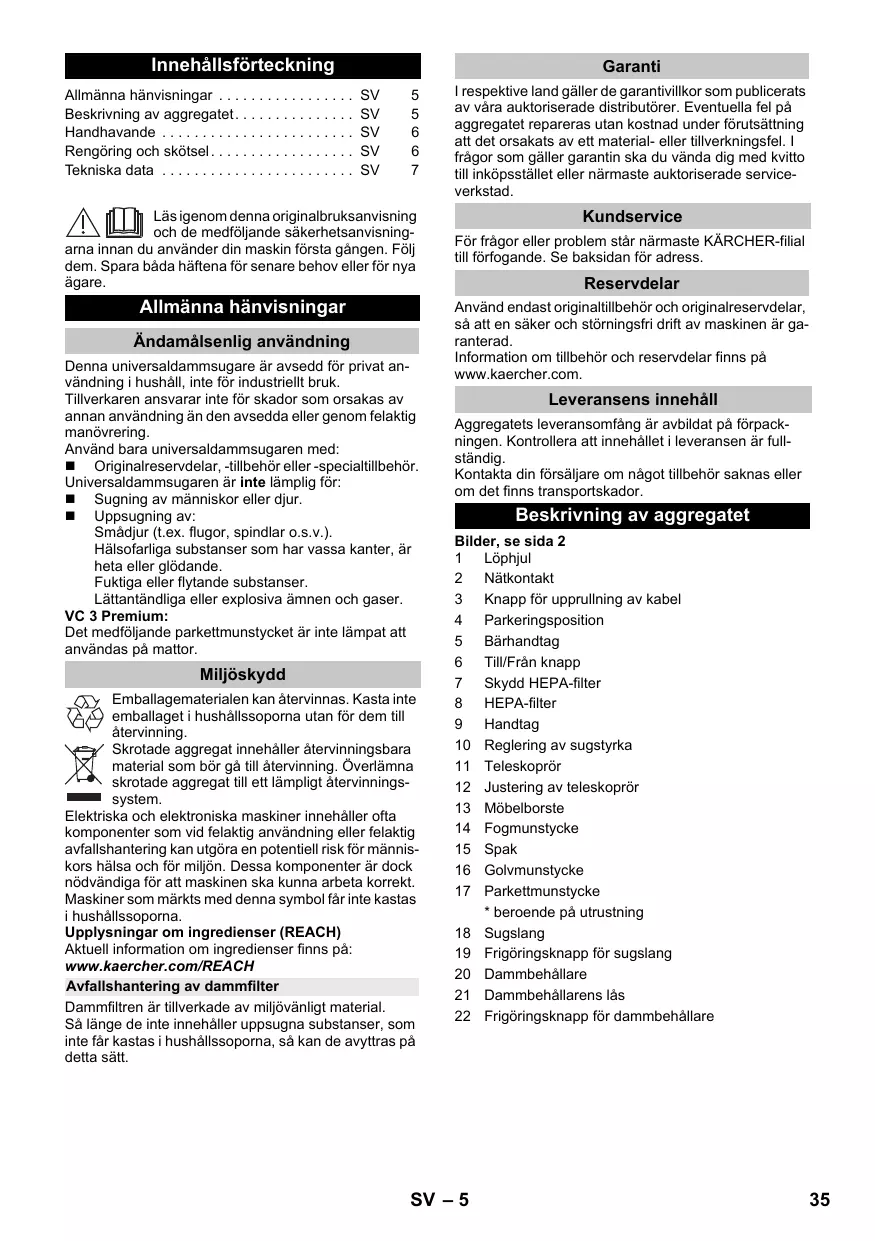

Läs igenom denna originalbruksanvisning och de medföljande säkerhetsanvisningarna innan du använder din maskin första gången. Följ dem. Spara båda häftena för senare behov eller för nya ägare. Allmänna hänvisningar Ändamålsenlig användning Denna universaldammsugare är avsedd för privat användning i hushåll, inte för industriellt bruk. Tillverkaren ansvarar inte för skador som orsakas av annan användning än den avsedda eller genom felaktig manövrering. Använd bara universaldammsugaren med: Originalreservdelar, -tillbehör eller -specialtillbehör. Universaldammsugaren är inte lämplig för: Sugning av människor eller djur. Uppsugning av: Smådjur (t.ex. flugor, spindlar o.s.v.). Hälsofarliga substanser som har vassa kanter, är heta eller glödande. Fuktiga eller flytande substanser. Lättantändliga eller explosiva ämnen och gaser. VC 3 Premium: Det medföljande parkettmunstycket är inte lämpat att användas på mattor. Miljöskydd Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan för dem till återvinning. Skrotade aggregat innehåller återvinningsbara material som bör gå till återvinning. Överlämna skrotade aggregat till ett lämpligt återvinningssystem. Elektriska och elektroniska maskiner innehåller ofta komponenter som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Upplysningar om ingredienser (REACH) Aktuell information om ingredienser finns på: www.kaercher.com/REACH Avfallshantering av dammfilter Dammfiltren är tillverkade av miljövänligt material. Så länge de inte innehåller uppsugna substanser, som inte får kastas i hushållssoporna, så kan de avyttras på detta sätt. I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad. Kundservice För frågor eller problem står närmaste KÄRCHER-filial till förfogande. Se baksidan för adress. Reservdelar Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Leveransens innehåll Aggregatets leveransomfång är avbildat på förpackningen. Kontrollera att innehållet i leveransen är fullständig. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador. Beskrivning av aggregatet Bilder, se sida 2 1 Löphjul 2 Nätkontakt 3 Knapp för upprullning av kabel 4 Parkeringsposition 5 Bärhandtag 6 Till/Från knapp 7 Skydd HEPA-filter 8 HEPA-filter 9 Handtag 10 Reglering av sugstyrka 11 Teleskoprör 12 Justering av teleskoprör 13 Möbelborste 14 Fogmunstycke 15 Spak 16 Golvmunstycke 17 Parkettmunstycke

• beroende på utrustning 18 Sugslang 19 Frigöringsknapp för sugslang 20 Dammbehållare 21 Dammbehållarens lås 22 Frigöringsknapp för dammbehållare SV – 5

Handhavande Golvmunstycke Golvmunstycke omkopplingsbart Idrifttagande Figurer och bilder finns på kartongens utfällbara sidor! Bild Haka fast sugslangsstödet i sugöppningen. Ta av slangen genom att trycka ihop spärrhaksöronen och dra ut sugslangsstödet. Bild Sätt ihop och haka fast handtag och teleskoprör. Sätt ihop och haka fast handtag och teleskoprör. Bild Använd justeringsfunktionen för teleskopsugrör och ställ in teleskopsugröret på önskad längd. Bild När maskinen ska ställas undan, eller vid korta arbetspauser, hängs golvmunstycket i parkeringshållaren på maskinens baksida. Bild Håll i kontakten på nätanslutningssladden och dra ur den. Stick in nätkontakten i vägguttaget. Bild Starta aggregatet. Bild Sugkraften ställs in på sugkraftregleraren: - Sugkraftreglerare öppen, låg sugkraft - Sugkraftreglerare stängd, hög sugkraft Anpassa sugkraften till sugsituationen: Låg sugeffekt – för gardiner, textilier, stoppade möbler, kuddar Medelstark sugkraft – för lätt nedsmutsade mattor/heltäckningsmattor, mattor av hög kvalitet. Hög sugeffekt – för hårda golv, kraftigt nedsmutsade mattor och heltäckningsmattor Töm dammbehållaren senast när markeringen MAX- har uppnåtts. Se kapitlet ”Tömning av dammbehållaren”. Viktig information! Vid risk för överhettning stänger maskinen av sig automatiskt. Stäng av maskinen och dra ur nätkontakten. Kontrollera att inte golvmunstycket, teleskopsugröret eller sugslangen är tilltäppta eller att filtret behöver bytas. Låt maskinen svalna i minst en timme efter att störningen har åtgärdats. Därefter är maskinen klar att användas igen. Suga med tillbehör Användning av tillbehör Möbelpensel: för skonsam rengöring av möbler och känsliga föremål, avdamning av böcker, rengöring av ventilationsöppningar i bilen etc. Fogmunstycke: för kanter, fogar och element Byte av tillbehör Bild Mattor och heltäckningsmattor: Välj reglageinställningar på följande sätt: Bild Hårda ytor: Välj reglageinställningar på följande sätt: Parkettmunstycke

• beroende på utrustning För sugning av känsliga, halkiga golv (parkett, marmor, terrakotta, etc.). Avsluta driften Bild Stäng av apparaten och dra ur nätanslutningen. Bild Tryck på knappen för upprullning av kabel. Kabeln dras automatiskt in i apparaten. Bild Häng golvmunstycket i hållaren på apparatens sida och haka fast det. Transport, förvaring Bär apparaten i handtaget vid förflyttning och förvara den i torra utrymmen. Anvisning: Det rekommenderas att teleskopröret först skjuts in helt. Rengöring och skötsel OBSERVERA – Stäng alltid av apparaten och dra ur sugens nätkontakt innan arbeten utförs på den. – Maskinen får endast användas när dammbehållaren och alla filter är monterade. Annars kan det uppstå skador på motorn. – Defekta filter och filter som inte längre går att rengöra måste bytas ut. Tömning av dammbehållaren

Bild Skjut in handtaget i önskat tillbehör, till anslag. Information: Tillbehöret kan även användas med anslutet teleskopsugrör.

Bild Töm dammbehållaren senast när markeringen -MAXhar uppnåtts. Bild Tryck på låset och ta ut dammbehållaren. Bild Håll dammbehållaren över sophinken. Manövrera förreglingsspaken. När dammbehållaren är tömd stänger du locket så att låset hakar i. Skjut in och haka fast dammbehållaren i maskinen igen. Hänvisning Se till att dammbehållaren hamnar rätt. SV – 6 Rengöring av motorskyddsfiltret Tvätta motorskyddsfiltret varje vecka eller när det är smutsigt. Motorskyddsfiltret sitter i kåpan ovanför dammbehållaren. Bild Tryck på låset och ta ut dammbehållaren. Bild Öppna låset och sedan locket. Ta ut motorskyddsfiltret. Bild Ta ut skumplastinsatsen från ramen. Tvätta skumplastinsatsen i varmt vatten (max. 40 °C). Spola ur skumplastinsatsen grundligt och låt den lufttorka. OBSERVERA – Tvätta aldrig skumplastinsatsen i tvättmaskinen och torka den inte med en hårtork. – Tvätta inte delarna med rengöringsmedel eller kokande vatten. – Låt skumplastinsatsen torka helt innan den sätts in i maskinen (minst 24 timmar). Sätt in motorskyddsfiltret med skumplastinsatsen i överdelen på dammbehållaren. Haka fast locket. Skjut in och haka fast dammbehållaren i maskinen igen. Rengör tillbehör Bild Handtag och sugslang kan delas för rengöring men också om det är stopp i dem. Tryck då in två spärrfästen och drag isär. Handtag och sugslang sätts sedan ihop och hakas fast. Tekniska data Kärcher Spänning

Skyddsklass VC 3 1.198-125.0 Rengör cyklonföravskiljaren vid stark smuts. Bild Tryck på låset och ta ut dammbehållaren. Bild Vrid dammbehållarens lock moturs tills markeringen är i linje med frigöringssymbolen. Ta bort dammbehållaren. Bild Snabbrengöring: Rengör cyklonföravskiljaren med en mjuk svamp och torka sedan med en fuktig trasa. Bild Grundlig rengöring: Plocka isär cyklonföravskiljaren och rengör silen och ringen under rinnande vatten. Hänvisning Dammbehållaren kan också rengöras under rinnande vatten. OBSERVERA – Sänk inte ned cyklonföravskiljaren i vatten. – Tvätta inte delarna med rengöringsmedel eller kokande vatten. – Låt cyklonföravskiljaren och dammbehållaren torka helt innan de sätts in i maskinen. Bild Vrid dammbehållarens lock medurs tills markeringen är i linje med förreglingssymbolen. Skjut in och haka fast dammbehållaren i maskinen igen. OBSERVERA Materiell skada genom felaktig rengöring av HEPA-filtret. – Tvätta inte HEPA-filtret! – Tvätta aldrig filtret i tvättmaskinen och torka det inte med en hårtork. Bild Vrid locket moturs tills markeringen är i linje med frigöringssymbolen. Ta ut HEPA-filtret. Töm/knacka försiktigt ur smutsen ur HEPA-filtret. Sätt in HEPA-filtret. Vrid locket medurs tills markeringen är i linje med förreglingssymbolen. VC 3 Premium 1.198-135.0 Rengöring av cyklonföravskiljaren 220–240 220–240 50/60 50/60

Effektiv dammbehållarvolym Mått Höjd

Med reservation för tekniska ändringar! HEPA-filter Filter för ren utblåsluft. Hänvisning Rengör HEPA-filtret när det ser smutsigt ut. Byt HEPA-filter vid skador SV – 7
