GEBRUIKSAANWIJZING VCS KARCHER

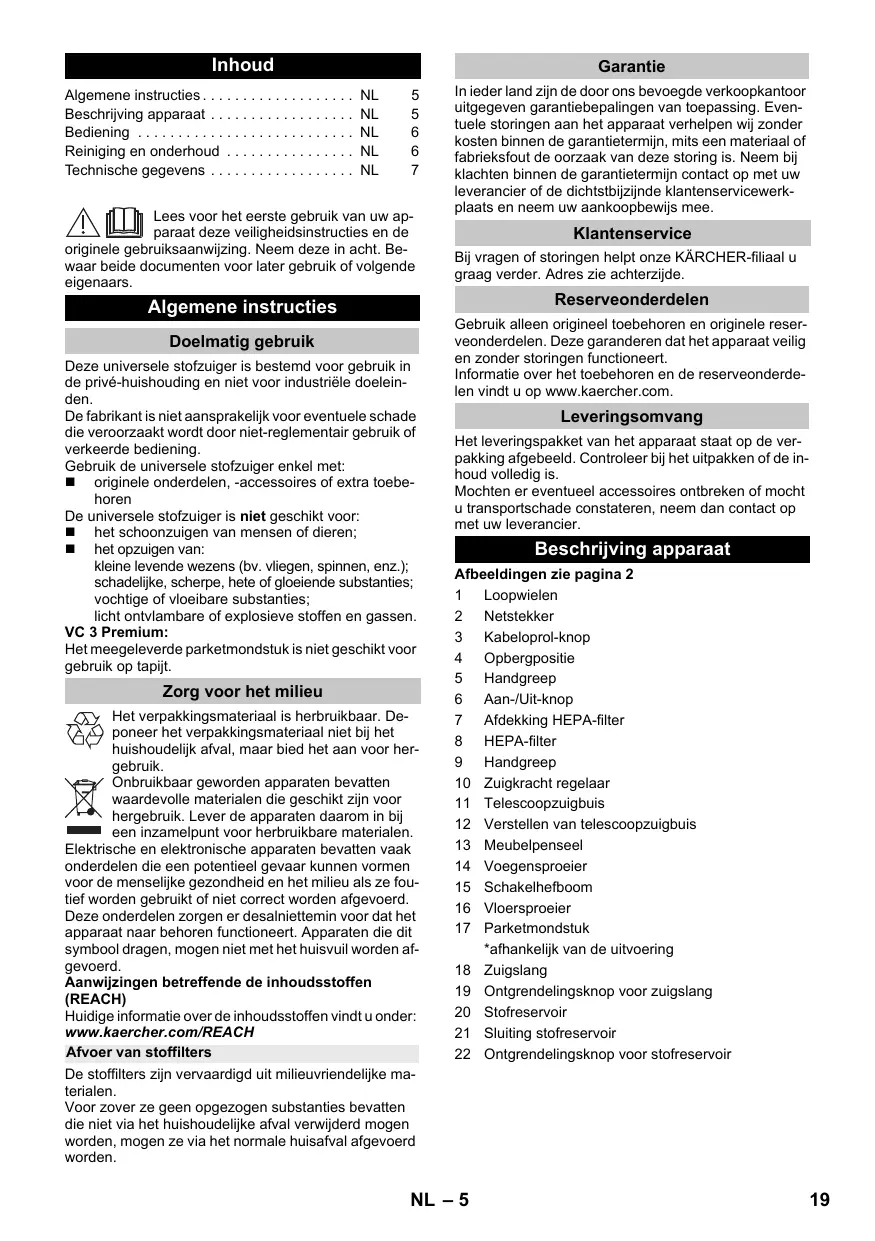

Lees voor het eerste gebruik van uw apparaat deze veiligheidsinstructies en de originele gebruiksaanwijzing. Neem deze in acht. Bewaar beide documenten voor later gebruik of volgende eigenaars. Algemene instructies Doelmatig gebruik Deze universele stofzuiger is bestemd voor gebruik in de privé-huishouding en niet voor industriële doeleinden. De fabrikant is niet aansprakelijk voor eventuele schade die veroorzaakt wordt door niet-reglementair gebruik of verkeerde bediening. Gebruik de universele stofzuiger enkel met: originele onderdelen, -accessoires of extra toebehoren De universele stofzuiger is niet geschikt voor: het schoonzuigen van mensen of dieren; het opzuigen van: kleine levende wezens (bv. vliegen, spinnen, enz.); schadelijke, scherpe, hete of gloeiende substanties; vochtige of vloeibare substanties; licht ontvlambare of explosieve stoffen en gassen. VC 3 Premium: Het meegeleverde parketmondstuk is niet geschikt voor gebruik op tapijt. Zorg voor het milieu Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik. Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desalniettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd. Aanwijzingen betreffende de inhoudsstoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH Afvoer van stoffilters In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee. Klantenservice Bij vragen of storingen helpt onze KÄRCHER-filiaal u graag verder. Adres zie achterzijde. Reserveonderdelen Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert. Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com. Leveringsomvang Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controleer bij het uitpakken of de inhoud volledig is. Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier. Beschrijving apparaat Afbeeldingen zie pagina 2 1 Loopwielen 2 Netstekker 3 Kabeloprol-knop 4 Opbergpositie 5 Handgreep 6 Aan-/Uit-knop 7 Afdekking HEPA-filter 8 HEPA-filter 9 Handgreep 10 Zuigkracht regelaar 11 Telescoopzuigbuis 12 Verstellen van telescoopzuigbuis 13 Meubelpenseel 14 Voegensproeier 15 Schakelhefboom 16 Vloersproeier 17 Parketmondstuk *afhankelijk van de uitvoering 18 Zuigslang 19 Ontgrendelingsknop voor zuigslang 20 Stofreservoir 21 Sluiting stofreservoir 22 Ontgrendelingsknop voor stofreservoir De stoffilters zijn vervaardigd uit milieuvriendelijke materialen. Voor zover ze geen opgezogen substanties bevatten die niet via het huishoudelijke afval verwijderd mogen worden, mogen ze via het normale huisafval afgevoerd worden. NL – 5

Bediening Vloerspuitkop Vloersproeier omschakelbaar Ingebruikneming Afbeeldingen zie uitklappagina! Afbeelding Het aansluitstuk van de zuigslang in de zuigopening klikken. Om de slang te verwijderen, het grendelpunt samendrukken en het aansluitstuk van de slang eruit trekken. Afbeelding Handvat en telescopische zuigbuis in elkaar steken en aansluiten. Vloermondstuk en telescopische zuigbuis in elkaar steken en aansluiten. Afbeelding Verstelling telescopische zuigbuis indrukken en telescopische zuigbuis op de gewenste lengte instellen. Afbeelding Voor het uitzetten of bij korte werkonderbrekingen, vloermondstuk in de gleuf aan de achterkant van het apparaat steken. Afbeelding Hou de netkabel bij de stekker vast en trek deze eruit. Netstekker in het stopcontact steken. Afbeelding Apparaat inschakelen. Afbeelding De zuigkrachtinstelling kan men aanpassen met de zuigkrachtregelaar: - Zuigkrachtregelaar open, weinig zuigkracht - Zuigkrachtregelaar gesloten, hoge zuigkracht Zuigkracht aanpassen aan de zuigsituatie: Laag zuigvermogen – voor gordijnen, textiel, gestoffeerde meubelen, kussens Gemiddeld zuigvermogen – voor licht vervuilde tapijten / vloerkleden, hoogwaardige tapijten. Hoogste zuigvermogen – voor harde vloeren, sterk vervuilde tapijten en vloerkleden Stofreservoir leegmaken, hoogstens wanneer de markering -MAX- is bereikt. Zie hoofdstuk "Stofreservoir leegmaken". Belangrijke aanwijzing! Het apparaat wordt automatisch uitgeschakeld bij risico op oververhitting. Schakel het apparaat uit en trek de stekker eruit. Controleer of vloermondstuk, telescopische zuigbuis of zuigslang niet verstopt zijn of dat het filter verwisseld moet worden. Laat het apparaat na het oplossen van de storing minstens 1 uur afkoelen, dan is het apparaat opnieuw bedrijfsklaar. Zuigen met accessoires Toebehoren gebruiken Meubelborstel: voor het zacht reinigen van meubelen en gevoelige voorwerpen, het afstoffen van boeken, ventilatie-openingen in de auto e.a. Spleetmondstuk: voor randen, voegen en verwarmingselementen Toebehoren verwisselen

Afbeelding Handvat in gewenste toebehoren tot de aanslag steken. Opmerking: Het toebehoren kan ook met uitgetrokken telescopische zuigbuis worden gebruikt.

Afbeelding Tapijten en vloerbedekking : Schakelinstellingen als volgt kiezen: Afbeelding Harde bodem: Schakelinstellingen als volgt kiezen: Parketmondstuk *afhankelijk van de uitvoering Voor het zuigen van kwetsbare gladde vloeren (parket, marmer, terracotta, enz.) Werking stopzetten Afbeelding Apparaat uitschakelen en de stekker uit de wandcontactdoos trekken. Afbeelding Toets kabel oprollen indrukken. Kabel rolt automatisch op in het apparaat. Afbeelding Grondmondstuk in de gleuf aan de achterkant van het apparaat hangen en in pauzestand drukken. Transport, opslag Apparaat voor het transport aan de draaghandgreep vasthouden en in droge ruimten opslaan. Aanwijzing: Wij raden aan de telescopische zuigbuis vooraf volledig in te schuiven. Reiniging en onderhoud LET OP – Voor alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken! – Apparaat alleen gebruiken als het stofreservoir en alle filters zijn ingebouwd. Anders kan de motor beschadigd raken. – Defecte filters en filters die niet meer kunnen worden gereinigd, moeten worden vervangen. Stofreservoir leegmaken Afbeelding Stofreservoir leegmaken, hoogstens wanneer de markering -MAX- is bereikt. Afbeelding Sluiting indrukken en stofreservoir verwijderen. Afbeelding Stofreservoir boven vuilnisbak houden. Vergrendelingshendel bedienen. Sluit het deksel als het stofreservoir leeg is. De sluiting klikt vast. Stofreservoir opnieuw in het apparaat plaatsen en laten vastklikken. Instructie Controleer of het stofreservoir correct is gepositioneerd. NL – 6 Cycloonvoorafscheider reinigen HEPA-filter Cycloonvoorafscheider bij sterke verontreiniging reinigen. Afbeelding Sluiting indrukken en stofreservoir verwijderen. Afbeelding Deksel van het stofreservoir tegen de klok in draaien tot het ontgrendelingssymbool op de markering verschijnt. Stofreservoir verwijderen. Afbeelding Voor een snelle reiniging: Cycloonvoorafscheider met zachte spons reinigen en met een vochtige doek schoonvegen. Afbeelding Voor een grondige reiniging: Cycloonvoorafscheider uit elkaar halen en zeef en ring onder stromend water reinigen. Instructie Het stofreservoir kan ook onder stromend water worden gereinigd. LET OP – Cycloonvoorafscheider niet in water dompelen. – Onderdelen niet met reinigingsmiddelen of kokend water wassen. – Cycloonvoorafscheider en stofreservoir eerst volledig laten drogen voordat deze opnieuw in het apparaat worden geplaatst. Afbeelding Deksel van het stofreservoir met de klok mee draaien tot het vergrendelingssymbool op de markering verschijnt. Stofreservoir opnieuw in het apparaat plaatsen en laten vastklikken. Filter voor schone uitblaaslucht. Instructie HEPA-filter bij zichtbare verontreiniging reinigen. Vervang de HEPA-filter in geval van beschadigingen. LET OP Materiële schade door verkeerde reiniging van de HEPA-filter – De HEPA-filter niet uitwassen! – Filter nooit met een wasmachine reinigen of met een haardroger drogen. Afbeelding Deksel tegen de klok in draaien tot het ontgrendelingssymbool op de markering verschijnt. HEPA-filter verwijderen. Vuil voorzichtig uit HEPA-filter verwijderen/kloppen. HEPA-filter plaatsen. Deksel met de klok mee draaien tot het vergrendelingssymbool op de markering verschijnt. Accessoires reinigen Afbeelding Handvat en zuigslang kunnen voor reiniging of bij verstopping uit elkaar gehaald worden. Daartoe drukt u de 2 ontgrendelingen in en u trekt ze uit elkaar Om ze aan elkaar te maken drukt u het handvat en de zuigslang in elkaar en u klikt ze vast. Technische gegevens VC 3 Premium 1.198-135.0 VC 3 1.198-125.0 Kärcher Spanning

220-240 220-240 Stroomsoort

50/60 50/60 Motorfilter reinigen Motorfilter wekelijks of bij zichtbare verontreiniging uitwassen. Het motorfilter bevindt zich in de behuizing boven het stofreservoir. Afbeelding Sluiting indrukken en stofreservoir verwijderen. Afbeelding Sluiting ontgrendelen en deksel openen. Motorfilter eraf nemen. Afbeelding Schuimstoffilter uit het frame nemen. Schuimstoffilter in warm water uitwassen (max. 40°C). Schuimstoffilter grondig uitspoelen en laten drogen. LET OP – Schuimstoffilter nooit met een wasmachine reinigen of met een haardroger drogen. – Onderdelen niet met reinigingsmiddelen of kokend water wassen. – Schuimstoffilter eerst volledig laten drogen voordat deze opnieuw in het apparaat wordt geplaatst (minstens 24 uur). Motorfilter met schuimstoffilter in het bovenste deel van het stofreservoir plaatsen. Deksel laten vastklikken. Stofreservoir opnieuw in het apparaat plaatsen en laten vastklikken. Beschermingsklasse

Volume stofreservoir, effectief Afmetingen Hoogte

Technische veranderingen voorbehouden! NL – 7
