NÁVOD K OBSLUZE VCS KARCHER

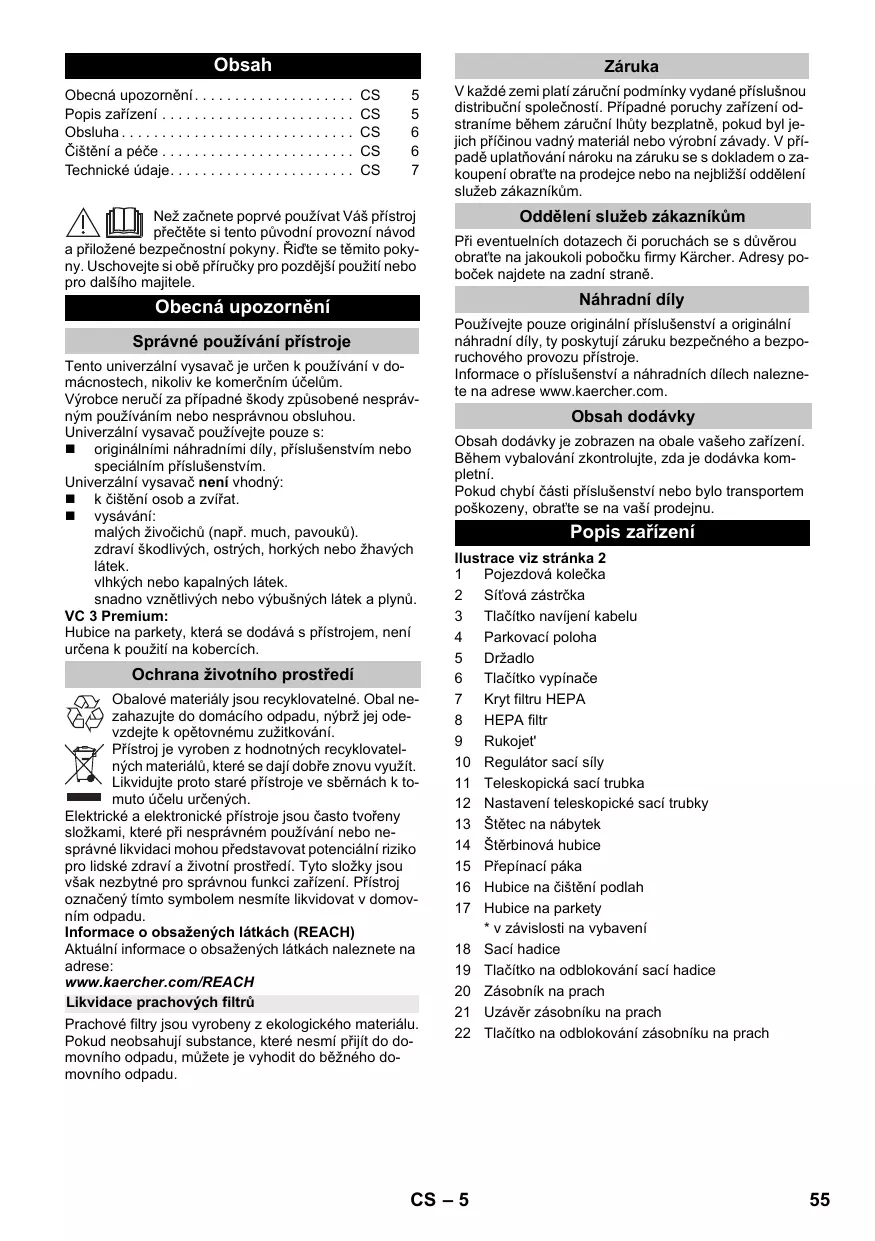

Než začnete poprvé používat Váš přístroj přečtěte si tento původní provozní návod a přiložené bezpečnostní pokyny. Řiďte se těmito pokyny. Uschovejte si obě příručky pro pozdější použití nebo pro dalšího majitele. Obecná upozornění Správné používání přístroje Tento univerzální vysavač je určen k používání v domácnostech, nikoliv ke komerčním účelům. Výrobce neručí za případné škody způsobené nesprávným používáním nebo nesprávnou obsluhou. Univerzální vysavač používejte pouze s: originálními náhradními díly, příslušenstvím nebo speciálním příslušenstvím. Univerzální vysavač není vhodný: k čištění osob a zvířat. vysávání: malých živočichů (např. much, pavouků). zdraví škodlivých, ostrých, horkých nebo žhavých látek. vlhkých nebo kapalných látek. snadno vznětlivých nebo výbušných látek a plynů. VC 3 Premium: Hubice na parkety, která se dodává s přístrojem, není určena k použití na kobercích. Ochrana životního prostředí Obalové materiály jsou recyklovatelné. Obal nezahazujte do domácího odpadu, nýbrž jej odevzdejte k opětovnému zužitkování. Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Likvidujte proto staré přístroje ve sběrnách k tomuto účelu určených. Elektrické a elektronické přístroje jsou často tvořeny složkami, které při nesprávném používání nebo nesprávné likvidaci mohou představovat potenciální riziko pro lidské zdraví a životní prostředí. Tyto složky jsou však nezbytné pro správnou funkci zařízení. Přístroj označený tímto symbolem nesmíte likvidovat v domovním odpadu. Informace o obsažených látkách (REACH) Aktuální informace o obsažených látkách naleznete na adrese: www.kaercher.com/REACH Likvidace prachových filtrů Prachové filtry jsou vyrobeny z ekologického materiálu. Pokud neobsahují substance, které nesmí přijít do domovního odpadu, můžete je vyhodit do běžného domovního odpadu. V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům. Oddělení služeb zákazníkům Při eventuelních dotazech či poruchách se s důvěrou obraťte na jakoukoli pobočku firmy Kärcher. Adresy poboček najdete na zadní straně. Náhradní díly Používejte pouze originální příslušenství a originální náhradní díly, ty poskytují záruku bezpečného a bezporuchového provozu přístroje. Informace o příslušenství a náhradních dílech naleznete na adrese www.kaercher.com. Obsah dodávky Obsah dodávky je zobrazen na obale vašeho zařízení. Během vybalování zkontrolujte, zda je dodávka kompletní. Pokud chybí části příslušenství nebo bylo transportem poškozeny, obraťte se na vaší prodejnu. Popis zařízení Ilustrace viz stránka 2 1 Pojezdová kolečka 2 Síťová zástrčka 3 Tlačítko navíjení kabelu 4 Parkovací poloha 5 Držadlo 6 Tlačítko vypínače 7 Kryt filtru HEPA 8 HEPA filtr 9 Rukojet' 10 Regulátor sací síly 11 Teleskopická sací trubka 12 Nastavení teleskopické sací trubky 13 Štětec na nábytek 14 Štěrbinová hubice 15 Přepínací páka 16 Hubice na čištění podlah 17 Hubice na parkety

• v závislosti na vybavení 18 Sací hadice 19 Tlačítko na odblokování sací hadice 20 Zásobník na prach 21 Uzávěr zásobníku na prach 22 Tlačítko na odblokování zásobníku na prach CS – 5

Obsluha Podlahová hubice Přepínatelná podlahová hubice Uvedení přístroje do provozu Ilustrace najdete na rozkládací stránce! Ilustrace Hrdlo sací hadice zaklapněte do sacího otvoru. Při odpojování stiskněte obě zaskakovací západky k sobě a stáhněte hrdlo sací hadice. Ilustrace Spojte a zaklapněte rukojeť a teleskopickou sací trubku. Spojte a zaklapněte podlahovou hubici a teleskopickou sací trubku. Ilustrace Stiskněte regulátor teleskopické sací trubky a nastavte požadovanou délku teleskopické sací trubky. Ilustrace Při vypnutí nebo krátkém přerušení práce zavěste podlahovou hubici do parkovací zarážky na zadní straně přístroje. Ilustrace Síťový kabel uchopte za zástrčku a vytáhněte jej. Zapojte síťovou zástrčku do zásuvky. Ilustrace Zapněte přístroj. Ilustrace Sací síla se nastavuje regulátorem: - otevření regulátoru sací síly – malá sací síla - zavření regulátoru sací síly – velká sací síla Sací sílu přizpůsobte situaci při vysávání: Nízký sací výkon – pro záclony, textilie, polstrovaný nábytek, polštáře Střední sací výkon – pro mírně znečištěné koberce / kobercové podlahy, vysoce kvalitní koberce. Nejvyšší sací výkon – pro tvrdé podlahy, silně značištěné koberce a kobercové podlahy Vysypte zásobník na prach nejpozději při dosažení značky -MAX-. Viz kapitolu „Vysypávání zásobníku“. Důležité upozornění! Pokud hrozí přehřátí, přístroj se automaticky vypne. Vypněte ho a odpojte síťovou zástrčku. Zjistěte, zda není ucpaná podlahová hubice, teleskopická sací trubka nebo sací hadice nebo zda není nutné vyměnit filtr. Po odstranění poruchy nechte přístroj minimálně 1 hodinu vychladnout. Pak je opět připraven k použití. Vysávání s příslušenstvím Ilustrace Tvrdé podlahy: Nastavte přepínače takto: Hubice na parkety

• v závislosti na vybavení K vysávání choulostivých hladkých podlah (parkety, mramor, terakota apod.). Ukončení provozu Ilustrace Přístroj vypněte a síťovou zástrčku vytáhněte ze zásuvky. Ilustrace Stiskněte tlačítko navíjení kabelu. Kabel se automaticky zasune do přístroje. Ilustrace Zavěste podlahovou hubici do parkovacího držáku na zadní straně přístroje a zatlačte, aby zaklapla. Přeprava, uchovávání Při přepravě držte přístroj za úchyt a skladujte jej v suchých místnostech. Upozornění: Teleskopickou sací trubici doporučujeme nejprve zcela zasunout. Čištění a péče POZOR – Před každou prací na zařízení vždy zařízení vypněte a vytáhněte síťovou zástrčku vysavače! – Přístroj používejte pouze tehdy, pokud jsou namontovány všechny filtry a zásobník na prach. Jinak se může poškodit motor. – Vadné filtry a filtry, které se již nedají vyčistit, se musí vyměnit. Vyprázdnění zásobníku na prach Použití příslušenství Štětec na nábytek: Štětec na nábytek, otočný: k šetrnému čištění nábytku a citlivých předmětů, oprašování knih, větracích otvorů v autě apod. Štěrbinová hubice: pro hrany, spáry a topná tělesa Výměna příslušenství

Ilustrace Držadlo v požadovaném příslušenství zasuňte až na doraz. Upozornění: Příslušenství lze používat i s nasazenou teleskopickou sací trubkou.

Ilustrace Koberce a celopodlahové koberce: Nastavte přepínače takto: Ilustrace Vysypte zásobník na prach nejpozději při dosažení značky -MAX-. Ilustrace Stiskněte uzávěr a vyjměte zásobník na prach. Ilustrace Podržte zásobník na prach nad odpadkovým košem. Stiskněte zajišťovací páčku. Jakmile je zásobník na prach vysypán, zavřete víko, uzávěr zaskočí. Opět nasaďte zásobník na prach do přístroje a zajistěte jej. Upozornění Při nasazování dbejte na správné uchycení zásobníku na prach. CS – 6 Čištění cyklónového odlučovače HEPA filtr Vyčistěte cyklónový odlučovač, pokud je silně znečištěný. Ilustrace Stiskněte uzávěr a vyjměte zásobník na prach. Ilustrace Otáčejte víkem zásobníku na prach proti směru hodinových ručiček, až značka bude směřovat na symbol odblokování. Sejměte zásobník na prach. Ilustrace Pro rychlé čištění: Očistěte cyklónový odlučovač měkkou houbičkou a otřete vlhkým hadrem. Ilustrace Pro důkladné čištění: Rozeberte cyklónový odlučovač a síto a kroužek omyjte pod tekoucí vodou. Upozornění Zásobník na prach se v žádném případě nesmí čistit pod tekoucí vodou. POZOR – Cyklónový odlučovač neponořujte do vody. – Nečistěte díly čisticími prostředky nebo vroucí vodou. – Cyklónový odlučovač a zásobník na prach nechte před nasazením do přístroje zcela vyschnout. Ilustrace Otáčejte víkem zásobníku na prach ve směru hodinových ručiček, až značka bude směřovat na symbol zajištění. Opět nasaďte zásobník na prach do přístroje a zajistěte jej. Filtr k čištění vypouštěného vzduchu. Upozornění HEPA filtr čistěte při viditelném znečištění. V případě poškození vyměňte HEPA filtr POZOR Věcné škody z důvodu nesprávného čištění filtru HEPA. – Filtr HEPA nemyjte! – Nikde neperte filtr v pračce a nevysoušejte jej fénem. Ilustrace Otáčejte víkem proti směru hodinových ručiček, až značka bude směřovat na symbol odblokování. Vyjměte HEPA filtr. Opatrně vyprázdněte / vyklepejte nečistoty z HEPA filtru. Nasaďte HEPA filtr. Otáčejte víkem ve směru hodinových ručiček, až značka bude směřovat na symbol zajištění. Čištění ochranného filtr motoru Ochranný filtr motoru vymývejte každý týden nebo při viditelném znečištění. Ochranný filtr motoru se nachází v krytu nad zásobníkem na prach. Ilustrace Stiskněte uzávěr a vyjměte zásobník na prach. Ilustrace Uvolněte uzávěr a otevřete víko. Vyjměte ochranný filtr motoru. Ilustrace Vyjměte z rámu pěnovou vložku. Vyperte pěnovou vložku v teplé vodě (max. 40 °C). Důkladně pěnovou vložku vypláchněte a nechte ji vyschnout na vzduchu. POZOR – Nikde neperte pěnovou vložku v pračce a nevysoušejte ji fénem. – Nečistěte díly čisticími prostředky nebo vroucí vodou. – Nechte pěnovou vložku před nasazením do přístroje zcela vyschnout (nejméně 24 hodin). Nasaďte ochranný filtr motoru s pěnovou vložkou do horní části zásobníku na prach. Zajistěte víko. Opět nasaďte zásobník na prach do přístroje a zajistěte jej. Čištění příslušenství Ilustrace Rukojeť a sací hadici lze při čištění nebo ucpání rozpojit. K tomu stiskněte 2 západky a díly rozpojte. Při spojování nasaďte rukojeť na sací hadici a zaklapněte. VC 3 1.198-125.0 VC 3 Premium 1.198-135.0 Technické údaje Kärcher Napětí 220-240 220-240 Druh proudu 50/60 50/60 Třída krytí

Hmotnost (bez příslušen- kg 4,4 4,4 ství) Dosah 7,5 7,5 Efektivní objem zásobníl 0,9 0,9 ku na prach Rozměry Délka

Hladina akustického vý- dB(A) konu LWA Jmenovitý příkon

Technické změny vyhrazeny. CS – 7
