MANUAL DE UTILIZADOR SKM7491NF PHILIPS

PR Manual de utilização

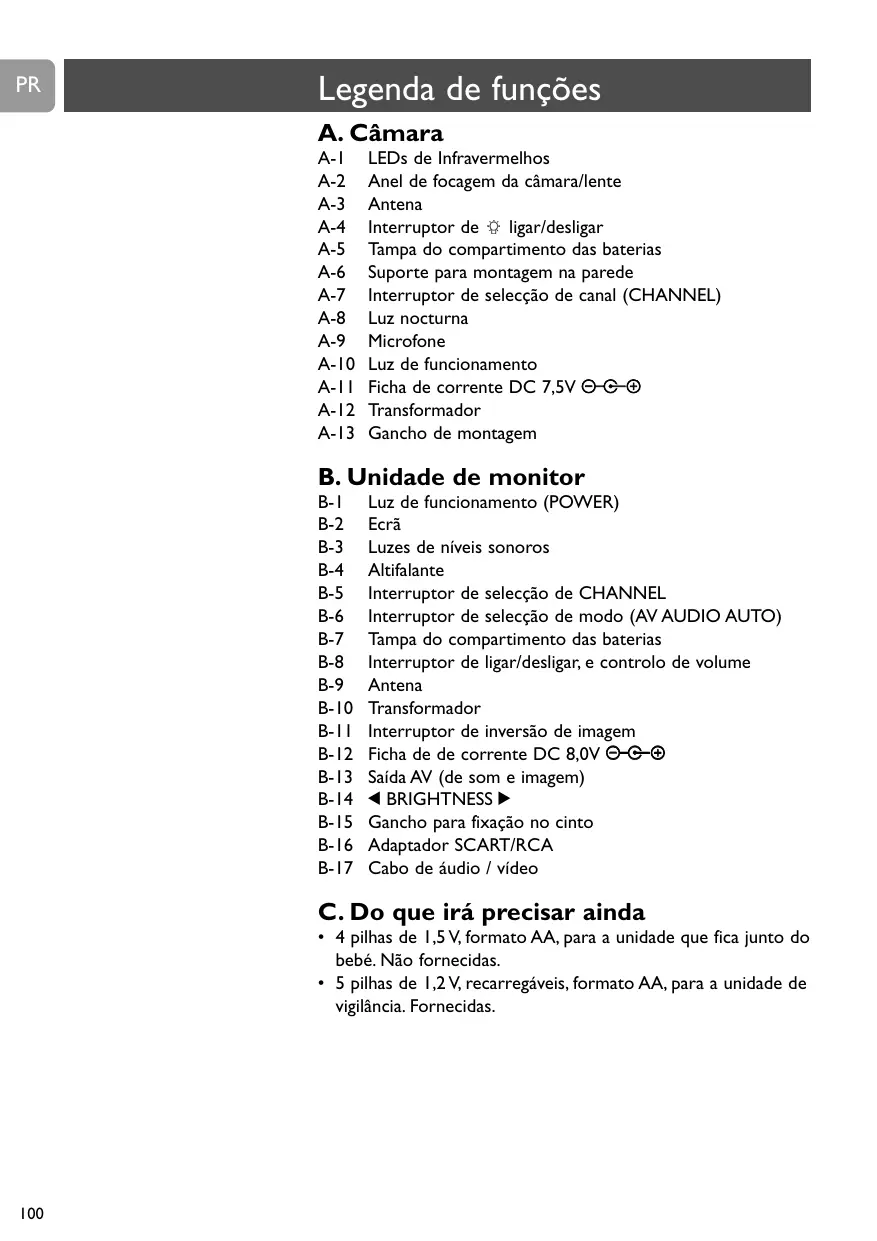

LEDs de Infravermelhos Anel de focagem da câmara/lente Antena Interruptor de ligar/desligar Tampa do compartimento das baterias Suporte para montagem na parede Interruptor de selecção de canal (CHANNEL) Luz nocturna Microfone Luz de funcionamento Ficha de corrente DC 7,5V -<+ Transformador Gancho de montagem

B. Unidade de monitor B-1 B-2 B-3 B-4 B-5 B-6 B-7 B-8 B-9 B-10 B-11 B-12 B-13 B-14 B-15 B-16 B-17

Luz de funcionamento (POWER) Ecrã Luzes de níveis sonoros Altifalante Interruptor de selecção de CHANNEL Interruptor de selecção de modo (AV AUDIO AUTO) Tampa do compartimento das baterias Interruptor de ligar/desligar, e controlo de volume Antena Transformador Interruptor de inversão de imagem Ficha de de corrente DC 8,0V -<+ Saída AV (de som e imagem) 1 BRIGHTNESS 2 Gancho para fixação no cinto Adaptador SCART/RCA Cabo de áudio / vídeo

C. Do que irá precisar ainda • 4 pilhas de 1,5 V, formato AA, para a unidade que fica junto do bebé. Não fornecidas. • 5 pilhas de 1,2 V, recarregáveis, formato AA, para a unidade de vigilância. Fornecidas.

Ilustrações Legenda de funções Câmara (usada junto do bebé) Monitor (usada junto dos pais) Do que irá precisar ainda

Índice Seja Bem vindo Informação de Segurança

Preparar o sistema de vigilância do bebé Câmara (usada junto do bebé) Monitor (usada junto dos pais) Selecção de canal

Utilização do monitor do bebé Ligação das unidades separadas Selecção de modo (no monitor) Ajuste da imagem Lembretes gerais

Ligação do monitor a um televisor Ligar e desligar a luz nocturna Inverter a imagem mostrada Vigiar o bebé em silêncio

Resolução de problemas

Especificações técnicas

PR Informação importante Alcance de emissão Informação ambiental Manutenção

Garantia e assistência

PR Seja Bem vindo A Philips dedica-se a produzir produtos fiáveis e concebidos com atenção, para dar aos pais a sensação de segurança de que necessitam. O sistema de vigilância com câmara consiste num monitor (usado junto dos pais) e uma câmara (usada junto do bebé). Com as unidades correctamente interligadas, a câmara do bebé fornece imagens contínuas, garantindo que pode sempre ver e ouvir claramente o bebé. Quando a câmara do bebé é usada como um sistema de vigilância normal de bebés, permitelhe sempre ouvir o bebé em qualquer parte da casa que os pais se encontrem. Philips Baby Care, juntos tomamos conta deles Informação de Segurança Por favor, leia este manual do utilizador antes de usar o sistema, e guarde-o o manual para futura referência. Esta câmara de vigilância é pensada como uma ajuda. Não substitui supervisão adulta e responsável, nem deve ser usada como tal. • Leia e tenha em conta todos os avisos no produto e neste manual do utilizador. • Certifique-se de que a câmara e o cabo do transformador estejam fora do alcance do bebé (pelo menos a 1 metro de distância). • Nunca tape a câmara de vigilância do bebé (com uma toalha, cobertor, etc.). • Nunca use a câmara de vigilância do bebé em locais húmidos, ou perto de água. • Não exponha a câmara de vigilância do bebé e frio, calor, ou luz, extremos (por exemplo, exposição directa ao sol). • Verifique se a tensão indicada na placa de tipo dos transformadores (A-12, B-10) corresponde à tensão da energia na localidade, antes de ligar a fonte de alimentação. • Para impedir choque eléctrico, não abra o interior da câmara e do monitor (excepto os compartimentos das pilhas) • A antena do monitor (B-9) é fixa; não tente esticá-la nem dobrá-la. • A antena da câmara (A-3) só pode virada para baixo (e de novo para cima). Não pode ser esticada. • Desligue sempre os transformadores quando não for usar a câmara durante longos períodos de tempo. • Os transformadores e as tampas dos compartimentos das pilhas poderão estar ligeiramente quentes durante o funcionamento. Isto é normal. • Disponha os cabos dos transformadores de forma que não sejam pisados nem trilhados por objectos colocados sobre eles, tomando especial atenção aos cabos de transformadores ligados a fichas, tomadas de corrente de parede, e o ponto no qual os cabos se ligam ao sistema.

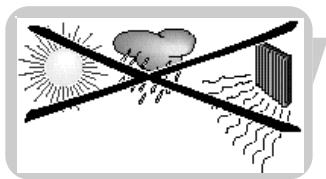

Seja Bem vindo • Use apenas os transformadores fornecidos. A utilização de quaisquer outros transformadores poderá danificar o sistema. Ligue os transformadores só em tomadas de corrente de utilização doméstica! Para impedir o emaranhado de cabos e sobreaquecimento, não use cabos de extensão. • Lembre-se que está a usar frequências de rádio publicas quando usa a câmara de vigilância do bebé. O som e a imagem podem ser difundidos para outros aparelhos receptores. Conversas, mesmo de salas próximas da câmara, podem também ser transmitidas. • Para proteger a sua privacidade, desligue sempre a câmara quando não estiver a usá-la. • Existe perigo de explosão se as pilhas forem substituídas incorrectamente. Substitua-as só por outras de tipo igual ou equivalente. • Não misture diferentes tipos de pilhas (por exemplo, alcalinas com outro tipo de pilhas). • Remova as pilhas quando a câmara de vigilância do bebé não for usada durante um período de tempo longo. • Não misture pilhas novas com velhas. • Não tente recarregar pilhas não recarregáveis. Isso poderia causar um incêndio. • Se as pilhas forem deixadas nos equipamentos quando estes são alimentados através da rede eléctrica, verifique se as pilhas estão a perder líquido, a cada seis meses.

PR T T Preparar a câmara de vigilância do bebé Câmara (usada junto do bebé) Sugestões para colocação da câmara • Nunca coloque a câmara dentro da cama ou do parque da criança. • Coloque a unidade a pelo menos 1 metro de distância do bebé. • A unidade pode ser montada numa parede, ou colocada sobre uma superfície estável, plana, tal como um móvel ou uma mesa. IMPORTANTE! Assim que tiver escolhido uma localização para montar a unidade, teste a recepção antes de montar a unidade na parede. Se registar interferências ou outros problemas, consulte o capítulo sobre ‘Resolução de problemas’. • Para impedir o emaranhado de cabos, monte a unidade só num local onde o cabo do transformador esteja fora do alcance do bebé! • Para impedir o emaranhado de cabos e sobreaquecimento, monte a unidade só de forma a que o cabo do transformador chegue a uma tomada de corrente de parede normal. • Monte a unidade numa localização onde a lente da câmara não fique obstruída. Use as opções de ajustes horizontal e vertical para apontar a câmara correctamente.

PR Preparar a câmara de vigilância do bebé • Se montar a unidade numa parede, preveja espaço para ventilação adequada. Não a monte directamente sobre ranhuras de aquecimento, outras fontes de calor, ou em exposição directa ao sol. Montagem da câmara Antes de efectuar a montagem, escolha a melhor localização possível para a câmara. Consulte a secção ‘Sugestões para colocação da câmara’. Se desejar usar a unidade com pilhas, primeiro insira as pilhas na unidade.Veja a informação sobre ‘Preparação para utilização com pilhas’. Montagem numa parede • Fixe o suporte de parede (A-6) num parafuso ou gancho.

Utilização do suporte de montagem • Insira os pés do suporte de montagem no encaixe na base da unidade. Com cuidado, empurre os dois pés frontais até que prendam na posição correcta. Depois carregue com cuidado no pé traseiro, até que prenda na posição correcta. • Prenda o suporte de montagem (A-13) na borda da mesa ou do móvel.

Preparação para utilização com alimentação da rede eléctrica 1 Ligue o cabo do transformador à tomada de corrente do equipamento (DC 7.5V -<+ - A-11). 2 Ligue o transformador (A-12) a uma tomada de parede da rede eléctrica. Desenrole e estique o cabo do transformador. ‹ A câmara está agora pronta a ser usada com alimentação pela rede eléctrica.

Preparar a câmara de vigilância do bebé

PR Preparação para utilização com pilhas Quando as pilhas estiverem instaladas, terá alimentação automática do equipamento em caso de falta de energia na rede eléctrica. 1 Abra a tampa do compartimento das pilhas (A-5).

2 Insira quatro pilhas de 1,5V e formato AA, tendo em atenção as indicações de polaridade + e – no interior do compartimento das pilhas. As pilhas não são fornecidas, e recomendamos que use pilhas Philips alcalinas. 3 Feche a tampa do compartimento das pilhas (A-5). ‹ A câmara está agora pronta para ser usada com pilhas.

Monitor (usado junto dos pais) O monitor pode ser usado com alimentação por pilhas ou pela rede eléctrica. Quando as pilhas estiverem instaladas, terá alimentação automática do equipamento em caso de falta de energia na rede eléctrica. Preparação para utilização com alimentação da rede eléctrica 1 Ligue o cabo do transformador à tomada de corrente do equipamento (DC 8,0V -<+ - B-12). 2 Ligue o transformador (B-10) a uma tomada de parede da rede eléctrica. Desenrole e estique o cabo do transformador. ‹ A câmara está agora pronta para ser usada com alimentação pela rede eléctrica. Preparação para utilização com pilhas 1 Desloque para baixo o suporte de cinto (B-15) e levante-o. 2 Remova a tampa do compartimento das pilhas (B-7) deslocando-o para baixo. 3 Insira as cinco pilhas recarregáveis de 1,2V e formato AA, fornecidas, tendo em atenção as indicações de polaridade + e – no interior do compartimento das pilhas.

PR Preparar a câmara de vigilância do bebé 4 Desloque a tampa do compartimento das pilhas (B-7) de volta para a posição original. Carregue com cuidado até que prenda na posição correcta.

5 Puxe para baixo o suporte de cinto (B-15), e desloque-o para cima, até que se fixe na posição correcta.

6 Ligue o cabo do transformador à tomada de corrente do equipamento (DC 8,0V -<+- B-12). 7 Ligue o transformador (B-10) a uma tomada de parede da rede eléctrica. Desenrole e estique o cabo do transformador. 8 Deixe o monitor ligado à rede eléctrica até as pilhas estarem totalmente carregadas (pelo menos 10 horas). > Durante o carregamento das pilhas, a luz POWER (B-1) pisca com a cor vermelha. > Quando as pilhas estiverem totalmente carregadas, a luz POWER (B-1) fica acesa com a cor verde. O monitor pode agora ser usado sem estar ligado à rede eléctrica durante pelo menos 3 horas e meia. ‹ O monitor está agora pronto para ser usado com pilhas. Posicionamento do monitor • A unidade pode ser colocada sobre uma superfície estável, plana, tal como uma mesa. • O suporte de cinto pode ser usado para apoiar o equipamento em posição inclinada. Para tal, desloque para baixo o suporte de cinto (B-15) e levante-o.

Selecção de canal 1 Use o interruptor de selecção de canal (CHANNEL), (A-7) na câmara, para seleccionar o canal desejado (1, 2 ou 3).

2 Coloque o interruptor de selecção CHANNEL (B-5) no monitor, na posição do canal correspondente. • Certifique-se de que ambos os equipamentos estejam configurados para o mesmo canal. 106

Utilização da câmara do bebé

PR Ligação das unidades separadas 1 Coloque o interruptor OFF/ON/ da câmara (A-4) na posição ON. > A luz de POWER (A-10) acende com a cor verde. > Os LEDs de Infravermelhos (A-1) são automaticamente, de forma que a câmara também possa ser usada em condições luz ambiente reduzida. As imagens são então mostradas a preto e branco. 2 Configure o interruptor de ON/OFF do monitor (B-8) na posição ON. > A luz de POWER (B-1) acende com a cor verde. > Ouvirá agora som proveniente do altifalante (B-4), e verá imagem no monitor (B-2). > As luzes de nível de luminosidade (B-3) acendem quando é captado som pela câmara. Quanto mais som for captado, mais luzes se acendem. • Ajuste o volume de som com o controlo de VOLUME (B-8). • Se houverem interferências, ou se a recepção sonoro for débil, experimente mudar a posição dos equipamentos (primeiro a câmara) ou mude o canal de comunicação em ambos os equipamentos.Veja a informação sobre ‘Selecção de canal’. Certifique-se de que ambos os equipamentos estejam configurados para o mesmo canal.

Selecção de modo (no monitor) Os vários modos podem ser seleccionados através do interruptor Mode (B-6) na base do monitor. Modo AV (áudio e vídeo) Som e imagem são transmitidos conjuntamente de forma contínua. Modo de áudio É transmitido só som. Não é mostrada qualquer imagem no monitor (B-2). A câmara de vigilância do bebé é agora usada só como um equipamento de vigilância sonora. Isto resulta em poupança de energia das pilhas. Modo automático Só quando é detectado som pelo equipamento de câmara, é que são transmitidos som e imagem em conjunto para o monitor junto dos pais (B-2). Quando não é detectado qualquer som, não é mostrada qualquer imagem. Isto resulta em poupança de energia das pilhas. 107

PR Utilização da câmara do bebé Ajuste da imagem Ajuste da focagem da imagem (câmara) • Use o anel de focagem (A-2) para ajustar a focagem da imagem.

Ajuste do ângulo horizontal e vertical imagem (câmara) • Rode a câmara para a esquerda ou para a direita, para ajustar o ângulo horizontal da imagem.

• Desloque a frente da câmara para cima ou para baixo no suporte, para ajustar o ângulo vertical da imagem.

Ajuste do brilho do monitor (no monitor) • Use o controlo 1 BRIGHTNESS 2 (B-14) para ajustar o brilho da imagem no ecrã (B-2).

Lembretes gerais Indicação de pilhas fracas – Quando a luz de POWER na câmara (A-10) se apaga, a carga das pilhas é reduzida. Mude a alimentação eléctrica para a proveniente da rede eléctrica, ou substitua as pilhas. – Quando a luz de POWER do monitor (B-1) começa a piscar com a cor verde (durante a utilização) ou acende com a cor vermelha (depois de ligar o equipamento), a carga das pilhas está fraca. Mude a alimentação eléctrica para a proveniente da rede eléctrica, ou recarregue as pilhas. As pilhas devem ser recarregadas durante 10 horas. Quando o equipamento estiver a ser usado, o tempo de recarga será superior. Durante o carregamento das pilhas, a luz POWER (B-1) pisca com a cor vermelha. Quando as pilhas estiverem totalmente carregadas, a luz POWER (B-1) fica acesa com a cor verde. Quando não for possível recarregar as pilhas completamente, ou não for possível recarregá-las de todo, a vida útil das pilhas chegou ao fim. Substitua as pilhas. 108

Utilização da câmara do bebé

PR Alerta de fora de alcance Quando não existe comunicação entre os equipamentos (por exemplo, quando um deles está desligado, quando os equipamentos estão configurados para canais diferentes, ou quando as pilhas estão fracas), é activada a alerta de Fora de alcance, e é emitido um bip. LEDs de infravermelhos Quando a câmara é ligada, os LEDs de infravermelhos (A-1) são automaticamente activados, para que a câmara também possa ser usada em condições de luminosidade reduzida. As imagens são então mostradas a preto e branco.

Outras funções Ligação do monitor a um televisor Ligação por cabo tipo SCART 1 Ligue o cabo de áudio e vídeo fornecido (B-17) tanto à ficha de saída AV OUT (B-13) do monitor, como ao adaptador SCART/RCA fornecido. 2 Ligue o adaptador à ficha tipo SCART existente no televisor. Ligação tipo RCA 1 Ligue o cabo RCA de áudio/vídeo fornecido (B-17) à ficha de saída AV OUT (B-13) do monitor. 2 Ligue as fichas de áudio/vídeo na outra extremidade do cabo às entradas respectivas no televisor. Certifique-se de que a ficha amarela é ligada na entrada de vídeo, e as fichas branca e vermelha são ligadas nas entradas de som esquerdo (Left) e direito (Right). Nota: Se o seu televisor estiver equipado com a função PIP (Picture In Picture), ou Full Dual Screen, pode ver constantemente o seu bebé enquanto vê televisão.

Ligar e desligar a luz nocturna • Coloque o interruptor OFF/ON/ posição para ligar a luz nocturna.

• Coloque o interruptor OFF/ON/ ( A-4) da câmara na posição OFF ou ON para desligar a luz nocturna.

PR Outras funções Inverter a imagem mostrada A função de inversão de imagem permite rodar a imagem 180°, para utilização da câmara em várias posições. Por exemplo, quando fixa à borda de uma mesa ou de um móvel. O interruptor de inversão de imagem encontra-se no interior do compartimento de pilhas do monitor. 1 Desloque para baixo o suporte de cinto (B-15) e levante-o. 2 Remova a tampa do compartimento das pilhas (B-7) deslocando-o para baixo. 3 Coloque o interruptor de inversão de imagem (B-11) na posição ON. > A imagem aparece agora verticalmente invertida (180°) no monitor. • Reponha o interruptor de inversão de imagem (B-11) na posição original. Nota: Quando a câmara está ligada à TV, não é possível rodar a imagem

Vigiar o bebé em silêncio • Use o interruptor e controlo ON/OFF/VOLUME (B-8) no monitor para colocar o volume no nível mais reduzido. Não desligue por completo o monitor! > As luzes de nível de som (B-3) no monitor alertam-no visualmente para os sons produzidos junto do seu bebé. Quanto mais som o seu bebé produzir, mais luzes verá. > Quando não é detectado qualquer som, todas as luzes de nível sonoro (B-3) estarão apagadas.

Resolução de problemas Problema

A luz de POWER da câmara não acende.

Equipamento desligado.

Coloque o interruptor OFF/ON/ (A-4) na posição ON (dia) ou (noite).

As pilhas estão sem carga.

Substitua as pilhas.

PR Transformador (A-12) desligado. Ligue o transformador (A-12) à câmara. Ligue o transformador (A-12) a uma tomada de corrente de parede. A luz de POWER do monitor não acende.

O ecrã do monitor não acende.

Equipamento desligado.

Coloque o interruptor ON/OFF na posição (B-8).

As pilhas estão fracas.

Recarregue as pilhas.

A vida útil das pilhas chegou ao fim.

Substitua as pilhas.

Transformador (B-10) desligado.

Ligue o transformador (B-10) ao ao monitor câmara. Ligue o transformador (B-10) a uma tomada de parede da rede eléctrica.

Equipamento desligado.

Coloque o interruptor ON/OFF na posição (B-8).

Foi seleccionado o modo de AUDIO.

Seleccione os modos AV ou AUTO (B-6).

Equipamentos configurados em canais diferentes.

Configure ambos os equipamentos para o mesmo tempo canal (A-7, B-5).

Coloque o interruptor OFF/ON/ (A-4) na posição ON (dia) ou (noite).

Interferências de, por exemplo, Configure ambos os equipamentos equipamentos electrodomésticos, para outro canal (A-7, B-5). telefones sem fios, ou telemóveis.

PR Resolução de problemas Problema

Imagem escura à noite.

As pilhas estão fracas.

Substitua ou recarregue as pilhas.

Brilho regulado para valor muito baixo.

Ajuste o valor do brilho (B-14).

Com som, mas sem imagem.

Um, ou ambos, os equipamentos Desloque os equipamentos para estão perto de objectos locais diferentes. metálicos. Brilho regulado para valor muito Ajuste o valor do brilho (B-14). baixo. Equipamentos configurados em canais diferentes.

Configure ambos os equipamentos para o mesmo tempo canal (A-7, B-5).

Interferências de, por exemplo, electrodomésticos, telefones sem fios, ou telemóveis.

Configure ambos os equipamentos para outro canal (A-7, B-5).

Com imagem, mas sem som.

Nível de volume sonoro demasiado baixo.

Aumente o volume sonoro (B-8).

Objecto demasiado perto da câmara.

Remova os objectos de perto da câmara, ou mude o local da câmara.

Um, ou ambos, os equipamentos Desloque os equipamentos para estão perto de objectos locais diferentes. metálicos.

A imagem é mostrada com a parte de baixo virada para cima, e não pode ser rodada.

Interferências de, por exemplo, electrodomésticos, telefones sem fios, ou telemóveis.

Configure ambos os equipamentos para outro canal (A-7, B-5).

Equipamentos demasiado próximos um do outro.

Aumente a distância entre os equipamentos.

Volume demasiado elevado.

Diminua o volume sonoro (B-8).

Não é possível rodar a imagem Posicione a câmara virada para quando a câmara está ligada à TV. cima, ou desligue o monitor da TV.

Especificações técnicas

PR Monitor Tensão de funcionamento do equipamento portátil:DC8V 700mA, ou 5 pilhas recarregáveis de 1,2 V, formato AA Indicação de tensão reduzida: 5,6 V Amplitude térmica: 0°C ~ 50°C Consumo de energia: 5,0 W Frequência de funcionamento: 2,4GHz ~ 2,465 GHz Alcance máximo (em linha de visão):máximo de 100 em campo aberto, 30 metros dentro de casa Sistema de vídeo:PAL Resolução: 490 x 240 Pixeis Ecrã: LCD policromático de 1,5 polegadas

Câmara Tensão de funcionamento:DC 7,5 V 300mA, ou 4 pilhas alcalinas de 1,5 V, formato AA Potência de emissão:≤ 10 dBm Variação térmica: 0 °C ~ 50 °C Consumo de energia: 2,2 W Frequência de funcionamento: 2,4GHz ~ 2,465 GHz Frequência de sub-portadora:6,5 MHz Sensibilidade do microfone: 1 a 2 metros

PR Informação importante • A qualidade de imagem e som é influenciada pela utilização de fornos micro-ondas. Outros sistemas sem fios (Bluetooth, LANs sem fios, etc.) também pode afectar negativamente a qualidade de som e imagem, e vice-versa. • A câmara do bebé é um produto baseado em Rádio Frequência. Como tal, o seu desempenho pode ser afectado pelo mesmo tipo de interferências que os equipamentos GSM, rádios portáteis, e outros produtos de rádio frequência. • A câmara do bebé não está limitada a ser usada só numa sala. Pode usá-la em qualquer parte da casa. Consequentemente, qualquer pessoa na vizinhança da sua casa (até à distância máxima de alcance) que também tenha uma câmara de vigilância de bebés, pode ver e ouvir o seu bebé. • Segurança de ondas de rádio: com o equipamento ligado, o bebé pode emitir e receber ondas de rádio. A câmara do bebé cumpre as normas definidas para a mesma. • A câmara do bebé tem um alcance de funcionamento de 100 metros, aproximadamente, em campo aberto. Paredes, tectos e outros objectos grandes podem limitar o alcance utilizável a apenas 30 metros dentro de casa, dependendo do material em que as paredes sejam construídas.

Alcance de emissão Qual é o alcance de transmissão de um monitor de bebés, em ligação com o ambiente? Está especificado o alcance em campo aberto de um monitor específico. Dependendo do ambiente circundante e de outros factores negativos, este alcance pode ser reduzido. Materiais secos Madeira, gesso, placas de gesso, vidro (sem metal nem cabos, sem chumbo) Tijolo, madeira prensada Betão reforçado Grades e barras metálicas Metal, folhas de alumínio

Espessura do material

No caso de materiais molhados ou húmidos, a redução pode ser de até 100%

Informação importante

PR Informação ambiental Eliminação do seu antigo produto O seu produto foi desenhado e fabricado com matérias-primas e componentes de alta qualidade, que podem ser reciclados e reutilizados. Quando este símbolo, com um latão traçado, está afixado a um produto significa que o produto é abrangido pela Directiva Europeia 2002/96/EC Informe-se acerca do sistema de recolha selectiva local para produtos eléctricos e electrónicos. Aja de acordo com os regulamentos locais e não descarte os seus antigos produtos com o lixo doméstico comum. A correcta eliminação do seu antigo produto ajuda a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública.

Manutenção • Limpe a câmara do bebé com um pano húmido. • Elimine as pilhas usadas de forma ambientalmente correcta.

Garantia e assistência Se precisar de informações ou se tiver qualquer problema, por favor visite o site da Philips em www.philips.pt ou contacte o Centro de Informação ao Consumidor Philips do seu País (os números de telefone encontram-se no folheto da garantia mundial). Se não existir um Centro de Informação ao Consumidor no seu País, dirija-se a um Agente Philips ou contacte o Departamento de Service da Philips Domestic Appliances and Personal Care BV.
