BRUKSANVISNING SKM7491NF PHILIPS

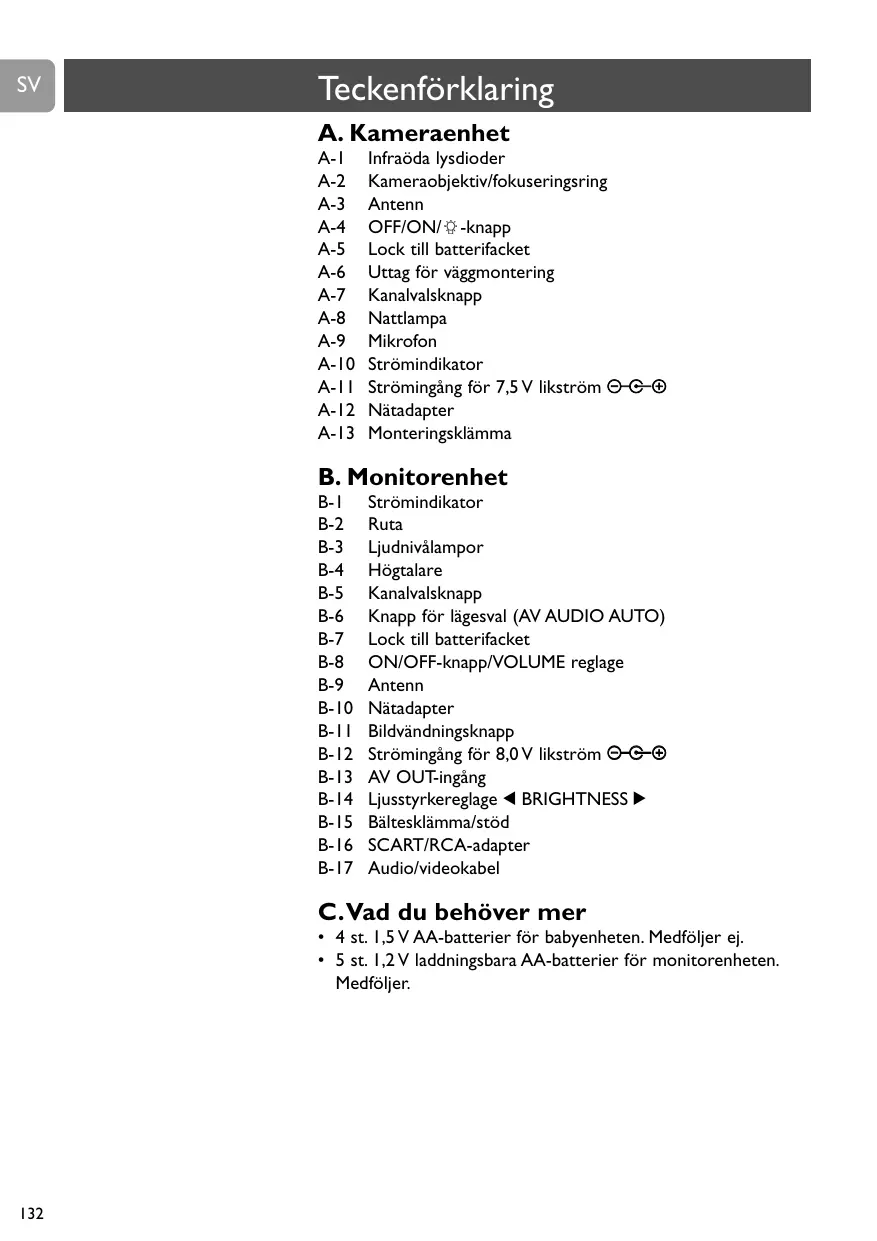

Teckenförklaring A. Kameraenhet A-1 A-2 A-3 A-4 A-5 A-6 A-7 A-8 A-9 A-10 A-11 A-12 A-13 Infraöda lysdioder Kameraobjektiv/fokuseringsring Antenn OFF/ON/ -knapp Lock till batterifacket Uttag för väggmontering Kanalvalsknapp Nattlampa Mikrofon Strömindikator Strömingång för 7,5 V likström -<+ Nätadapter Monteringsklämma B. Monitorenhet B-1 B-2 B-3 B-4 B-5 B-6 B-7 B-8 B-9 B-10 B-11 B-12 B-13 B-14 B-15 B-16 B-17 Strömindikator Ruta Ljudnivålampor Högtalare Kanalvalsknapp Knapp för lägesval (AV AUDIO AUTO) Lock till batterifacket ON/OFF-knapp/VOLUME reglage Antenn Nätadapter Bildvändningsknapp Strömingång för 8,0 V likström -<+ AV OUT-ingång Ljusstyrkereglage 1 BRIGHTNESS 2 Bältesklämma/stöd SCART/RCA-adapter Audio/videokabel C.Vad du behöver mer

• 4 st. 1,5 V AA-batterier för babyenheten. Medföljer ej.
• 5 st. 1,2 V laddningsbara AA-batterier för monitorenheten. Medföljer.

Illustrationer Teckenförklaring Kameraenhet (babyenhet) Monitorenhet (föräldraenhet) Vad du behöver mer Innehåll Välkommen Säkerhetsinformation Göra iordning din babykamera Kameraenhet (babyenhet) Monitorenhet (föräldraenhet) Kanalval Använda babykameran Koppla på enheterna Lägesval (monitorenheten) Justera bilden Allmänna anmärkningar Andra funktioner Ansluta monitorn till din teve Koppla på och av nattlamporna. Vända på bilden Övervaka barnet ljudlöst

Viktig information Sändningsräckvidd Miljöinformation Underhåll Garanti & service

Välkommen Philips är starkt engagerat att ta fram praktiska och tillförlitliga produkter som ger nyblivna föräldrar den trygghet de behöver. Din babyvakt består av en monitorenhet (föräldraenhet) och en kameraenhet (babyenhet). När enheterna är rätt anslutna är babykameran till stor hjälp dygnet runt genom att du alltid kan se och höra ditt barn tydligt. När babykameran används som en vanlig babyvakt kan du alltid höra ditt barn var du än befinner dig i huset. Philips Baby Care, taking care together Säkerhetsinformation Läs denna bruksanvisning noga innan du börjar använda babykameran, och behåll den så du kan komma tillbaka till den senare. Babykameran är avsedd som ett hjälpmedel. Den är ingen ersättning för ansvarskännande och korrekt övervakning från en vuxen, och ska inte användas som en sådan.

• Läs och rätta dig efter alla varningarna på produkten och i denna bruksanvisning.
• Se till att kameraenheten och adapterkabeln alltid är utom räckhåll för barnet (minst 1 meter bort).
• Täck aldrig över babykameran (med en handduk, filt eller dylikt).
• Använd aldrig babykameran på fuktiga ställen eller nära vatten.
• Utsätt inte babykameran för stark kyla, hetta eller ljus (t.ex. direkt solljus).
• Kontrollera att spänningen som anges på adaptrarnas märkplåt (A-12, B-10) överensstämmer med elnätets spänning innan du sätter i kontakterna i ett vägguttag.
• Öppna inte insidan av kameraenheten eller monitorenheten (utom locken till batterifacken). Då kan du få en elektrisk stöt.
• Antennen på monitorenheten (B-9) är fast monterad. Försök inte dra ut den eller böja den.
• Antennen till kameraenheten (A-3) kan bara böjas neråt (och upp igen). Den kan inte dras ut.
• Dra alltid ut nätadaptrarna ur vägguttaget om babykameran inte ska användas på en längre tid.
• Adaptrarna och locken till batterifacken kan bli något varma under användningen. Det är fullt normalt.
• Placera sladdarna till nätadaptrarna så att de inte kan stigas på eller klämmas av att något som ställs på dem eller mot dem. Var särskilt noga med sladden vid adapterkontakten, väggkontakten och stället där sladden ansluter till systemet.

• Använd bara de medföljande nätadaptrarna. Om andra adaptrar används kan systemet skadas. Sätt bara i nätadaptrarna i normala hushållsuttag! För att förhindra att barnet trasslar in sig i sladdarna eller att sladdarna blir för varma, bör förlängningssladdar inte användas.
• Tänk på att babykameran fungerar med radiovågor. Det kan därför hända ljudet och bilden kan tas upp även av andra mottagare. Det kan hända att samtal, även från rum intill kameraenheten, kan avlyssnas.
• För att skydda ditt privatliv bör du därför alltid ha kameran avstängd när du inte använder den som babyvakt.
• Explosionsfara om batterierna byts på fel sätt. Använd bara samma eller likvärdiga batterier vid byte.
• Blanda inte batterityper (alkaliska med andra batterier).
• Tag ut batterierna om babykameran inte ska användas en längre tid.
• Blanda inte gamla och nya batterier.
• Ladda inte om ej laddningsbara batterier. Då kan det bli eldsvåda.
• Om du låter batterierna ligga kvar i en enhet fastän den drivs på nätet, bör du en gång i halvåret kontrollera att de inte har läckt.

Göra iordning din babykamera Kameraenhet (babyenhet) Tips för placering av kameraenheten

• Ställ aldrig kameraenheten i barnets säng eller i lekhagen.
• Ställ enheten på minst 1 meters avstånd från barnet.
• Enheten kan monteras på väggen eller ställas på ett plant underlag t.ex. på en byrå eller ett bord. VIKTIGT! När du har valt var du ska montera enheten måste du testa mottagningen innan du monterar enheten på väggen. Om du får störningar eller andra problem kan du läsa i kapitlet “Felsökning”.
• För att förhindra att barnet trasslar in sig i sladden måste du montera enheten så att barnet inte når åt adaptersladden!
• För att förhindra att barnet trasslar in sig i sladden eller att sladden blir för varm ska enheten monteras så att adaptersladden når fram till ett normalt vägguttag.
• Montera enheten på ett ställe där kameraobjektivet inte skyms. Använd de horisontala och vertikala vinkeljusteringsalternativen för att rikta in kameran ordentligt.

Göra iordning din babykamera

• Se till att det blir tillräcklig ventilation runt enheten när den monteras på väggen. Montera den inte direkt över värmeventiler eller annat som avger värme eller i direkt solljus. Montera kameraenheten Välj först bäst plats för monteringen innan du börjar. Se ‘Tips för placering av kameraenheten’. Om du vill använda enheten på batteri lägger du först i batterierna i enheten. Se ‘Ställa in för användning på batteri’. Montera på en vägg
• Fäst uttaget för väggmontering (A-6) på en skruv eller krok. Använda monteringsklämman

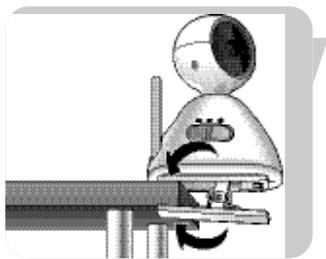

• Sätt i monteringsklämmans fötter i uttaget på enhetens undersida. Tryck försiktigt de båda främre fötterna framåt tills de snäpps fast.Tryck sedan varsamt ner den bakre foten tills den snäpps fast.
• Kläm fast monteringsklämman (A-13) på kanten på ett bord eller ett skåp. Ställa in för användning på nätet 1 Anslut nätadapterns sladd till strömingången på enheten (DC 7,5V -<+ - A-11). 2 Sätt i nätadaptern (A-12) i ett vägguttag. Linda ut nätadapterns sladd och dra ut den helt. ‹ Kameraenheten är nu klar för användning på nätet.

Göra iordning din babykamera

Ställa in för användning på batteri Om du har batterier ilagda i kameraenheten fortsätter den att fungerar vid strömavbrott. 1 Ta bort locket till batterifacket (A-5). 2 Lägg i fyra 1,5 V-batterier av AA-storlek. Se till att de kommer rätt enligt markeringarna för + och - i batterifacket. Batterier medföljer inte.Vi rekommenderar alkaliska batterier från Philips. 3 Stäng locket till batterifacket (A-5). ‹ Kameraenheten är nu klar för användning på nätet. Monitorenhet (föräldraenhet) Monitorenheten kan användas på elnätet eller med batteri. Om du har batterier ilagda i monitorenheten fortsätter den att fungerar vid strömavbrott. Ställa in för användning på nätet 1 Anslut nätadapterns sladd till strömingången på enheten (DC 8,0 V -<+ - B-12). 2 Sätt i nätadaptern (B-10) i ett vägguttag. Linda upp och dra ut nätadaptersladden helt. ‹ Kameraenheten är nu klar för användning på nätet. Ställa in för användning på batteri 1 Skjut ned bältesklämman/stödet (B-15) och lyft upp. 2 Ta bort locket från batterifacket (B-7) genom att skjuta det nedåt. 3 Lägg i fem laddningsbara 1,2 V-batterier av AA-storlek. Se till att de kommer rätt enligt markeringarna för + och i batterifacket.

Göra iordning din babykamera 4 Skjut tillbaka locket till batterifacket (B-7). Tryck varsamt på det tills det snäpps fast. 5 Dra ned bältesklämman/stödet (B-15) och skjut det uppåt tills det snäpps fast. 6 Anslut nätadapterns sladd till strömingången på enheten (DC 8,0 V -<+ - B-12). 7 Sätt i nätadaptern (B-10) i ett vägguttag. Linda upp nätadaptersladden och dra ut den helt. 8 Lämna monitorenheten ansluten till nätet tills batterierna är fulladdade (minst 10 timmar). > Under laddningen blinkar laddningslampan (B-1) rött. > När batterierna är fulladdade lyser strömindikatorn (B-1) med stadigt grönt sken. Monitorenheten kan nu användas sladdlöst i minst 3-5 timmar. ‹ Monitorenheten är nu klar för användning på nätet. Placera monitorenheten

• Enheten kan ställas på ett stabil plant underlag t.ex. ett bord.
• Bältesklämman kan användas för att stödja enheten i vinklat läge. Då skjuter du ner bältesklämman/stödet (B-15) och lyfter. Kanalval 1 Använd kanalvalsknappen (A-7) på kameranenheten för att ställa in önskad kanal (1, 2 eller 3). 2 Ställ in kanalvalsknappen (B-5) på monitorenheten på samma kanal.
• Se till att båda enheterna är inställda på samma kanal.

Koppla på enheterna 1 Ställ kameraenhetens OFF/ON -knapp (A-4) på ON. > Då tänds strömindikatorn (A-10) och lyser grönt. > De infraröda lysdioderna (A-1) aktiveras automatiskt så att kameran kan användas i dåliga ljusförhållanden. Då visas bilderna i svartvitt. 2 Ställ monitorenhetens ON/OFF-knapp (B-8) på ON. > Då tänds strömindikatorn (B-1) och lyser grönt. > Nu ska du höra ljud från högtalaren (B-4) och se bilder i rutan (B-2). > Ljudnivålamporna (B-3) lyser när ljud avkänns av kameraenheten. Ju mer ljud som avkänns desto fler lampor lyser.

• Justera volymen med volymreglaget (B-8).
• Om det är störningar eller om ljudmottagningen är dålig, kan du pröva med att flytta om enheterna (först kameran) eller ställa in båda enheterna på samma kanal. Se ‘Kanalval’. Se till att båda enheterna är inställda på samma kanal. Lägesval (Monitorenheten) De olika lägena ställs in med lägesvalsknappen (B-6) på monitorns undersida. AV-läge (Audio Video) Både ljud och bild sänds hela tiden. Audioläge Bara ljudet sänds. Ingen bild visas i rutan (B-2). Babykameran används då som en vanlig babyvakt. Då sparar du på batterierna. Autoläge Bara när kameraenheten avkänner ljud sänds både ljud och bild, och bilden visas i rutan (B-2). När inget ljud avkänns visas ingen bild. Då sparar du på batterierna.

Använda babykameran Justera bilden Justera bildens fokus (kameraenheten)

• Använd fokusringen (A-2) för att justera bildens fokus. Justera bildens vinkel horisontalt och vertikalt (kameraenheten)
• Vrid kamerahuvudet till vänster eller höger för att justera bildens vinkel horisontalt.

• Skjut kamerahuvudet uppåt eller neråt för att justera bildens vinkel vertikalt. Justera bildens ljusstyrka (monitorenheten)
• Använd ljusstyrkereglaget 1 BRIGHTNESS 2 (B-14) för att justera ljusstyrkan i rutan (B-2). Allmänna anmärkningar Batteribarning – När strömindikatorn på kameraenheten (A-10) slocknar, börjar batterierna ta slut. Koppla över till nätdrift eller byt batterierna. – När strömindikatorn på monitorenheten (B-1) börjar blinka grönt (under användningen) eller lyser rött (efter påslag) börjar batterierna ta slut. Koppla över till nätdrift eller ladda om batterierna. Batterierna ska laddas om i 10 timmar. Om enheten används under tiden tar omladdningen längre tid. Under laddningen blinkar laddningslampan (B-1) rött. När batterierna är fulladdade lyser strömindikatorn (B-1) med stadigt grönt sken. Om det inte går att ladda om batterierna fullständigt eller inte alls, är batterierna för gamla. Byt batterierna.

Räckviddsvarning Om det inte är någon kontakt mellan enheterna (t.ex. om en enhet är avstängd, om enheterna är inställda på olika kanaler eller om batterierna börjar ta slut), aktiveras räckviddsvarningen, och ett pip hörs. Infraröda lysdioder När kameraenheten kopplas på, aktiveras automatiskt de infraröda lysdioderna (A-1) så att kameran kan användas också under dåliga ljusförhållanden. Då visas bilderna i svartvitt. Andra funktioner Ansluta monitorenheten till din teve SCART-anslutning 1 Sätt i ena änden av den medföljande audio/video-kabeln (B-17) i AV OUT-ingången (B-13) på monitorn och den andra i den medföjande SCART/RCA-adaptern. 2 Anslut adaptern till SCART-kontakten på teven. RCA-anslutning 1 Anslut den änden av den medföljande Audio/Video-kabeln (B-17) som bara har en kontakt till AV OUT-ingången (B-13) på monitorn. 2 Anslut audio/video-kontakterna i den andra änden av kabeln till motsvarande audio/video-ingångar på din teve. Se till att du sätter in den gula kontakten i videoingången och de vita och röda kontakterna i vänster (L) respektive höger (R) audioingång. Obs: Om din teve har PIP-skärm (Picture In Picture) eller dubbel skärm kan du övervaka barnet hela tiden medan du tittar på teve. Koppla på och av nattlamporna.

• Ställ kameraenhetens OFF/ON/ -knapp (A-4) på koppla på nattlampan. för att

• Ställ kameraenhetens OFF/ON/ -knapp (A-4) på OFF eller ON för att koppla av nattlampan.

Andra funktioner Vända den visade bilden Med funktionen för bildvändning kan du rotera bilden i 180°, så att kameran kan ställas i olika lägen, t.ex. klämmas fast på kanten av ett bord eller skåp. Knappen för bildvändning finns inuti batterifacket på monitorenheten. 1 Skjut ner bältesklämman/stödet (B-15) och lyft upp. 2 Ta bort locket från batterifacket (B-7) genom att skjuta det nedåt. 3 Ställ bildvändningsknappen (B-11) på ON. > Bilden vänds då vertikalt (180°) i rutan.

• Ställ tillbaka bildvändningknappen (B-11) för att få tillbaka bilden till den ursprungliga inställningen. OBS: När kameraenheten är ansluten till teven går det inte att vrida på bilden. Övervaka barnet ljudlöst
• Använd ON/OFF-knappen/volymreglaget (B-8) på monitorenheten för att ställa in volymen på lägsta nivå. Stäng inte av monitorenheten helt! > Du använder då ljudnivålamporna (B-3) på monitorenehten för att se om ditt barn ger några ljud ifrån sig. Ju mer ljud barnet ger ifrån sig, desto fler lampor är tända. > Om inget ljud avkänns, lyser inga ljudnivålampor (B-3).

Felsökning Problem Möjlig orsak Lösning Kameraenhetens strömindikator lyser inte. Enheten inte påkopplad. Ställ OFF/ON/ -knappen (A-4) på ON (dag) eller (natt). Batterierna är urladdade. Byt batterierna. Nätadaptern (A-1) sitter inte i. Sätt i nätadaptern (A-12) i kameraenheten. Sätt i nätadaptern (A-12) i vägguttaget. Enheten inte påkopplad. Ställ OFF/ON/ -knappen (B-8) på ON. Batterierna svaga. Ladda batterierna. Batterierna är för gamla. Byt batterierna. Nätadaptern (B-10) sitter inte i. Sätt i nätadaptern (B-10) i monitorenheten. Sätt i nätadaptern (B-10) i vägguttaget. Enheten inte påkopplad. Ställ OFF/ON/ -knappen (B-8) på ON. AUDIO-läge valt. Välj AV- eller AUTO-läge (B-6). Enheterna är inställda på olika kanaler. Ställ in båda enheterna samma kanal (A-7, B-5). Kameraenheten inte påkopplad. Ställ OFF/ON/ -knappen (A-4) på ON (dag) eller (natt). Störning från t.ex. hushållsapparater, trådlösa eller mobiltelefoner. Ställ in båda enheterna på en annan (samma) kanal (A-7, B-5). Batterierna svaga. Byt/ladda om batterierna. Ljusstyrkan för lågt inställd. Justera ljusstyrkan (B-14). Monitorenhetens strömindikator lyser inte. Monitorenhetens ruta tänds inte. Inget ljud/ingen bild. Mörk bild på natten.

Felsökning Problem Möjlig orsak Lösning Ljud med ingen bild. Den ena eller båda enheterna för nära metallföremål. Flytta enheten/enheterna någon annanstans. Ljusstyrkan för lågt inställd. Justera ljusstyrkan (B-14). Enheterna är inställda på olika kanaler. Ställ in båda enheterna på en annan (samma) kanal (A-7, B-5). Störning från t.ex. hushållsapparater, trådlösa telefoner eller mobiltelefoner. Ställ in båda enheterna på en annan (samma) kanal (A-7, B-5). Bild men inget ljud Volymen för lågt inställd. Höj volymen (B-8). Blinkande bild. Föremål för nära kameraenheten. Ta bort föremålet vid kameraenheten eller fllytta på kameraenheten. Den ena eller båda enheterna för nära metallföremål. Flytta enheten/enheterna någon annanstans. Störning från t.ex. hushållsapparater, trådlösa telefoner eller mobiltelefoner. Ställ in båda enheterna på en annan (samma) kanal (A-7, B-5). Enheterna för nära varandra. Öka avståndet mellan enheterna. Volymen är för högt inställd. Sänk volymen (B-8). Det går inte att vrida på bilden när kameraenheten är ansluten till teven. Ställ kameraenheten upprätt eller koppla från monitorenheten från teven. Rundgång i ljudet (pipande). Bilden visas upp-och-ner på teveskärmen och kan inte vridas.

• När en mikrougn används påverkas bild- och ljudkvaliteten. Andra trådlösa system (Bluetooth, trådlösa LAN etc.) kan också påverka bild- och ljudkvaliteten menligt, och också tvärtom.
• Babykameran är en produkt som fungerar med radiofrekvenser. Därför kan funktionen lida av samma störningar som GSM, bärbara radioapparater och andra radiofrekvensprodukter.
• Babykamerans användning är inte begränsad till ett rum. Den kan användas var som helst i huset. Det betyder att om det är någon annan i närheten (upp till högsta mottagningsräckvidden) som också har en babykamera inställd på samma kanal, kan de också se och höra ditt barn.
• Säkerheten beträffande radiovågor: När babykameran är påkopplad, sänder den och tar emot radiovågor. Babykameran överensstämmer med de standarder som har ställts upp för sådana produkter.
• Babykameran har en driftsräckvidd på upp till ca 100 meter utomhus. Väggar, tak och andra stora föremål kan begränsa räckvidden till ca 30 meter inomhus, beroende på vilket material de är tillverkade av. Sändningsräckvidd Vilken sändningsräckvidd har babykameran i olika omgivning? Den angivna räckvidden avser en specifik monitor utomhus. Denna räckvidd kan vara mindre på grund av omgivningsförhållanden och andra störande faktorer. Torrt material Trä, gips, gipsplatta, glas (utan metall eller tråd, utan bly) Tegel, plywood Armerad betong Metalltrådar, galler Metall, aluminiumplåt Materialtjocklek Genomtränglighet

30 cm 30 cm 30 cm 1 cm 1 cm Vid vått och fuktigt material kan reduktionen vara upp till 100% av den angivna.

Miljöinformation Kassering av din gamla produkt Produkten är utvecklad och tillverkad av högkvalitativa material och komponenter som kan både återvinnas och återanvändas. När den här symbolen med en överkryssad papperskorg visas på produkten innebär det att produkten omfattas av det europeiska direktivet 2002/96/EG Ta reda på var du kan hitta närmaste återvinningsstation för elektriska och elektroniska produkter. Följ de lokala reglerna och släng inte dina gamla produkter i det vanliga hushållsavfallet. Genom att kassera dina gamla produkter på rätt sätt kan du bidra till att minska eventuella negativa effekter på miljö och hälsa. Underhåll

• Gör ren babykameran med en fuktig trasa
• Kassera uttjänta batterier på ett sätt som är skonsamt för miljön. Garanti och service Om du behöver service eller information eller har något problem ska du söka upp Philips webbsida på adressen www.philips.com eller kontakta Philips kundtjänst i ditt land (rätt telefonnummer finner du världsgarantibroschyren). Om det inte finns någon kundtjänst i ditt land ska du vända dig till din lokala återförsäljare eller kontakta serviceavdelningen på Philips Domestic Appliances and Personal Care BV.
