SKM7491NF - Vauvanvahti PHILIPS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vauvapuhelin
Brändi	PHILIPS
Malli	SKM7491NF
Kamerayksikön virransyöttö	Verkkolaite 7,5 V DC tai 4 AA-paristoa 1,5 V (eivät sisälly)
Vanhemman yksikön virransyöttö	Verkkolaite 8 V DC tai 5 ladattavaa AA-paristoa 1,2 V (sisältyvät)
Kesto vanhemman yksikön paristoilla	Noin 3,5 tuntia
Ulkokuuluvuus	Jopa 100 metriä
Sisäkuuluvuus	Jopa 30 metriä
Näyttö	LCD-värinäyttö 1,5 tuumaa, 490 x 240 pikseliä
Taajuus	2,4 GHz
Kanavat	3 valittavaa
Tiloja	AV (ääni+video), Vain ääni, Auto (käynnistyy äänestä)
Yönäkö	Kyllä, infrapuna (mustavalkokuva)
Yövalo	Kyllä, integroitu kamerayksikköön
Kuvan kääntö	Kyllä (180°)
AV-lähtö	Kyllä, Peritel tai RCA TV-liitäntää varten
Äänitason ilmaisin	Kyllä, LED vanhemman yksikössä
Ulkopuolueen hälytys	Kyllä, äänimerkki
Käyttölämpötila	0–50 °C
Huolto ja puhdistus	Puhdista kostealla liinalla
Turvallisuus	Kamerayksikkö vähintään 1 metrin päässä vauvasta; älä peitä; käytä vain mukana toimitettuja sovittimia
Takuu	Valmistajan takuu PHILIPS

Usein kysytyt kysymykset - SKM7491NF PHILIPS

Kuinka asennan PHILIPS SKM7491NF -vauvapuhelimen?

Aseta kamerayksikkö vähintään 1 metrin päähän vauvasta, vakaalle alustalle tai seinälle kiinnitettynä. Kytke verkkolaite tai aseta 4 AA-paristoa (eivät sisälly). Vanhemman yksikköä varten kytke verkkolaite tai käytä mukana tulevia 5 ladattavaa paristoa. Kytke molemmat yksiköt päälle ja säädä kanavat samaan asentoon (1, 2 tai 3).

Kuinka vaihdan kamerayksikön paristot?

Poista paristolokeron kansi (A-5) ja aseta 4 alkaliparistoa AA 1,5 V noudattaen napaisuuksia + ja -. Sulje kansi. Paristot eivät sisälly, käytä mieluiten Philips-paristoja.

Kuinka lataan vanhemman yksikön?

Kytke verkkolaite (B-10) vanhemman yksikköön ja seinäpistorasiaan. POWER-merkkivalo (B-1) vilkkuu punaisena latauksen aikana. Noin 10 tunnin kuluttua se muuttuu vihreäksi. Yksikkö voi tällöin toimia paristoilla noin 3,5 tuntia.

Mikä on vauvapuhelimen kantama?

Maksimikantama on 100 metriä ulkona ilman esteitä. Sisällä seinät ja katot vähentävät kantamaa noin 30 metriin materiaaleista riippuen.

Kuinka aktivoin yönäön?

Yönäkö aktivoituu automaattisesti kun valaistus on heikko. Infrapunavalot (A-1) syttyvät ja kuva muuttuu mustavalkoiseksi.

Mitä tehdä jos kuva on tumma yöllä?

Tarkista, etteivät paristot ole heikkoja (vaihda tai lataa ne). Säädä näytön kirkkautta BRIGHTNESS (B-14) -säätimellä vanhemman yksikössä.

Kuinka liitän vanhemman yksikön televisioon?

Kytke mukana toimitettu audio/video-kaapeli (B-17) vanhemman yksikön AV OUT (B-13) -liitäntään. Käytä Peritel/RCA-sovitinta (B-16) television mukaan. Liitä keltaiset (video) ja valkoiset/punaiset (ääni) liittimet vastaaviin tuloliitäntöihin.

Kuinka käännän näytettävän kuvan?

Avaa vanhemman yksikön paristolokero ja aseta kuvan kääntökytkin (B-11) asentoon ON. Kuva kääntyy 180°. Tämä toiminto ei ole käytettävissä kun yksikkö on liitetty televisioon.

Mitä tehdä häiriöiden tai huonon vastaanoton sattuessa?

Vaihda kanavaa säätämällä CHANNEL-valitsin (A-7 kamerassa ja B-5 vanhemman yksikössä) samaan eri numeroon. Siirrä yksiköt pois metalliesineistä ja muista langattomista laitteista kuten mikroaaltouunista tai Bluetoothista.

Kuinka puhdistan vauvapuhelimen?

Puhdista yksiköt kostealla liinalla. Älä käytä hankaavia puhdistusaineita. Poista paristot jos laitetta ei käytetä pitkään aikaan. Hävitä käytetyt paristot asianmukaiseen keräyspisteeseen.

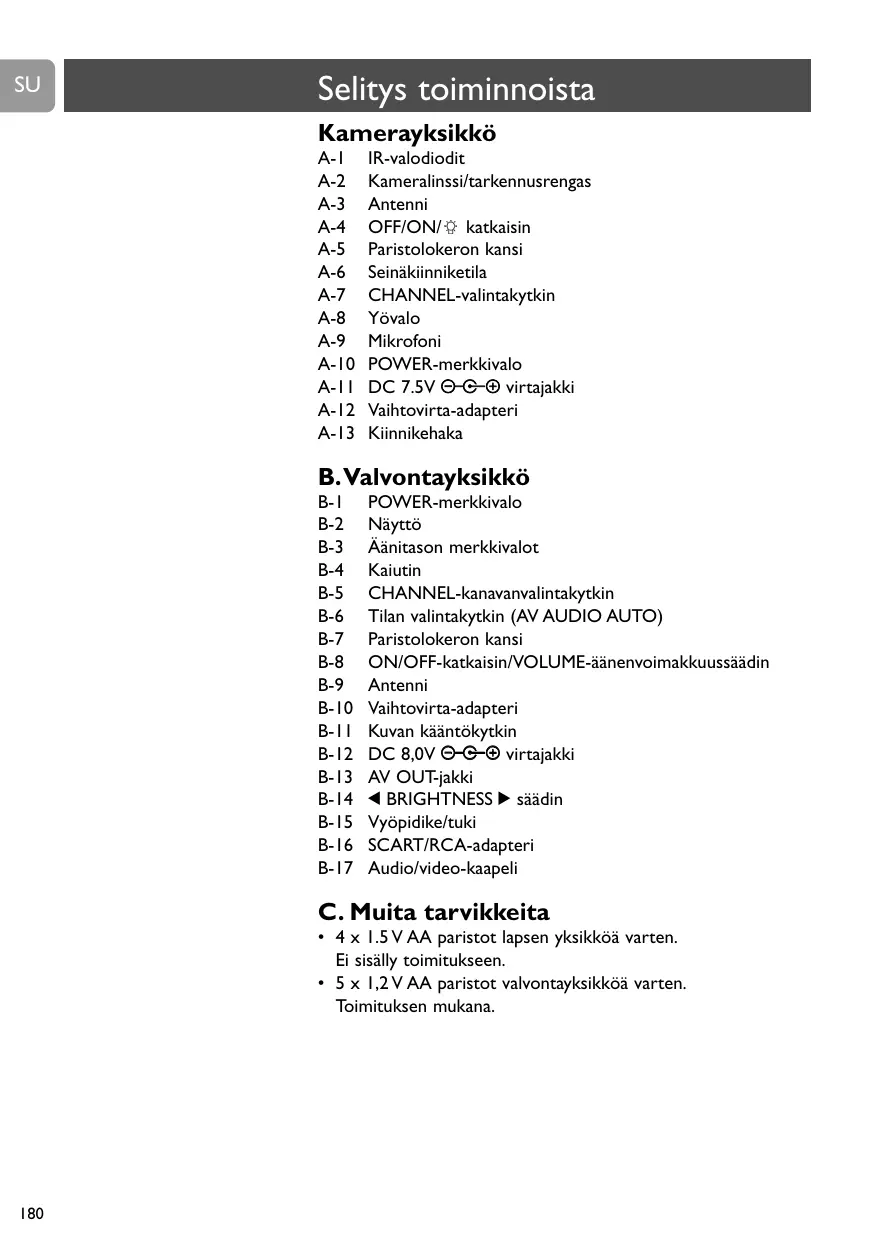

KÄYTTÖOHJE SKM7491NF PHILIPS

A-1 IR-valodiodit
A-2 Kameralinssi/tarkennusrengas
A-3 Antenni
A-4 OFF/ON/ ☉ katkaisin
A-5 Paristolokeron kansi
A-6 Seinäkiinniketila
A-7 CHANNEL-valintakytkin
A-8 Yövalo
A-9 Mikrofoni
A-10 POWER-merkkivalo
A-11 DC 7.5V ⊙ ⊕ ⊕ virtajakki
A-12 Vaihtovirta-adapteri
A-13 Kiinnikehaka

B. Valvontayksikkö

B-1 POWER-merkkivalo
B-2 Näyttö
B-3 Äänitason merkkivalot
B-4 Kaiutin
B-5 CHANNEL-kanavanvalintakytkin
B-6 Tilan valintakytkin (AV AUDIO AUTO)
B-7 Paristolokeron kansi
B-8 ON/OFF-katkaisin/VOLUME-äänenvoimakkuussäädin
B-9 Antenni
B-10 Vaihtovirta-adapteri
B-11 Kuvan kääntökytkin
B-12 DC 8,0V ⊙ ⊕ ⊕ virtajakki
B-13 AV OUT-jakki
B-14 ◀ BRIGHTNESS ▶ säädin
B-15 Vyöpidike/tuki
B-16 SCART/RCA-adapteri
B-17 Audio/video-kaapeli

C. Muita tarvikkeita

- 4 x 1.5 V AA paristot lapsen yksikköä varten. Ei sisälly toimitukseen.

- 5 x 1,2 V AA paristot valvontayksikköä varten. Toimituksen mukana.

Sisältö

3 Kuvitukset

180 Selitys toiminnoista

180 Kamerayksikkö (lapsen yksikkö)

180 Valvontayksikkö (vanhempien yksikkö)

180 Muita tarvikkeita

181 Sisältö

182 Tervetuloa

182 Turvallisuutta koskevia tietoja

183 Lapsen valvontayksikön valmistelutoimia

183 Kamerayksikkö (lapsen yksikkö)

185 Valvontayksikkö (vanhempien yksikkö)

186 Kanavan valinta

187 Lapsen valvontalaitteen käyttö

187 Yksikköjen kytkentä

187 Tilan valinta (valvontayksikkö)

188 Kuvan säätö

188 Yleisiä huomautuksia

189 Muita toimintoja

189 Valvontalaitteen kytkentä televisioon

189 Yövalon kytkentä ja katkaisu

190 Esitetyn kuvan kääntö

190 Lapsen valvonta ilman ääntä

191 Vianhaku

193 Teknisiä tietoja

194 Tärkeitä tietoja

194 Lähetysalue

195 Ympäristöä koskevia tietoja

195 Huolto

195 Takuu ja palvelu

Philips on omistautunut tuottamaan korkealaatuisia, luotettavia tuotteita, jotka antavat vanhemmille heidän tarvitsemansa tuen. Lapsen valvontalaite käsittää valvontayksikön (vanhempien yksikkö) ja kamerayksikön (lapsen yksikkö). Kun yksiköt on liitetty oikein, lapsen valvontalaite tarjoaa ympärivuorokautisen tuen varmistamalla, että lapsi on koko ajan nähtävissä ja kuultavissa selkeästi. Kun lapsen yksikköä käytetään säännöllisenä lapsen valvontalaitteena, pystyt aina kuulemaan lapsen ääntelyn liikkuessasi eri puolilla asuntoa.

Turvallisuutta koskevia tietoja

Lue tämä käyttöopas huolella ennen lapsen valvontalaitteen käyttöä ja säilytä se vastaisen varalta. Lapsen valvontalaite on tarkoitettu apuvälineeksi. Se ei korvaa vatuuntuntoista ja asianmukaista aikuisen valvontaa eikä sitä saa käyttää tässä mielessä.

• Lue tuotteessa ja tässä käyttöoppaassa olevat kaikki varoitukset ja noudata niitä.
• Varmista, että kamerayksikkö ja adapterin kaapeli ovat aina poissa lapsen ulottuvilta (vähintään I metrin etäisyydellä).
• Älä koskaan peitä lapsen valvontalaitetta (pyyhkeellä, huovalla jne.).
• Älä koskaan käytä laspen valvontalaitetta kosteissa tiloissa tai lähellä vettä.

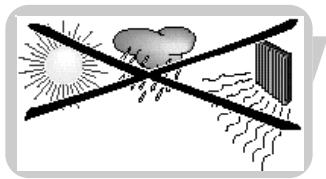

• Älä altista lapsen valvontalaitetta äärimmäiselle kylmyydelle, kuumuudelle tai valolle (esim. suora auringonpaiste).
• Tarkista, vastaako adaptereiden (A-12, B-10) tyyppikilven esittämä jännite paikallista jännitettä ennen kytkemistä vaihtovirtalähteeseen.
• Sähköiskun estämiseksi älä avaa kamerayksikön ja valvontayksikön sisäpuolta (paristolokeroita lukuunottamatta)
• Valvontayksikön antenni (B-9) on kiinnitetty paikalleen, älä yritä vetää sitä pidemmäksi tai taivuttaa sitä.
• Kamerayksikön antenna (A-3) voidaan taivuttaa vain alaspäin (ja takaisin ylös). Sitä ei voida vetää pidemmäksi.
• Irrota vaihtovirta-adapterit aina virtalähteestä, kun lapsen kameraitkuhälytintä ei käytetä pitkähköön aikaan.
• Adapterit ja paristolokeron kannet voivat olla vähän lämpimiä käytön aikana. Tämä on normaalia.

• Aseta vaihtovirta-adapterin johdot niin, että niitä ei päästä tallaamaan tai että niille tai niitä vastaan asetetut esineet eivät pääse painamaan niitä kiinnittäen erityistä huomiota vaihtovirta-adapterin pistokkeisiin, seinäpistokkeisiin ja paikkaan, jossa johdot kiinnittyvät järjestelmään.

• Käytä vain mukana toimitettuja adaptereita. Muuntyyppisten adaptereiden käyttö voi vaurioittaa järjestelmän.
  Kytke vaihtovirta-adapterit vain kotitalouksien vakiovirtaan! Johtojen sotkeutumisen ja ylikuumenemisen estämiseksi älä käytä jatkejohtoja.

• Pidä mielessä, että käytät julkisia ilma-aaltoja kameraitkuhälytintä käytettäessä. Ääni ja video voivat kulkeutua muihin vastaanottimiin. Myös keskustelut, jopa kameraa lähellä olevista huoneista, voivat kulkeutua muiden kuultavaksi.
• Yksityiselämäsi suojelemiseksi katkaise kamerayksikön toiminta aina, kun se ei ole käytössä.
• Vaarana on räjähdys, jos paristoja ei vaihdeta uusiin oikealla tavalla. Vaihda vain samantyyppisiin tai yhtäläisiin paristoihin.
• Älä sekoita erityyyppisiä paristoja keskenään (alkaliparistoja muihin paristoihin).
• Poista paristot, kun kameraitkuhälytintä ei käytetä pitkähköön aikaan.
• Älä sekoita vanhoja ja uusia paristoja toisiinsa.
• Älä lataa uudelleenlataamattomia paristoja.
  Seurauksena voi olla tulipalon syttyminen.
• Jos paristot jätetään verkkovirtaa lähteenä käyttäviin yksikköhin, tarkista ne vuotojen varalta kuuden kuukauden väliajoin.

Lapsen kameraitkuhälyttimen valmistelutoimia

Kamerayksikkö (lapsen yksikkö)

Vihjeitä kamerayksikön sijoituspaikkaa varten

• Älä koskaan sijoita kamerayksikköä lapsen vuoteeseen tai leikkikehään.
• Aseta yksikkö vähintään I metrin etäisyydelle lapsesta.
• Yksikkö voidaan kiinnittää seinälle tai asettaa vakaalle, tasaiselle pinnalle, kuten peilipöydälle tai pöydän päälle.

TÄRKEÄÄ!

Yksikön kiinnityspaikan valittuasi testaa kuuluvuus ennen kiinnittämistä seinään. Jos ilmenee häiriöitä tai muita ongelmia, katso luvun 'Vianhaku' antamia tietoja.

- Johtoihin sotkeutumisen välttämiseksi kiinnitä yksikkö vain paikkaan, jossa sen vaihtovirta-adapteri on poissa lasten ulottuvilta!

- Johtiin sotkeutumisen ja ylikuumentumisen välttämiseksi kiinnitä yksikkö niin, että vaihtovirta-adapterin johto pystyy ulottumaan vakioseinärasiaan.

- Kiinnitä yksikkö paikkaan, jossa kameran linssin edessä ei ole esteitä. Käytä vaakasuoria ja pystysuoria kulman säätötoimintoja kameran kohdistamiseksi kunnolla.

Lapsen kameraitkuhälyttimen valmistelutoimia

- Varmista riittävä yksikön ilmanvaihto seinään kiinnitettäessä. Älä kiinnitä sitä suoraan lämpölaitteiden ilmanvaihtoreikien tai muiden lämpöä kehittävien lähteiden yläpuolelle tai suoraan auringonpaisteseen.

Kamerayksikön kiinnittäminen

Ennen kiinnittämistä valitse paras mahdollinen sijaintipaikka yksikköä varten. Katso lukua 'Vihjeitä kamerayksikön sijoituspaikkaa varten'.

Jos haluat käyttää yksikköä paristoilla, asenna paristot ensin yksikköön. Katso lukua ‘Asetus paristokäyttöä varten’.

- Kiinnitä yksikön seinäkiinnitystila (A-6) ruuviin tai koukkuun.

Kiinnityshakasen käyttö

- Aseta kiinnityshakasen jalukset yksikön pohjalla olevaan tilaan. Työnnä kahta etujalkaa varoen eteenpäin, kunnes ne naksahtavat paikalleen. Työnnä sen jälkeen takajalustaa varoen alaspäin, kunnes se naksahtaa paikalleen.

- Kiinnitä kiinnityshaka (A-13) pöydän tai kaapin reunaan.

Asetus verkkovirtakäyttöä varten

I Liitä teholähteen adapterin johto yksikön virtajakkiin (DC 7.5V ⊙-⊕-⊕ - A-11).

2 Liitä vaihtovirta-adapteri (A-12) seinärasiaan. Suorista ja vedä vaihtovirta-adaperin johto mahdollisimman pitkäksi.

< Kamerayksikkö on nyt valmis verkkovirtakäyttöä varten.

Lapsen kameraitkuhälyttimen valmistelutoimia

SU

Asetus paristokäyttöä varten

Paristojen ollessa asennettuna tarjolla on automaattinen varmistus sähkökatkoksen varalta.

I Poista paristolokeron kansi (A-5).
2 Asenna neljä 1,5V AA paristoa pannen merkille napojen + ja – paikka paristolokeron sisällä. Paristot eivät sisälly toimitukseen; suosittelemme Philipsin alkaliparistojen käyttöä.
3 Sulje paristolokeron kansi (A-5).
< Kamerayksikkö on nyt valmis paristokäyttöä varten.

Valvontayksikkö (vanhempien yksikkö)

Valvontayksikkö on verkkovirta- tai paristokäyttöinen. Paristojen ollessa asennettuna tarjolla on automaattinen varmistus sähkökatkoksen varalta.

Asetus verkkovirtakäyttöä varten

I Liitä teholähteen adapterin johto yksikön virtajakkiin (DC 8.0V ⊙-⊕-⊕ - B-12).
2 Yhdistä vaihtovirta-adapteri (B-10) seinärasiaan. Suorista ja vedä vaihtovirta-adapterin johto mahdollisimman pitkäksi.
< Kamerayksikkö on nyt valmis verkkovirtakäyttöä varten.

Asetus paristokäyttöä varten

I Liu'uta alas vyökiinnike/tuki (B-15) ja nosta se ylös.
2 Poista paristolokeron kansi (B-7) liu'uttamalla sitä alaspäin.
3 Asenna viisi toimituksen sisältämää 1,2V AA paristoa pannen merkille napojen + ja – paikka paristolokeron sisällä.

Lapsen kameraitkuhälyttimen valmistelutoimia

4 Liu'uta paristolokeron kansi (B-7) takaisin paikalleen. Työnnä varoen, kunnes se naksahtaa paikalleen.
5 Vedä alas vyökiinnite/tuki (B-15) ja liu'uta sitä ylöspäin, kunnes se naksahtaa paikalleen.
6 Liitä teholähteen adapterin johto yksikön virtajakkiin (DC 8.0V ⊙-⊕-⊕ - B-12).
7 Yhdistä vaihtovirta-adapteri (B-10) seinärasiaan. Suorista ja vedä vaihtovirta-adapterin johto mahdollisimman pitkäksi.
8 Anna valvontayksikön olla liitettynä verkkovirtaan, kunnes paristot on ladattu täyteen (vähintään 10 tuntia).

Uudelleenlatauksen aikana POWER-merkkivalo (B-I) vilkkuu punaisena.
Kun paristot on ladattu täyteen, POWER -merkkivalo (B-1) palaa jatkuvasti vihreänä. Valvontayksikköä voidaan nyt käyttää johdottomana vähintään 3,5 tunnin ajan.

< Valvontayksikkö on nyt valmis paristokäyttöä varten.

Valvontayksikön sijoitus

• Yksikkö voidaan asettaa vakaalle, tasaiselle pinnalle, kuten pöydän päälle.
• Vyökiinnikettä voidaan käyttää yksikön tukemiseen kallistetussa asennossa. Tätä varten liu'uta alas vyökiinnike (B-15) ja nosta se ylös.

I Käytä kamerayksikön CHANNEL-kanavanvalintakytkintä (A-7) halutun kanavan valitsemiseksi (1, 2 tai 3).

2 Aseta valvontayksikön CHANNEL-kanavanvalintakytkin (B-5) vastaavalle kanavalle.
- Varmista, että molemmat yksiköt on aina asetettu samalle kanavalle.

Yksikköjen kytkentä

I Aseta kamerayksikön OFF/ON/☀ kytkin (A-4) kytkentäasentoon ON.

POWER-kytkentämerkkivalo (A-10) syttyy ja palaa vihreänä.
IR-valodiodit (A-1) aktivoidaan automaattisesti niin että kameraa voidaan käyttää myös heikommin valaistuissa olosuhteissa. Kuvat näkyvät sen jälkeen mustavalkoisina.

2 Aseta valvontayksikön ON/OFF-kytkin (B-8) kytkentäasentoon ON.

POWER-kytkentämerkkivalo (B-1) syttyy ja palaa vihreänä.
Kuulet nyt äänen kaiuttimesta (B-4) ja näet kuvan näytössä (B-2).
Äänen tason merkkivalot (B-3) syttyvät, kun kamerayksikkö poimii äänen. Mitä suurempi määrä ääniä poimitaan, sitä enemmän valoja syttyy päälle.

• Säädä äänenvoimakkuus käyttämällä VOLUME-säädintä (B-8)
• Jos aiheutuu häiriöitä tai jos äänen vastaanotto on heikko, yritä sijoittaa yksiköt uusiin paikkoihin (kamerayksikkö ensin) tai aseta molemmat yksiköt toiselle kanavalle. Katso lukua 'Kanavan valinta'.

Varmista, että molemmat yksiköt on aina asetettu samalle kanavalle.

Tilan valinta (valvontayksikkö)

Erilaisia tiloja valitaan valvontayksikön alaosassa olevalla tilan valintakytkimellä (B-6).

AV (Audio Video) -tila

Ääntä ja kuvaa lähetetään yhdessä jatkuvasti.

Audio-tila

Lähetetään vain ääntä. Näytössä ei näy kuvaa (B-2).

Lapsen kameraitkuhälytintä käytetään nyt säännöllisenä lapsen itkuhälyttimenä. Tämä säästää pariston tehoa.

Auto-tila

Ainostaan kun kamerayksikkö tunnistaa äänen, ääni ja kuva lähetetään yhdessä ja kuva näkyy näytössä (B-2).

Näytössä ei näy kuvaa, jos ääntä ei tunnisteta.

Tämä säästää pariston tehoa.

Kuvan tarkkuuden säätö (kamerayksikkö)

- Käytä tarkennusrengasta (A-2) kuvan tarkkuuden säätämiseksi.

Kuvan vaakasuoran ja pystysuoran kulman säätö (kamerayksikkö)

- Käännä kameraa vasemmalle ja oikealle kuvan vaakasuoran kulman säätämiseksi.

- Käännä kameraa ylös ja alas kuvan pystysuoran kulman säätämiseksi.

Kuvan valoisuuden säätö (kamerayksikkö)

- Käytä ◀ BRIGHTNESS ▶ -säädintä (B-14) näytön valoisuuden säätämiseksi (B-2).

Yleisiä huomautuksia

Tehon vähenemisen osoitin

• Kun kamerayksikön POWER-merkkivalo (A-10) sammuu, pariston teho on vähissä. Kytke verkkovirtaan tai vaihda paristot.
• Kun valvontayksikön POWER-valomerkki (B-1) alkaa vilkkua vihreänä (jos käytössä) tai syttyy palamaan punaisena (kytkemisen jälkeen), pariston teho on vähissä. Kytke verkkovirtaan tai uudelleenlataa paristot. Paristoja on ladattava 10 tuntia. Jos yksikkö on käytössä, uudelleenlatausaika lisääntyy. Uudelleenlatauksen aikana POWER-valomerkki (B-1) vilkkuu punaisena. Kun paristot on ladattu täyteen, POWER - valomerkki (B-1) palaa jatkuvasti vihreänä.
  Jos paristot eivät lataudu täyteen tai ollenkaan, pariston kestoikä on lopussa. Vaihda paristot.

Lapsen kameraitkuhälyttimen käyttö

SU

Hälytysalueen ulkopuolella

Kun yksikköjen välille ei muodostu liityntää (esim. yksi yksiköistä on kytketty irti, yksiköt on asetettu eri kanaville tai paristot ovat tyhjenemässä), hälytysalueen ylittymistä koskeva hälytys aktivoituu ja kuuluu piippausääni.

Infrapunavalodiodit

Kun kamerayksikkö on kytketty, infrapunavalodiodit (A-1) aktivoituvat automaattisesti niin että kameraa voidaan käyttää huonosti valaistuissa olosuhteissa. Kuvat näkyvät mustavalkoisina.

Muita toimintoja

Valvontalaitteen kytkentä televisioon

SCART-liitäntä

I Liitä mukana toimitetty Audio/Video-liitäntäkaapeli (B-17) sekä valvontayksikön AV OUT -jakkiin (B-13) että mukana toimitettuun SCART/RCA-adapteriin.
2 Liitä adapteri television SCART-liittimeen.

RCA-liitäntä

I Liitä mukana toimitetun Audio/Video RCA -liitäntäkaapelin (B-17) yksittäispää valvontalaitteen AV OUT -jakkiin (B-13).
2 Liitä kaapelin toisessa päässä olevat audio/video-pistokkeet television asianmukaisiin audio/video tuloliitäntöihin. Varmista, että keltainen pistoke liitetään Video-tuloliitäntään ja valkoinen ja punainen audio-pistoke vasemmanpuoliseen L(eft)- ja oikeanpuoliseen R(ight) Audio -tuloliitäntään.

Huomautus: Jos televisiossa on PIP (Picture In Picture) tai Full Dual Screen, voit katsella lasta jatkuvasti televisiota katsoessasi.

Yövalon kytkentä ja katkaisu

• Aseta kamerayksikön OFF/ON/ ⚙️ kytkin (A-4) ⚙️ yövalon kytkentäasentoon.
• Aseta kamerayksikön OFF/ON/ ⚙ kytkin (A-4) irtikytkentäasentoon OFF tai kytkentäasentoon ON yövalon sammuttamiseksi.

Esitetyn kuvan kääntö

Kuvanpalautustoiminto mahdollistaa kuvan kääntelyn 180° kameran käyttämiseksi eri asennoissa. Esim. kiinnitettynä pöydän tai kaapin reunaan. Kuvan kääntelyn kytkin sijaitsee valvontayksikön paristolokeron sisällä.

I Liu'uta alas vyökiinnike/tuki (B-15) ja nosta se ylös.
2 Poista paristolokeron kansi (B-7) liu'uttamalla sitä alaspäin.

3 Aseta kuvan kääntelyn kytkin (B-11) kytkentäasentoon ON. > Kuva on nyt käännetty näytössä pystysuoraan (180°).
- Aseta kääntökytkin (B-11) takaisin kuvan kääntämiseksi takaisin sen alkuperäiseen asetukseen.

Huomautus: Kun kamerayksikkö on kytketty televisioon, kuvan kääntely ei ole mahdollista.

Lapsen valvonta ilman ääntä

- Käytä valvontayksikön ON/OFF-kytkintä/VOLUME-säädintä (B-8) äänenvoimakkuuden asettamiseksi alhaisimmalle tasolle. Älä kytkе valvontayksikön toimintoa kokonaan irti!

Valvontayksikön äänentason merkkivalot (B-3) antavat hälytyksen visuaalisesti reagoiden lapsen ääntelyyn. Mitä enemmän lapsi ääntelee, sitä enemmän näkyy valoja.
Kun ei tunnisteta ääntelyä, kaikki äänitason merkkivalot (B-3) ovat sammuksissa.

Ongelma	Mahdollinen syy	Ratkaisu
Kameryksikön POWER-valo ei syty päälle.	Yksikköä ei ole kytketty päälle.Paristot ovat tyhjentyneet.Vaihtovirta-adapteri (A-12)ei kytketty päälle.	Aseta OFF/ON/☉ kytkin (A-4)asentoon ON (päivä) tai ⚙ (yö).Vaihda paristot.Liitä vaihtovirta-adapteri (A-12)kamerayksikköön.Liitä vaihtovirta-adapteri (A-12)seinärasiaan.
Kameryksikön POWER-valo ei syty päälle.	Yksikköä ei ole kytketty päälle.Paristot ovat tyhjenemässä.Pariston kestoikä on lopussa.Vaihtovirta-adapteri (B-10)ei kytketty päälle.	Aseta ON/OFF -kytkin (B-8)kytkentäasentoon ON.Uudelleenlataa paristot.Vaihda paristot.Vaihtovirta-adapteri (B-10)valvontayksikköön.Kytke vaihtovirta-adapteri (B-10)seinärasiaan.
Valvontayksikön näyttöei syty päälle.	Yksikköä ei ole kytketty päälle.Valittu AUDIO-tila.	Aseta ON/OFF -kytkin (B-8)kytkentäasentoon ON.Valitse AV- tai AUTO-tila (B-6).
Ei ääntä/ei kuvaa.	Yksiköt asetettu erikanaville.Kamerayksikköä ei ole kytkettypäälle.Häiriö esimerkiksi kotitalouden laitteista, johdottomistatai matkapuhelimista.	Aseta molemmat yksiköt samalle kanavalle (A-7, B-5).Aseta OFF/ON/☉ kytkin (A-4)asentoon ON (päivä) tai ⚙ (yö).Aseta molemmat toiselle (samalle)kanavalle (A-7, B-5).
Pimeä kuva yöllä.	Paristot ovat tyhjenemässä.Valoisuus asetettu liian alhaiseksi.	Vaihda/uudelleenlataa paristot.Säädä valoisuustaso (B-14).
Ääni, mutta ei kuvaa.	Yksikkö tai molemmat yksiköistä lähellä metalliesineitä.	Siirrä yksikkö/yksiköt toiseen paikkaan/paikkoihin.
	Valoisuus asetettu liian alhaiseksi.	Säädä valoisuustaso (B-14).
	Yksiköt asetettu eri kanaville.	Aseta molemmat yksiköt samalle kanavalle (A-7, B-5).
	Häiriö esimerkiksi kotitalouden laitteista, johdottomista tai matkapuhelimista.	Aseta molemmat toiselle (samalle) kanavalle (A-7, B-5).
Kuva, mutta ei ääntä.	Äänenvoimakkuus asetettu liian alhaiseksi.	Lisää äänenvoimakkuuden tsoa (B-8).
Lepattava kuva.	Esine liian lähellä kameraa.	Poista esine kameran läheisyydestä tai aseta kamerayksikkö toiseen paikkaan.
	Yksikkö tai molemmat yksiköistä lähellä metalliesineitä.	Siirrä yksikkö/yksiköt eri paikkaan/paikkoihin.
	Häiriö esimerkiksi kotitalouden laitteista, johdottomista tai matkapuhelimista.	Aseta molemmat toiselle (samalle) kanavalle (A-7, B-5).
Äänipalaute (vonkumista).	Yksiköt liian lähellä toisiaan.	Lisää etäisyyttä yskikköjen välillä.
	Äänenvoimakkuus asetettu liian korkeaksi.	Lisää äänenvoimakkuutta (B-8).
Kuva on esitetty TV-ruudussa ylösalaisin eikä sitä voida käännellä.	Kuvan kääntely ei ole mahdollista, kun kamerayksikkö on kytketty televisioon.	Aseta kamerayksikkö suoraan ylöspäin tai kytke monitori irti televisiosta.

Valvontayksikkö

Hand held -toiminnan jännite: ......DC8V 700mA tai I,2 V AA ladattavat paristot (5x)

Pienjännitteen osoitin:....5.6 V

Lämpötila-alue: 0°C \~ 50°C

Virrankulutus: 5.0 W

Toimintataajuus:....2,4GHz \~ 2,465 GHz

Maksimialue (selkeä näkyvyys):.... 100 metriä ulkotilassa/ 30 metriä sisätilassa

Videojärjestelmä: PAL

Resoluutio: 490 x 240 pikseliä

Näyttö: 1,5" Color LCD

Kamerayksikkö

Käyttöjännite: ......DC 7,5V 300mA tai 1,5V AA alkaliparistot (4x)

Antoteho: ≤ 10 dBm

Lämpötila-alue: 0 °C \~ 50 °C

Virrankulutus: 2,2W

Toimintataajuus: 2,4GHz \~ 2,465 GHz

Alikantoaaltotaajuus:....6,5 MHz

Mikrofonin herkkyys:....1 - 2 metriä

Tärkeitä tietoja

• Mikrouunien käyttö vaikuttaa kuvan ja äänen laatuun. Muut johdottomat järjestelmät (Bluetooth, johdottomat LAN-verkot jne.) voivat myös vaikuttaa kielteisesti kuvan ja äänen laatuun ja päinvastoin.
• Lapsen kameraitkuhälytin on Radio Frequency (RF) -pohjainen tuote.

Sen suoritustasoa voivat vaikeuttaa samantyyppiset häiriöt, joita aiheutuu GSM-puhelimien, kannettavien radioiden ja muiden RF-pohjaisten tuotteiden yhteydessä.

- Lapsen kameraitkuhälytin ei rajoitu käytettäväksi vain yhdessä huoneessa.

Voit käyttää sitä asunnon kaikissa huoneissa. Vastaavasti kaikki asunnon läheisyydessä (maksimitoimintatasolle) asuvat, joilla on käytössä samalle kanavalle asetettu lapsen kameraitkuhälytin, voivat katsella ja kuunnella lastasi.

• Radioaaltojen turvallisuus: kytkettynä lapsen kameraitkuhälytin lähettää ja vastaanottaa radioaaltoja. Lapsen kameraitkuhälytin on sille määritettyjen standardien mukainen.
• Lapsen kameraitkuhälyttimen maksimitoiminta-alue on ulkotilassa noin 100 metriä.

Seinät, katot ja muut suuret esineet voivat rajoittaa käytettävissä olevan toiminta-alueen noin 30 metriin asunnon sisällä riippuen siitä, mistä materiaalista sen seinät on valmistettu.

Lähetysalue

Mikä on lapsen valvontayksikön lähetysalue ympäristöön nähden?

Määriteltynä on erityisvalvontalaitteen avoimen kentän alue.

Riippuen ympäristöstä ja muista häiritsevistä tekijöistä tämä alue voi pienentyä.

Kuivat materiaalit	Materiaalin paksuus	Läpäisevyys
Puu, rappaus, kipsikartonki, lasi (ilman metallia tai metallilankoja, ei lyijyä)	< 30 cm	90 - 100%
Tiili, vaneri	< 30 cm	65 - 95%
Teräsbetoni	< 30 cm	5 - 40%
Metalliristikot, tangot	< 1 cm	0 - 10%
Metalli, alumiinilevyt	< 1 cm	0%

Kun on kysymys märistä tai kosteista materiaaleista, vähennys voi olla jopa 100%.

Ympäristöä koskevia tietoja

Vanhan tuotteen hävittäminen

Tuotteesi on suunniteltu ja valmistettu laadukkaista materiaaleista ja komponenteista, jotka voidaan kierrättää ja käyttää uudelleen.

Tuotteeseen kiinnitetty yliviiivatun roskakorin kuva tarkoittaa, että tuote kuuluu Euroopan parlamentin ja neuvoston direktiivin 2002/96/EC soveltamisalaan.

Ota selvää sähkölaitteille ja elektronisille laitteille tarkoitetusta kierrätysjärjestelmästä alueellasi.

Noudata paikallisia sääntöjä äläkä hävitä vanhoja tuotteita tavallisen talousjätteen mukana.Vanhojen tuotteiden hävittäminen oikealla tavalla auttaa vähentämään ympäristölle ja ihmisille mahdollisesti koituvia haittavaikutuksia.

Huolto

• Pyyhi lapsen kameraitkuhälytin kostealla rievulla.
• Hävitä tyhjentyneet paristot ympäristöystävällisellä tavalla.

Jos haluat lisää tietoa tai laitteen kanssa on ongelmia, käy Philipsin Internet-sivuilla osoitteessa www.philips.com tai ota yhteys Philipsin asiakaspalveluun (puhelinnumero löytyy takuulehtisestä). Voit myös ottaa yhteyden Philips-myyjään tai Philips Kodinkoneiden valtuuttamaan huoltoliikkeeseen tai suoraan Philips Domestic Appliances and Personal Care BV:n huolto-osastoon.

A. Kamera birimi
