SCE7640 - Uudelleenladattava akku PHILIPS - Ilmainen käyttöohje ja opas

Merkki	Philips
Malli	SCE7640
Tuotetyyppi	Ladattava akku (kannettava virtalähde)
Tulojännite	19 V DC (verkkolaitteen kautta)
Lähtöjännite	5 V DC (USB-portti) ja 16-19 V DC (kannettavan tietokoneen liitin)
Suurin lähtövirta	5,6 V DC: 350 mA max; 16-19 V DC: 2000 mA max
Akkutyyppi	Litium-polymeeri
Akun kapasiteetti	2000 mAh
Latausaika	2,5-4 tuntia
Tyypillinen käyttöaika	Jopa 60 tuntia lisäenergiaa (laitteesta riippuen)
Mitat (K x L x S)	120 x 81 x 25 mm
Paino	282 g
Latauksen merkkivalo	4 LEDiä, jotka osoittavat akun tason
Päätoiminnot	Lataa 5 V laitteita (älypuhelimet, MP3) ja 16-19 V laitteita (kannettavat tietokoneet); oikosulkusuojaus
Mukana tulevat lisävarusteet	Verkkolaite, vedettävä USB-kaapeli, kannettavan tietokoneen kaapeli, 12 liitinkärkeä, kuljetuspussi, käyttöohje
Käyttölämpötila	0 °C - 45 °C
Säilytyslämpötila	0 °C - 45 °C, kuivassa paikassa
Puhdistus ja huolto	Puhdista pehmeällä, nukkaamattomalla liinalla; lataa 3 kuukauden välein, jos ei käytössä
Turvallisuusohjeet	Ei saa altistaa vedelle, ei saa purkaa, käytä vain mukana tulevia lisävarusteita, vältä äärimmäisiä lämpötiloja
Takuu	Katso käyttöohjeesta tai Philipsin verkkosivuilta

Usein kysytyt kysymykset - SCE7640 PHILIPS

Kuinka tiedän, onko Philips SCE7640 -virtalähde täysin ladattu?

Kun latauksen merkkivalon neljä LEDiä palaa jatkuvasti eivätkä enää vilku, virtalähde on täysin ladattu.

Voinko ladata älypuhelimeni tällä virtalähteellä?

Kyllä, kytke USB-kaapeli USB-porttiin (5 V) ja liitä älypuhelimeesi sopiva liitinkärki. Varmista, että liitinkärki on yhteensopiva.

Mikä on SCE7640-virtalähteen täysi latausaika?

Latausaika on noin 2,5-4 tuntia mukana toimitetulla verkkolaitteella.

Mitä teen, jos virtalähde ei lataa kannettavaa tietokonettani?

Tarkista ensin, että kannettavan tietokoneen jännite on 16-19 V DC. Varmista, että käytät oikeaa kaapelia ja liitinkärkeä, ja että virrankulutus ei ylitä 2000 mA.

Voinko käyttää toista verkkolaitetta virtalähteen lataamiseen?

Ei, käytä vain mukana toimitettua verkkolaitetta välttääksesi virtalähteen vahingoittumisriski.

Kuinka tulkita latauksen merkkivalon LEDejä?

Palavien LEDien määrä ilmaisee akun tason: 1 LED = alhainen, 2 = keskitaso, 3 = hyvä, 4 = täysin ladattu. Latauksen aikana LEDit vilkkuvat peräkkäin.

Minkä tyyppistä liitinkärkeä minun tulisi käyttää laitteelleni?

Katso virtalähteen mukana toimitettua yhteensopivuustaulukkoa tunnistaaksesi laitteellesi sopivan liitinkärjen. Käytä vain mukana tulleita liitinkärkiä.

Voidaanko virtalähdettä käyttää sen latauksen aikana?

Ei suositella käyttämään virtalähdettä laitteen lataamiseen sen oman latauksen aikana. Irrota se pistorasiasta ennen käyttöä virtalähteenä.

Kuinka huoltaa SCE7640-virtalähdettä?

Puhdista pinta pehmeällä ja kuivalla liinalla. Jos et käytä sitä pitkään aikaan, lataa se kolmen kuukauden välein akun säilyttämiseksi.

Mitä tehdä oikosulun tai toimintahäiriön sattuessa?

Virtalähteessä on oikosulkusuoja. Jos ongelma jatkuu, vie laite paikalliselle jälleenmyyjälle. Älä yritä korjata sitä itse.

KÄYTTÖOHJE SCE7640 PHILIPS

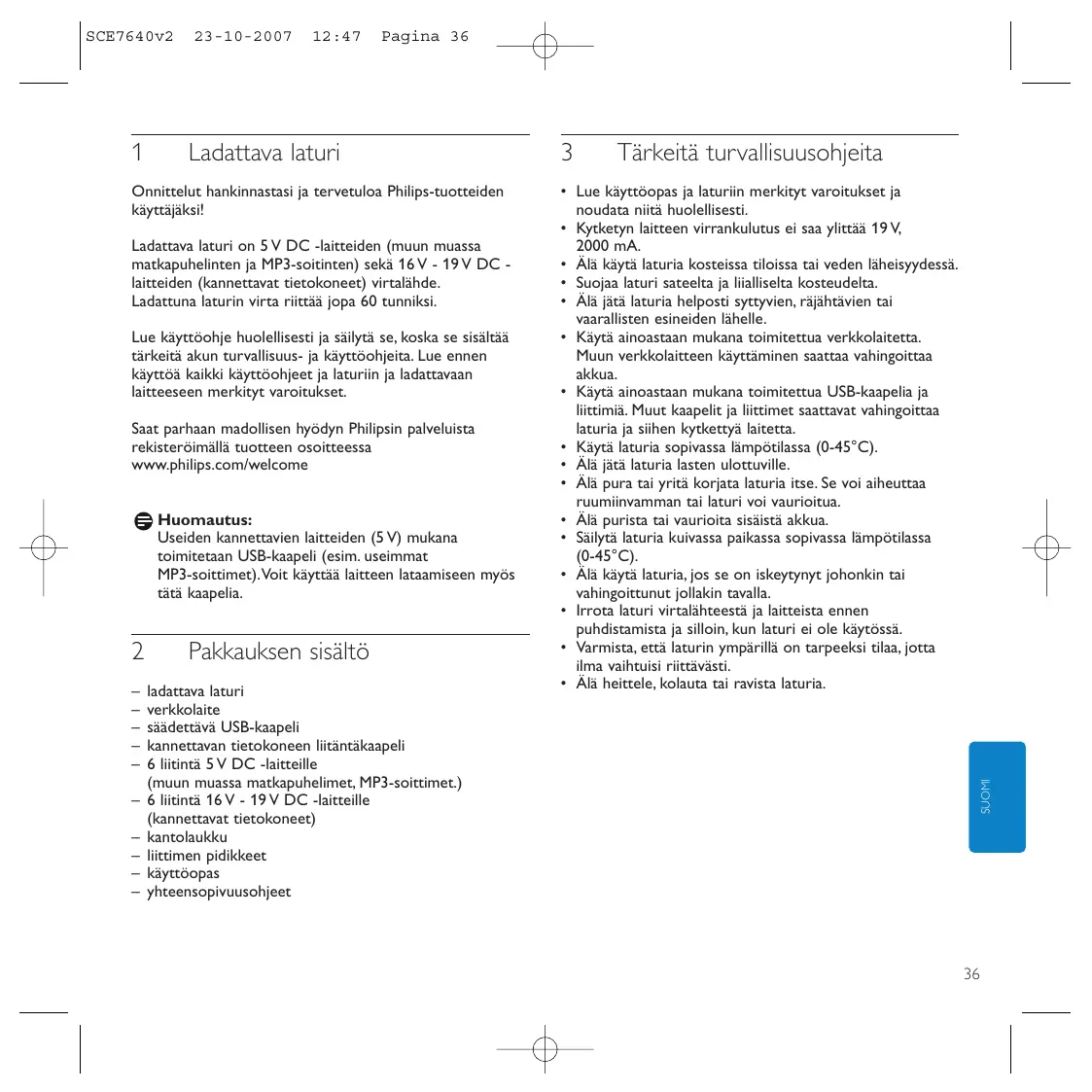

Onnittelut hankinnastasi ja tervetuloa Philips-tuotteiden käyttäjäksi!

Ladattava laturi on 5 V DC -laitteiden (muun muassa matkapuhelinten ja MP3-soitinten) sekä 16 V - 19 V DC - laitteiden (kannettavat tietokoneet) virtalähde. Ladattuna laturin virta riittää jopa 60 tunniksi.

Lue käyttöohje huolellisesti ja säilytä se, koska se sisältää tärkeitä akun turvallisuus- ja käyttöohjeita. Lue ennen käyttöä kaikki käyttöohjeet ja laturiin ja ladattavaan laitteeseen merkityt varoitukset.

Saat parhaan madollisen hyödyn Philipsin palveluista rekisteröimällä tuotteen osoitteessa www.philips.com/welcome

Huomautus:

Useiden kannettavien laitteiden (5 V) mukana toimitetaan USB-kaapeli (esim. useimmat MP3-soittimet). Voit käyttää laitteen lataamiseen myös tätä kaapelia.

2 Pakkauksen sisältö

• ladattava laturi
• verkkolaite
  – säädettävä USB-kaapeli
• kannettavan tietokoneen liitäntäkaapeli
• 6 liitintä 5 V DC -laitteille (muun muassa matkapuhelmet, MP3-soittimet.)
• 6 liitintä 16V - 19V DC - laitteille (kannettavat tietokoneet)
• kantolaukku
• liittimen pidikkeet
• käyttöopas
• yhteensopivuusohjeet

3 Tärkeitä turvallisuusohjeita

• Lue käyttöopas ja laturiin merkityt varoitukset ja noudata niitä huolellisesti.
• Kytketyn laitteen virrankulutus ei saa ylittää 19 V, 2000 mA.
• Älä käytä laturia kosteissa tiloissa tai veden läheisyydessä.
• Suojaa laturi sateelta ja liialliselta kosteudelta.
• Älä jätä laturia helposti syttyvien, räjähtävien tai vaarallisten esineiden lähelle.
• Käytä ainoastaan mukana toimitettua verkkolaitetta. Muun verkkolaitteen käyttäminen saattaa vahingoittaa akkua.
• Käytä ainoastaan mukana toimitettua USB-kaapelia ja liittimiä. Muut kaapelit ja liittimet saattavat vahingoittaa laturia ja siihen kytkettyä laitetta.
• Käytä laturia sopivassa lämpötilassa (0-45°C).
• Älä jätä laturia lasten ulottuville.
• Älä pura tai yritä korjata laturia itse. Se voi aiheuttaa ruumiinvamman tai laturi voi vaurioitua.
• Älä purista tai vaurioita sisäistä akkua.
• Säilytä laturia kuivassa paikassa sopivassa lämpötilassa (0-45°C).
• Älä käytä laturia, jos se on iskeytynyt johonkin tai vahingoittunut jollakin tavalla.
• Irrota laturi virtalähteestä ja laitteista ennen puhdistamista ja silloin, kun laturi ei ole käytössä.
• Varmista, että laturin ympärillä on tarpeeksi tilaa, jotta ilma vaihtuisi riittävästi.
• Älä heittele, kolauta tai ravista laturia.

4 Toimintojen yleiskatsaus (kuva A)

Kytketään kannettavaan tietokoneeseen.

③ INPUT 19V DC

Kytketään päävirtalähteeseen.

④ USB-portti

Voidaan kytkeä 5 V DC -laitteisiin (muun muassa matkapuhelimet ja MP3-soittimet).

⑤ Virranilmaisin

Ilmaisee akun tilan.

5 Käyttö

Laturin lataaminen (kuva B)

1 Paina akun tarkistuspainiketta (1).

Yksi, kaksi tai kolme LED-merkkivaloa syttyy virranilmaisimessa (5), ja ilmaisee akun tilan. Jos kaikki neljä LED-merkkivaloa syttyvät, akku on täyteen ladattu.

2 Kytke virtajohto verkkolaitteeseen.

3 Kytke sovitin laturin INPUT 19V DC-liitäntään (3).

4 Kytke virtajohto pistorasiaan.

Virran LED-merkkivalot (5) vilkkuvat akun latautumisen aikana.

Kun kaikki LED-merkkivalot syttyvät yhtäjaksoisesti, akku on latautunut.

5 Irrota laturi verkkolaitteesta ja verkkolaite pistorasiasta.

Laitteiden lataaminen - valmistelu

1 Tarkista kytkettävän laitteen tulojännite (V DC).

Katso lisätietoja laitteen käyttöoppaasta.

2 Varmista, ettei laitteen virrankulutus (mA) ylitä 2000 mA.

3 Tarkista, millainen liitin laitteeseen tarvitaan.

Katso laitteen yhteensopivuusohjeet, jotta voit valita oikean kaapelin.

5 V -laitteen lataaminen (kuva C)

1 Kytke USB-kaapeli USB-porttiin (4).

2 Kytke liitin USB-kaapeliin.

3 Kytke liitin laitteen virtalähteen liitäntään.

Laite ottaa nyt virran akusta.

Jos laitteessa on latautumisen merkkivalo, se palaa laitteen latautumisen aikana.

Vihje:

Useiden kannettavien laitteiden (5 V) mukana toimitetaan USB-liitäntäkaapeli (esim. useimmat MP3-soittimet). Voit käyttää laitteen lataamiseen myös tätä kaapelia.

Kannettavan tietokoneen lataaminen (kuva D)

1 Kytke kannettavan tietokoneen liitäntäkaapeli akun OUTPUT 16V DC -19V DC-liitäntään (2).

2 Kytke liitin kannettavan tietokoneen liitäntäkaapeliin.

3 Kytke liitin kannettavan tietokoneen virtalähteen liitäntään.

Kannettava tietokone ottaa nyt virran laturista.

Latautumisen voi nähdä kannettavasta tietokoneesta.

6 Tekniset tiedot

- Akkutyyppi: Litiumpolymeeri

• Tulojännite: 19 V DC, enint. 3200 mA

- Lähtöjännite: 5,6 V DC, enint. 350 mA 16-19 V DC, enint. 2000 mA

• Pariston kapasiteetti: 2000 mAh

• Latausaika: 2,5 - 4 tunnin

- Käyttölämpötila: 0-45°C

• Koko: 120 x 81 x 25 mm (k x l x s)

- Paino: 282 g

7 Vianmääritys

Ongelma

• Madollinen syy
• Ratkaisu

Kytketty laite ei saa laturista virtaa

– Laitteen jännite ei vastaa laturin jännitettä.
- Katso lisätietoja laitteen käyttöoppaasta.
– Laitteen ja laturin yhteys ei toimi oikein.
- Tarkista, että johto on kytketty oikein laitteeseen ja laturiin.
– Vahingoittunut liitäntäkaapeli tai liitin.
• Vaihda liitäntäkaapeli tai liitin.
– Väärä liitin.
- Tarkista liitin ja vaihda se tarvittaessa.
- Käytetty USB-kaapeli tai liitin ei ole pakkauksen mukana toimitettu.
- Vaihda kaapeli tai liitin mukana toimitettuun USB-kaapeliin tai liittimeen.
– Laturin paristo on vähissä.
- Lataa laturi.
- Laturin virtapiiri ei toimi oikein.
- Vie laturi lähimmälle jälleenmyyjälle.
- Laturissa tapahtui oikosulku ja laturin suojaustoiminto kytki laturin virran pois.
- Lataa laturi.
– Laturin virtapiiri ei toimi oikein.
• Vie akku lähimmälle jälleenmyyjälle.

Virta loppuu akusta nopeasti

– Laturia ei ladattu täyteen ennen käyttöä.
- Lataa laturi täyteen ennen käyttöä.
- Laturin lataamiseen ei käytetty mukana toimitettua verkkolaitetta.
- Käytä laturin lataamiseen vain mukana toimitettua verkkolaitetta.

Akkua ei voi ladata

– Laturia ei ole kytketty pistorasiaan oikein.

• Tarkista, että virtajohto on kytketty oikein pistorasiaan ja verkkolaitteeseen.
• Tarkista, että sovitin on kytketty oikein laturin INPUT 19V DC-liitäntään.
• Laturin virtapiiri ei toimi oikein.
• Vie laturi lähimmälle jälleenmyyjälle.

8 Ylläpito

• Lataa laturi kolmen kuukauden välein, jos se on pitkään käyttämättömänä.
• Puhdista laturin ulkopuoli pehmeällä, nukkaamattomalla kankaalla. Älä käytä vaarallisia kemikaaleja, liuottimia tai vahvoja puhdistusaineita.
• Jos laturi tai lisälaitteet eivät toimi oikein, vie sovitin ja lisälaitteet lähimmälle jälleenmyyjälle.

9 Tarvitsetko apua?

Online-ohje: www.philips.com/welcome

Interaktiivinen ohje ja usein kysytyt kysymykset.

Fl Tiedote kuluttajille

Vanhan tuotteen hävittäminen

Tuotteesi on suunniteltu ja valmistettu laadukkaista materiaaleista ja komponenteista, jotka voidaan kierrättää ja käyttää uudelleen.

Tuotteeseen kiinnitetty yliviiivatun roskakorin kuva tarkoittaa, että tuote kuuluu Euroopan parlamentin ja neuvoston direktiivin 2002/96/EC soveltamisalaan. Ota selvää sähkölaitteille ja elektronisille laitteille tarkoitetusta kierrätysjärjestelmästä alueellasi.

Noudata paikallisia sääntöjä äläkä hävitä vanhoja tuotteita tavallisen talousjätteen mukana.Vanhojen tuotteiden hävittäminen oikealla tavalla auttaa vähentämään ympäristölle ja ihmisille madollisesti koituvia haittavaikutuksia.
