Marka	Philips
Model	SCE7640
Typ produktu	Bateria akumulatorowa (przenośny zasilacz)
Napięcie wejściowe	19 V DC (przez zasilacz sieciowy)
Napięcie wyjściowe	5 V DC (port USB) i 16-19 V DC (gniazdo laptopa)
Maksymalny prąd wyjściowy	5,6 V DC: 350 mA max; 16-19 V DC: 2000 mA max
Typ baterii	Litowo-polimerowa
Pojemność baterii	2000 mAh
Czas ładowania	2,5 do 4 godzin
Typowy czas pracy	Do 60 godzin zasilania awaryjnego (w zależności od urządzenia)
Wymiary (W x S x G)	120 x 81 x 25 mm
Waga	282 g
Wskaźnik ładowania	4 diody LED wskazujące poziom baterii
Główne funkcje	Ładowanie urządzeń 5 V (smartfony, MP3) i 16-19 V (laptopy); zabezpieczenie przed zwarciem
Akcesoria w zestawie	Zasilacz sieciowy, zwijany kabel USB, kabel do laptopa, 12 końcówek złączy, futerał, instrukcja
Temperatura pracy	0 °C do 45 °C
Temperatura przechowywania	0 °C do 45 °C, suche miejsce
Czyszczenie i konserwacja	Czyścić miękką, niestrzępiącą się szmatką; ładować co 3 miesiące, jeśli nieużywany
Zasady bezpieczeństwa	Nie wystawiać na działanie wody, nie demontować, używać wyłącznie dołączonych akcesoriów, unikać ekstremalnych temperatur
Gwarancja	Sprawdź instrukcję lub stronę Philips

Często zadawane pytania - SCE7640 PHILIPS

Jak sprawdzić, czy zasilacz Philips SCE7640 jest w pełni naładowany?

Gdy wszystkie cztery diody LED wskaźnika ładowania świecą się w sposób ciągły i nie migają, zasilacz jest w pełni naładowany.

Czy mogę ładować mój smartfon za pomocą tego zasilacza?

Tak, podłącz kabel USB do portu USB (5 V) i podłącz odpowiednią końcówkę do smartfona. Upewnij się, że końcówka jest kompatybilna.

Jaki jest pełny czas ładowania zasilacza SCE7640?

Czas ładowania wynosi około 2,5 do 4 godzin przy użyciu dołączonego zasilacza sieciowego.

Co zrobić, jeśli zasilacz nie ładuje mojego laptopa?

Najpierw sprawdź, czy napięcie laptopa mieści się w zakresie 16-19 V DC. Upewnij się, że używasz odpowiedniego kabla i końcówki złącza, a pobór prądu nie przekracza 2000 mA.

Czy mogę użyć innego zasilacza sieciowego do ładowania zasilacza?

Nie, używaj wyłącznie dołączonego zasilacza sieciowego, aby uniknąć ryzyka uszkodzenia zasilacza.

Jak interpretować diody LED wskaźnika ładowania?

Liczba świecących diod LED wskazuje poziom baterii: 1 dioda = niski, 2 = średni, 3 = dobry, 4 = w pełni naładowany. Podczas ładowania diody migają w sekwencji.

Jakiego typu końcówki złącza powinienem użyć do mojego urządzenia?

Sprawdź kartę kompatybilności dostarczoną z zasilaczem, aby zidentyfikować odpowiednią końcówkę dla swojego urządzenia. Używaj tylko dołączonych końcówek.

Czy można używać zasilacza podczas jego ładowania?

Nie zaleca się używania zasilacza do ładowania urządzenia podczas gdy sam jest ładowany. Odłącz go od gniazdka przed użyciem jako źródła zasilania.

Jak konserwować zasilacz SCE7640?

Czyść powierzchnię miękką, suchą szmatką. Jeśli nie używasz go przez dłuższy czas, ładuj go co trzy miesiące, aby zachować baterię.

Co zrobić w przypadku zwarcia lub awarii?

Zasilacz posiada zabezpieczenie przed zwarciem. Jeśli problem nie ustąpi, oddaj urządzenie do lokalnego sprzedawcy. Nie próbuj naprawiać go samodzielnie.

INSTRUKCJA OBSŁUGI SCE7640 PHILIPS

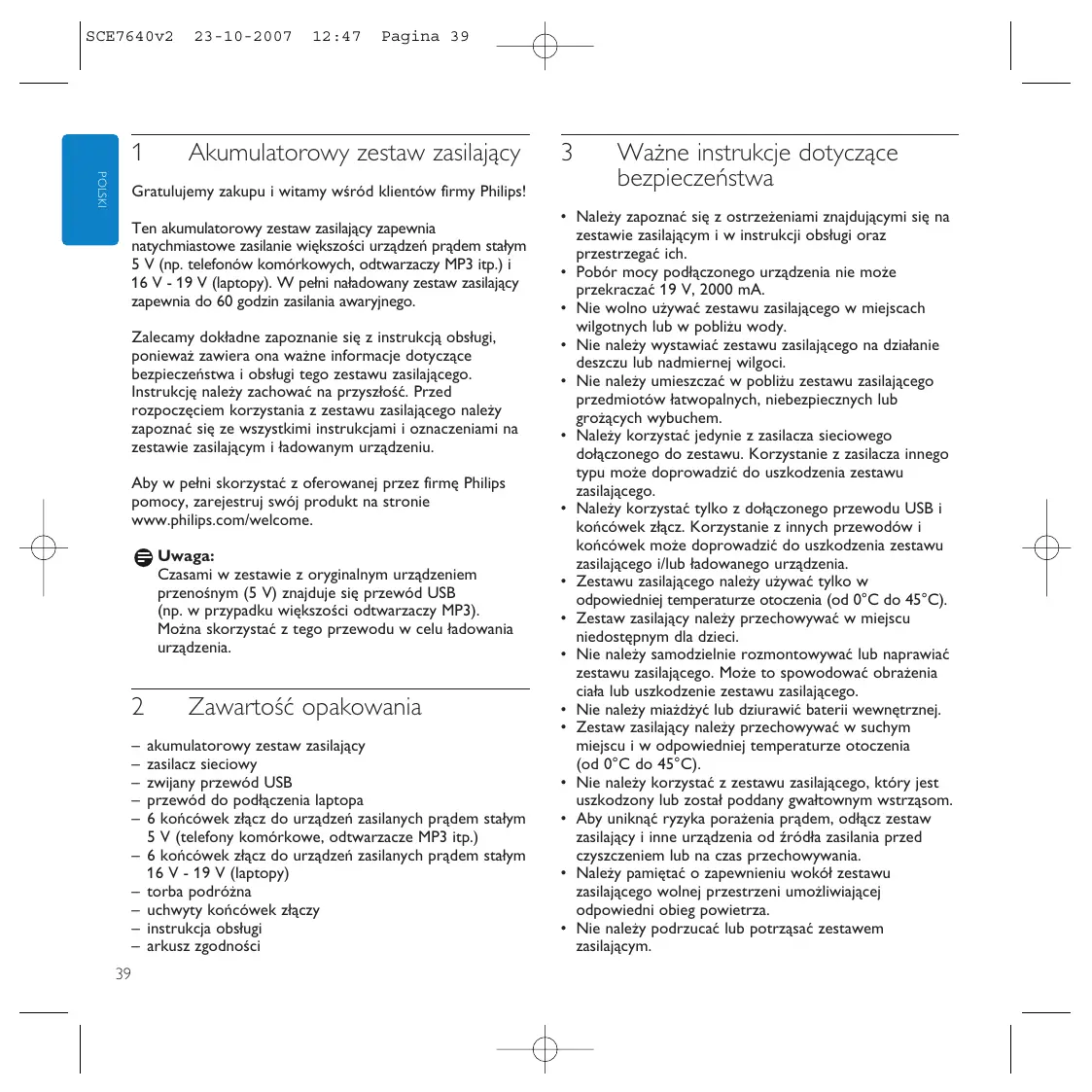

1 Akumulatorowy zestaw zasilający

Gratulujemy zakupu i witamy wśród klientów firmy Philips!

Ten akumulatorowy zestaw zasilający zapewnia natychmiastowe zasilanie większości urządzeń prądem stałym 5 V (np. telefonów komórkowych, odtwarzaczy MP3 itp.) i 16 V - 19 V (laptopy). W pełni naładowany zestaw zasilający zapewnia do 60 godzin zasilania awaryjnego.

Zalecamy dokładne zapoznanie się z instrukcją obsługi, ponieważ zawiera ona ważne informacje dotyczące bezpieczeństwa i obsługi tego zestawu zasilającego. Instrukcję należy zachować na przyszłość. Przed rozpoczęciem korzystania z zestawu zasilającego należy zapoznać się ze wszystkimi instrukcjami i oznaczeniami na zestawie zasilającym i ładowanym urządzeniu.

Aby w pełni skorzystać z oferowanej przez firmę Philips pomocy, zarejestruj swój produkt na stronie www.philips.com/welcome.

Uwaga:

Czasami w zestawie z oryginalnym urządzeniem przenośnym (5 V) znajduje się przewód USB (np. w przypadku większości odtwarzaczy MP3). Można skorzystać z tego przewodu w celu ładowania urządzenia.

2 Zawartość opakowania

• akumulatorowy zestaw zasilający
  – zasilacz sieciowy
  – zwijany przewód USB
  – przewód do podłączenia laptopa
  – 6 końcówek złącz do urządzeń zasilanych prądem stałym 5 V (telefony komórkowe, odtwarzacze MP3 itp.)
• 6 końcówek złącz do urządzeń zasilanych prądem stałym 16 V - 19 V (laptopy)
• torba podróżna
  – uchwyty końcówek złączy
  – instrukcja obsługi
• arkusz zgodności

3 Ważne instrukcje dotyczące bezpieczeństwa

• Należy zapoznać się z ostrzeżeniami znajdującymi się na zestawie zasilającym i w instrukcji obsługi oraz przestrzegać ich.
• Pobór mocy podłączonego urządzenia nie może przekraczać 19 V, 2000 mA.
• Nie wolno używać zestawu zasilającego w miejscach wilgotnych lub w pobliżu wody.
• Nie należy wystawiać zestawu zasilającego na działanie deszczu lub nadmiernej wilgoci.
• Nie należy umieszczać w pobliżu zestawu zasilającego przedmiotów łatwopalnych, niebezpiecznych lub grożących wybuchem.
• Należy korzystać jedynie z zasilacza sieciowego dołączonego do zestawu. Korzystanie z zasilacza innego typu może doprowadzić do uszkodzenia zestawu zasilającego.
• Należy korzystać tylko z dołączonego przewodu USB i końcówek złącz. Korzystanie z innych przewodów i końcówek może doprowadzić do uszkodzenia zestawu zasilającego i/lub ładowanego urządzenia.
• Zestawu zasilającego należy używać tylko w odpowiedniej temperaturze otoczenia (od 0°C do 45°C).
• Zestaw zasilający należy przechowywać w miejscu niedostępnym dla dzieci.
• Nie należy samodzielnie rozmontowywać lub naprawiać zestawu zasilającego. Może to spowodować obrażenia ciała lub uszkodzenie zestawu zasilającego.
• Nie należy miażdżyć lub dziurawić baterii wewnętrznej.
• Zestaw zasilający należy przechowywać w suchym miejscu i w odpowiedniej temperaturze otoczenia (od 0°C do 45°C).
• Nie należy korzystać z zestawu zasilającego, który jest uszkodzony lub został poddany gwałtownym wstrząsom.
• Aby uniknąć ryzyka porażenia prądem, odłącz zestaw zasilający i inne urządzenia od źródła zasilania przed czyszczeniem lub na czas przechowywania.
• Należy pamiętać o zapewnieniu wokół zestawu zasilającego wolnej przestrzeni umożliwiającej odpowiedni obieg powietrza.
• Nie należy podrzucać lub potrząsać zestawem zasilającym.

4 Opis elementów urządzenia (rys. A)

① Przycisk kontroli akumulatora
Pozwala uruchomić wskaźnik zasilania.

② OUTPUT 16V DC -19V DC
Umożliwia podłączenie do laptoga.

③ INPUT 19V DC
Umożliwia podłączenie do sieci elektrycznej.

④ Port USB
Umożliwia podłączenie urządzeń zasilanych prądem stałym 5 V (telefonów komórkowych, odtwarzaczy MP3 itp.).

⑤ Wskaźnik zasilania
Wskazuje stan akumulatora.

5 Obsługa urządzenia

Ładowanie zestawu zasilającego (rys. B)

1 Naciśnij przycisk kontroli akumulatora (1).

W obszarze wskaźnika zasilania włączy się jedna, dwie lub trzy kontrolki (5), wskazując aktualny stan akumulatora. Włączenie wszystkich czterech kontrolek oznacza, że akumulator jest w pełni naładowany.
2 Podłącz wtyczkę przewodu zasilającego do zasilacza sieciowego.
3 Podłącz wtyczkę zasilacza do gniazda INPUT 19V DC (3) zestawu zasilającego.
4 Włóż wtyczkę przewodu zasilającego do gniazdka elektrycznego.
Kontrolki wskaźnika zasilania (5) zaczną po kolei migać, informując o ładowaniu akumulatora.
Ciągłe światło wszystkich kontrolek oznacza, że akumulator został w pełni naładowany.
5 Odłącz akumulator od zasilacza sieciowego, a zasilacz od gniazdka elektrycznego.

Ładowanie urządzeń - czynności wstępne

1 Sprawdź maksymalne napięcie wejściowe (V DC) urządzenia, które chcesz podłączyć. Szczegółowe informacje można znaleźć w instrukcji obsługi urządzenia.
2 Upewnij się, że urządzenie nie wymaga większego natężenia prądu niż 2000 mA.
3 Sprawdź, jaki rodzaj końcówki złącza jest wymagany do tego urządzenia. Szczegółowe informacje dotyczące odpowiednich końcówek dla poszczególnych urządzeń można znaleźć w arkuszu zgodności.

Ładowanie urządzeń 5 V (rys. C)

1 Włóż wtyczkę przewodu USB do portu USB (4).
2 Podłącz końcówkę złącza do przewodu USB.
3 Włóż końcówkę złącza do gniazda zasilania urządzenia.

Urządzenie będzie od tej chwili zasilane za pomocą zestawu zasilającego.
Jeśli urządzenie jest wyposażone we wskaźnik ładowania, to wskaźnik ten zasygnalizuje, że trwa ładowanie urządzenia.

Wskazówka:

Czasami w zestawie z oryginalnym urządzeniem przenośnym (5 V) znajduje się przewód USB (np. w przypadku większości odtwarzaczy MP3). Można skorzystać z tego przewodu w celu ładowania urządzenia.

Ładowanie laptopa (rys. D)

1 Włóż przewód połączeniowy laptopa do gniazda OUTPUT 16V DC -19V DC (2) zestawu zasilającego.
2 Podłącz końcówkę złącza do przewodu połączeniowego laptopa.
3 Włóż końcówkę złącza do gniazda zasilania laptopa.

Laptop będzie od tej chwili zasilany za pomocą zestawu zasilającego.
Laptop zasygnalizuje, że trwa jego ładowanie.

6 Dane techniczne

• Rodzaj akumulatora: litowo-polimerowy
• Napięcie wejściowe: maks. prąd stały 19 V 3200 mA
• Napięcie wyjściowe: maks. prąd stały 5,6 V 350 mA maks. prąd stały 16-19 V 2000 mA
• Pojemność akumulatora: 2000 mAh
  • Czas ładowania: 2,5 - 4 godzin
• Temperatura eksploatacji: od 0°C do 45°C
  • Wymiary: 120 x 81 x 25 mm (w x s x g)
• Waga: 282 g

7 Rozwiązywanie problemów

Problem

– Możliwa przyczyna
- Rozwiązanie

Zestaw zasilający nie ładuje podłączonego urządzenia

– Napięcie urządzenia nie odpowiada napięciu zestawu zasilającego.
- Więcej informacji można znaleźć w instrukcji obsługi urządzenia.
– Nieprawidłowe połączenie urządzenia z zestawem zasilającym.
- Upewnij się, że przewód połączeniowy jest prawidłowo podłączony do urządzenia i do zestawu zasilającego.
– Uszkodzony przewód połączeniowy lub końcówka złącza.
- Wymień przewód połączeniowy lub końcówkę złącza.
– Zastosowanie nieprawidłowej końcówki złącza.
- Sprawdź końcówkę złącza i wymień ją, jeśli to konieczne.
– Nieprawidłowy przewód połączeniowy USB / końcówka złącza.
- Zastąp je przewodem połączeniowym USB / końcówką złącza znajdująca się w zestawie.
– Zbyt niski poziom naładowania zestawu zasilającego.
- Naładuj zestaw zasilający.
– Problemy z obwodem elektronicznym zestawu zasilającego.
- Zanieś zestaw zasilający do lokalnego dystrybutora.
– Nastąpiło zwarcie w zestawie zasilającym i został on wyłączony dzięki systemowi zabezpieczeń.
- Naładuj zestaw zasilający.

– Problemy z obwodem elektronicznym zestawu zasilającego.
- Zanieś zestaw zasilający do lokalnego dystrybutora.

Zestaw zasilający szybko się rozładowuje.

– Zestaw zasilający nie został w pełni naładowany przed użyciem.
- Całkowicie naładuj zestaw zasilający przed użyciem.
– Zestaw zasilający nie został naładowany za pomocą dołączonego zasilacza sieciowego.
- W celu ładowania zestawu zasilającego należy korzystać wyłącznie z zasilacza sieciowego dołączonego do zestawu.

Nie można ładować zestawu zasilającego.

– Nieprawidłowe podłączenie zestawu zasilającego do gniazdka elektrycznego.
- Upewnij się, że przewód zasilający jest prawidłowo podłączony do gniazdka elektrycznego i zasilacza sieciowego.
- Sprawdź, czy wtyczka zasilacza jest prawidłowo włóżona do gniazda INPUT 19V DC zestawu zasilającego.
– Problemy z obwodem elektronicznym zestawu zasilającego.
- Zanieś zestaw zasilający do lokalnego dystrybutora.

8 Konserwacja

• Zestaw zasilający należy ładować co trzy miesiące, jeśli nie jest używany przez długi czas.
• Zestaw zasilający należy czyścić przy użyciu niestrzępiącej się ściereczki. Nie należy używać do tego celu środków chemicznych, rozpuszczalników ani silnych środków czyszczących.
• W przypadku wystąpienia jakichkolwiek problemów z zestawem zasilającym lub akcesoriami należy skontaktować się z lokalnym dystrybutorem.

9 Potrzebna pomoc?

Pomoc w Internecie: www.philips.com/welcome Można tutaj uzyskać pomoc interaktywną i odpowiedzi na często zadawane pytania.

PL Informacje dla użytkownika

Usuwanie zużytych produktów

Niniejszy produkt został zaprojektowany i wykonany w oparciu o wysokiej jakości materiały i podzespoły, które poddane recyklingowi mogą być ponownie użyte.

Jeśli na produkcie znajduje się symbol przekreślonego pojemnika na śmieci na kółkach, podlega on postanowieniom dyrektywy 2002/96/WE.

Należy zapoznać się lokalnymi zasadami zbiórki i segregacji sprzętu elektrycznego i elektronicznego.

Należy przestrzegać lokalnych przepisów i nie wyrzucać zużytych produktów elektronicznych wraz z normalnymi odpadami gospodarstwa domowego. Prawidłowe składowanie zużytych produktów pomaga ograniczyć ich szkodliwy wpływ na środowisko naturalne i zdrowie ludzi.
