SCE7640 - Wiederaufladbare Batterie PHILIPS - Kostenlose Bedienungsanleitung

Marke	Philips
Modell	SCE7640
Produkttyp	Wiederaufladbarer Akku (tragbare Stromversorgung)
Eingangsspannung	19 V DC (über Netzadapter)
Ausgangsspannung	5 V DC (USB-Anschluss) und 16-19 V DC (Laptop-Steckdose)
Maximaler Ausgangsstrom	5,6 V DC : 350 mA max ; 16-19 V DC : 2000 mA max
Batterietyp	Lithium-Polymer
Batteriekapazität	2000 mAh
Ladezeit	2,5 bis 4 Stunden
Typische Betriebsdauer	Bis zu 60 Stunden Zusatzenergie (je nach Gerät)
Abmessungen (H x B x T)	120 x 81 x 25 mm
Gewicht	282 g
Ladeanzeige	4 LEDs zeigen den Batteriestand an
Hauptfunktionen	Aufladen von 5-V-Geräten (Smartphones, MP3) und 16-19 V (Laptops); Kurzschlussschutz
Enthaltenes Zubehör	Netzadapter, einziehbares USB-Kabel, Laptop-Kabel, 12 Anschlussadapter, Transporttasche, Handbuch
Betriebstemperatur	0 °C bis 45 °C
Lagertemperatur	0 °C bis 45 °C, trockener Ort
Reinigung und Pflege	Mit einem weichen, fusselfreien Tuch reinigen; bei Nichtgebrauch alle 3 Monate aufladen
Sicherheitshinweise	Nicht Wasser aussetzen, nicht zerlegen, nur mitgeliefertes Zubehör verwenden, extreme Temperaturen vermeiden
Garantie	Siehe Handbuch oder Philips-Website

Häufig gestellte Fragen - SCE7640 PHILIPS

Wie erkenne ich, ob das Philips SCE7640 Netzteil vollständig geladen ist?

Wenn die vier LEDs der Ladeanzeige dauerhaft leuchten und nicht mehr blinken, ist das Gerät vollständig geladen.

Kann ich mein Smartphone mit diesem Netzteil aufladen?

Ja, schließen Sie das USB-Kabel an den USB-Anschluss (5 V) an und verbinden Sie den passenden Adapter mit Ihrem Smartphone. Stellen Sie sicher, dass der Adapter kompatibel ist.

Wie lange dauert die vollständige Ladung des SCE7640?

Die Ladezeit beträgt etwa 2,5 bis 4 Stunden mit dem mitgelieferten Netzadapter.

Was tun, wenn das Netzteil meinen Laptop nicht lädt?

Überprüfen Sie zunächst, ob die Spannung Ihres Laptops zwischen 16 und 19 V DC liegt. Stellen Sie sicher, dass Sie das richtige Kabel und den passenden Anschlussadapter verwenden und dass der Verbrauch 2000 mA nicht überschreitet.

Kann ich einen anderen Netzadapter zum Laden des Geräts verwenden?

Nein, verwenden Sie nur den mitgelieferten Netzadapter, um Schäden am Netzteil zu vermeiden.

Wie sind die LEDs der Ladeanzeige zu interpretieren?

Die Anzahl der leuchtenden LEDs zeigt den Batteriestand an: 1 LED = niedrig, 2 = mittel, 3 = gut, 4 = vollständig geladen. Während des Ladens blinken die LEDs nacheinander.

Welchen Anschlussadapter sollte ich für mein Gerät verwenden?

Sehen Sie in der mitgelieferten Kompatibilitätsliste nach, um den passenden Adapter für Ihr Gerät zu finden. Verwenden Sie nur die beiliegenden Adapter.

Kann das Netzteil während des Ladens verwendet werden?

Es wird davon abgeraten, das Gerät zum Laden eines anderen Geräts zu verwenden, während es selbst geladen wird. Trennen Sie es vom Stromnetz, bevor Sie es als Stromquelle verwenden.

Wie pflege ich das SCE7640 Netzteil?

Reinigen Sie die Oberfläche mit einem weichen, trockenen Tuch. Wenn Sie es längere Zeit nicht verwenden, laden Sie es alle drei Monate auf, um die Batterie zu erhalten.

Was tun bei Kurzschluss oder Fehlfunktion?

Das Gerät verfügt über einen Kurzschlussschutz. Wenn das Problem weiterhin besteht, bringen Sie das Gerät zu Ihrem örtlichen Händler. Versuchen Sie nicht, es selbst zu reparieren.

BEDIENUNGSANLEITUNG SCE7640 PHILIPS

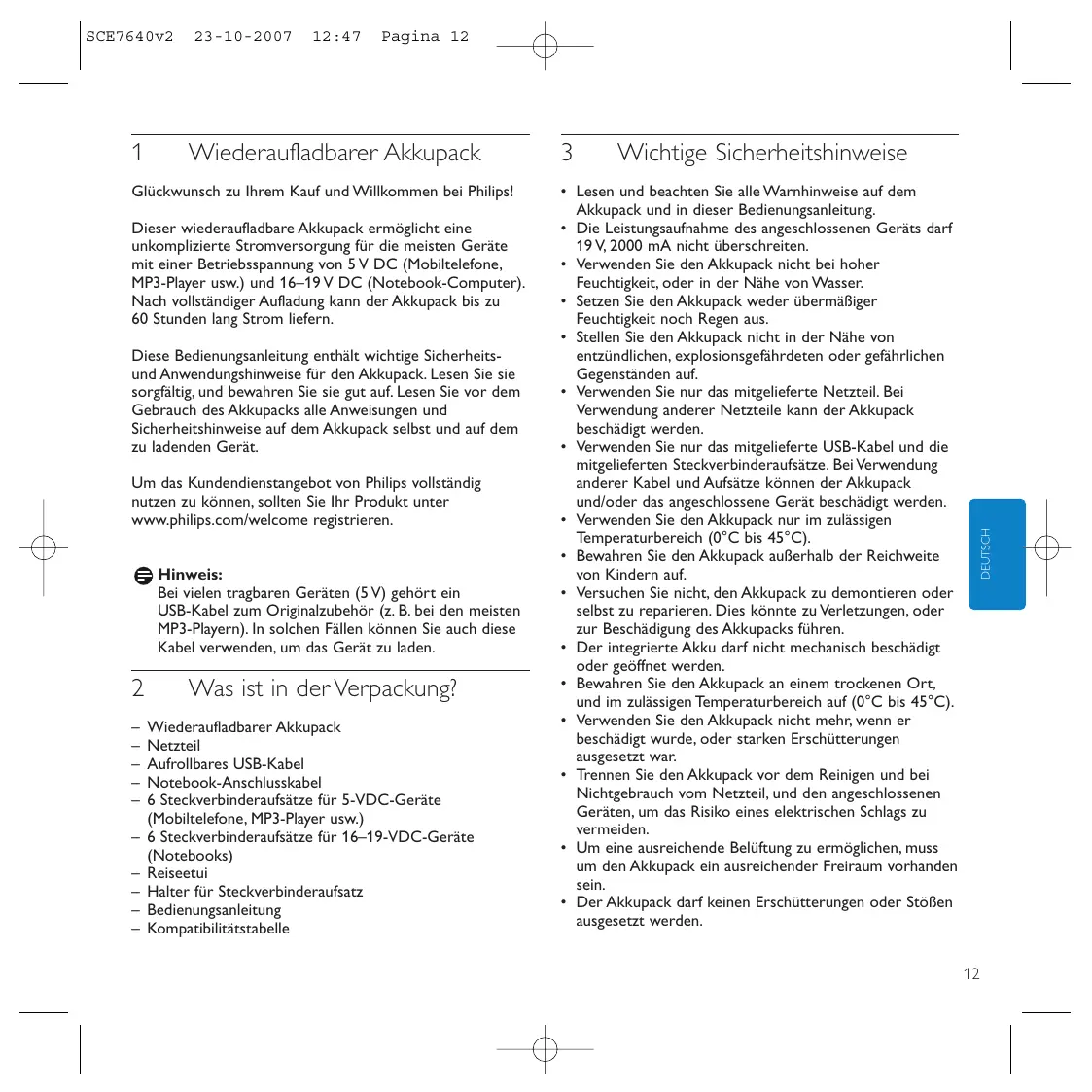

1 Wiederaufladbarer Akkupack

Glückwunsch zu Ihrem Kauf und Willkommen bei Philips!

Dieser wiederaufladbare Akkupack ermöglicht eine unkomplizierte Stromversorgung für die meisten Geräte mit einer Betriebsspannung von 5 V DC (Mobiltelefone, MP3-Player usw.) und 16–19 V DC (Notebook-Computer). Nach vollständiger Aufladung kann der Akkupack bis zu 60 Stunden lang Strom liefern.

Diese Bedienungsanleitung enthält wichtige Sicherheits- und Anwendungshinweise für den Akkupack. Lesen Sie sie sorgfältig, und bewahren Sie sie gut auf. Lesen Sie vor dem Gebrauch des Akkupacks alle Anweisungen und Sicherheitshinweise auf dem Akkupack selbst und auf dem zu ladenden Gerät.

Um das Kundendienstangebot von Philips vollständig nutzen zu können, sollten Sie Ihr Produkt unter www.philips.com/welcome registrieren.

Hinweis:

Bei vielen tragbaren Geräten (5 V) gehört ein USB-Kabel zum Originalzubehör (z. B. bei den meisten MP3-Playern). In solchen Fällen können Sie auch diese Kabel verwenden, um das Gerät zu laden.

2 Was ist in der Verpackung?

– Wiederaufladbarer Akkupack
- Netzteil
– Aufrollbares USB-Kabel
- Notebook-Anschlusskabel
- 6 Steckverbinderaufsätze für 5-VDC-Geräte (Mobiltelefone, MP3-Player usw.)
- 6 Steckverbinderaufsätze für 16–19-VDC-Geräte (Notebooks)
- Reiseetui
– Halter für Steckverbinderaufsatz
- Bedienungsanleitung
- Kompatibilitätstabelle

3 Wichtige Sicherheitshinweise

• Lesen und beachten Sie alle Warnhinweise auf dem Akkupack und in dieser Bedienungsanleitung.
  • Die Leistungsaufnahme des angeschlossenen Geräts darf 19 V, 2000 mA nicht überschreiten.
• Verwenden Sie den Akkupack nicht bei hoher Feuchtigkeit, oder in der Nähe von Wasser.
• Setzen Sie den Akkupack weder übermäßiger Feuchtigkeit noch Regen aus.
• Stellen Sie den Akkupack nicht in der Nähe von entzündlichen, explosionsgefährdeten oder gefährlichen Gegenständen auf.
• Verwenden Sie nur das mitgelieferte Netzteil. Bei Verwendung anderer Netzteile kann der Akkupack beschädigt werden.
• Verwenden Sie nur das mitgelieferte USB-Kabel und die mitgelieferten Steckverbinderaufsätze. Bei Verwendung anderer Kabel und Aufsätze können der Akkupack und/oder das angeschlossene Gerät beschädigt werden.
• Verwenden Sie den Akkupack nur im zulässigen Temperaturbereich (0°C bis 45°C).
• Bewahren Sie den Akkupack außerhalb der Reichweite von Kindern auf.
• Versuchen Sie nicht, den Akkupack zu demontieren oder selbst zu reparieren. Dies könnte zu Verletzungen, oder zur Beschädigung des Akkupacks führen.
• Der integrierte Akku darf nicht mechanisch beschädigt oder geöffnet werden.
• Bewahren Sie den Akkupack an einem trockenen Ort, und im zulässigen Temperaturbereich auf (0°C bis 45°C).
• Verwenden Sie den Akkupack nicht mehr, wenn er beschädigt wurde, oder starken Erschütterungen ausgesetzt war.
• Trennen Sie den Akkupack vor dem Reinigen und bei Nichtgebrauch vom Netzteil, und den angeschlossenen Geräten, um das Risiko eines elektrischen Schlags zu vermeiden.
• Um eine ausreichende Belüftung zu ermöglichen, muss um den Akkupack ein ausreichender Freiraum vorhanden sein.
• Der Akkupack darf keinen Erschütterungen oder Stößen ausgesetzt werden.

4 Funktionsübersicht (Abb. A)

① Akkutest-Taste Aktiviert die Ladekontrollanzeige.

② OUTPUT 16V DC -19V DC Anschluss für Notebook-Computer.

③ INPUT 19V DC Anschluss für das Netzteil.

④ USB-Buchse Anschluss für 5-VDC-Geräte (Mobiltelefone, MP3-Player usw.).

⑤ Ladekontrollanzeige Zeigt den Akkustatus an.

5 Betrieb

Laden des Akkupacks (Abb. B)

1 Betätigen Sie die Akkutest-Taste (1).

Ein, zwei oder drei LEDs der Ladekontrollanzeige leuchten auf (5), und zeigen damit den aktuellen Akkustatus an. Wenn alle vier LEDs leuchten, ist der Akku vollständig geladen.
2 Schließen Sie das Netzkabel am Netzteil an.
3 Schließen Sie das Stromversorgungskabel an der Buchse INPUT 19V DC (3) des Akkupacks an.
4 Schließen Sie das Netzkabel an einer Netzsteckdose an.
Die LEDs der Ladekontrollanzeige (5) blinken nacheinander, und zeigen damit an, dass der Akku geladen wird.
Wenn alle LEDs dauernd leuchten, ist der Akku vollständig geladen.
5 Trennen Sie den Akkupack vom Netzteil, und das Netzteil von der Netzsteckdose.

Laden von Geräten – Vorbereitung

1 Überprüfen Sie die maximale Eingangsspannung (V DC) des Geräts, das Sie laden möchten. Sehen Sie hierzu in der Bedienungsanleitung des Geräts nach.
2 Vergewissern Sie sich, dass die Stromaufnahme des Geräts nicht mehr als 2000 mA beträgt.

3 Überprüfen Sie, welcher Steckverbinderaufsatz für das Gerät benötigt wird. Welcher Steckverbinderaufsatz für Ihr Gerät geeignet ist, können Sie der Kompatibilitätstabelle entnehmen.

Laden von 5-V-Geräten (Abb. C)

1 Stecken Sie den Stecker des USB-Kabels in die USB-Buchse (4).
2 Verbinden Sie den Steckverbinderaufsatz mit dem USB-Kabel.
3 Stecken Sie den Steckverbinderaufsatz in die Stromversorgungsbuchse des Geräts.

Das Gerät erhält seine Stromversorgung nun vom Akkupack. Wenn das Gerät über eine Ladekontrollanzeige verfügt, zeigt diese an, dass das Gerät geladen wird.

Tipp:

Bei vielen tragbaren Geräten (5 V) gehört ein USB-Anschlusskabel zum Originalzubehör (z. B. bei den meisten MP3-Playern). In solchen Fällen können Sie auch dieses Kabel verwenden, um das Gerät zu laden.

Laden eines Notebook-Computers (Abb. D)

1 Schließen Sie das Notebook-Anschlusskabel an der Buchse OUTPUT 16V DC -19V DC (2) des Akkupacks an.
2 Verbinden Sie den Steckverbinderaufsatz mit dem Notebook-Anschlusskabel.
3 Stecken Sie den Steckverbinderaufsatz in die Stromversorgungsbuchse des Notebook-Computers.

Der Notebook-Computer erhält seine Stromversorgung nun vom Akkupack.
Das Notebook zeigt an, dass es geladen wird.

6 Technische Daten

• Akkutyp: Lithium-Polymer
• Nenneingangsspannung: 19 V DC, max. 3200 mA
  • Nennausgangsspannung: 5,6 V DC, max. 350 mA 16-19V DC, max. 2000 mA
  • Batteriekapazität: 2000 mAh
  • Ladezeit: 2,5 - 4 Stunden
  • Betriebstemperatur: 0°C bis 45°C
• Größe: 120 x 81 x 25 mm (H x B x T)
• Gewicht: 282 g

7 Fehlerbehebung

Problem

• Mögliche Ursache
• Lösung

Das angeschlossene Gerät wird vom Akkupack nicht geladen.

– Die Spannung des Geräts stimmt mit der des Akkupacks nicht überein.
- Sehen Sie in der Bedienungsanleitung des Geräts nach.
– Fehlerhafte Verbindung zwischen Gerät und Akkupack.
- Vergewissern Sie sich, dass das USB-Kabel richtig am Gerät und am Akkupack angeschlossen ist.
- Anschlusskabel oder Steckverbinderaufsatz beschädigt.
- Ersetzen Sie das Anschlusskabel und/oder den Steckverbinderaufsatz.
– Falscher Steckverbinderaufsatz verwendet.
- Überprüfen Sie den Steckverbinderaufsatz, und tauschen Sie ihn ggf. aus.
- Nicht mitgelieferte USB-Anschlusskabel/Steckverbinderaufsätze verwendet.
- Ersetzen Sie diese durch das mitgelieferte USB-Anschlusskabel, und einen der mitgelieferten Steckverbinderaufsätze.
– Akkuspannung des Akkupacks zu niedrig.
- Laden Sie den Akkupack.
– Probleme mit der Elektronik des Akkupacks.
- Bringen Sie den Akkupack zu Ihrem Händler.
- Kurzschluss im Akkupack, und Abschaltung des Akkupacks durch Schutzschalter.
- Laden Sie den Akkupack.
– Probleme mit der Elektronik des Akkupacks.
- Bringen Sie den Akkupack zu Ihrem Händler.

Der Akkupack ist sehr schnell entladen.

• Der Akkupack war vor Verwendung nicht vollständig geladen.
• Laden Sie den Akkupack vor Verwendung vollständig auf.
  – Zum Laden des Akkupacks wurde nicht das mitgelieferte Netzteil verwendet.
• Verwenden Sie zum Laden des Akkupacks nur das mitgelieferte Netzteil.

Der Akkupack kann nicht geladen werden.

- Fehlerhafte Verbindung zwischen Akkupack und Netzsteckdose.

• Vergewissern Sie sich, dass das Netzkabel an der Netzsteckdose, und am Netzteil richtig angeschlossen ist.
• Vergewissern Sie sich, dass das Stromversorgungskabel richtig an der Buchse INPUT 19V DC des Akkupacks angeschlossen ist.
  – Probleme mit der Elektronik des Akkupacks.
• Bringen Sie den Akkupack zu Ihrem Händler.

8 Wartung

• Laden Sie den Akkupack alle drei Monate auf, wenn er über einen längeren Zeitraum nicht verwendet wird.
• Verwenden Sie zum Reinigen der Außenseite des Akkupacks ein weiches und fusselfreies Tuch. Verwenden Sie keine aggressiven chemischen Substanzen, Lösungsmittel oder starken Reinigungsmittel.
• Falls mit dem Akkupack oder dem Zubehör Probleme auftreten, bringen Sie Akkupack und Zubehör zu Ihrem Händler.

9 Benötigen Sie Hilfe?

Online-Hilfe: www.philips.com/welcome

Für interaktive Hilfe und häufig gestellte Fragen (FAQ).

① Akun tarkistuspainike

Aktivoi virranilmaisimen.

② OUTPUT 16V DC - 19V DC

Entsorgung Ihres alten Geräts

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycelt und wieder verwendet werden können.

Befindet sich dieses Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies, dass für dieses Gerät die Europäischen Richtlinie 2002/96/EG gilt. Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihrem Land.

Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.
