Märke	Philips
Modell	SCE7640
Produkttyp	Laddningsbart batteri (portabelt strömförsörjningsblock)
Ingångsspänning	19 V DC (via nätadapter)
Utgångsspänning	5 V DC (USB-port) och 16-19 V DC (laptoputtag)
Maximal utgångsström	5,6 V DC: 350 mA max; 16-19 V DC: 2000 mA max
Batterityp	Litiumpolymer
Batterikapacitet	2000 mAh
Laddningstid	2,5 till 4 timmar
Typisk batteritid	Upp till 60 timmars reservkraft (beroende på enhet)
Mått (H x B x D)	120 x 81 x 25 mm
Vikt	282 g
Laddningsindikator	4 LED som visar batterinivån
Huvudfunktioner	Laddning av 5 V-enheter (smartphones, MP3) och 16-19 V-enheter (laptops); skydd mot kortslutning
Medföljande tillbehör	Nätadapter, infällbar USB-kabel, laptopkabel, 12 kontaktdon, transportväska, manual
Driftstemperatur	0 °C till 45 °C
Förvaringstemperatur	0 °C till 45 °C, torr plats
Rengöring och underhåll	Rengör med en mjuk, luddfri trasa; ladda var tredje månad om den inte används
Säkerhetsanvisningar	Utsätt inte för vatten, demontera inte, använd endast medföljande tillbehör, undvik extrema temperaturer
Garanti	Se manualen eller Philips webbplats

Vanliga frågor - SCE7640 PHILIPS

Hur vet jag om Philips SCE7640 strömförsörjningsblock är fulladdat?

När alla fyra LED-lampor på laddningsindikatorn lyser konstant och inte blinkar längre, är blocket fulladdat.

Kan jag ladda min smartphone med detta strömförsörjningsblock?

Ja, anslut USB-kabeln till USB-porten (5 V) och anslut lämplig kontakt till din smartphone. Kontrollera att kontakten är kompatibel.

Vad är den fulla laddningstiden för SCE7640?

Laddningstiden är cirka 2,5 till 4 timmar med medföljande nätadapter.

Vad gör jag om strömförsörjningsblocket inte laddar min laptop?

Kontrollera först att din laptops spänning är mellan 16 och 19 V DC. Se till att du använder rätt kabel och kontakt, och att strömförbrukningen inte överstiger 2000 mA.

Kan jag använda en annan nätadapter för att ladda blocket?

Nej, använd endast medföljande nätadapter för att undvika risk för skada på strömförsörjningsblocket.

Hur tolkar jag LED-lamporna på laddningsindikatorn?

Antalet tända LED-lampor anger batterinivån: 1 = låg, 2 = medel, 3 = bra, 4 = fulladdat. Under laddning blinkar LED-lamporna i följd.

Vilken typ av kontakt ska jag använda för min enhet?

Se kompatibilitetsbladet som medföljer blocket för att identifiera lämplig kontakt för din enhet. Använd endast medföljande kontakter.

Kan strömförsörjningsblocket användas medan det laddas?

Det rekommenderas inte att använda blocket för att ladda en enhet medan det själv laddas. Koppla bort det från vägguttaget innan du använder det som strömkälla.

Hur underhåller jag strömförsörjningsblocket SCE7640?

Rengör ytan med en mjuk, torr trasa. Om du inte använder det under en längre tid, ladda det var tredje månad för att bevara batteriet.

Vad gör jag vid kortslutning eller funktionsfel?

Blocket har skydd mot kortslutning. Om problemet kvarstår, lämna in apparaten till din lokala återförsäljare. Försök inte reparera den själv.

BRUKSANVISNING SCE7640 PHILIPS

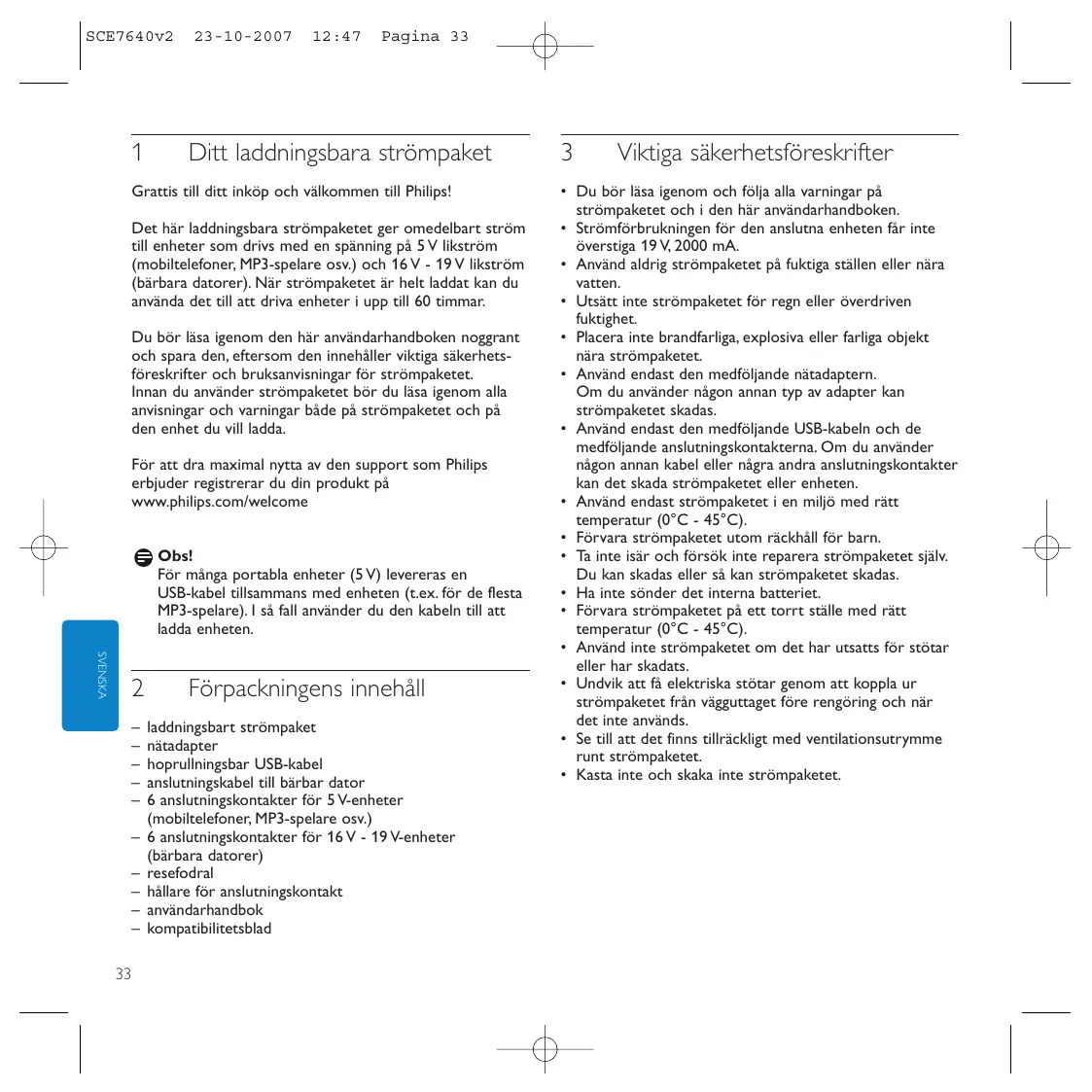

1 Ditt laddningsbara strömpaket

Grattis till ditt inköp och välkommen till Philips!

Det här laddningsbara strömpaketet ger omedelbart ström till enheter som drivs med en spänning på 5 V likström (mobiltelefoner, MP3-spelare osv.) och 16 V - 19 V likström (bärbara datorer). När strömpaketet är helt laddat kan du använda det till att driva enheter i upp till 60 timmar.

Du bör läsa igenom den här användarhandboken noggrant och spara den, eftersom den innehåller viktiga säkerhetsföreskrifter och bruksanvisningar för strömpaketet. Innan du använder strömpaketet bör du läsa igenom alla anvisningar och varningar både på strömpaketet och på den enhet du vill ladda.

För att dra maximal nytta av den support som Philips erbjuder registrerar du din produkt på www.philips.com/welcome

Obs!

För många portabla enheter (5 V) levereras en USB-kabel tillsammans med enheten (t.ex. för de flesta MP3-spelare). I så fall använder du den kabeln till att ladda enheten.

2 Förpackningens innehåll

– laddningsbart strömpaket
- nätadapter
- hoprullningsbar USB-kabel
- anslutningskabel till bärbar dator
- 6 anslutningskontakter för 5 V-enheter (mobiltelefoner, MP3-spelare osv.)
- 6 anslutningskontakter för 16 V - 19 V-enheter (bärbara datorer)
- resefodral
– hållare för anslutningskontakt
- användarhandbok
- kompatibilitetsblad

3 Viktiga säkerhetsföreskrifter

• Du bör läsa igenom och följa alla varningar på strömpaketet och i den här användarhandboken.
• Strömförbrukningen för den anslutna enheten får inte överstiga 19 V, 2000 mA.
• Använd aldrig strömpaketet på fuktiga ställen eller nära vatten.
• Utsätt inte strömpaketet för regn eller överdriven fuktighet.
• Placera inte brandfarliga, explosiva eller farliga objekt nära strömpaketet.
• Använd endast den medföljande nätadaptern. Om du använder någon annan typ av adapter kan strömpaketet skadas.
• Använd endast den medföljande USB-kabeln och de medföljande anslutningskontakterna. Om du använder någon annan kabel eller några andra anslutningskontakter kan det skada strömpaketet eller enheten.
• Använd endast strömpaketet i en miljö med rätt temperatur (0°C - 45°C).
• Förvara strömpaketet utom räckhåll för barn.
• Ta inte isär och försök inte reparera strömpaketet själv. Du kan skadas eller så kan strömpaketet skadas.
• Ha inte sönder det interna batteriet.
• Förvara strömpaketet på ett torrt ställe med rätt temperatur (0°C - 45°C).
• Använd inte strömpaketet om det har utsatts för stötar eller har skadats.
• Undvik att få elektriska stötar genom att koppla ur strömpaketet från vägguttaget före rengöring och när det inte används.
• Se till att det finns tillräckligt med ventilationsutrymme runt strömpaketet.
• Kasta inte och skaka inte strömpaketet.

4 Funktionsöversikt (bild A)

① Batterikontrollknapp

Aktivera strömindikatorn.

② OUTPUT 16V DC -19V DC

Anslut till en bärbar dator.

③ INPUT 19V DC

Anslut till elnätet.

④ USB-port

Anslut till 5 V-enheter (mobiltelefoner, MP3-spelare osv.).

⑤ Strömindikator

Ladda strömpaketet (bild B)

1 Tryck på batterikontrollknappen (1).

En, två eller tre lysdioder tänds i batteriindikatorn (5), vilket anger aktuell batteristatus. Om alla fyra lysdioderna tänds är batteriet helt laddat.

2 Anslut ena änden av nätkabeln till nätadaptern.

3 Anslut adapterkontakten till uttaget INPUT 19V DC (3) på strömpaketet.

4 Anslut nätkabelns kontakt till ett vägguttag.

Strömindikatorlysioderna (5) blinkar en efter en, vilket anger att batteriet laddas. När alla fyra lysdioderna lyser kontinuerligt är batteriet helt laddat.

5 Koppla bort batteripaketet från nätadaptern och koppla bort nätadaptern från vägguttaget.

Ladda enheter - förberedelse

1 Kontrollera den maximala ingångsspänningen (V likström) på den enhet du vill ansluta. Om du vill ha information om det läser du i användarhandboken för enheten.

2 Kontrollera att enheten inte drar mer än 2000 mA.

3 Kontrollera vilken anslutningskontakt som passar för enheten. Om du vill ha mer information om anslutningskontakter läser du på kompatibilitetsbladet.

Ladda 5 V-enheter (bild C)

1 Anslut USB-kabeln till USB-porten (4).

3 Sätt in anslutningskontakten i strömförsörjningsingången på enheten.

Enheten får nu ström från strömpaketet.

Om enheten har en laddningsindikator visar den att enheten laddas.

Tips:

För många portabla enheter (5 V) levereras en USB-anslutningskabel tillsammans med enheten (t.ex. för de flesta MP3-spelare). I så fall använder du den kabeln till att ladda enheten.

Ladda en bärbar dator (bild D)

3 Sätt in anslutningskontakten i strömförsörjningsingången på den bärbara datorn.

Den bärbara datorn får nu ström från strömpaketet. Den bärbara datorn visar att den laddas.

6 Tekniska specifikationer

- Batterityp: Litiumpolymer

- Inspänning: 19 V likström, max. 3200 mA

- Utspänning: 5,6 V likström, max. 350 mA 16-19 V likström, max. 2000 mA

• Batterikapacitet: 2000 mAh

• Laddningstid: 2,5 - 4 timmar

• Drifttemperatur: 0°C - 45°C

• Storlek: 120 x 81 x 25 mm (h x b x d)

• Vikt: 282 g

7 Felsökning

Problem

- Möjlig orsak

- Lösning

Den anslutna enheten laddas inte av strömpaketet.

• Spänningen för enheten överensstämmer inte med spänningen för strömpaketet.
• Om du vill ha information läser du i användarhandboken för enheten.
• Ingen anslutning mellan enheten och strömpaketet.
• Se till att anslutningskabeln är ordentligt isatt i både enheten och strömpaketet.
• Skadad anslutningskabel eller anslutningskontakt.
• Byt ut anslutningskabeln eller anslutningskontakten.
  – Fel anslutningskontakt.
• Kontrollera anslutningskontakten. Om det behövs byter du till en annan.
• En annan USB-anslutningskabel/anslutningskontakt än den medföljande används.
• Ersätt med den medföljande USB-anslutningskabeln/anslutningskontakten.
  – Batterieffekten för strömpaketet är för låg.
• Ladda strömpaketet.
  – Problem med anslutningarna i strömpaketet.
• Kontakta återförsäljaren.
• Det blev kortslutning i strömpaketet och skyddsfunktionen stängde av strömpaketet.
• Ladda strömpaketet.
  – Problem med anslutningarna i strömpaketet.
• Kontakta återförsäljaren.

Strömmen i strömpaketet tar slut fort

• Strömpaketet var inte helt laddat före användning.
• Ladda strömpaketet helt före användning.
• Strömpaketet laddades inte med den medföljande nätadaptern.
• Använd endast den medföljande nätadaptern till att ladda strömpaketet.

Det går inte att ladda strömpaketet

• Ingen anslutning mellan strömpaketet och vägguttaget.
• Se till att nätsladden är ordentligt isatt både i vägguttaget och i nätadaptern.
• Se till att adapterkontakten är ordentligt isatt i uttaget INPUT 19V DC på strömpaketet.
  – Problem med anslutningarna i strömpaketet.
• Kontakta återförsäljaren.

8 Underhåll

• Om du inte använder strömpaketet under en längre period bör du ladda det var tredje månad.
• Använd en mjuk luddfri duk till att rengöra utsidan av strömpaketet. Använd inte starka kemikalier, rengöringslösningsmedel eller starka rengöringsmedel.
• Om det uppstår problem med strömpaketet eller tillbehören kontaktar du återförsäljaren.

9 Behöver du hjälp?

Onlinehjälp: www.philips.com/welcome

Interaktiv hjälp och vanliga frågor.

1 Ladattava laturi

Produkten är utvecklad och tillverkad av högkvalitativa material och komponenter som kan både återvinnas och återanvändas.

När den här symbolen med en överkryssad papperskorg visas på produkten innebär det att produkten omfattas av det europeiska direktivet 2002/96/EG

Ta reda på var du kan hitta närmaste återvinningsstation för elektriska och elektroniska produkter.

Följ de lokala reglerna och släng inte dina gamla produkter i det vanliga hushållsavfallet. Genom att kassera dina gamla produkter på rätt sätt kan du bidra till att minska eventuella negativa effekter på miljö och hälsa.
