SCE7640 - Dobíjecí baterie PHILIPS - Bezplatný návod k obsluze

Značka	Philips
Model	SCE7640
Typ produktu	Nabíjecí baterie (přenosný napájecí blok)
Vstupní napětí	19 V DC (přes síťový adaptér)
Výstupní napětí	5 V DC (USB port) a 16-19 V DC (zásuvka pro notebook)
Maximální výstupní proud	5,6 V DC: 350 mA max; 16-19 V DC: 2000 mA max
Typ baterie	Lithium-polymerová
Kapacita baterie	2000 mAh
Doba nabíjení	2,5 až 4 hodiny
Typická výdrž	Až 60 hodin záložního napájení (podle zařízení)
Rozměry (V x Š x H)	120 x 81 x 25 mm
Hmotnost	282 g
Indikátor nabití	4 LED diody indikující úroveň nabití
Hlavní funkce	Nabíjení zařízení 5 V (smartphone, MP3) a 16-19 V (notebooky); ochrana proti zkratu
Součástí balení	Síťový adaptér, zasouvací USB kabel, kabel pro notebook, 12 nástavců konektorů, přepravní pouzdro, manuál
Provozní teplota	0 °C až 45 °C
Skladovací teplota	0 °C až 45 °C, suché místo
Čištění a údržba	Čistěte měkkým hadříkem nepouštějícím vlákna; pokud se nepoužívá, dobíjejte každé 3 měsíce
Bezpečnostní pokyny	Nevystavujte vodě, nerozebírejte, používejte pouze dodané příslušenství, vyhněte se extrémním teplotám
Záruka	Viz manuál nebo web Philips

Často kladené otázky - SCE7640 PHILIPS

Jak poznám, že je napájecí blok Philips SCE7640 plně nabitý?

Když jsou všechny čtyři LED diody indikátoru nabití trvale rozsvícené a neblikají, je blok plně nabitý.

Mohu pomocí tohoto napájecího bloku nabíjet svůj smartphone?

Ano, připojte USB kabel do USB portu (5 V) a připojte vhodný nástavec k vašemu smartphonu. Ujistěte se, že je nástavec kompatibilní.

Jaká je doba plného nabití bloku SCE7640?

Doba nabíjení je přibližně 2,5 až 4 hodiny při použití dodaného síťového adaptéru.

Co dělat, když napájecí blok nenabíjí můj notebook?

Nejprve zkontrolujte, zda je napětí vašeho notebooku v rozmezí 16 až 19 V DC. Ujistěte se, že používáte správný kabel a nástavec konektoru a že odběr nepřesahuje 2000 mA.

Mohu k nabíjení bloku použít jiný síťový adaptér?

Ne, používejte pouze dodaný síťový adaptér, abyste předešli riziku poškození napájecího bloku.

Jak interpretovat LED diody indikátoru nabití?

Počet rozsvícených LED diod udává úroveň nabití: 1 LED = slabá, 2 = střední, 3 = dobrá, 4 = plně nabitá. Při nabíjení LED diody postupně blikají.

Jaký typ nástavce konektoru mám použít pro své zařízení?

Podívejte se na přiložený list kompatibility, abyste identifikovali vhodný nástavec pro vaše zařízení. Používejte pouze přiložené nástavce.

Lze napájecí blok používat během jeho nabíjení?

Nedoporučuje se používat blok k nabíjení zařízení, zatímco je sám nabíjen. Před použitím jako zdroj napájení jej odpojte ze zásuvky.

Jak udržovat napájecí blok SCE7640?

Čistěte povrch měkkým suchým hadříkem. Pokud jej delší dobu nepoužíváte, dobíjejte jej každé tři měsíce, aby se zachovala baterie.

Co dělat v případě zkratu nebo poruchy?

Blok je vybaven ochranou proti zkratu. Pokud problém přetrvává, vraťte zařízení místnímu prodejci. Nepokoušejte se jej sami opravit.

NÁVOD K OBSLUZE SCE7640 PHILIPS

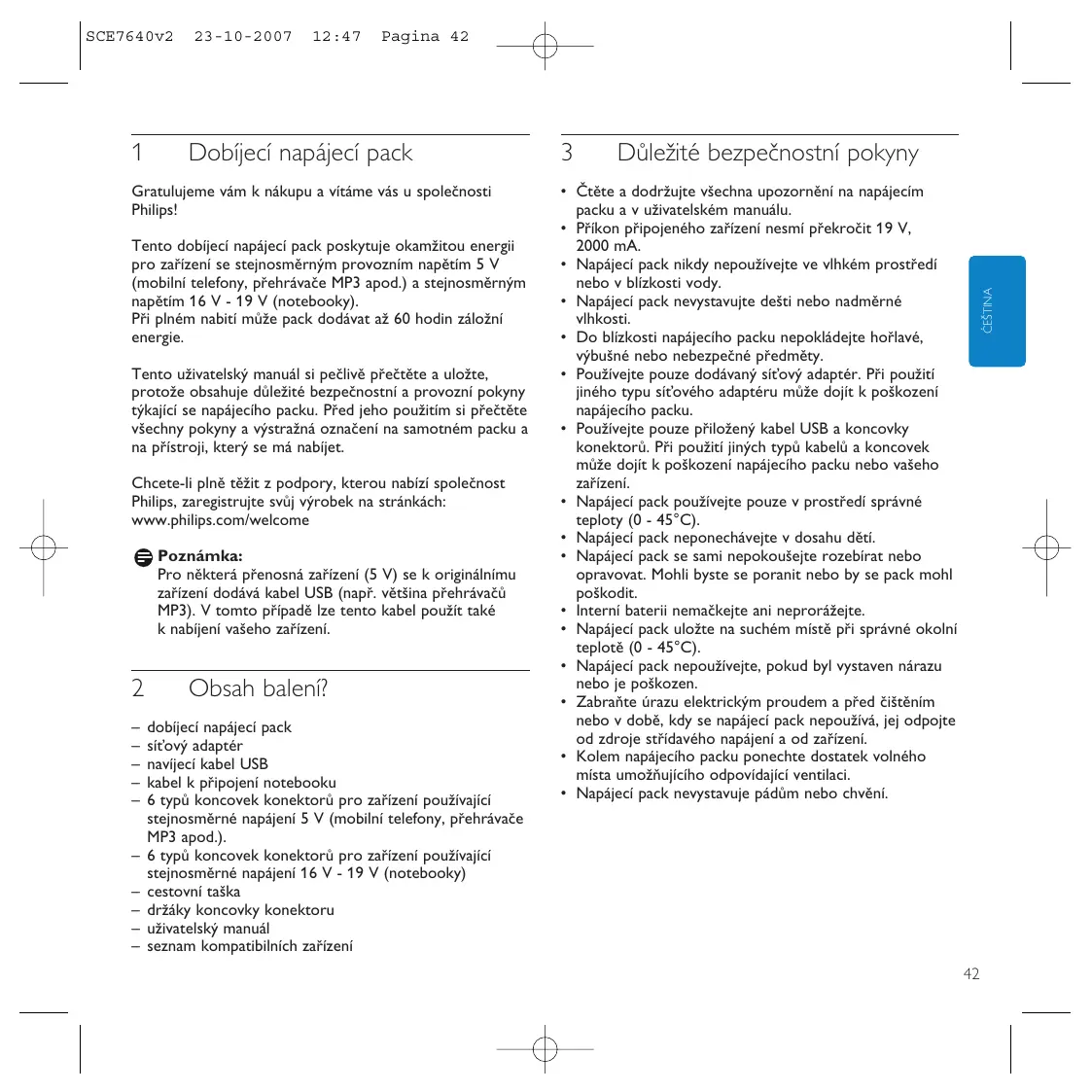

1 Dobíjecí napájecí pack

Gratulujeme vám k nákupu a vítáme vás u společnosti Philips!

Tento dobíjecí napájecí pack poskytuje okamžitou energii pro zařízení se stejnosměrným provozním napětím 5 V (mobilní telefony, přehrávače MP3 apod.) a stejnosměrným napětím 16 V - 19 V (notebooky).

Při plném nabití může pack dodávat až 60 hodin záložní energie.

Tento uživatelský manuál si pečlivě přečtěte a uložte, protože obsahuje důležité bezpečnostní a provozní pokyny týkající se napájecího packu. Před jeho použitím si přečtěte všechny pokyny a výstražná označení na samotném packu a na přístroji, který se má nabíjet.

Chcete-li plně těžit z podpory, kterou nabízí společnost Philips, zaregistrujte svůj výrobek na stránkách: www.philips.com/welcome

Poznámka:

Pro některá přenosná zařízení (5 V) se k originálnímu zařízení dodává kabel USB (např. většina přehrávačů MP3). V tomto případě lze tento kabel použít také k nabíjení vašeho zařízení.

2 Obsah balení?

– dobíjecí napájecí pack
– sít'ový adaptér
– navíjecí kabel USB
– kabel k připojení notebooku
- 6 typů koncovek konektorů pro zařízení používající stejnosměrné napájení 5 V (mobilní telefony, přehrávače MP3 apod.).
- 6 typů koncovek konektorů pro zařízení používající stejnosměrné napájení 16 V - 19 V (notebooky)
– cestovní taška
– držáky koncovky konektoru
– uživatelský manuál
– seznam kompatibilních zařízení

3 Důležité bezpečnostní pokyny

• Čtěte a dodržujte všechna upozornění na napájecím packu a v uživatelském manuálu.
• Příkon připojeného zařízení nesmí překročit 19 V, 2000 mA.
• Napájecí pack nikdy nepoužívejte ve vlhkém prostředí nebo v blízkosti vody.
• Napájecí pack nevystavujte dešti nebo nadměrné vlhkosti.
• Do blízkosti napájecího packu nepokládejte hořlavé, výbušné nebo nebezpečné předměty.
• Používejte pouze dodávaný sít'ový adaptér. Při použití jiného typu sít'ového adaptéru může dojít k poškození napájecího packu.
• Používejte pouze přiložený kabel USB a koncovky konektorů. Při použití jiných typů kabelů a koncovek může dojít k poškození napájecího packu nebo vašeho zařízení.
• Napájecí pack používejte pouze v prostředí správné teploty (0 - 45°C).
• Napájecí pack neponechávejte v dosahu dětí.
• Napájecí pack se sami nepokoušejte rozebírat nebo opravovat. Mohli byste se poranit nebo by se pack mohl poškodit.
• Interní baterii nemačkejte ani neprorážejte.
• Napájecí pack uložte na suchém místě při správné okolní teplotě (0 - 45°C).
• Napájecí pack nepoužívejte, pokud byl vystaven nárazu nebo je poškozen.
• Zabraňte úrazu elektrickým proudem a před čištěním nebo v době, kdy se napájecí pack nepoužívá, jej odpojte od zdroje střídavého napájení a od zařízení.
• Kolem napájecího packu ponechte dostatek volného místa umožňujícího odpovídající ventilaci.
• Napájecí pack nevystavuje pádům nebo chvění.

4 Přehled funkcí (obr. A)

① Tlačítko kontroly baterie Aktivuje indikátor napájení.

② OUTPUT 16V DC-19V DC Slouží k připojení notebooku.

③ INPUT 19V DC Připojení k hlavnímu zdroji.

④ Port USB Slouží k připojení zařízení s napájením 5 V (mobilní telefony, přehrávače MP3, apod.).

⑤ Indikátor napájení Indikuje stav baterie.

5 Provoz

Nabíjení napájecího packu (obr. B.

1 Stiskněte tlačítko kontroly baterie (1).

Na indikátoru napájení (5) se rozsvítí jeden, dva nebo tři indikátory LED, které znázorňují aktuální stav baterie. Pokud se rozsvítí všechny čtyři indikátory LED, baterie je plně nabita.
2 Vidlici sít'ového kabelu zapojte do sít'ového adaptéru.
3 Vidlici adaptéru zapojte do konektoru INPUT 19V DC (3) napájecího packu.
4 Vidlici napájecího kabelu zapojte do síťové zásuvky. LED indikátory napájení (5) budou postupně blikat, což znamená, že se baterie nabíjí. Pokud se rozsvítí všechny čtyři indikátory LED, baterie je plně nabita.
5 Napájecí pack odpojte od sít'ového adaptéru a ten odpojte od sít'ové zásuvky.

Nabíjené zařízení - příprava

1 Ověřte si maximální vstupní napětí (V ss.) zařízení, které chcete připojit. Tyto údaje naleznete v uživatelském manuálu, který je dodáván k zařízení.

2 Zkontrolujte, zda zařízení nepotřebuje větší proud (mA) než 2000 mA.
3 Ověřte si, jakou koncovku konektoru zařízení vyžaduje. Vhodnou koncovku vyhledejte v seznamu kompatibilních zařízení.

Nabíjení zařízení s napájením 5 V (obr. C)

1 Konektor na kabelu USB zapojte do portu USB (4).
2 Koncovku konektoru zapojte do kabelu USB.
3 Koncovku konektoru zapojte do napájecího konektoru zařízení.

Zařízení je nyní napájeno z napájecího packu.
Pokud je zařízení vybaveno indikátorem nabíjení, indikátor bude znázorňovat, že se zařízení nabíjí.

Tip:

Pro některá přenosná zařízení (5 V) se k originálnímu zařízení dodává propojovací kabel USB (např. většina přehrávačů MP3). V tomto případě lze tento kabel použít také k nabíjení vašeho zařízení.

Nabíjení notebooku (obr. D)

1 Kabel k připojení notebooku zapojte do výstupního konektoru OUTPUT 16V DC-19V DC (2) nabíjecího packu.
2 Koncovku konektoru zapojte do kabelu k připojení notebooku.
3 Koncovku konektoru zapojte do napájecího konektoru notebooku.

Notebook bude nyní napájen z napájecího packu.
Notebook bude indikovat, že je nabíjen.

6 Technické údaje

• Typ baterie: Lithiová polymerová
• Jmenovité vstupní napětí: 19 V ss., max. 3200 mA
• Jmenovité výstupní napětí: 5,6 V ss., max. 350 mA 16-19 V ss., max. 2000 mA
  • Kapacita baterie: 2000 mAh
  • Doba nabíjení: 2,5 - 4 hodin
  • Provozní teplota: 0°C - 45°C
• Rozměry: 120 x 81 x 25 mm (v x š x h)
  • Hmotnost: 282 g

7 Řešení problémů

Problém

– Možná příčina

- Rešení

Napájecí pack nenabíjí připojené zařízení

– Napětí zařízení neodpovídá napětí napájecího packu.
- Podrobnosti vyhledejte v uživatelském manuálu dodávaném k zařízení.
– Nedokonalé spojení mezi zařízením a napájecím packem.
- Zkontrolujte, zda je propojovací kabel správně zapojen do zařízení i do napájecího packu.
– Poškozený propojovací kabel nebo koncovka konektoru.
- Propojovací kabel nebo koncovku konektoru vyměňte.
– Byla použita nesprávná koncovka konektoru.
- Koncovku zkontrolujte a v případě potřeby ji vyměňte.
- Byl použit jiný propojovací kabel USB/koncovka konektoru než dodávaný.
- Použijte dodávaný propojovací kabel USB/koncovku konektoru.
– Energie baterie z napájecího packu je příliš nízká.
- Napájecí pack dobijte.
– Problémy s elektrickým obvodem napájecího packu.
- Napájecí pack vezměte ke svému místnímu prodejci.
– V napájecím packu došlo ke zkratu a ochranná funkce napájecí pack vypnula.
- Napájecí pack dobijte.
– Problémy s elektrickým obvodem napájecího packu.
- Napájecí pack vezměte ke svému místnímu prodejci.

Napájecí pack se rychle vybíjí

– Napájecí pack nebyla před použitím plně nabita.
- Před používáním napájecí pack plně dobijte.
– K nabití napájecího packu nebyl použit dodávaný sít'ový adaptér.
- Používejte pouze dodávaný sít'ový adaptér.

Napájecí pack nelze nabíjet

– Nedokonalé spojení mezi napájecím packem a sít'ovou zásuvkou.

• Zkontrolujte, zda je napájecí kabel správně zapojen do zásuvky i do sít'ového adaptéru.
• Ověřte si, zda je konektor adaptéru správně zasunut do konektoru INPUT 19V DC napájecího packu.
  – Problémy s elektrickým obvodem napájecího packu.
• Napájecí pack vezměte ke svému místnímu prodejci.

8 Údržba

• Pokud napájecí pack delší dobu nepoužíváte, každé tři měsíce jej dobijte.
• K čištění povrchu napájecího packu používejte jemnou látku nepouštějící chloupky. Nepoužívejte agresivní chemikálie, čisticí rozpouštědla nebo silné mycí prostředky.
• Při vzniku problémů s napájecím packem nebo příslušenstvím vezměte napájecí pack a příslušenství ke svému místnímu prodejci.

9 Potřebujete pomoc?

Podpora online: www.philips.com/welcome

Interaktivní pomoc a často kladené otázky.

Gratulujeme vám k nákupu a vitajte v spoločnosti Philips!

3 Dôležité bezpečnostné pokyny

Nabíjanie 5 V zariadení (obr. C)

1 Zasuňte koncovku kábla USB do portu USB (4).
2 Zapojte koncovku konektora do kábla USB.
3 Zasuňte koncovku konektora do napájacieho konektora zariadenia.

• Typ batérie: Lítium-polymérová
• Menovitý vstup: 19 V DC, max. 3200 mA
• Menovitý výstup: 5,6 V DC, max. 500 mA 16-19 V DC, max. 2000 mA
• Kapacita batérie: 2000 mAh
  • Doba nabíjania: 2,5 - 4 hodín
  • Prevádzková teplota: 0°C - 45°C
• Rozmery: 120 x 81 x 25 mm (v x š x h)
• Hmotnost': 282 g

CZ Informace pro zákazníka

Tento výrobek je navržen a vyroben z materiálů a komponentů nejvyšší kvality, které je možné recyklovat a opětovně použít.

Pokud je výrobek označen tímto symbolem přeškrtnutého kontejneru, znamená to, že výrobek podléhá směrnici EU 2002/96/EC.

Informujte se o místním systému sběru tříděného odpadu elektrických a elektronických výrobků.

Postupujte podle místních pravidel a neodkládejte takové staré výrobky do běžného komunálního odpadu. Správná likvidace starého výrobku pomůže předcházet případným nepříznivým účinkům na životní prostředí a lidské zdraví.

Likvidácia tohto produktu

Informujte sa o miestnom systéme separovaného zberu elektrických a elektronických výrobkov.
