Бренд	Philips
Модель	SCE7640
Тип продукта	Перезаряжаемый аккумулятор (портативный блок питания)
Входное напряжение	19 В постоянного тока (через сетевой адаптер)
Выходное напряжение	5 В пост. тока (USB-порт) и 16–19 В пост. тока (разъем для ноутбука)
Максимальный выходной ток	5,6 В пост. тока: макс. 350 мА; 16–19 В пост. тока: макс. 2000 мА
Тип аккумулятора	Литий-полимерный
Емкость аккумулятора	2000 мАч
Время зарядки	от 2,5 до 4 часов
Типичное время автономной работы	До 60 часов дополнительного питания (в зависимости от устройства)
Размеры (В x Ш x Г)	120 x 81 x 25 мм
Вес	282 г
Индикатор заряда	4 светодиода, указывающие уровень заряда
Основные функции	Зарядка устройств 5 В (смартфоны, MP3) и 16–19 В (ноутбуки); защита от короткого замыкания
В комплекте аксессуары	Сетевой адаптер, втягивающийся USB-кабель, кабель для ноутбука, 12 насадок-переходников, чехол для переноски, руководство
Рабочая температура	от 0 °C до 45 °C
Температура хранения	от 0 °C до 45 °C, сухое место
Чистка и уход	Очищайте мягкой безворсовой тканью; заряжайте каждые 3 месяца при бездействии
Меры безопасности	Не подвергать воздействию воды, не разбирать, использовать только прилагаемые аксессуары, избегать экстремальных температур
Гарантия	См. руководство или сайт Philips

Часто задаваемые вопросы - SCE7640 PHILIPS

Как узнать, полностью ли заряжен блок питания Philips SCE7640?

Когда все четыре светодиода индикатора заряда горят непрерывно и не мигают, блок полностью заряжен.

Могу ли я зарядить свой смартфон с помощью этого блока питания?

Да, подключите USB-кабель к порту USB (5 В) и подсоедините подходящую насадку к смартфону. Убедитесь, что насадка совместима.

Каково время полной зарядки блока SCE7640?

Время зарядки составляет примерно от 2,5 до 4 часов при использовании прилагаемого сетевого адаптера.

Что делать, если блок питания не заряжает мой ноутбук?

Сначала проверьте, находится ли напряжение вашего ноутбука в диапазоне 16–19 В пост. тока. Убедитесь, что вы используете правильный кабель и насадку-переходник, а потребляемый ток не превышает 2000 мА.

Могу ли я использовать другой сетевой адаптер для зарядки блока?

Нет, используйте только прилагаемый сетевой адаптер во избежание повреждения блока питания.

Как интерпретировать светодиоды индикатора заряда?

Количество горящих светодиодов указывает уровень заряда: 1 = низкий, 2 = средний, 3 = хороший, 4 = полностью заряжен. Во время зарядки светодиоды мигают последовательно.

Какой тип насадки-переходника следует использовать для моего устройства?

Обратитесь к таблице совместимости, прилагаемой к блоку, чтобы определить подходящую насадку для вашего устройства. Используйте только входящие в комплект насадки.

Можно ли использовать блок питания во время его зарядки?

Не рекомендуется использовать блок для зарядки устройства, пока он сам заряжается. Отключите его от розетки перед использованием в качестве источника питания.

Как ухаживать за блоком питания SCE7640?

Очищайте поверхность мягкой сухой тканью. Если вы не используете его в течение длительного времени, заряжайте его каждые три месяца для сохранения аккумулятора.

Что делать в случае короткого замыкания или неисправности?

Блок имеет защиту от короткого замыкания. Если проблема не исчезает, верните устройство местному дистрибьютору. Не пытайтесь ремонтировать его самостоятельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SCE7640 PHILIPS

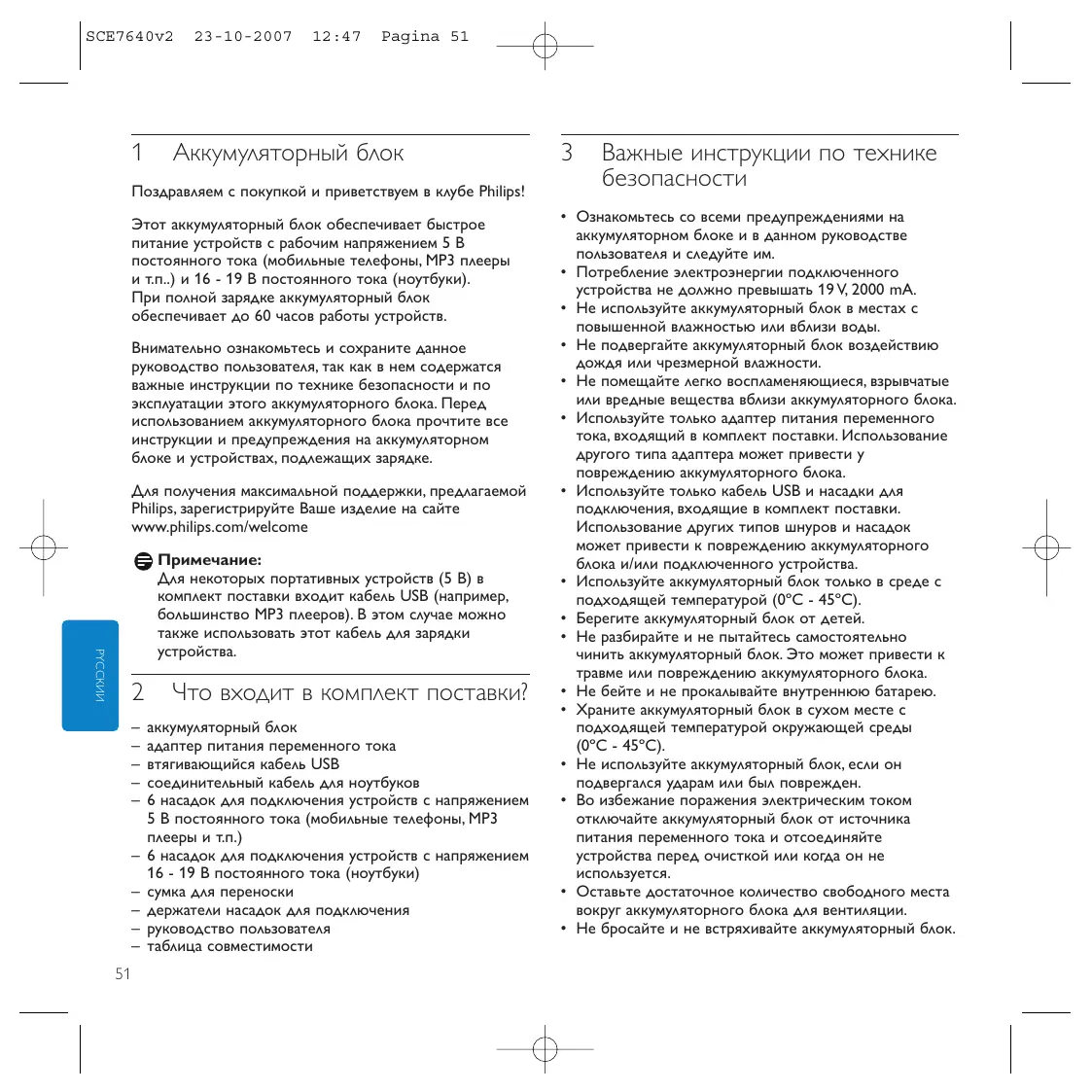

1 Аккумуляторный блок

Поздравляем с покупкой и приветствуем в клубе Philips!

Этот аккумуляторный блок обеспечивает быстрое питание устройств с рабочим напряжением 5 В постоянного тока (мобильные телефоны, МРЗ плееры и т.п.) и 16 - 19 В постоянного тока (ноутбуки). При полной зарядке аккумуляторный блок обеспечивает до 60 часов работы устройств.

Внимательно ознакомьтесь и сохраните данное руководство пользователя, так как в нем содержатся важные инструкции по технике безопасности и по эксплуатации этого аккумуляторного блока. Перед использованием аккумуляторного блока прочтите все инструкции и предупреждения на аккумуляторном блоке и устройствах, подлежащих зарядке.

Для получения максимальной поддержки, предлагаемой Philips, зарегистрируйте Ваше изделие на сайте www.philips.com/welcome

Примечание:

Для некоторых портативных устройств (5 В) в комплект поставки входит кабель USB (например, большинство MP3 плееров). В этом случае можно также использовать этот кабель для зарядки устройства.

2 Что входит в комплект поставки?

– аккумуляторный блок
– адаптер питания переменного тока
– втягивающийся кабель USB
– соединительный кабель для ноутбуков
– 6 насадок для подключения устройств с напряжением 5 В постоянного тока (мобильные телефоны, МРЗ плееры и т.п.)
– 6 насадок для подключения устройств с напряжением 16 - 19 В постоянного тока (ноутбуки)
— сумка для переноски
– держатели насадок для подключения
– руководство пользователя
– таблица совместимости

3 Важные инструкции по технике безопасности

• Ознакомьтесь со всеми предупреждениями на аккумуляторном блоке и в данном руководстве пользователя и следуйте им.
• Потребление электроэнергии подключенного устройства не должно превышать 19 V, 2000 mA.
• Не используйте аккумуляторный блок в местах с повышенной влажностью или вблизи воды.
• Не подвергайте аккумуляторный блок воздействию дождя или чрезмерной влажности.
• Не помещайте легко воспламеняющиеся, взрывчатые или вредные вещества вблизи аккумуляторного блока.
• Используйте только адаптер питания переменного тока, входящий в комплект поставки. Использование другого типа адаптера может привести у повреждению аккумуляторного блока.
• Используйте только кабель USB и насадки для подключения, входящие в комплект поставки. Использование других типов шнуров и насадок может привести к повреждению аккумуляторного блока и/или подключенного устройства.
• Используйте аккумуляторный блок только в среде с подходящей температурой (0°C - 45°C).
• Берегите аккумуляторный блок от детей.
• Не разбирайте и не пытайтесь самостоятельно чинить аккумуляторный блок. Это может привести к травме или повреждению аккумуляторного блока.
• Не бейте и не прокалывайте внутреннюю батарею.
• Храните аккумуляторный блок в сухом месте с подходящей температурой окружающей среды (0°C - 45°C).
• Не используйте аккумуляторный блок, если он подвергался ударам или был поврежден.
• Во избежание поражения электрическим током отключайте аккумуляторный блок от источника питания переменного тока и отсоединяйте устройства перед очисткой или когда он не используется.
• Оставьте достаточное количество свободного места вокруг аккумуляторного блока для вентиляции.
• Не бросайте и не встряхивайте аккумуляторный блок.

4 Обзор функций (рис. А)

① Кнопка проверки заряда аккумулятора Активирует индикацию питания.

② ВЫХОДНОЕ НАПРЯЖЕНИЕ 16-19 В постоянного тока (OUTPUT 16V DC-19V DC) Подключение к ноутбуку.

③ ВХОДНОЕ НАПРЯЖЕНИЕ 19 В постоянного тока (INPUT 19V DC) Подключение питания от электросети.

④ Порт USB Подключение к устройствам с напряжением 5 В постоянного тока (мобильные телефоны, МРЗ плееры и т.п.).

⑤ Индикатор питания Отображает состояние батареи.

5 Эксплуатация

Зарядка аккумуляторного блока (рис. В)

1 Нажмите кнопку проверки заряда аккумулятора (1).

Один, два или три светодиода загораются на индикаторе питания (5), отображая состояние батареи на данный момент. Если горят все четыре светодиодных индикатора, батарея заряжена полностью.
2 Вставьте вилку шнура питания в адаптер переменного тока.
3 Вставьте вилку адаптера во ВХОДНОЙ РАЗЪЕМ для подключения питания постоянного тока 19 В (INPUT 19V DC - 3) аккумуляторного блока.
4 Вставьте вилку шнура питания в розетку электросети.
Светодиодные индикаторы питания (5) загораются один за другим, указывая, что батарея заряжается.
Если все светодиоды непрерывно горят, батарея заряжена полностью.
5 Отсоедините батарейный блок от адаптера питания переменного тока и адаптер питания переменного тока от розетки электросети.

Устройства, подлежащие зарядке: подготовка

1 Проверьте максимальное входное напряжение (В постоянного тока) устройства, подлежащего зарядке. Для этого обратитесь к прилагаемому к устройству руководству пользователя.
2 Убедитесь, что устройство потребляет не больше электрического тока (мА), чем 2000 мАн.
3 Проверьте, какая насадка для подключения необходима для устройства, подлежащего зарядке. См. таблицу совместимости, чтобы определить насадку, подходящую для данного устройства.

Зарядка устройств с напряжением 5 В (рис. С)

1 Вставьте вилку кабеля USB в порт USB (4).
2 Соедините насадку для подключения с кабелем USB.
3 Вставьте насадку для подключения в разъем для подключения питания устройства.

Теперь устройство будет заряжаться от аккумуляторного блока.
Если устройство имеет индикатор зарядки, он укажет, что устройство заряжается.

Насадка:

Для некоторых портативных устройств (5 В) в комплект поставки входит кабель USB (например, большинство MP3 плееров). В этом случае можно также использовать этот кабель для зарядки устройства.

Зарядка ноутбука (рис. D)

1 Вставьте соединительный кабель ноутбука в ВЫХОДНОЙ РАЗЪЕМ постоянного тока 16 - 19 В (OUTPUT 16V DC-19V DC - 2) аккумуляторного блока.

2 Соедините насадку для подключения с соединительным кабелем ноутбука.

3 Вставьте насадку для подключения в разъем для подключения питания ноутбука.

Теперь ноутбук будет заряжаться от аккумуляторного блока.

Индикатор питания ноутбука укажет, что он заряжается.

6 Технические характеристики

• Тип батареи: Литиевая полимерная
- Номинальная потребляемая мощность: 19 В постоянного тока, макс. 3200 мА
- Номинальная выходная мощность: 5,6В постоянного тока, макс. 350 мА 16-19 В постоянного тока, макс. 2000 мА
- Выходная мощность емкость батареи: 2000 мАч
• Время зарядки: 2,5 - 4 часов
• Рабочая температура: 0°C - 45°C
- Размер: 120 x 81 x 25 мм (в х ш х г)
• Bec: 282 грамм

7 Устранение неисправностей

Неполадка

– Возможная причина

- Решение

Аккумуляторный блок не заряжает подключенное устройство

– Напряжение устройства не соответствует напряжению аккумуляторного блока.
- Обратитесь к прилагаемому к устройству руководству пользователя.
– Неправильное соединение устройства и аккумуляторного блока.
- Проверьте правильность соединения соединительного шнура с устройством и с аккумуляторным блоком.
– Поврежденный соединительный кабель или насадка для подключения.
- Замените соединительный кабель или насадку для подключения.
– Используется неподходящая насадка для подключения.
- Проверьте насадку для подключения и при необходимости замените ее.
– Используется соединительный кабель USB/насадка для подключения, не входящие в комплект поставки.
- Замените соединительный кабель USB/насадку для подключения на входящие в комплект поставки.
– Слишком низкий уровень заряга аккумуляторного блока.
- Зарядите аккумуляторный блок.
– Неполадки в электрической схеме аккумуляторного блока.
- Отнесите аккумуляторный блок местному дистрибьютору.

– Произошло короткое замыкание аккумуляторного блока, и аккумуляторный блок отключился благодаря защитной функции.
- Зарядите аккумуляторный блок.
– Неполадки в электрической схеме аккумуляторного блока.
- Отнесите аккумуляторный блок местному дистрибьютору.

Аккумуляторный блок быстро расходует энергию

– Аккумуляторный блок был не полностью заряжен перед использованием.
- Полностью зарядите аккумуляторный блок перед использованием.
– Для зарягки аккумуляторного блока использовался адаптер питания переменного тока, не входящий в комплект поставки.
- Используйте только входящий в комплект поставки адаптер питания переменного тока для зарядки аккумуляторного блока.

Аккумуляторный блок не заряжается

– Неправильное соединение аккумуляторного блока и розетки электросети.
- Проверьте правильность подключения шнура питания к розетке электропитания и адаптеру питания переменного тока.
- Проверьте, чтобы вилка адаптера была правильно вставлена во ВХОДНОЙ РАЗЬЕМ постоянного тока 19 В (INPUT 19V DC - 3) аккумуляторного блока.
– Неполадки в электрической схеме аккумуляторного блока.
- Отнесите аккумуляторный блок местному дистрибьютору.

8 Обслуживание

• Подзаряжайте аккумуляторный блок каждые три месяца, если он не используется в течение длительного периода.
• Используйте мягкую безворсовую ткань для очистки корпуса аккумуляторного блока. Не используйте агрессивные химикаты, растворители или сильные моющие средства.
• При возникновении неполадок в аккумуляторном блоке или аксессуарах отнесите адаптер и аксессуары местному дистрибьютору.

9 Нужна помощь?

Интерактивная поддержка: www.philips.com/welcome Для интерактивной поддержки и часто задаваемых вопросов.
