NÁVOD NA OBSLUHU SCE7640 PHILIPS

nabíjateľná napájacia súprava

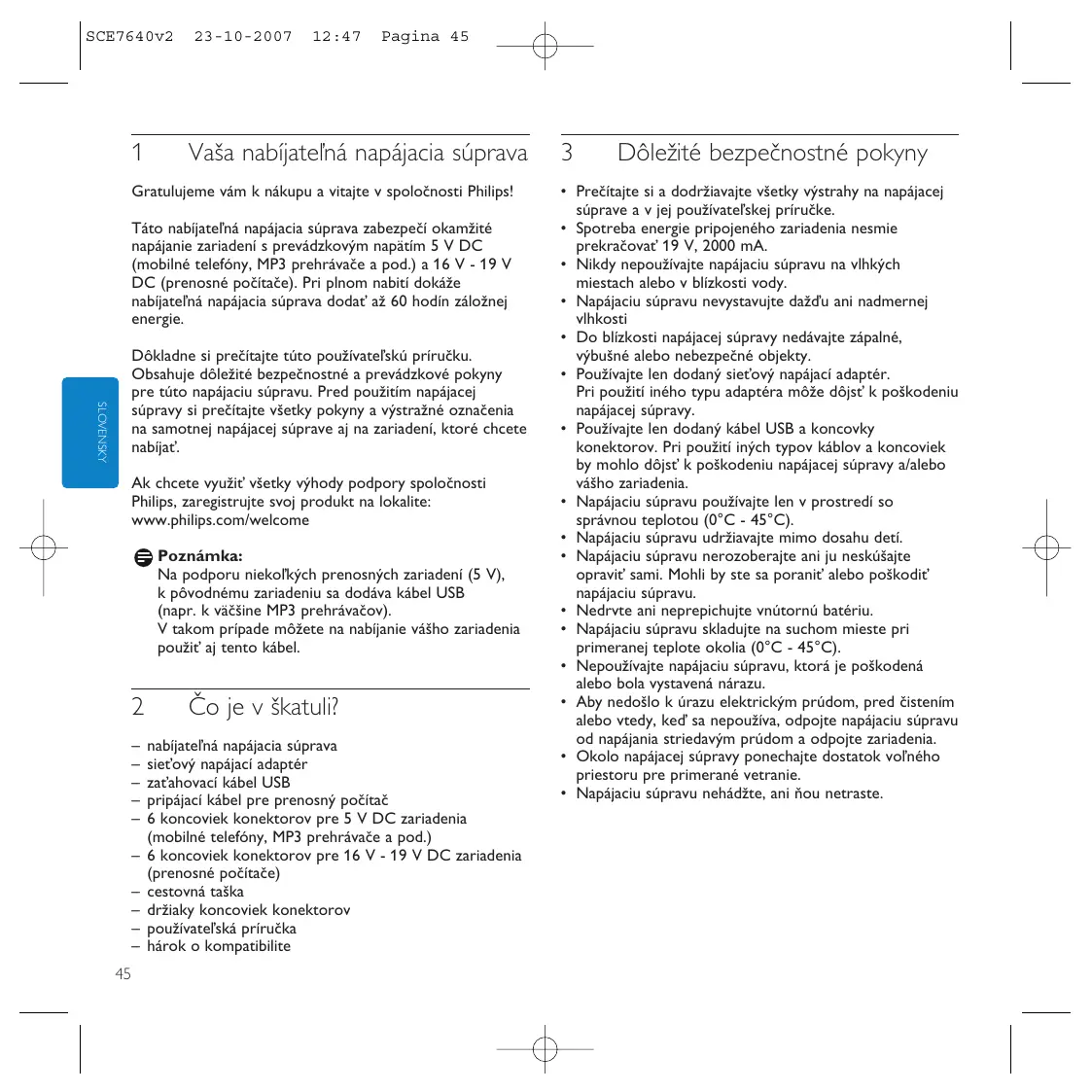

23-10-2007 12:47 Pagina 45 Vaša nabíjateľná napájacia súprava Gratulujeme vám k nákupu a vitajte v spoločnosti Philips! Táto nabíjateľná napájacia súprava zabezpečí okamžité napájanie zariadení s prevádzkovým napätím 5 V DC (mobilné telefóny, MP3 prehrávače a pod.) a 16 V - 19 V DC (prenosné počítače). Pri plnom nabití dokáže nabíjateľná napájacia súprava dodať až 60 hodín záložnej energie. SLOVENSKY Dôkladne si prečítajte túto používateľskú príručku. Obsahuje dôležité bezpečnostné a prevádzkové pokyny pre túto napájaciu súpravu. Pred použitím napájacej súpravy si prečítajte všetky pokyny a výstražné označenia na samotnej napájacej súprave aj na zariadení, ktoré chcete nabíjať. Ak chcete využiť všetky výhody podpory spoločnosti Philips, zaregistrujte svoj produkt na lokalite: www.philips.com/welcome Poznámka: Na podporu niekoľkých prenosných zariadení (5 V), k pôvodnému zariadeniu sa dodáva kábel USB (napr. k väčšine MP3 prehrávačov). V takom prípade môžete na nabíjanie vášho zariadenia použiť aj tento kábel.

Čo je v škatuli? nabíjateľná napájacia súprava sieťový napájací adaptér zaťahovací kábel USB pripájací kábel pre prenosný počítač 6 koncoviek konektorov pre 5 V DC zariadenia (mobilné telefóny, MP3 prehrávače a pod.) 6 koncoviek konektorov pre 16 V - 19 V DC zariadenia (prenosné počítače) cestovná taška držiaky koncoviek konektorov používateľská príručka hárok o kompatibilite

• Prečítajte si a dodržiavajte všetky výstrahy na napájacej súprave a v jej používateľskej príručke.
• Spotreba energie pripojeného zariadenia nesmie prekračovať 19 V, 2000 mA.
• Nikdy nepoužívajte napájaciu súpravu na vlhkých miestach alebo v blízkosti vody.
• Napájaciu súpravu nevystavujte dažďu ani nadmernej vlhkosti
• Do blízkosti napájacej súpravy nedávajte zápalné, výbušné alebo nebezpečné objekty.
• Používajte len dodaný sieťový napájací adaptér. Pri použití iného typu adaptéra môže dôjsť k poškodeniu napájacej súpravy.
• Používajte len dodaný kábel USB a koncovky konektorov. Pri použití iných typov káblov a koncoviek by mohlo dôjsť k poškodeniu napájacej súpravy a/alebo vášho zariadenia.
• Napájaciu súpravu používajte len v prostredí so správnou teplotou (0°C - 45°C).
• Napájaciu súpravu udržiavajte mimo dosahu detí.
• Napájaciu súpravu nerozoberajte ani ju neskúšajte opraviť sami. Mohli by ste sa poraniť alebo poškodiť napájaciu súpravu.
• Nedrvte ani neprepichujte vnútornú batériu.
• Napájaciu súpravu skladujte na suchom mieste pri primeranej teplote okolia (0°C - 45°C).
• Nepoužívajte napájaciu súpravu, ktorá je poškodená alebo bola vystavená nárazu.
• Aby nedošlo k úrazu elektrickým prúdom, pred čistením alebo vtedy, keď sa nepoužíva, odpojte napájaciu súpravu od napájania striedavým prúdom a odpojte zariadenia.
• Okolo napájacej súpravy ponechajte dostatok voľného priestoru pre primerané vetranie.
• Napájaciu súpravu nehádžte, ani ňou netraste.

23-10-2007 12:47 Pagina 46 Prehľad funkcií (obr. A)

Pripája sa do sieťovej zásuvky.

Prevádzka Nabíjanie napájacej súpravy (obr. B) 1 Stlačte tlačidlo kontroly batérie (1). > Na indikátore napájania (5) sa rozsvietia jedna, dve alebo tri diódy LED ako signalizácia aktuálneho stavu batérie. Ak svietia všetky štyri diódy LED, batéria je plne nabitá. 2 Zapojte zástrčku napájacieho kábla do sieťového napájacieho adaptéra. 3 Zapojte zástrčku adaptéra do konektora INPUT 19V DC (3) na napájacej súprave. 4 Zapojte napájaciu zástrčku napájacieho kábla do sieťovej zásuvky. > Diódy indikátora LED napájania (5) budú postupne blikať ako signalizácia, že batéria sa nabíja. > Keď nepretržite svietia všetky diódy LED, batéria je plne nabitá. 5 Odpojte napájaciu súpravu od sieťového napájacieho adaptéra a odpojte sieťový napájací adaptér od sieťovej zásuvky. Nabíjanie zariadení - príprava 1 Skontrolujte maximálne vstupné napätie (V DC) zariadenia, ktoré chcete pripojiť. Bližšie informácie nájdete v používateľskej príručke dodanej k zariadeniu.

Skontrolujte, či zariadenie nespotrebúva viac prúdu (mA) ako 2000 mA. Skontrolujte, ktoré koncovky konektorov sú potrebné pre vaše zariadenie. Pozrite si zoznam kompatibility, kde zistíte správnu koncovku pre vaše zariadenie. Nabíjanie 5 V zariadení (obr. C) 1 Zasuňte koncovku kábla USB do portu USB (4). 2 Zapojte koncovku konektora do kábla USB. 3 Zasuňte koncovku konektora do napájacieho konektora zariadenia. > Zariadenie začne odoberať energiu z napájacej súpravy. > Ak má zariadenie indikátor napájania, bude signalizovať, že zariadenie sa nabíja. SLOVENSKY SCE7640v2 Rada: Na podporu niekoľkých prenosných zariadení (5 V) sa k pôvodnému zariadeniu dodáva pripájací kábel USB (napr. k väčšine MP3 prehrávačov). V takom prípade môžete na nabíjanie vášho zariadenia použiť aj tento kábel. Nabíjanie prenosného počítača (obr. D) 1 Zasuňte pripájací kábel prenosného počítača do konektora OUTPUT 16 V DC -19 V DC (2) napájacej súpravy. 2 Zapojte koncovku konektora do pripájacieho kábla prenosného počítača. 3 Zasuňte koncovku konektora do napájacieho konektora zariadenia. > Prenosný počítač začne odoberať energiu z napájacej súpravy. > Prenosný počítač bude signalizovať, že sa nabíja.

23-10-2007 12:47 Pagina 47 Riešenie problémov Problém – Možná príčina

• Riešenie SLOVENSKY Napájacia súprava nenabíja pripojené zariadenie – Napätie zariadenia nezodpovedá napätiu napájacej súpravy.
• Pozrite používateľskú príručku dodanú k zariadeniu. – Nesprávne pripojenie medzi zariadením a napájacou súpravou.
• Skontrolujte, či je pripájací kábel správne zasunutý do zariadenia aj do napájacej súpravy. – Poškodený pripájací kábel alebo koncovka konektora.
• Vymeňte pripájací kábel alebo koncovku konektora. – Použitá nesprávna koncovka konektora.
• Skontrolujte a v prípade potreby vymeňte koncovku konektora. – Použitý iný ako dodaný pripájací kábel USB/koncovka konektora.
• Vymeňte za dodaný pripájací kábel USB/koncovku konektora. – Kapacita batérie napájacej súpravy je príliš malá.
• Nabite napájaciu súpravu. – Problémy s elektrickým obvodom napájacej súpravy.
• Zaneste napájaciu súpravu k vášmu predajcovi. – Nastal skrat v napájacej súprave a ochranná funkcia napájacej súpravy vypla napájaciu súpravu.
• Nabite napájaciu súpravu. – Problémy s elektrickým obvodom napájacej súpravy.
• Zaneste napájaciu súpravu k vášmu predajcovi. Napájacia súprava sa rýchlo vybije – Napájacia súprava nebola pred použitím plne nabitá.
• Pred použitím plne nabite napájaciu súpravu. – Na nabíjanie napájacej súpravy sa nepoužil dodaný sieťový napájací adaptér.
• Na nabíjanie napájacej súpravy používajte len dodaný sieťový napájací adaptér.

Napájacia súprava sa nedá nabíjať – Nesprávne pripojenie medzi napájacou súpravou a sieťovou zásuvkou.

• Skontrolujte, či je napájací kábel správne zapojený do sieťovej zásuvky aj do sieťového napájacieho adaptéra.
• Skontrolujte, či je zástrčka adaptéra správne zasunutá do konektora INPUT 19V DC napájacej súpravy. – Problémy s elektrickým obvodom napájacej súpravy.
• Zaneste napájaciu súpravu k vášmu predajcovi.

• Keď sa napájacia súprava dlhší čas nepoužíva, nabite ju každé tri mesiace.
• Pomocou mäkkej tkaniny nepúšťajúcej vlákna vyčistite vonkajšie časti napájacej súpravy. Nepoužívajte silné chemikálie, čistiace rozpúšťadlá alebo silné čistiace prostriedky.
• Keď nastane nejaký problém s napájacou súpravou alebo príslušenstvom, zaneste adaptér a príslušenstvo k vášmu predajcovi.
