MODE D'EMPLOI SCE7640 PHILIPS

bloc d’alimentation rechargeable

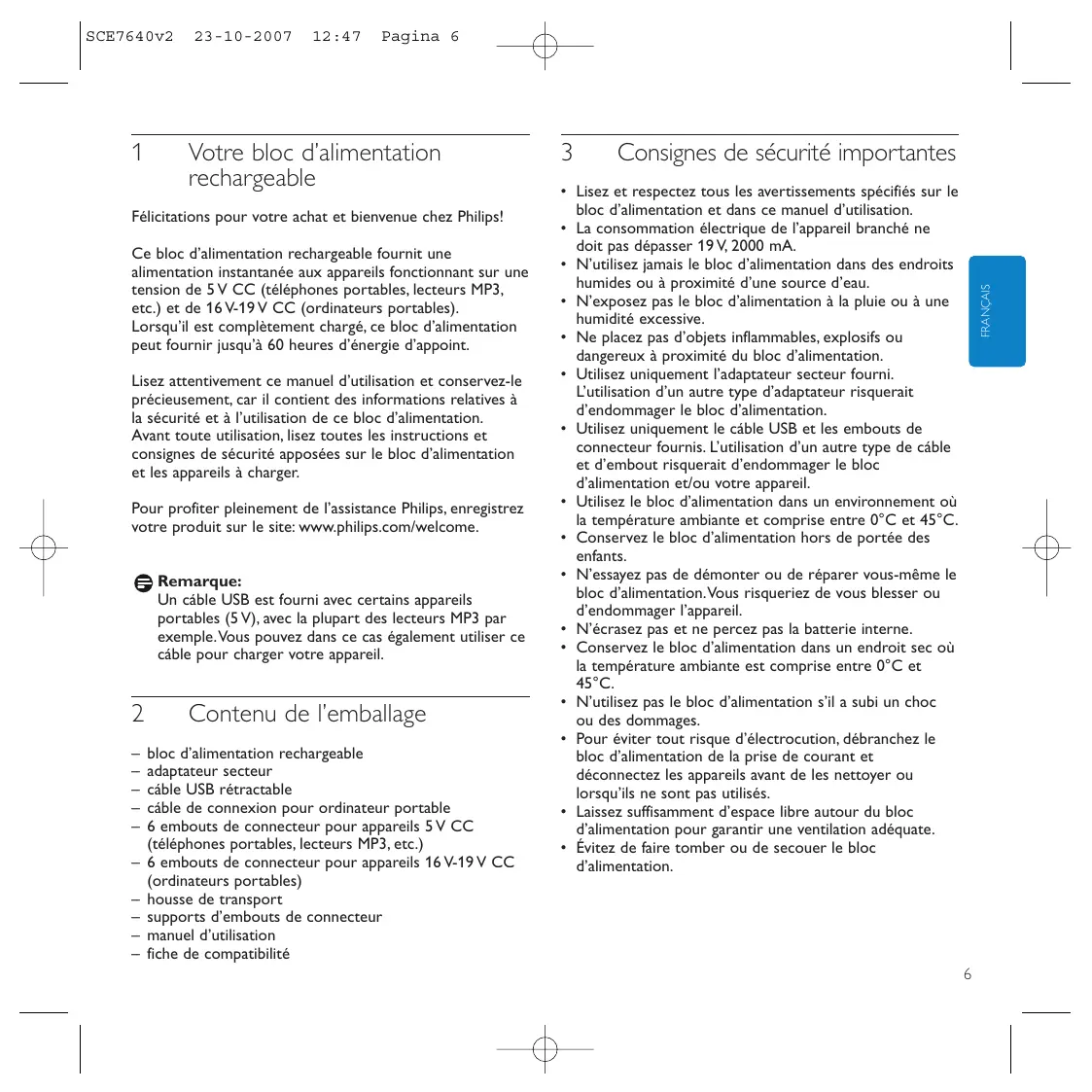

ES Votre bloc d’alimentation rechargeable

Félicitations pour votre achat et bienvenue chez Philips!

Ce bloc d’alimentation rechargeable fournit une alimentation instantanée aux appareils fonctionnant sur une tension de 5 V CC (téléphones portables, lecteurs MP3, etc.) et de 16 V-19 V CC (ordinateurs portables). Lorsqu’il est complètement chargé, ce bloc d’alimentation peut fournir jusqu’à 60 heures d’énergie d’appoint. Lisez attentivement ce manuel d’utilisation et conservez-le précieusement, car il contient des informations relatives à la sécurité et à l’utilisation de ce bloc d’alimentation. Avant toute utilisation, lisez toutes les instructions et consignes de sécurité apposées sur le bloc d’alimentation et les appareils à charger. Pour profiter pleinement de l’assistance Philips, enregistrez votre produit sur le site: www.philips.com/welcome. Remarque: Un cáble USB est fourni avec certains appareils portables (5 V), avec la plupart des lecteurs MP3 par exemple.Vous pouvez dans ce cas également utiliser ce cáble pour charger votre appareil.

Contenu de l’emballage bloc d’alimentation rechargeable adaptateur secteur cáble USB rétractable cáble de connexion pour ordinateur portable

6 embouts de connecteur pour appareils 5 V CC (téléphones portables, lecteurs MP3, etc.) 6 embouts de connecteur pour appareils 16 V-19 V CC (ordinateurs portables) housse de transport supports d’embouts de connecteur manuel d’utilisation fiche de compatibilité

Consignes de sécurité importantes

• Lisez et respectez tous les avertissements spécifiés sur le bloc d’alimentation et dans ce manuel d’utilisation.

• La consommation électrique de l’appareil branché ne doit pas dépasser 19 V, 2000 mA. • N’utilisez jamais le bloc d’alimentation dans des endroits humides ou à proximité d’une source d’eau. • N’exposez pas le bloc d’alimentation à la pluie ou à une humidité excessive. • Ne placez pas d’objets inflammables, explosifs ou dangereux à proximité du bloc d’alimentation. • Utilisez uniquement l’adaptateur secteur fourni. L’utilisation d’un autre type d’adaptateur risquerait d’endommager le bloc d’alimentation. • Utilisez uniquement le cáble USB et les embouts de connecteur fournis. L’utilisation d’un autre type de cáble et d’embout risquerait d’endommager le bloc d’alimentation et/ou votre appareil. • Utilisez le bloc d’alimentation dans un environnement où la température ambiante et comprise entre 0°C et 45°C. • Conservez le bloc d’alimentation hors de portée des enfants. • N’essayez pas de démonter ou de réparer vous-même le bloc d’alimentation.Vous risqueriez de vous blesser ou d’endommager l’appareil. • N’écrasez pas et ne percez pas la batterie interne. • Conservez le bloc d’alimentation dans un endroit sec où la température ambiante est comprise entre 0°C et 45°C. • N’utilisez pas le bloc d’alimentation s’il a subi un choc ou des dommages. • Pour éviter tout risque d’électrocution, débranchez le bloc d’alimentation de la prise de courant et déconnectez les appareils avant de les nettoyer ou lorsqu’ils ne sont pas utilisés. • Laissez suffisamment d’espace libre autour du bloc d’alimentation pour garantir une ventilation adéquate. • Évitez de faire tomber ou de secouer le bloc d’alimentation.

Aperçu des fonctionnalités (fig. A)

Bouton d’indication de charge de la batterie

Permet d’activer l’indicateur de charge.

OUTPUT 16 V DC-19 V DC Permet de connecter le bloc à un ordinateur portable.

INPUT 19 V DC Permet de connecter le bloc à la prise secteur.

Port USB Permet de brancher les appareils d’une tension de 5 V CC (téléphones portables, lecteurs MP3, etc.).

Indicateur de charge

Permet d’indiquer l’état de la batterie.

Charge du bloc d’alimentation (fig. B)

1 Appuyez sur le bouton d’indication de charge de la batterie (1). > Une, deux ou trois LED s’allument dans l’indicateur de charge (5) en fonction de l’état actuel de la batterie. Si les quatre LED s’allument, la batterie est complètement chargée. 2 Raccordez l’adaptateur secteur à une prise secteur. 3 Raccordez l’adaptateur à la prise INPUT 19 V DC (3) du bloc d’alimentation. 4 Raccordez le cordon d’alimentation à la prise murale. > Les LED indiquant l’état de la batterie (5) clignotent les unes après les autres pour signaler que la batterie est en cours de charge. > Lorsque toutes les LED sont allumées et ne clignotent plus, la batterie est complètement chargée. 5 Débranchez le bloc d’alimentation de l’adaptateur secteur, puis débranchez celui-ci de la prise murale.

Charge des appareils: préparation

1 Vérifiez la tension d’entrée maximale (V CC) de l’appareil que vous souhaitez brancher. Pour ce faire, consultez le manuel d’utilisation fourni avec l’appareil. 2 Assurez-vous que la consommation électrique de l’appareil (mA) n’est pas supérieure à 2000 mA. 3 Vérifiez le type d’embout de connecteur requis pour votre appareil. Consultez la fiche de compatibilité pour vérifier le type d’embout adapté à votre appareil. Charge des appareils d’une tension de 5 V (fig. C) 1 Insérez la fiche du cáble USB dans le port USB (4). 2 Branchez l’embout de connecteur sur le cáble USB. 3 Insérez l’embout de connecteur dans la prise d’alimentation de l’appareil. > Le courant de l’appareil est maintenant dérivé du bloc d’alimentation. > Si l’appareil possède un indicateur de charge, il indiquera que l’appareil est en cours de charge. Conseil: Pour certains appareils portables (5 V), un cáble de connexion USB est fourni avec l’appareil d’origine, notamment avec la plupart des lecteurs MP3. Le cas échéant, vous pouvez utiliser ce cáble pour charger votre appareil. Charge d’un ordinateur portable (fig. D) 1 Insérez le cáble de connexion de l’ordinateur portable dans la prise OUTPUT 16 V DC-19 V DC (2) du bloc d’alimentation. 2 Raccordez l’embout du connecteur au cáble de connexion de l’ordinateur portable. 3 Insérez l’embout du connecteur dans la prise d’alimentation de l’ordinateur portable. > Le courant de l’ordinateur portable est maintenant dérivé du bloc d’alimentation. > L’ordinateur portable indique qu’il est en cours de charge.

Spécifications techniques

• Type de batterie: lithium-polymère

• Puissance absorbée normale: 19V CC, 3200 mA max. • Puissance de sortie assignée: 5,6 V CC, 350 mA max. 16-19V CC, 2000 mA max. • Puissance nette de la batterie: 2000 mAh • Temps de charge: 2,5 - 4 heures • Température de fonctionnement: 0°C-45°C • Dimensions: 120 x 81 x 25 mm (h x l x p) • Poids: 282 g

– Cause possible • Solution Le bloc d’alimentation ne charge pas l’appareil connecté. – La tension de l’appareil ne correspond pas à celle du bloc d’alimentation. • Consultez le manuel d’utilisation fourni avec l’appareil. – L’appareil n’est pas branché correctement sur le bloc d’alimentation. • Vérifiez que le cordon d’alimentation est correctement inséré dans l’appareil et le bloc d’alimentation. – Le cáble d’alimentation ou l’embout de connecteur est endommagé. • Remplacez le cáble d’alimentation ou l’embout de connecteur. – L’embout de connecteur utilisé est incorrect. • Vérifiez l’embout et, le cas échéant, remplacez-le. – Un cáble de connexion USB ou un embout de connecteur tiers est utilisé. • Utilisez le cáble de connexion USB ou l’embout de connecteur fourni. – La batterie du bloc d’alimentation est presque déchargée. • Chargez le bloc d’alimentation. – Le circuit électrique du bloc d’alimentation est défectueux. • Rapportez le bloc d’alimentation à votre distributeur local.

– Un court-circuit s’est produit dans le bloc d’alimentation et la fonction de protection de bloc d’alimentation a éteint le bloc.

• Chargez le bloc d’alimentation. – Le circuit électrique du bloc d’alimentation est défectueux. • Rapportez le bloc d’alimentation à votre distributeur local. Le bloc d’alimentation se décharge rapidement – Le bloc d’alimentation n’est pas chargé complètement avant utilisation. • Chargez complètement le bloc avant de l’utiliser. – L’adaptateur secteur fourni n’a pas été utilisé pour charger le bloc d’alimentation. • Utilisez uniquement l’adaptateur secteur fourni pour charger le bloc d’alimentation.

Le bloc d’alimentation ne peut pas être chargé

– Le bloc d’alimentation n’est pas branché correctement sur la prise murale. • Vérifiez que le cordon d’alimentation est correctement inséré dans la prise murale et l’adaptateur secteur. • Vérifiez que l’adaptateur est correctement inséré dans la prise INPUT 19 V DC du bloc d’alimentation. – Le circuit électrique du bloc d’alimentation est défectueux. • Rapportez le bloc d’alimentation à votre distributeur local.

• Lorsqu’il n’est pas utilisé pendant une période prolongée, rechargez le bloc d’alimentation tous les trois mois.

• Utilisez un tissu doux non pelucheux pour nettoyer la surface du bloc d’alimentation. N’utilisez pas de produits chimiques agressifs, de solvants de nettoyage ou de détergents puissants. • En cas de problème avec le bloc d’alimentation ou les accessoires, rapportez-les à votre distributeur local.

Aide en ligne: www.philips.com/welcome

Vous pourrez consulter l’aide interactive et la foire aux questions. 8

Information pour le consommateur

Mise au rebut des produits en fin de vie

Ce produit a été conçu et fabriqué avec des matériaux et composants recyclables de haute qualité. Le symbole d'une poubelle barrée apposé sur un produit signifie que ce dernier répond aux exigences de la directive européenne 2002/96/EC. Informez-vous auprès des instances locales sur le système de collecte des produits électriques et électroniques en fin de vie. Conformez-vous à la législation en vigueur et ne jetez pas vos produits avec les déchets ménagers. Seule une mise au rebut adéquate des produits peut empêcher la contamination de l'environnement et ses effets nocifs sur la santé.
