SCE7640 - Batería recargable PHILIPS - Manual de uso y guía de instrucciones gratis

Marca	Philips
Modelo	SCE7640
Tipo de producto	Batería recargable (banco de energía portátil)
Voltaje de entrada	19 V CC (mediante adaptador de corriente)
Voltaje de salida	5 V CC (puerto USB) y 16-19 V CC (toma para portátil)
Corriente de salida máxima	5,6 V CC: 350 mA máx.; 16-19 V CC: 2000 mA máx.
Tipo de batería	Litio-polímero
Capacidad de la batería	2000 mAh
Tiempo de carga	2,5 a 4 horas
Autonomía típica	Hasta 60 horas de energía de respaldo (según el dispositivo)
Dimensiones (Al x An x Pr)	120 x 81 x 25 mm
Peso	282 g
Indicador de carga	4 LED que indican el nivel de batería
Funciones principales	Carga de dispositivos de 5 V (smartphones, MP3) y 16-19 V (portátiles); protección contra cortocircuitos
Accesorios incluidos	Adaptador de corriente, cable USB retráctil, cable para portátil, 12 conectores, funda de transporte, manual
Temperatura de funcionamiento	0 °C a 45 °C
Temperatura de almacenamiento	0 °C a 45 °C, lugar seco
Limpieza y mantenimiento	Limpiar con un paño suave que no suelte pelusa; recargar cada 3 meses si no se utiliza
Instrucciones de seguridad	No exponer al agua, no desmontar, usar solo los accesorios suministrados, evitar temperaturas extremas
Garantía	Consultar el manual o el sitio web de Philips

Preguntas frecuentes - SCE7640 PHILIPS

¿Cómo saber si el banco de energía Philips SCE7640 está completamente cargado?

Cuando los cuatro LED del indicador de carga están encendidos de forma continua y ya no parpadean, el banco está completamente cargado.

¿Puedo cargar mi smartphone con este banco de energía?

Sí, conecte el cable USB al puerto USB (5 V) y conecte el conector adecuado a su smartphone. Asegúrese de que el conector sea compatible.

¿Cuál es el tiempo de carga completo del banco SCE7640?

El tiempo de carga es de aproximadamente 2,5 a 4 horas utilizando el adaptador de corriente suministrado.

¿Qué hacer si el banco de energía no carga mi portátil?

Primero verifique que el voltaje de su portátil esté entre 16 y 19 V CC. Asegúrese de usar el cable y el conector adecuados, y que el consumo no supere los 2000 mA.

¿Puedo usar otro adaptador de corriente para cargar el banco?

No, use solo el adaptador de corriente suministrado para evitar cualquier riesgo de daño al banco de energía.

¿Cómo interpretar los LED del indicador de carga?

El número de LED encendidos indica el nivel de batería: 1 LED = bajo, 2 = medio, 3 = bueno, 4 = completamente cargado. Durante la carga, los LED parpadean en secuencia.

¿Qué tipo de conector debo usar para mi dispositivo?

Consulte la hoja de compatibilidad proporcionada con el banco para identificar el conector adecuado para su dispositivo. Use solo los conectores incluidos.

¿Se puede usar el banco de energía mientras se está cargando?

No se recomienda usar el banco para cargar un dispositivo mientras él mismo se está cargando. Desconéctelo del tomacorriente antes de usarlo como fuente de alimentación.

¿Cómo mantener el banco de energía SCE7640?

Limpie la superficie con un paño suave y seco. Si no lo usa durante un período prolongado, recárguelo cada tres meses para preservar la batería.

¿Qué hacer en caso de cortocircuito o mal funcionamiento?

El banco cuenta con protección contra cortocircuitos. Si el problema persiste, lleve el dispositivo a su distribuidor local. No intente repararlo usted mismo.

MANUAL DE USUARIO SCE7640 PHILIPS

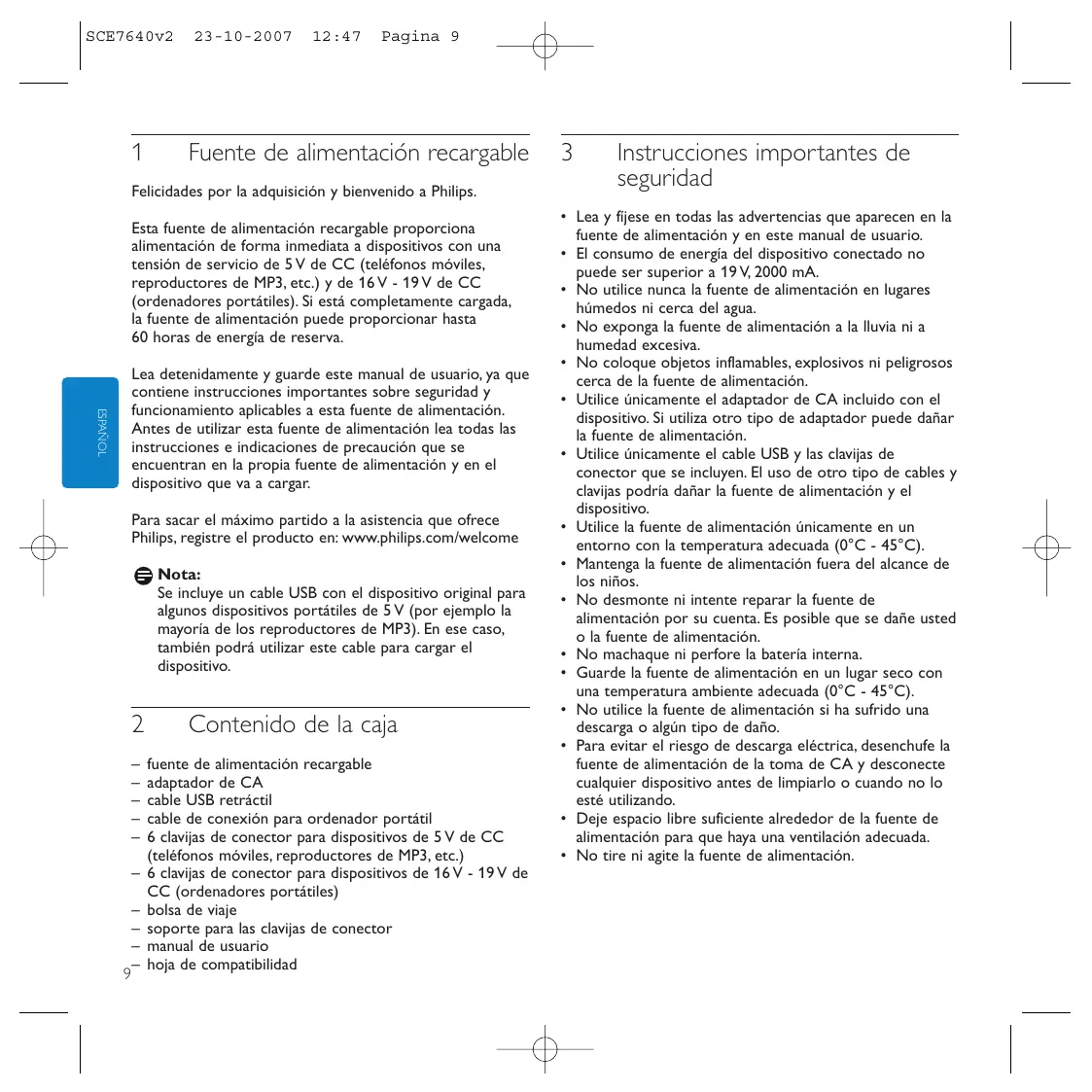

1 Fuente de alimentación recargable

Felicidades por la adquisición y bienvenido a Philips.

Esta fuente de alimentación recargable proporciona alimentación de forma inmediata a dispositivos con una tensión de servicio de 5 V de CC (teléfonos móviles, reproductores de MP3, etc.) y de 16 V - 19 V de CC (ordenadores portátiles). Si está completamente cargada, la fuente de alimentación puede proporcionar hasta 60 horas de energía de reserva.

Lea detenidamente y guarde este manual de usuario, ya que contiene instrucciones importantes sobre seguridad y funcionamiento aplicables a esta fuente de alimentación. Antes de utilizar esta fuente de alimentación lea todas las instrucciones e indicaciones de precaución que se encuentran en la propia fuente de alimentación y en el dispositivo que va a cargar.

Para sacar el máximo partido a la asistencia que ofrece Philips, registre el producto en: www.philips.com/welcome

Nota:

Se incluye un cable USB con el dispositivo original para algunos dispositivos portátiles de 5 V (por ejemplo la mayoría de los reproductores de MP3). En ese caso, también podrá utilizar este cable para cargar el dispositivo.

2 Contenido de la caja

– fuente de alimentación recargable
- adaptador de CA
- cable USB retráctil
- cable de conexión para ordenador portátil
- 6 clavijas de conector para dispositivos de 5 V de CC (teléfonos móviles, reproductores de MP3, etc.)
- 6 clavijas de conector para dispositivos de 16V - 19V de CC (ordenadores portátiles)
- bolsa de viaje
- soporte para las clavijas de conector
- manual de usuario
9- hoja de compatibilidad

3 Instrucciones importantes de seguridad

• Lea y fijese en todas las advertencias que aparecen en la fuente de alimentación y en este manual de usuario.
• El consumo de energía del dispositivo conectado no puede ser superior a 19 V, 2000 mA.
• No utilice nunca la fuente de alimentación en lugares húmedos ni cerca del agua.
• No exponga la fuente de alimentación a la lluvia ni a humedad excesiva.
• No coloque objetos inflamables, explosivos ni peligrosos cerca de la fuente de alimentación.
• Utilice únicamente el adaptador de CA incluido con el dispositivo. Si utiliza otro tipo de adaptador puede dañar la fuente de alimentación.
• Utilice únicamente el cable USB y las clavijas de conector que se incluyen. El uso de otro tipo de cables y clavijas podría dañar la fuente de alimentación y el dispositivo.
• Utilice la fuente de alimentación únicamente en un entorno con la temperatura adecuada (0°C - 45°C).
• Mantenga la fuente de alimentación fuera del alcance de los niños.
• No desmonte ni intente reparar la fuente de alimentación por su cuenta. Es posible que se dañe usted o la fuente de alimentación.
• No machaque ni perfore la batería interna.
• Guarde la fuente de alimentación en un lugar seco con una temperatura ambiente adecuada (0°C - 45°C).
• No utilice la fuente de alimentación si ha sufrido una descarga o algún tipo de daño.
• Para evitar el riesgo de descarga eléctrica, desenchufe la fuente de alimentación de la toma de CA y desconecte cualquier dispositivo antes de limpiarlo o cuando no lo esté utilizando.
• Deje espacio libre suficiente alrededor de la fuente de alimentación para que haya una ventilación adecuada.
• No tire ni agite la fuente de alimentación.

4 Resumen del funcionamiento (figura A)

① Botón de comprobación de la batería Activa el indicador de alimentación.
② OUTPUT 16V DC -19V DC Se conecta a un ordenador portátil.
③ INPUT 19V DC Se conecta a la toma de corriente.
④ Puerto USB Donde se conectan los dispositivos de 5 V de CC (teléfonos móviles, reproductores de MP3, etc.).
⑤ Indicador de alimentación Indica el estado de la batería.

5 Funcionamiento

Recarga de la fuente de alimentación (figura B)

1 Pulse el botón de comprobación de la batería (1).

Uno, dos o tres LED se iluminan en el indicador de alimentación (5), mostrando el estado de la batería en ese momento. Si los cuatro LED se iluminan, la batería está completamente cargada.
2 Conecte el enchufe del cable de alimentación al adaptador de CA.
3 Conecte el enchufe del adaptador a la toma INPUT 19V DC (3) de la fuente de alimentación.
4 Conecte la toma de alimentación del cable de alimentación a una toma de pared.
Los LED indicadores de alimentación (5) parpadearán uno tras otro, indicando así que la batería se está cargando.
Si todos los LED se iluminan de forma continua, la batería está completamente cargada.
5 Desconecte la fuente de alimentación del adaptador de CA y desconecte este último de la toma de pared.

Carga de dispositivos: preparación

1 Compruebe el voltaje de entrada máximo (V de CC) del dispositivo que desee conectar. Para conocer esta información, consulte el manual de usuario incluido con el dispositivo.
2 Asegúrese de que el dispositivo no consume más de 2000 mA de corriente.
3 Determine qué clavija de conector necesita el dispositivo. Consulte la hoja de compatibilidad para saber cuál es la clavija correcta para el dispositivo en cuestión.

Carga de dispositivos de 5 V (figura C)

1 Inserte el conector del cable USB en el puerto USB (4).
2 Conecte la clavija de conector en el cable USB.
3 Inserte la clavija de conector en la toma de alimentación del dispositivo.

El dispositivo se alimentará ahora a través de la fuente de alimentación.
Si el dispositivo dispone de un indicador de carga, éste indicará que el dispositivo se está cargando.

Consejo:

Se incluye un cable de conexión USB con el dispositivo original para algunos dispositivos portátiles de 5 V (por ejemplo la mayoría de los reproductores de MP3). En ese caso, también podrá utilizar este cable para cargar el dispositivo.

Cómo cargar un ordenador portátil (figura D)

1 Inserte el cable de conexión del ordenador portátil en la toma OUTPUT 16V DC-19V DC (2) de la fuente de alimentación.
2 Conecte la clavija de conector en el cable de conexión del ordenador portátil.
3 Inserte la clavija de conector en la toma de alimentación del ordenador portátil.

El ordenador portátil se alimentará ahora a través de la fuente de alimentación.
El ordenador portátil indicará que se está cargando.

6 Especificaciones técnicas

• Tipo de batería: polímero de litio
• Entrada nominal: 19VV de CC, máximo de 3200 mA
• Salida nominal: 5,6 V de CC, máximo de 350 mA 16-19V de CC, máximo de 2000 mA
• Capacidad de salida de la pila: 2000 mAh
• Tiempo de carga: 2,5 - 4 horas
• Temperatura de funcionamiento: 0°C - 45°C
• Tamaño: 120 x 81 x 25 mm (alto x ancho x profundo)
• Peso: 282 g

7 Solución de problemas

Problema

• Possible causa
• Solución

La fuente de alimentación no carga el dispositivo conectado

• El voltaje del dispositivo no coincide con el de la fuente de alimentación.
• Consulte el manual de usuario incluido con el dispositivo.
• Conexión incorrecta entre el dispositivo y la fuente de alimentación.
• Compruebe que el cable de conexión esté correctamente insertado tanto en el dispositivo, como en la fuente de alimentación.
• El cable de conexión o la clavija de conector están dañados.
• Sustituya el cable de conexión o la clavija de conector.
• La clavija de conector utilizada no es la correcta.
• Compruebe la clavija de conector y sustitúyala si fuera necesario.
• Se está utilizando un cable de conexión USB o una clavija no incluidos con el dispositivo.
• Sustitúyalos por el cable de conexión USB o la clavija incluidos con el dispositivo.
• El nivel de la batería de la fuente de alimentación es muy bajo.
• Cargue la fuente de alimentación.
• Problemas con el circuito eléctrico de la fuente de alimentación.
• Lleve la fuente de alimentación al distribuidor local.

• Se ha producido un cortocircuito en la fuente de alimentación y la función de protección de la misma ha apagado la fuente de alimentación.
  • Cargue la fuente de alimentación.

• Problemas con el circuito eléctrico de la fuente de alimentación.

• Lleve la fuente de alimentación al distribuidor local.

La energía de la fuente de alimentación se agota rápidamente

• La fuente de alimentación no se ha cargado completamente antes de usarla.
• Cargue por completo la fuente de alimentación antes de usarla.
• No se ha utilizado el adaptador de CA incluido con la fuente de alimentación.
• Utilice únicamente el adaptador de CA para cargar la fuente de alimentación.

La fuente de alimentación no se carga

• Conexión incorrecta entre la fuente de alimentación y la toma de pared.
• Compruebe que el cable de alimentación esté insertado correctamente, tanto en la toma de pared como en el adaptador de CA.
• Compruebe que el enchufe del adaptador esté insertado correctamente en la toma INPUT 19V DC de la fuente de alimentación.
• Problemas con el circuito eléctrico de la fuente de alimentación.
• Lleve la fuente de alimentación al distribuidor local.

8 Mantenimiento

• Recargue la fuente de alimentación cada tres meses si no se utiliza durante un largo período de tiempo.
• Utilice un paño suave y sin pelusa para limpiar la parte exterior de la fuente de alimentación. No utilice productos químicos abrasivos, disolventes de limpieza ni detergentes fuertes.
• Si se produce algún problema con la fuente de alimentación o alguno de sus accesorios, lleve el adaptador y el accesorio en cuestión al distribuidor local.

9 ¿Necesita ayuda?

Ayuda en línea: www.philips.com/welcome

Para obtener ayuda interactiva y conocer las respuestas a las preguntas más frecuentes.

ES Información al consumidor

Desecho del producto antiguo

El producto se ha diseñado y fabricado con materiales y componentes de alta calidad, que se pueden reciclar y volver a utilizar.

Cuando este símbolo de contenedor de ruedas tachado se muestra en un producto indica que éste cumple la directiva europea 2002/96/EC.

Obtenga información sobre la recogida selectiva local de productos eléctricos y electrónicos.

Cumpla con la normativa local y no deseche los productos antiguos con los desechos domésticos. El desecho correcto del producto antiguo ayudará a evitar consecuencias negativas para el medioambiente y la salud humana.
