Marca	Philips
Modelo	SCE7640
Tipo de produto	Bateria recarregávee (bloco de alimentação portátil)
Tensão de entrada	19 V CC (via adaptador de rede)
Tensão de saída	5 V CC (porta USB) e 16-19 V CC (tomada para laptop)
Corrente de saída máxima	5,6 V CC: 350 mA máx; 16-19 V CC: 2000 mA máx
Tipo de bateria	Lítio-polímero
Capacidade da bateria	2000 mAh
Tempo de carga	2,5 a 4 horas
Autonomia típica	Até 60 horas de energia suplementar (dependendo do dispositivo)
Dimensões (A x L x P)	120 x 81 x 25 mm
Peso	282 g
Indicador de carga	4 LEDs indicando o nível da bateria
Funções principais	Recarga de dispositivos 5 V (smartphones, MP3) e 16-19 V (laptops); proteção contra curto-circuitos
Acessórios incluídos	Adaptador de rede, cabo USB retrátil, cabo para laptop, 12 pontas de conector, bolsa de transporte, manual
Temperatura de operação	0 °C a 45 °C
Temperatura de armazenamento	0 °C a 45 °C, local seco
Limpeza e manutenção	Limpar com um pano macio que não solte fiapos; recarregar a cada 3 meses se não for usado
Instruções de segurança	Não expor à água, não desmontar, usar apenas os acessórios fornecidos, evitar temperaturas extremas
Garantia	Consultar o manual ou o site da Philips

Perguntas frequentes - SCE7640 PHILIPS

Como saber se o bloco de alimentação Philips SCE7640 está completamente carregado?

Quando os quatro LEDs do indicador de carga estiverem acesos continuamente e não piscarem mais, o bloco está completamente carregado.

Posso recarregar meu smartphone com este bloco de alimentação?

Sim, conecte o cabo USB na porta USB (5 V) e conecte a ponta adaptada ao seu smartphone. Certifique-se de que a ponta é compatível.

Qual é o tempo de carga completo do bloco SCE7640?

O tempo de carga é de aproximadamente 2,5 a 4 horas usando o adaptador de rede fornecido.

O que fazer se o bloco de alimentação não carregar meu laptop?

Primeiro, verifique se a tensão do seu laptop está entre 16 e 19 V CC. Certifique-se de usar o cabo e a ponta de conector apropriados, e que o consumo não exceda 2000 mA.

Posso usar outro adaptador de rede para carregar o bloco?

Não, use apenas o adaptador de rede fornecido para evitar qualquer risco de danos ao bloco de alimentação.

Como interpretar os LEDs do indicador de carga?

O número de LEDs acesos indica o nível da bateria: 1 LED = baixo, 2 = médio, 3 = bom, 4 = completamente carregado. Durante a carga, os LEDs piscam em sequência.

Que tipo de ponta de conector devo usar para meu dispositivo?

Consulte a folha de compatibilidade fornecida com o bloco para identificar a ponta adequada ao seu dispositivo. Use apenas as pontas incluídas.

O bloco de alimentação pode ser usado enquanto carrega?

Não é recomendável usar o bloco para carregar um dispositivo enquanto ele próprio está carregando. Desconecte-o da tomada antes de usá-lo como fonte de alimentação.

Como manter o bloco de alimentação SCE7640?

Limpe a superfície com um pano macio e seco. Se não for usá-lo por um longo período, recarregue-o a cada três meses para preservar a bateria.

O que fazer em caso de curto-circuito ou mau funcionamento?

O bloco possui proteção contra curto-circuitos. Se o problema persistir, leve o aparelho ao seu distribuidor local. Não tente consertá-lo você mesmo.

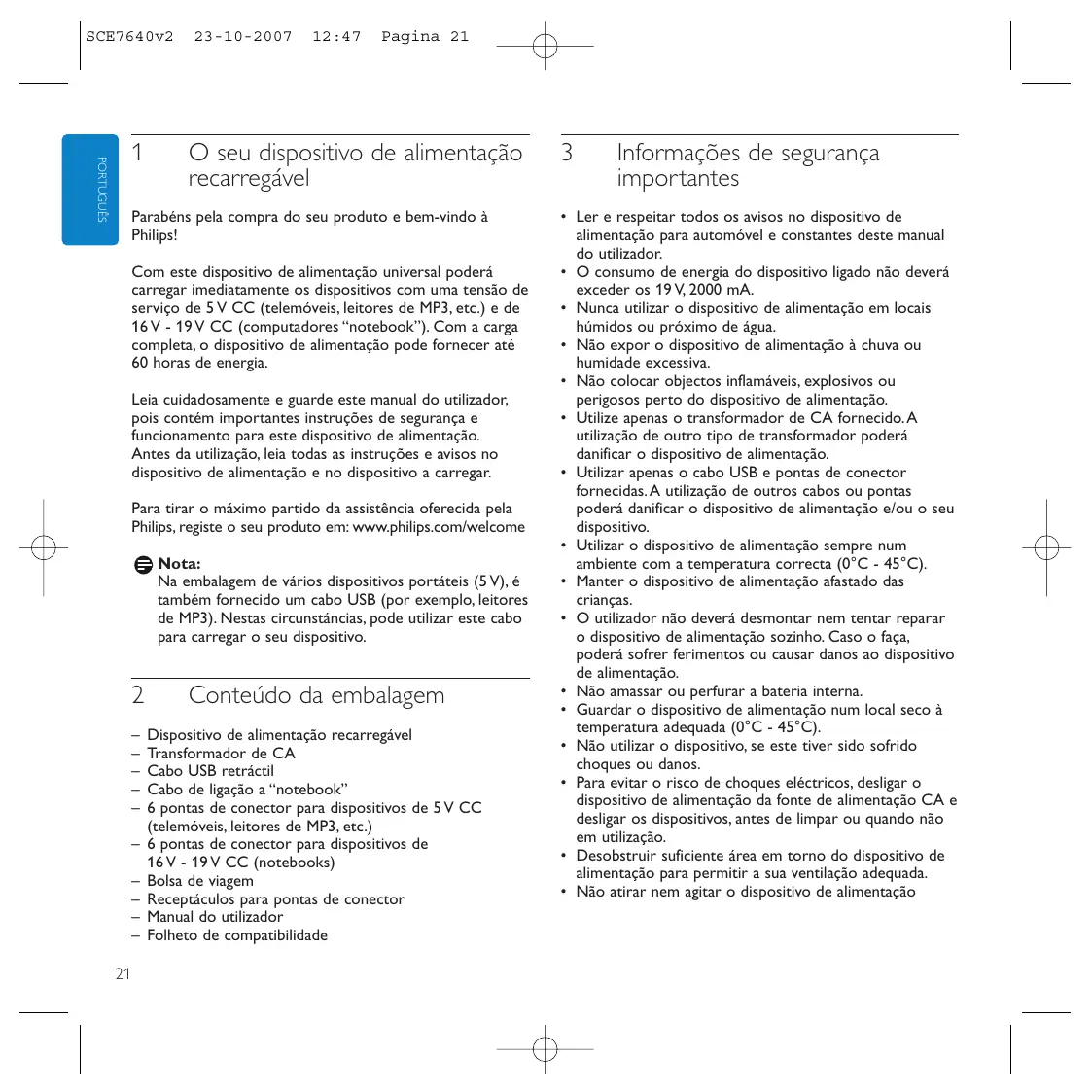

MANUAL DE UTILIZADOR SCE7640 PHILIPS

1 O seu dispositivo de alimentação recarregável

Parabéns pela compra do seu produto e bem-vindo à Philips!

Com este dispositivo de alimentação universal poderá carregar imediatamente os dispositivos com uma tensão de serviço de 5 V CC (telemóveis, leitores de MP3, etc.) e de 16 V - 19 V CC (computadores “notebook”). Com a carga completa, o dispositivo de alimentação pode fornecer até 60 horas de energia.

Leia cuidadosamente e guarde este manual do utilizador, pois contêm importantes instruções de segurança e funcionamento para este dispositivo de alimentação. Antes da utilização, leia todas as instruções e avisos no dispositivo de alimentação e no dispositivo a carregar.

Para tirar o máximo partido da assistência oferecida pela Philips, registe o seu produto em: www.philips.com/welcome

Nota:

Na embalagem de vários dispositivos portáteis (5 V), é também fornecido um cabo USB (por exemplo, leitores de MP3). Nestas circunstâncias, pode utilizar este cabo para carregar o seu dispositivo.

2 Conteúdo da embalagem

• Dispositivo de alimentação recarregável
• Transformador de CA
• Cabo USB retráctil
  – Cabo de ligação a “notebook”
• 6 pontas de conector para dispositivos de 5 V CC (telemóveis, leitores de MP3, etc.)
• 6 pontas de conector para dispositivos de 16 V - 19 V CC (notebooks)
  – Bolsa de viagem
• Receptáculos para pontas de conector
• Manual do utilizador
  – Folheto de compatibilidade

3 Informações de segurança importantes

• Ler e respeitar todos os avisos no dispositivo de alimentação para automóvel e constantes deste manual do utilizador.
• O consumo de energia do dispositivo ligado não deverá exceder os 19 V, 2000 mA.
• Nunca utilizar o dispositivo de alimentação em locais húmidos ou próximo de água.
• Não expor o dispositivo de alimentação à chuva ou humidade excessiva.
• Não colocar objectos inflamáveis, explosivos ou perigosos perto do dispositivo de alimentação.
• Utilize apenas o transformador de CA fornecido. A utilização de outro tipo de transformador poderá danificar o dispositivo de alimentação.
• Utilizar apenas o cabo USB e pontas de conector fornecidas. A utilização de outros cabos ou pontas poderá danificar o dispositivo de alimentação e/ou o seu dispositivo.
• Utilizar o dispositivo de alimentação sempre num ambiente com a temperatura correcta (0°C - 45°C).
• Manter o dispositivo de alimentação afastado das crianças.
• O utilizador não deverá desmontar nem tentar reparar o dispositivo de alimentação sozinho. Caso o faça, poderá sofrer ferimentos ou causar danos ao dispositivo de alimentação.
• Não amassar ou perfurar a bateria interna.
• Guardar o dispositivo de alimentação num local seco à temperatura adequada (0°C - 45°C).
• Não utilizar o dispositivo, se este tiver sido sofrido choques ou danos.
• Para evitar o risco de choques eléctricos, desligar o dispositivo de alimentação da fonte de alimentação CA e desligar os dispositivos, antes de limpar ou quando não em utilização.
• Desobstruir suficiente área em torno do dispositivo de alimentação para permitir a sua ventilação adequada.
• Não atirar nem agitar o dispositivo de alimentação

4 Descrição das funções (fig. A)

① Botão de verificação da bateria Activa o indicador de alimentação.

② OUTPUT 16V DC -19V DC Ligação a um computador “notebook”.

③ INPUT 19V DC Ligação à rede eléctrica.

④ Porta USB Ligação a dispositivos CC de 5 V (telemóveis, leitores de MP3, etc.).

⑤ Indicador de alimentação Indica o estado da bateria.

5 Funcionamento

Carregar o dispositivo de alimentação (fig. B)

1 Prima o botão de verificação da bateria (1).

Um, dois ou três LEDs iluminam-se no indicador de alimentação (5), indicando o actual estado da bateria. Se os quatro LEDs se iluminarem, a bateria tem a carga completa.
2 Ligue uma ficha de alimentação ao transformador de CA.
3 Ligue a ficha do transformador à tomada INPUT 19V DC (3) do dispositivo de alimentação.
4 Ligue a ficha de alimentação à tomada de parede.
Os indicadores LEDs de alimentação (5) ficam intermitentes em sequência, indicando o carregamento da bateria.
Quando todos os LEDs se iluminam continuamente, a bateria tem a carga completa.
5 Desligue o dispositivo de alimentação do transformador de CA e desligue o transformador da tomada de parede.

Carregar dispositivos - preparação

1 Verifique a tensão de entrada máxima (V CC) do dispositivo a ligar. Ver o manual do utilizador fornecido com o dispositivo.
2 Certifique-se de que o consumo de energia do dispositivo (mA) não ultrapassa os 2000 mA.
3 Verifique a ponta de conector necessária para o seu dispositivo. Ver o folheto de compatibilidade para obter informação acerca da ponta adequada para o seu dispositivo.

Carregar dispositivos de 5 V (fig. C)

1 Introduza a ficha do cabo USB na porta USB (4).
2 Ligue a ponta do conector ao cabo USB.
3 Introduza a ponta do conector na tomada de alimentação do dispositivo.

O dispositivo passa a obter energia do dispositivo de alimentação.
Se o dispositivo integra um indicador de alimentação, o mesmo assinala o carregamento do dispositivo.

Sugestão:

Na embalagem de vários dispositivos portáteis (5 V), é também fornecido um cabo USB (por exemplo, leitores de MP3). Nestas circunstâncias, pode utilizar este cabo para carregar o seu dispositivo.

Carregar um computador “notebook” (fig. D)

1 Introduza o cabo de ligação a “notebook” à tomada OUTPUT 16V DC -19V DC (2) do dispositivo de alimentação.
2 Ligue a ponta do conector ao cabo de ligação a "notebook".
3 Introduza a ponta do conector na tomada de alimentação do computador.

O computador passa a obter energia do dispositivo de alimentação.
O computador indica que se encontra em carga.

6 Especificações técnicas

• Tipo de bateria: Polímeros de lítio
• Tensão de entrada nominal: 19 V CC (máx.) 3200 mA
• Tensão de saída nominal: 5,6 V CC (máx.) 350 mA 16-19 V CC (máx.) 2000 mA
• Capacidade da bateria: 2000 mAh
• Tempo de carregamento: 2,5 - 4 horas
• Temperatura de funcionamento: 0^ - 45^
  • Tamanho: 120 x 81 x 25 mm (a x l x p)
• Peso: 282 g

7 Resolução de problemas

Problema

- Causa possível

- Solução

O dispositivo de alimentação não carrega o dispositivo ligado

• A tensão do dispositivo não corresponde à do dispositivo de alimentação.
• Consulte o manual do utilizador fornecido com o dispositivo.
• Ligação incorrecta entre o dispositivo e o dispositivo de alimentação.
• Certifique-se de que o cabo de ligação está correctamente introduzido no dispositivo e dispositivo de alimentação.
• Cabo de ligação ou ponta do conector danificada.
• Substitua o cabo de ligação ou ponta do conector.
• Utilizada ponta do conector incorrecta.
• Verifique a ponta e substitua, se necessário.
• Utilizado cabo de ligação/ponta do conector não fornecido.
• Substitua por cabo de ligação/ponta de conector fornecido.
  – Bateria do dispositivo de alimentação com pouca carga.
• Carregue o dispositivo de alimentação.
• Problemas com o circuito eléctrico do dispositivo de alimentação.
• Leve o dispositivo de alimentação ao seu distribuidor local.

• Curto-circuito no dispositivo de alimentação e o dispositivo foi desligado pela função de protecção.
  • Carregue o dispositivo de alimentação.

• Problemas com o circuito eléctrico do dispositivo de alimentação.

• Leve o dispositivo de alimentação ao seu distribuidor local.

O dispositivo de alimentação fica sem carga rapidamente

• O dispositivo de alimentação não foi totalmente carregado antes da utilização.
• Carregue o dispositivo de alimentação totalmente antes da utilização.
• O transformador de CA fornecido não foi utilizado para carregar o dispositivo de alimentação.
• Utilize apenas o transformador de CA fornecido para carregar o dispositivo de alimentação.

O dispositivo de alimentação não pode ser carregado

• Ligação incorrecta entre o dispositivo de alimentação e a tomada de parede.
• Certifique-se de o cabo de alimentação está correctamente introduzido na tomada de parede e no transformador de CA.
• Certifique-se de a ficha do transformador está introduzida na tomada INPUT 19V DC do dispositivo de alimentação.
• Problemas com o circuito eléctrico do dispositivo de alimentação.
• Leve o dispositivo de alimentação ao seu distribuidor local.

8 Manutenção

• Recarregue o dispositivo de alimentação a cada 3 meses, quando não for utilizado durante um longo período de tempo.
• Utilize um pano limpo e sem fios soltos para limpar o exterior do dispositivo de alimentação. Não utilize produtos químicos ásperos, dissolventes de limpeza e detergentes fortes.
• Quando detectar problemas com o dispositivo de alimentação ou os acessórios, leve o dispositivo e acessórios ao seu distribuir local.

9 Precisa de assistência?

Para obter ajuda interactiva e aceder a uma secção de perguntas frequentes.

PT Informações ao consumidor

Eliminação do seu antigo produto

O seu produto foi desenhado e fabricado com matérias-primas e componentes de alta qualidade, que podem ser reciclados e reutilizados.

Quando este símbolo, com um latão traçado, está afixado a um produto significa que o produto é abrangido pela Directiva Europeia 2002/96/EC Informe-se acerca do sistema de recolha selectiva local para produtos eléctricos e electrónicos.

Aja de acordo com os regulamentos locais e não descarte os seus antigos produtos com o lixo doméstico comum.

A correcta eliminação do seu antigo produto ajuda a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública.
