SCE4430 - Dobíjecí baterie PHILIPS - Bezplatný návod k obsluze

NÁVOD K OBSLUZE SCE4430 PHILIPS

dobíjecí napájecí pack

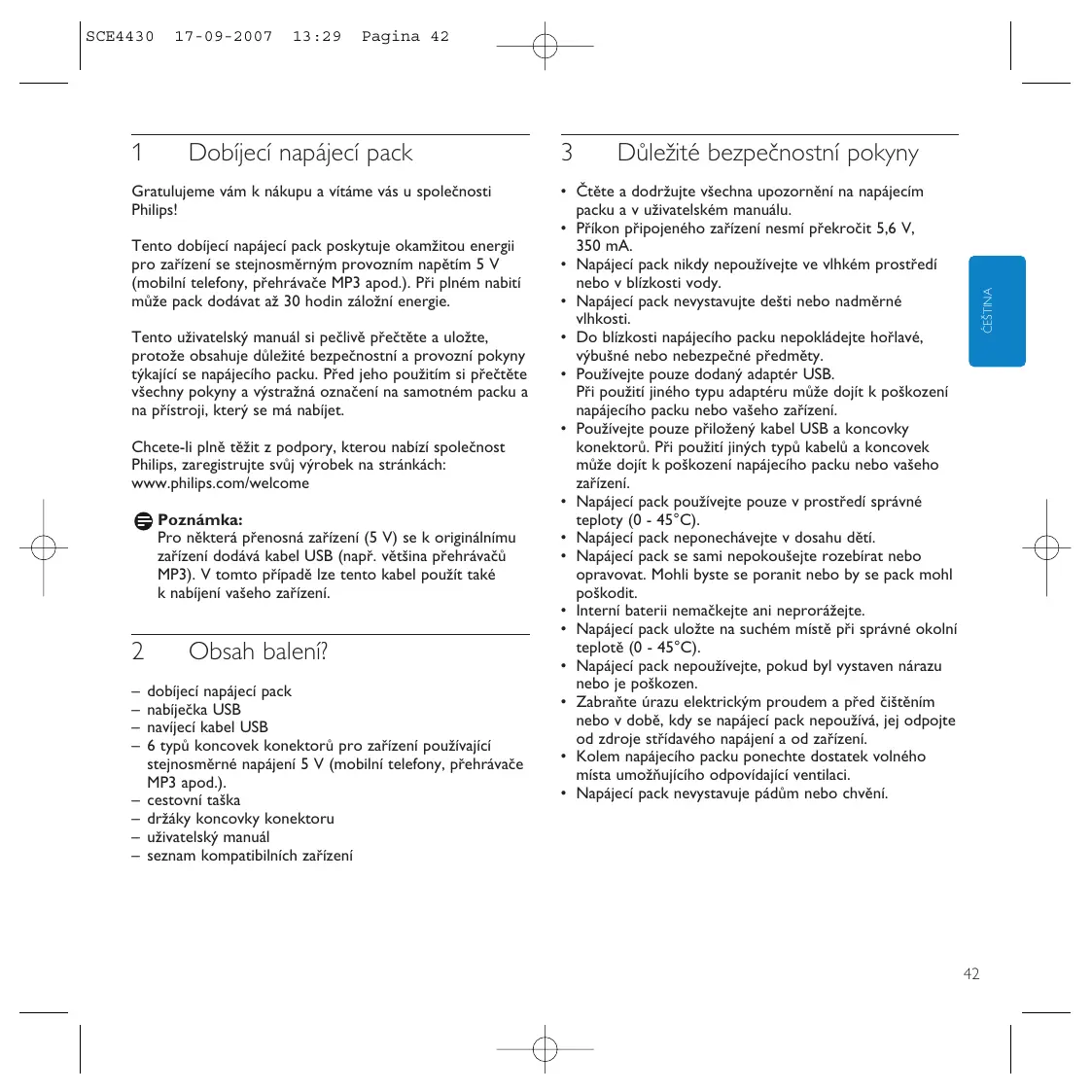

17-09-2007 13:29 Pagina 42 Dobíjecí napájecí pack Gratulujeme vám k nákupu a vítáme vás u společnosti Philips! Tento dobíjecí napájecí pack poskytuje okamžitou energii pro zařízení se stejnosměrným provozním napětím 5 V (mobilní telefony, přehrávače MP3 apod.). Při plném nabití může pack dodávat až 30 hodin záložní energie. Tento uživatelský manuál si pečlivě přečtěte a uložte, protože obsahuje důležité bezpečnostní a provozní pokyny týkající se napájecího packu. Před jeho použitím si přečtěte všechny pokyny a výstražná označení na samotném packu a na přístroji, který se má nabíjet. Chcete-li plně těžit z podpory, kterou nabízí společnost Philips, zaregistrujte svůj výrobek na stránkách: www.philips.com/welcome Poznámka: Pro některá přenosná zařízení (5 V) se k originálnímu zařízení dodává kabel USB (např. většina přehrávačů MP3). V tomto případě lze tento kabel použít také k nabíjení vašeho zařízení.

Obsah balení? dobíjecí napájecí pack nabíječka USB navíjecí kabel USB 6 typů koncovek konektorů pro zařízení používající stejnosměrné napájení 5 V (mobilní telefony, přehrávače MP3 apod.). cestovní taška držáky koncovky konektoru uživatelský manuál seznam kompatibilních zařízení

Důležité bezpečnostní pokyny

• Čtěte a dodržujte všechna upozornění na napájecím packu a v uživatelském manuálu.
• Příkon připojeného zařízení nesmí překročit 5,6 V, 350 mA.
• Napájecí pack nikdy nepoužívejte ve vlhkém prostředí nebo v blízkosti vody.
• Napájecí pack nevystavujte dešti nebo nadměrné vlhkosti.
• Do blízkosti napájecího packu nepokládejte hořlavé, výbušné nebo nebezpečné předměty.
• Používejte pouze dodaný adaptér USB. Při použití jiného typu adaptéru může dojít k poškození napájecího packu nebo vašeho zařízení.
• Používejte pouze přiložený kabel USB a koncovky konektorů. Při použití jiných typů kabelů a koncovek může dojít k poškození napájecího packu nebo vašeho zařízení.
• Napájecí pack používejte pouze v prostředí správné teploty (0 - 45°C).
• Napájecí pack neponechávejte v dosahu dětí.
• Napájecí pack se sami nepokoušejte rozebírat nebo opravovat. Mohli byste se poranit nebo by se pack mohl poškodit.
• Interní baterii nemačkejte ani neprorážejte.
• Napájecí pack uložte na suchém místě při správné okolní teplotě (0 - 45°C).
• Napájecí pack nepoužívejte, pokud byl vystaven nárazu nebo je poškozen.
• Zabraňte úrazu elektrickým proudem a před čištěním nebo v době, kdy se napájecí pack nepoužívá, jej odpojte od zdroje střídavého napájení a od zařízení.
• Kolem napájecího packu ponechte dostatek volného místa umožňujícího odpovídající ventilaci.
• Napájecí pack nevystavuje pádům nebo chvění. ĆEŠTINA SCE4430

17-09-2007 13:29 Pagina 43 Přehled funkcí (obr. A) ĆEŠTINA

Indikátor napájení Indikuje stav baterie.

Tlačítko kontroly baterie Aktivuje indikátor napájení.

RESET Resetuje napájecí pack na výchozí tovární nastavení.

INPUT 5V DC (mini USB) Připojení k hlavnímu zdroji.

Port USB Slouží k připojení zařízení s napájením 5 V (mobilní telefony, přehrávače MP3, apod.).

Provoz Nabíjení napájecího packu (obr. B. 1 Stiskněte tlačítko kontroly baterie (2). > Na indikátoru napájení (1) se rozsvítí jeden, dva nebo tři indikátory LED, které znázorňují aktuální stav baterie. Pokud se rozsvítí všechny čtyři indikátory LED, baterie je plně nabita. 2 Připojte navíjecí kabel k nabíječce USB. 3 Připojte koncovku konektoru mini USB k druhému konci navíjecího kabelu. 4 Připojte koncovku konektoru mini USB k dobíjecímu napájecímu packu. 5 Vidlici nabíječky USB zapojte do síťové zásuvky. > LED indikátory napájení (1) budou postupně blikat, což znamená, že se baterie nabíjí. > Pokud se rozsvítí všechny čtyři indikátory LED, baterie je plně nabita. 6 Napájecí pack odpojte od síťového adaptéru a ten odpojte od síťové zásuvky.

Poznámka: Napájecí pack lze také nabíjet přes port USB stolního nebo přenosného počítače. Připojte jeden konec kabelu USB napájecího kabelu k napájecímu packu (5 V ss mini USB) a druhý konec navíjecího kabelu připojte k portu USB stolního nebo přenosného počítače. Nabíjené zařízení - příprava 1 Ověřte si maximální vstupní napětí (V ss.) zařízení, které chcete připojit. Tyto údaje naleznete v uživatelském manuálu, který je dodáván k zařízení. 2 Zkontrolujte, zda zařízení nepotřebuje větší proud (mA) než 350 mA. 3 Ověřte si, jakou koncovku konektoru zařízení vyžaduje. Vhodnou koncovku vyhledejte v seznamu kompatibilních zařízení. Nabíjení zařízení s napájením 5 V (obr. C) 1 Konektor na kabelu USB zapojte do portu USB (5). 2 Koncovku konektoru zapojte do kabelu USB. 3 Koncovku konektoru zapojte do napájecího konektoru zařízení. > Zařízení je nyní napájeno z napájecího packu. > Pokud je zařízení vybaveno indikátorem nabíjení, indikátor bude znázorňovat, že se zařízení nabíjí. Poznámka: Pokud problém nelze vyřešit pomocí výše uvedených tipů, zkuste stisknutím tlačítka RESET napájecí pack resetovat. Tlačítko RESET zapuštěné, aby nedocházelo k náhodnému resetování napájecího packu. Tlačítko RESET jemně stiskněte pomocí kancelářské sponky. D). Tip: Pro některá přenosná zařízení (5 V) se k originálnímu zařízení dodává propojovací kabel USB (např. většina přehrávačů MP3). V tomto případě lze tento kabel použít také k nabíjení vašeho zařízení.

17-09-2007 13:29 Pagina 44 Technické údaje Typ baterie: Lithiová polymerová Jmenovité vstupní napětí: 5 V ss., max. 500 mA Jmenovité výstupní napětí: 5,6 V ss., max. 350 mA Kapacita baterie: 2000 mAh Doba nabíjení: 4,5 - 6,5 hodin Provozní teplota: 0°C - 45°C Rozměry: 60 x 87 x 16 mm (v x š x h) Hmotnost: 88 g Řešení problémů Problém – Možná příčina

• Řešení Napájecí pack nenabíjí připojené zařízení – Napětí zařízení neodpovídá napětí napájecího packu.
• Podrobnosti vyhledejte v uživatelském manuálu dodávaném k zařízení. – Nedokonalé spojení mezi zařízením a napájecím packem.
• Zkontrolujte, zda je propojovací kabel správně zapojen do zařízení i do napájecího packu. – Poškozený propojovací kabel nebo koncovka konektoru.
• Propojovací kabel nebo koncovku konektoru vyměňte. – Byla použita nesprávná koncovka konektoru.
• Koncovku zkontrolujte a v případě potřeby ji vyměňte. – Byl použit jiný propojovací kabel USB/koncovka konektoru než dodávaný.
• Použijte dodávaný propojovací kabel USB/koncovku konektoru. – Energie baterie z napájecího packu je příliš nízká.
• Napájecí pack dobijte. – Problémy s elektrickým obvodem napájecího packu.
• Napájecí pack vezměte ke svému místnímu prodejci. – V napájecím packu došlo ke zkratu a ochranná funkce napájecí pack vypnula.
• Napájecí pack dobijte. – Problémy s elektrickým obvodem napájecího packu.
• Napájecí pack vezměte ke svému místnímu prodejci. Napájecí pack se rychle vybíjí – Napájecí pack nebyla před použitím plně nabita.
• Před používáním napájecí pack plně dobijte. – K nabití napájecího packu nebyl použit dodávaný síťový adaptér.
• Používejte pouze dodávaný síťový adaptér. Napájecí pack nelze nabíjet – Nedokonalé spojení mezi napájecím packem a síťovou zásuvkou.
• Zkontrolujte, zda je napájecí kabel správně zapojen do zásuvky i do síťového adaptéru.
• Ověřte si, zda je konektor adaptéru správně zasunut do konektoru INPUT 5V DC napájecího packu. – Problémy s elektrickým obvodem napájecího packu.
• Napájecí pack vezměte ke svému místnímu prodejci. ĆEŠTINA SCE4430 Poznámka: Pokud problém nelze vyřešit pomocí výše uvedených tipů, zkuste stisknutím tlačítka RESET napájecí pack resetovat. Tlačítko RESET zapuštěné, aby nedocházelo k náhodnému resetování napájecího packu. Tlačítko RESET jemně stiskněte pomocí kancelářské sponky. D).

• Pokud napájecí pack delší dobu nepoužíváte, každé tři měsíce jej dobijte.
• K čištění povrchu napájecího packu používejte jemnou látku nepouštějící chloupky. Nepoužívejte agresivní chemikálie, čisticí rozpouštědla nebo silné mycí prostředky.
• Při vzniku problémů s napájecím packem nebo příslušenstvím vezměte napájecí pack a příslušenství ke svému místnímu prodejci.

Potřebujete pomoc? Podpora online: www.philips.com/welcome Interaktivní pomoc a často kladené otázky.
