KÄYTTÖOHJE SCE4430 PHILIPS

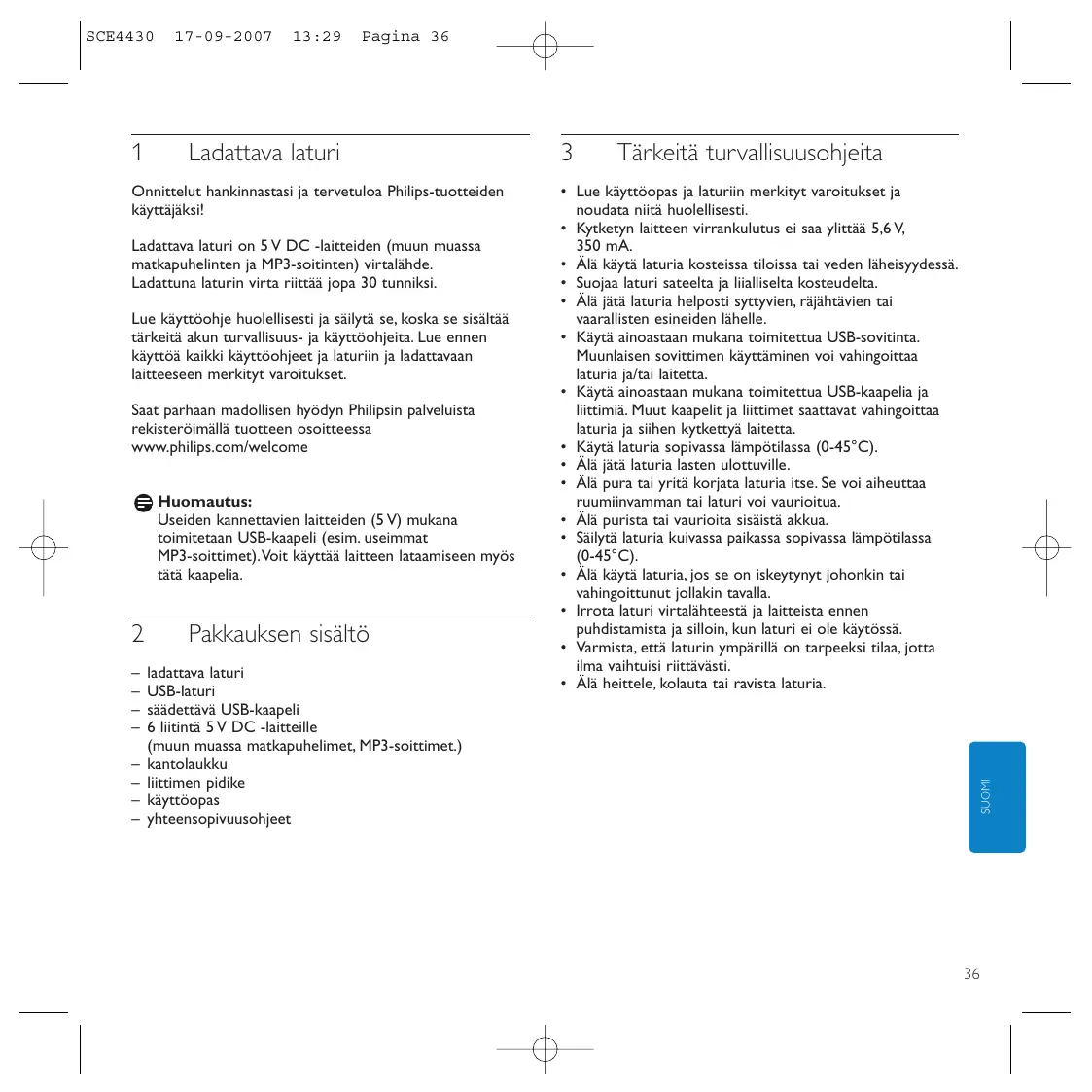

17-09-2007 13:29 Pagina 36 Ladattava laturi Onnittelut hankinnastasi ja tervetuloa Philips-tuotteiden käyttäjäksi! Ladattava laturi on 5 V DC -laitteiden (muun muassa matkapuhelinten ja MP3-soitinten) virtalähde. Ladattuna laturin virta riittää jopa 30 tunniksi. Lue käyttöohje huolellisesti ja säilytä se, koska se sisältää tärkeitä akun turvallisuus- ja käyttöohjeita. Lue ennen käyttöä kaikki käyttöohjeet ja laturiin ja ladattavaan laitteeseen merkityt varoitukset. Saat parhaan madollisen hyödyn Philipsin palveluista rekisteröimällä tuotteen osoitteessa www.philips.com/welcome Huomautus: Useiden kannettavien laitteiden (5 V) mukana toimitetaan USB-kaapeli (esim. useimmat MP3-soittimet).Voit käyttää laitteen lataamiseen myös tätä kaapelia.

Pakkauksen sisältö ladattava laturi USB-laturi säädettävä USB-kaapeli 6 liitintä 5 V DC -laitteille (muun muassa matkapuhelimet, MP3-soittimet.) kantolaukku liittimen pidike käyttöopas yhteensopivuusohjeet

Tärkeitä turvallisuusohjeita

• Lue käyttöopas ja laturiin merkityt varoitukset ja noudata niitä huolellisesti.
• Kytketyn laitteen virrankulutus ei saa ylittää 5,6 V, 350 mA.
• Älä käytä laturia kosteissa tiloissa tai veden läheisyydessä.
• Suojaa laturi sateelta ja liialliselta kosteudelta.
• Älä jätä laturia helposti syttyvien, räjähtävien tai vaarallisten esineiden lähelle.
• Käytä ainoastaan mukana toimitettua USB-sovitinta. Muunlaisen sovittimen käyttäminen voi vahingoittaa laturia ja/tai laitetta.
• Käytä ainoastaan mukana toimitettua USB-kaapelia ja liittimiä. Muut kaapelit ja liittimet saattavat vahingoittaa laturia ja siihen kytkettyä laitetta.
• Käytä laturia sopivassa lämpötilassa (0-45°C).
• Älä jätä laturia lasten ulottuville.
• Älä pura tai yritä korjata laturia itse. Se voi aiheuttaa ruumiinvamman tai laturi voi vaurioitua.
• Älä purista tai vaurioita sisäistä akkua.
• Säilytä laturia kuivassa paikassa sopivassa lämpötilassa (0-45°C).
• Älä käytä laturia, jos se on iskeytynyt johonkin tai vahingoittunut jollakin tavalla.
• Irrota laturi virtalähteestä ja laitteista ennen puhdistamista ja silloin, kun laturi ei ole käytössä.
• Varmista, että laturin ympärillä on tarpeeksi tilaa, jotta ilma vaihtuisi riittävästi.
• Älä heittele, kolauta tai ravista laturia. SUOMI SCE4430

17-09-2007 13:29 Pagina 37 Toimintojen yleiskatsaus (kuva A)

Virranilmaisin Ilmaisee akun tilan.

RESET Palauttaa laturin tehdasasetukset.

INPUT 5V DC (mini USB) Kytketään päävirtalähteeseen.

USB-portti Voidaan kytkeä 5 V DC -laitteisiin (muun muassa matkapuhelimet ja MP3-soittimet).

Käyttö SUOMI Laturin lataaminen (kuva B) 1 Paina akun tarkistuspainiketta (2). > Yksi, kaksi tai kolme LED-merkkivaloa syttyy virranilmaisimessa (1), ja ilmaisee akun tilan. Jos kaikki neljä LED-merkkivaloa syttyvät, akku on täyteen ladattu. 2 Liitä sisäänvedettävä kaapeli USB-laturiin. 3 Liitä mini-USB-liitin sisäänvedettävän kaapelin toiseen päähän. 4 Liitä mini-USB-liitin ladattavaan laturiin. 5 Liitä USB-laturin virtajohto pistorasiaan. > Virran LED-merkkivalot (1) vilkkuvat akun latautumisen aikana. > Kun kaikki LED-merkkivalot syttyvät yhtäjaksoisesti, akku on latautunut. 6 Irrota laturi verkkolaitteesta ja verkkolaite pistorasiasta.

Huomautus: Voit ladata laturin myös tietokoneesi USB-liitännän kautta. Liitä USB-kaapelin toinen pää laturiin (5V DC mini USB) ja sisäänvedettävän USB-kaapelin toinen pää tietokoneen USB-liitäntään. Laitteiden lataaminen - valmistelu 1 Tarkista kytkettävän laitteen tulojännite (V DC). Katso lisätietoja laitteen käyttöoppaasta. 2 Varmista, ettei laitteen virrankulutus (mA) ylitä 350 mA. 3 Tarkista, millainen liitin laitteeseen tarvitaan. Katso laitteen yhteensopivuusohjeet, jotta voit valita oikean kaapelin. 5 V -laitteen lataaminen (kuva C) 1 Kytke USB-kaapeli USB-porttiin (5). 2 Kytke liitin USB-kaapeliin. 3 Kytke liitin laitteen virtalähteen liitäntään. > Laite ottaa nyt virran akusta. > Jos laitteessa on latautumisen merkkivalo, se palaa laitteen latautumisen aikana. Huomautus: Jos et pysty ratkaisemaan ongelmaa edellisten ohjeiden avulla, yritä palauttaa sovittimen asetukset painamalla RESET-painiketta. RESET-painike on upotettu laitteeseen, ettei sitä painettaisi vahingossa. Paina RESET-painiketta varovasti esimerkiksi paperiliittimellä (katso kuva D). Vihje: Useiden kannettavien laitteiden (5 V) mukana toimitetaan USB-liitäntäkaapeli (esim. useimmat MP3-soittimet).Voit käyttää laitteen lataamiseen myös tätä kaapelia.

17-09-2007 13:29 Pagina 38 Tekniset tiedot Akkutyyppi: Litiumpolymeeri Tulojännite: 5 V DC, enint. 500 mA Lähtöjännite: 5,6 V DC, enint. 350 mA Pariston kapasiteetti: 2000 mAh Latausaika: 4,5 - 6,5 tunnin Käyttölämpötila: 0-45°C Koko: 60 x 87 x 16 mm (k x l x s) Paino: 88 g Vianmääritys Ongelma – Madollinen syy

• Ratkaisu Kytketty laite ei saa laturista virtaa – Laitteen jännite ei vastaa laturin jännitettä.
• Katso lisätietoja laitteen käyttöoppaasta. – Laitteen ja laturin yhteys ei toimi oikein.
• Tarkista, että johto on kytketty oikein laitteeseen ja laturiin. – Vahingoittunut liitäntäkaapeli tai liitin.
• Vaihda liitäntäkaapeli tai liitin. – Väärä liitin.
• Tarkista liitin ja vaihda se tarvittaessa. – Käytetty USB-kaapeli tai liitin ei ole pakkauksen mukana toimitettu.
• Vaihda kaapeli tai liitin mukana toimitettuun USB-kaapeliin tai liittimeen. – Laturin paristo on vähissä.
• Lataa laturi. – Laturin virtapiiri ei toimi oikein.
• Vie laturi lähimmälle jälleenmyyjälle. – Laturissa tapahtui oikosulku ja laturin suojaustoiminto kytki laturin virran pois.
• Lataa laturi. – Laturin virtapiiri ei toimi oikein.
• Vie akku lähimmälle jälleenmyyjälle. Virta loppuu akusta nopeasti – Laturia ei ladattu täyteen ennen käyttöä.
• Lataa laturi täyteen ennen käyttöä. – Laturin lataamiseen ei käytetty mukana toimitettua verkkolaitetta.
• Käytä laturin lataamiseen vain mukana toimitettua verkkolaitetta. Akkua ei voi ladata – Laturia ei ole kytketty pistorasiaan oikein.
• Tarkista, että virtajohto on kytketty oikein pistorasiaan ja verkkolaitteeseen.
• Tarkista, että sovitin on kytketty oikein laturin INPUT 5V DC-liitäntään. – Laturin virtapiiri ei toimi oikein.
• Vie laturi lähimmälle jälleenmyyjälle. Huomautus: Jos et pysty ratkaisemaan ongelmaa edellisten ohjeiden avulla, yritä palauttaa sovittimen asetukset painamalla RESET-painiketta. RESET-painike on upotettu laitteeseen, ettei sitä painettaisi vahingossa. Paina RESET-painiketta varovasti esimerkiksi paperiliittimellä (katso kuva D).

• Lataa laturi kolmen kuukauden välein, jos se on pitkään käyttämättömänä.
• Puhdista laturin ulkopuoli pehmeällä, nukkaamattomalla kankaalla. Älä käytä vaarallisia kemikaaleja, liuottimia tai vahvoja puhdistusaineita.
• Jos laturi tai lisälaitteet eivät toimi oikein, vie sovitin ja lisälaitteet lähimmälle jälleenmyyjälle.

SUOMI SCE4430 Tarvitsetko apua? Online-ohje: www.philips.com/welcome Interaktiivinen ohje ja usein kysytyt kysymykset.

Tiedote kuluttajille Tuotteeseen kiinnitetty yliviivatun roskakorin kuva tarkoittaa, että tuote kuuluu Euroopan parlamentin ja neuvoston direktiivin 1902/96/EC soveltamisalaan. Ota selvää sähkölaitteille ja elektronisille laitteille tarkoitetusta kierrätysjärjestelmästä alueellasi. Noudata paikallisia sääntöjä äläkä hävitä vanhoja tuotteita tavallisen talousjätteen mukana.Vanhojen tuotteiden hävittäminen oikealla tavalla auttaa vähentämään ympäristölle ja ihmisille madollisesti koituvia haittavaikutuksia. SCE4430
