HASZNÁLATI ÚTMUTATÓ SCE4430 PHILIPS

újratölthető áramforrás

Indikátor napájania Naznačuje stav batérie.

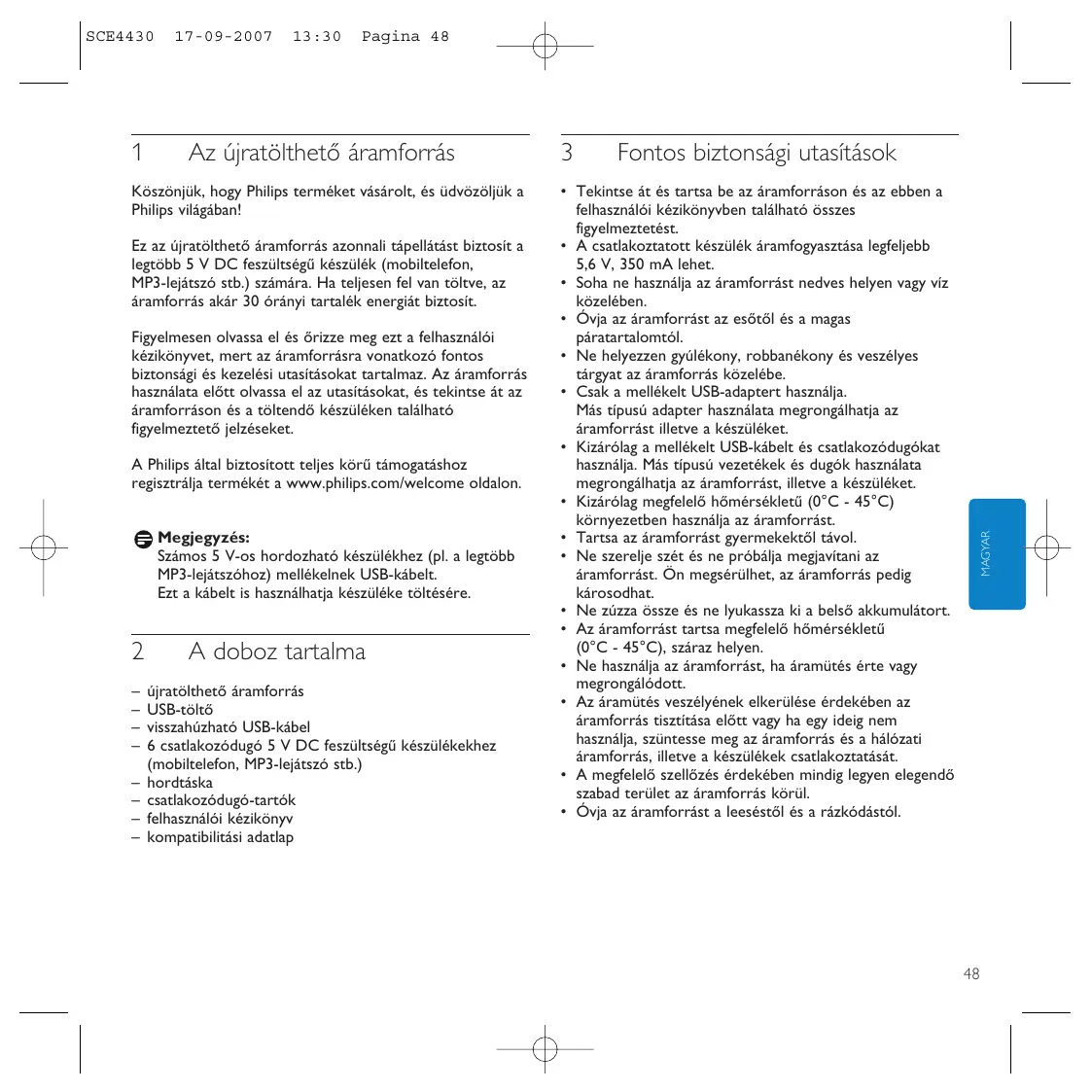

17-09-2007 13:30 Pagina 48 Az újratölthető áramforrás Köszönjük, hogy Philips terméket vásárolt, és üdvözöljük a Philips világában! Ez az újratölthető áramforrás azonnali tápellátást biztosít a legtöbb 5 V DC feszültségű készülék (mobiltelefon, MP3-lejátszó stb.) számára. Ha teljesen fel van töltve, az áramforrás akár 30 órányi tartalék energiát biztosít. Figyelmesen olvassa el és őrizze meg ezt a felhasználói kézikönyvet, mert az áramforrásra vonatkozó fontos biztonsági és kezelési utasításokat tartalmaz. Az áramforrás használata előtt olvassa el az utasításokat, és tekintse át az áramforráson és a töltendő készüléken található figyelmeztető jelzéseket. A Philips által biztosított teljes körű támogatáshoz regisztrálja termékét a www.philips.com/welcome oldalon. Megjegyzés: Számos 5 V-os hordozható készülékhez (pl. a legtöbb MP3-lejátszóhoz) mellékelnek USB-kábelt. Ezt a kábelt is használhatja készüléke töltésére.

A doboz tartalma újratölthető áramforrás USB-töltő visszahúzható USB-kábel 6 csatlakozódugó 5 V DC feszültségű készülékekhez (mobiltelefon, MP3-lejátszó stb.) hordtáska csatlakozódugó-tartók felhasználói kézikönyv kompatibilitási adatlap

Fontos biztonsági utasítások

• Tekintse át és tartsa be az áramforráson és az ebben a felhasználói kézikönyvben található összes figyelmeztetést.
• A csatlakoztatott készülék áramfogyasztása legfeljebb 5,6 V, 350 mA lehet.
• Soha ne használja az áramforrást nedves helyen vagy víz közelében.
• Óvja az áramforrást az esőtől és a magas páratartalomtól.
• Ne helyezzen gyúlékony, robbanékony és veszélyes tárgyat az áramforrás közelébe.
• Csak a mellékelt USB-adaptert használja. Más típusú adapter használata megrongálhatja az áramforrást illetve a készüléket.
• Kizárólag a mellékelt USB-kábelt és csatlakozódugókat használja. Más típusú vezetékek és dugók használata megrongálhatja az áramforrást, illetve a készüléket.
• Kizárólag megfelelő hőmérsékletű (0°C - 45°C) környezetben használja az áramforrást.
• Tartsa az áramforrást gyermekektől távol.
• Ne szerelje szét és ne próbálja megjavítani az áramforrást. Ön megsérülhet, az áramforrás pedig károsodhat.
• Ne zúzza össze és ne lyukassza ki a belső akkumulátort.
• Az áramforrást tartsa megfelelő hőmérsékletű (0°C - 45°C), száraz helyen.
• Ne használja az áramforrást, ha áramütés érte vagy megrongálódott.
• Az áramütés veszélyének elkerülése érdekében az áramforrás tisztítása előtt vagy ha egy ideig nem használja, szüntesse meg az áramforrás és a hálózati áramforrás, illetve a készülékek csatlakoztatását.
• A megfelelő szellőzés érdekében mindig legyen elegendő szabad terület az áramforrás körül.
• Óvja az áramforrást a leeséstől és a rázkódástól. MAGYAR SCE4430

17-09-2007 13:30 Pagina 49 A funkciók áttekintése (A ábra)

Töltéskijelző Az akkumulátor állapotának kijelzése.

Akkumulátor-ellenőrzés gomb A töltéskijelző bekapcsolása.

RESET Az áramforrást a gyári alapértelmezett beállításokra állítja vissza.

INPUT 5V DC (mini USB) A hálózati áramforráshoz való csatlakoztatáshoz.

USB-port 5 V DC feszültségű készülékek (mobiltelefon, MP3-lejátszó stb.) csatlakoztatásához. MAGYAR

Üzemeltetés Az áramforrás töltése (B ábra) 1 Nyomja meg az akkumulátor-ellenőrzés gombot (2). > A töltéskijelzőn (1) egy, két vagy három LEDjelzőfény jelzi az akkumulátor aktuális állapotát. Ha mind a négy LED-jelzőfény világít, az akkumulátor teljesen fel van töltve. 2 Csatlakoztassa a behúzható kábelt az USB-töltőhöz. 3 Csatlakoztassa a mini USB csatlakozódugót a behúzható kábel másik végéhez. 4 Csatlakoztassa a mini USB csatlakozódugót az újratölthető áramforráshoz. 5 Csatlakoztassa az USB-töltő hálózati dugóját a fali aljzathoz. > A töltésjelző LED-ek (1) egymás után felvillannak, jelezve az akkumulátor töltését. > Ha az összes LED-jelzőfény folyamatosan világít, az akkumulátor teljesen fel van töltve. 6 Húzza ki az áramforrás vezetékét a hálózati adapterből, a hálózati adapter vezetékét pedig a fali aljzatból.

Megjegyzés: Az áramforrás a számítógép vagy notebook USB-kimenetén keresztül is tölthető. Csatlakoztassa a behúzható USB-kábel egyik végét az áramforráshoz (5 V DC mini USB), a másik végét pedig a számítógép vagy notebook USB-kimenetéhez. Készüléktöltés – előkészületek 1 Ellenőrizze a csatlakoztatni kívánt készülék maximális bemeneti feszültségét (V DC). Ennek a készülékhez kapott felhasználói útmutatóban nézhet utána. 2 Ellenőrizze, hogy a készülék áramfogyasztása legfeljebb 350 mA legyen. 3 Ellenőrizze, hogy milyen csatlakozódugót kell használni készülékéhez. A készülékéhez használandó dugó típusát a kompatibilitási adatlapon találja. 5 V-os készülékek töltése (C ábra) 1 Illessze az USB-kábel USB-dugaszát az USB-portba (5). 2 . Csatlakoztassa az USB-kábelt és a csatlakozódugót. 3 Illessze a csatlakozódugót a készülék töltőaljzatához. > A készülék most az áramforrásról kapja az energiát. > Ha a készüléken van töltésjelző, akkor mutatja a készülék töltését. Megjegyzés: Ha valamilyen problémára nem talál megoldást a fenti tanácsokat követve, akkor próbálja a RESET gombbal visszaállítani alaphelyzetbe a töltőt. A RESET gomb egy mélyedésben található, hogy a tápot ne lehessen véletlenül visszaállítani alaphelyzetbe. Iratkapocs végével óvatosan nyomja meg a RESET gombot (lásd: D ábra). Tanács: Számos 5 V-os hordozható készülékhez (pl. a legtöbb MP3-lejátszóhoz) mellékelnek USB-csatlakozókábelt. Ezt a kábelt is használhatja készüléke töltésére.

17-09-2007 13:30 Pagina 50 Műszaki adatok Akkumulátortípus: lítium-polimer Névleges bemeneti feszültség: 5V DC, max. 500 mA Névleges kimeneti feszültség: 5,6V DC, max. 350 mA Akkumulátorkapacitás: 2000 mAh Töltési idő: 4,5 - 6,5 órán Üzemi hőmérséklet: 0°C - 45°C Méret: 60 x 87 x 16 mm (ma. x sz. x mé.) Tömeg: 88 g Hibaelhárítás Probléma – Lehetséges ok

• Megoldás Az áramforrás nem tölti a csatlakoztatott készüléket – A készülék feszültsége nem egyezik meg az áramforráséval.
• Nézzen utána a készülékhez kapott felhasználói útmutatóban. – A készülék és az áramforrás csatlakozása nem megfelelő.
• Ellenőrizze, hogy a csatlakozókábel megfelelően csatlakozik-e a készülékhez és az áramforráshoz. – Sérült csatlakozókábel vagy csatlakozódugó.
• Cserélje ki a csatlakozókábelt vagy a csatlakozódugót. – Nem megfelelő csatlakozódugót használ.
• Ellenőrizze és szükség esetén cserélje ki a csatlakozódugót. – Nem a mellékelt USB-csatlakozókábelt, illetve csatlakozódugót használja.
• Cserélje ki a mellékelt USB-csatlakozókábelre, illetve csatlakozódugóra. – Az áramforrás feszültsége túl alacsony.
• Töltse fel az áramforrást. – Probléma az áramforrás áramkörével.
• Vigye el az áramforrást a márkakereskedésbe. – Rövidzárlat miatt az áramforrás rövidzár elleni védelem funkciója lekapcsolta az áramforrást.
• Töltse fel az áramforrást. – Probléma az áramforrás áramkörével.
• Vigye el az áramforrást a márkakereskedésbe. Az áramforrás hamar lemerül – Az áramforrás nem volt teljesen feltöltve használat előtt.
• Töltse fel teljesen az áramforrást használat előtt. – Nem a mellékelt hálózati adaptert használta az áramforrás töltéséhez.
• Kizárólag a mellékelt hálózati adaptert használja az áramforrás töltéséhez. Az áramforrás nem tölthető – Az áramforrás és a fali aljzat csatlakozása nem megfelelő.
• Ellenőrizze, hogy a tápkábel megfelelően csatlakozik-e a fali aljzathoz és a hálózati adapterhez.
• Ellenőrizze, hogy az adapter dugasza megfelelően csatlakozik-e az áramforrás INPUT 5 V DC csatlakozójához. – Probléma az áramforrás áramkörével.
• Vigye el az áramforrást a márkakereskedésbe. Megjegyzés: Ha valamilyen problémára nem talál megoldást a fenti tanácsokat követve, akkor próbálja a RESET gombbal visszaállítani alaphelyzetbe a töltőt. A RESET gomb egy mélyedésben található, hogy a tápot ne lehessen véletlenül visszaállítani alaphelyzetbe. Iratkapocs végével óvatosan nyomja meg a RESET gombot (lásd: D ábra).

MAGYAR SCE4430 Karbantartás

• Ha hosszabb ideig nem használja, háromhavonta töltse fel az áramforrást.
• Az áramforrás burkolatát puha, szöszmentes törlőkendővel tisztítsa. Ne használjon erős vegyszert, oldószert vagy tisztítószert.
• Ha az áramforrással vagy a tartozékokkal kapcsolatos probléma merül fel, vigye el az adaptert vagy a tartozékokat a helyi márkakereskedésbe.

További segítségre van szüksége? Forduljon on-line szolgálatunkhoz a www.philips.com/support címen Interaktív segítség és gyakran ismétlődő kérdések.
