Produkttyp	Babyphon
Marke	PHILIPS
Modell	SKM7491NF
Stromversorgung Kameraeinheit	Netzteil 7,5 V Gleichstrom oder 4 AA 1,5 V Batterien (nicht im Lieferumfang)
Stromversorgung Elterneinheit	Netzteil 8 V Gleichstrom oder 5 AA 1,2 V Akkus (im Lieferumfang)
Akkulaufzeit Elterneinheit (Batteriebetrieb)	ca. 3,5 Stunden
Reichweite außen	bis zu 100 Meter
Reichweite innen	bis zu 30 Meter
Bildschirm	LCD-Farbdisplay 1,5 Zoll, 490 x 240 Pixel
Frequenz	2,4 GHz
Kanäle	3 wählbar
Modi	AV (Audio+Video), Nur Audio, Auto (durch Ton ausgelöst)
Nachtsicht	Ja, Infrarot (schwarz-weiß Bild)
Nachtlicht	Ja, integriert in die Kameraeinheit
Bildumkehrung	Ja (180°)
AV-Ausgang	Ja, über Scart oder RCA für TV-Anschluss
Lautstärkeanzeige	Ja, LED an der Elterneinheit
Reichweitenalarm	Ja, akustischer Signalton
Betriebstemperatur	0 bis 50 °C
Pflege und Reinigung	Mit einem feuchten Tuch reinigen
Sicherheit	Kameraeinheit mindestens 1 Meter vom Baby entfernt; nicht abdecken; nur mitgelieferte Adapter verwenden
Garantie	Herstellergarantie PHILIPS

Häufig gestellte Fragen - SKM7491NF PHILIPS

Wie installiere ich das Babyphon PHILIPS SKM7491NF?

Platzieren Sie die Kameraeinheit mindestens 1 Meter vom Baby entfernt auf einer stabilen Oberfläche oder an der Wand. Schließen Sie das Netzteil an oder legen Sie 4 AA-Batterien ein (nicht im Lieferumfang). Für die Elterneinheit schließen Sie das Netzteil an oder verwenden Sie die 5 mitgelieferten Akkus. Schalten Sie beide Einheiten ein und stellen Sie die Kanäle auf dieselbe Position (1, 2 oder 3).

Wie wechsle ich die Batterien der Kameraeinheit?

Entfernen Sie die Abdeckung des Batteriefachs (A-5) und legen Sie 4 AA 1,5 V Alkalibatterien unter Beachtung der Polaritäten + und - ein. Schließen Sie die Abdeckung. Die Batterien sind nicht im Lieferumfang enthalten, verwenden Sie vorzugsweise Philips-Batterien.

Wie lade ich die Elterneinheit auf?

Schließen Sie das Netzteil (B-10) an die Elterneinheit und an eine Steckdose an. Die POWER-Anzeige (B-1) blinkt während des Ladens rot. Nach ca. 10 Stunden leuchtet sie dauerhaft grün. Die Einheit kann dann ca. 3,5 Stunden mit Akkubetrieb arbeiten.

Wie groß ist die Reichweite des Babyphons?

Die maximale Reichweite beträgt im Freien ohne Hindernisse 100 Meter. In Innenräumen reduzieren Wände und Decken die Reichweite je nach Material auf ca. 30 Meter.

Wie aktiviere ich die Nachtsicht?

Die Nachtsicht wird automatisch aktiviert, wenn die Helligkeit gering ist. Die Infrarot-LEDs (A-1) leuchten auf und das Bild wird schwarz-weiß.

Was tun, wenn das Bild nachts dunkel ist?

Überprüfen Sie, ob die Batterien/Akkus schwach sind (ersetzen oder aufladen). Stellen Sie die Bildschirmhelligkeit mit der Taste BRIGHTNESS (B-14) an der Elterneinheit ein.

Wie schließe ich die Elterneinheit an einen Fernseher an?

Schließen Sie das mitgelieferte Audio-/Videokabel (B-17) an die AV OUT-Buchse (B-13) der Elterneinheit an. Verwenden Sie den Scart/RCA-Adapter (B-16) je nach Fernseher. Verbinden Sie die gelbe (Video) und weiße/rote (Audio) Stecker mit den entsprechenden Eingängen.

Wie kehre ich das angezeigte Bild um?

Öffnen Sie das Batteriefach der Elterneinheit und stellen Sie den Bildumkehrschalter (B-11) auf ON. Das Bild dreht sich um 180°. Diese Funktion ist nicht verfügbar, wenn die Einheit an einen Fernseher angeschlossen ist.

Was tun bei Störungen oder schlechtem Empfang?

Wechseln Sie den Kanal, indem Sie den Kanalwahlschalter (A-7 an der Kamera und B-5 an der Elterneinheit) auf dieselbe andere Nummer stellen. Halten Sie die Einheiten von Metallgegenständen und anderen drahtlosen Geräten wie Mikrowellen oder Bluetooth fern.

Wie reinige ich das Babyphon?

Reinigen Sie die Einheiten mit einem feuchten Tuch. Verwenden Sie keine Scheuermittel. Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht benutzt wird. Entsorgen Sie verbrauchte Batterien in einem dafür vorgesehenen Sammelbehälter.

BEDIENUNGSANLEITUNG SKM7491NF PHILIPS

A-I IR-LEDs
A-2 Kameraobjektiv/Fokussierring
A-3 Antenne
A-4 OFF/ON/ Schalter
A-5 Batteriefachdeckel
A-6 Wandmontageaussparung
A-7 CHANNEL Wahlschalter
A-8 Nachtlicht
A-9 Mikrofon
A-10 POWER Lampe
A-II DC 7.5V ⊙-⊕ Netzanschlussbuchse
A-12 Netzadapter
A-13 Montageklemme

B. Monitoreinheit

B-I POWER Lampe
B-2 Display
B-3 Schallpegellampen
B-4 Lautsprecher
B-5 CHANNEL Wahlschalter
B-6 Mode-Wahlschalter (AV AUDIO AUTO)
B-7 Batteriefachdeckel
B-8 ON/OFF Schalter/VOLUME Regler
B-9 Antenne
B-10 Netzadapter
B-11 Bildumkehrschalter
B-12 DC 8.0V ⊖-⊕ Netzanschlussbuchse
B-13 AV OUT Buchse
B-14 ◀ BRIGHTNESS ▶ Regler
B-15 Gürtelklemme/-träger
B-16 SCART/RCA-Adapter
B-17 Audio-/Videokabel

C. Was Sie sonst noch benötigen

• 4 AA-Batterien 1,5 V für die Babyeinheit. Nicht mitgeliefert.
• 5 wiederaufladbare AA-Batterien 1,2 V für die Monitoreinheit. Mitgeliefert.

Inhaltsverzeichnis

3 Abbildungen

52 Funktionen im Überblick

52 Kameraeinheit (Babyeinheit)

52 Monitoreinheit (Elterneinheit)

52 Was Sie sonst noch benötigen

53 Inhaltverzeichnis

54 Willkommen

54 Sicherheitsinformationen

55 Die Babymonitor einsatzbereit machen

55 Kameraeinheit (Babyeinheit)

57 Monitoreinheit (Elterneinheit)

58 Kanalwahl

59 Benutzung des Babymonitors

59 Einschalten der Geräte

59 Mode-Wahl (Monitoreinheit)

60 Bildeinstellung

60 Allgemeine Hinweise

61 Weitere Funktionen

61 Anschluss des Monitors an ein Fernsehgerät

61 Ein- und Ausschalten des Nachtlichts

62 Umkehren des angezeigten Bildes

62 Baby leise überwachen

63 Fehlersuche

65 Technische Angaben

66 Wichtige Informationen

66 Übertragungsbereich

67 Umweltinformationen

67 Pflege

67 Garantie und Kundendienst

Philips engagiert sich für die Herstellung zuverlässiger Pflegeprodukte, um Eltern die nötige Gewissheit zu geben. Ihre Babykamera besteht aus einer Monitoreinheit (Elterneinheit) und einer Kameraeinheit (Babyeinheit). Bei vorschriftsmäßig angeschlossenen Einheiten gewährleistet die Babykamera rund um die Uhr, dass Sie Ihr Baby stets deutlich sehen und hören können. Wenn die Babykamera als regulärer Babymonitor benutzt wird, ist es Ihnen möglich, Ihre Baby überall im Haus stets zu hören.

Sicherheitsinformationen

Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Benutzung Ihrer Babykamera durch und bewahren Sie sie zum späteren Nachschlagen auf. Diese Babykamera ist ein Hilfsmittel. Bei ihrer Verwendung ist aber zu bedenken, dass sie kein Ersatz für verantwortungsbewusste und korrekte Aufsicht durch Erwachsene ist.

• Bitte lesen und beachten Sie alle Warnhinweise am Produkt und in dieser Bedienungsanleitung.
• Darauf achten, dass die Kameraeinheit und das Adapterkabel stets für das Baby unerreichbar (mindestens I Meter weg) sind.
• Die Babykamera nie (mit einem Handtuch, einer Decke usw.) abdecken.
• Die Babykamera nie an feuchten Orten oder in der Nähe von Wasser benutzen.

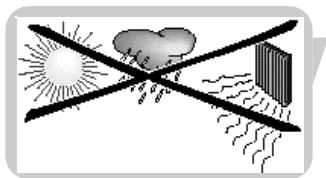

  • Die Babykamera nicht extremer Kälte, Wärme oder Lichteinwirkung (z. B. direktes Sonnenlicht) aussetzen.
• Nachprüfen, dass die Spannung auf dem Typenschild der Adapter (A-12, B-10) mit der örtlichen Netzspannung übereinstimmt, bevor der Anschluss an das Wechselstromnetz erfolgt.
• Zur Verhütung von Stromschlag nicht das Innere der Kameraeinheit und Monitoreinheit (mit Ausnahme der Batteriefächer) öffnen.
• Die Antenne der Monitoreinheit (B-9) ist fix; nicht versuchen, sie zu verlängern oder zu biegen.
• Die Antenne der Kameraeinheit (A-3) kann nur nach unten (und wieder nach oben) gebogen werden. Sie kann nicht verlängert werden.
• Die Netzadapter stets ziehen, wenn die Babykamera längere Zeit nicht benutzt wird.
  • Die Adapter und Batteriefachdeckel können sich betriebsbedingt etwas erwärmen. Dies ist normal.
• Die Netzadapterkabel so positionieren, dass nicht auf sie getreten wird bzw. dass sie nicht durch auf oder gegen sie positionierte Gegenstände gedrückt werden; dabei ist insbesondere auf Kabel an Adaptersteckern, Steckdosen und die Stelle, an welcher die Kabel an das System angeschlossen werden, zu achten.

- Ausschließlich die mitgelieferten Netzadapter benutzen. Die Benutzung anderer Adapter kann das System beschädigen. Die Netzadapter ausschließlich an die standardmäßige häusliche Stromversorgung anschließen! Nicht etwa Verlängerungskabel benutzen, um Verheddern und Überhitzen zu vermeiden.

- Bedenken, dass Sie bei Benutzung der Babykamera den öffentliche Äther benutzen. Sound und Video können an andere Empfangsgeräte übertragen werden. Unterhaltungen, selbst in Zimmern in der Nähe der Kameraeinheit, können mit übertragen werden.

- Zum Schutz Ihrer Privatsphäre die Kameraeinheit bei Nichtgebrauch stets abschalten.

- Explosionsgefahr bei nicht richtig eingelegten Batterien. Nur gegen denselben oder einen gleichwertigen Typ austauschen.

- Batterietypen nicht mischen (wie z. B. Alkali- mit anderen Batterien).

- Batterien herausnehmen, wenn die Babykamera längere Zeit nicht benutzt wird.

- Nicht etwa alte und neue Batterien mischen.

- Nicht wiederaufladbare Batterien nicht wiederaufladen. Dadurch könnte ein Feuer verursacht werden.

- Wenn die Batterien – bei Netzstromversorgung – in den Einheiten gelassen werden, sind sie alle sechs Monate auf Auslaufen zu prüfen.

Die Babykamera einsatzbereit machen

Kameraeinheit (Babyeinheit)

Tipps zum Positionieren der Kameraeinheit

- Die Kameraeinheit niemals in Babys Bett oder Laufstall positionieren.

• Die Einheit mindestens I Meter von Ihrem Baby entfernt aufstellen.

- Die Einheit kann an einer Wand montiert oder auf eine stabile, flache Oberfläche wie z. B. eine Anrichte oder einen Tisch gestellt werden.

WICHTIG!

Sobald Sie eine Position zur Montage der Einheit ausgesucht haben, überprüfen Sie den Empfang vor Montage der Einheit an die Wand. Falls Störungen oder sonstige Probleme auftreten, siehe Kapitel „Fehlersuche“.

- Um Verheddern zu verhindern, die Einheit nur sort montieren, wo ihr Netzadapterkabel für Kinder unerreichbar ist!

- Um Verheddern und Überhitzen zu vermeiden, die Einheit nur so montieren, dass das Netzadapterkabel eine standardmäßige Steckdose erreichen kann.

- Die Einheit an einer Stelle montieren, wo das Kameraobjektiv nicht behindert wird. Die horizontale und vertikale Winkel-einstellung zum korrekten Ausrichten der Kamera benutzen.

- Bei Wandmontage auf zulängliche Lüftung der Einheit achten. Sie nicht direkt über Heizkörperschlitzen, sonstigen Wärmequellen oder direkter Sonneneinstrahlung ausgesetzt montieren.

Montage der Kameraeinheit

Vor der Montage zuerst die bestmögliche Position für die Einheit aussuchen. Siehe 'Tipps zum Positionieren der Kameraeinheit'.

Wenn Sie die Einheit über Batterien betreiben wollen, zuerst die Batterien in die Einheit einlegen. Siehe ‘Einrichten für Batteriebetrieb’.

Montage an eine Wand

- Die Wandmontageaussparung der Einheit (A-6) an einer Schraube oder einem Haken anbringen.

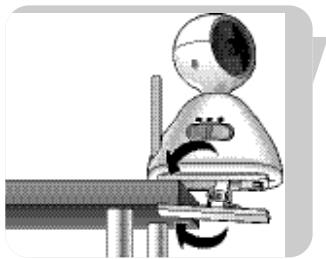

Benutzung der Montageklemme

- Die Füße der Montageklemme in die Aussparung unten an der Einheit einfügen. Die beiden vorderen Füße behutsam vorwärts schieben, bis sie in Position einrasten. Anschließend den hinteren Fuß behutsam nach unten drücken, bis er in Position einrastet.

• Die Montageklemme (A-13) an die Kante eines Tisches oder Schranks klemmen.

Einrichten für Netzbetrieb

I Das Netzadapterkabel an die Netzbuchse der Einheit (DC 7.5V ⊖-⊕-A-11) anschließen.
2 Den Netzadapter (A-12) an eine Steckdose anschließen. Das Netzadapterkabel voll loswickeln und auseinanderziehen.

< Die Kameraeinheit ist jetzt für den Netzbetrieb bereit.

Die Babykamera einsatzbereit machen

DE

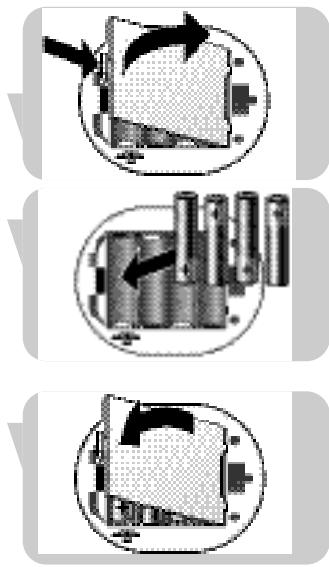

Einrichten für Batteriebetrieb

Wenn Batterien eingelegt sind, dann sind Sie automatisch gegen Netzausfall abgesichert.

I Den Batteriefachdeckel (A-5) abnehmen.
2 Vier 1,5V AA-Batterien einlegen und dabei die Konfiguration + und - im Batteriefach beachten. Batterien sind nicht inbegriffen; wir empfehlen Philips-Alkalibatterien.
3 Den Batteriefachdeckel (A-5) schließen.
< Die Kameraeinheit ist jetzt für den Batteriebetrieb bereit.

Monitoreinheit (Elterneinheit)

Die Monitoreinheit ist für den Netz- oder Batteriebetrieb ausgelegt. Wenn Batterien eingelegt sind, dann sind Sie automatisch gegen Netzausfall abgesichert.

Einrichten für Netzbetrieb

Das Netzadapterkabel an die Netzbuchse der Einheit (DC 8.0V ⊙-⊕-⊕ - B-12) anschließen.
2 Den Netzadapter (B-10) an eine Steckdose anschließen. Das Netzadapterkabel voll loswickeln und auseinanderziehen.
< Die Kameraeinheit ist jetzt für den Netzbetrieb bereit.

Einrichten für Batteriebetrieb

I Gürtelklemme/-träger (B-15) nach unten schieben und hochheben.
2 Den Batteriefachdeckel (B-7) durch Schieben nach unten abnehmen.
3 Die fünf mitgelieferten wiederaufladbaren AA-Batterien (1,2 V) einlegen und dabei die Konfiguration + und - im Batteriefach beachten.

Die Babykamera einsatzbereit machen

4 Den Batteriefachdeckel (B-7) wieder in Position schieben. Behutsam drücken, bis er in Position einrastet.
5 Gürtelklemme/-träger (B-15) nach unten ziehen und nach oben schieben, bis dies in Position einrastet.
6 Das Netzadapterkabel an die Netzbuchse der Einheit (DC 8.0V ⊙-⊕-⊕ - B-12) anschließen.
7 Den Netzadapter (B-10) an eine Steckdose anschließen. Das Netzadapterkabel voll loswickeln und auseinanderziehen.
8 Die Monitoreinheit an das Stromnetz angeschlossen lassen, bis die Batterien voll aufgeladen sind (mindestens 10 Stunden). > Während des Wiederaufladens blinkt die POWER Lampe (B-1) rot. > Wenn Batterien voll aufgeladen sind, leuchtet die POWER Lampe (B-1) ununterbrochen grün. Die Monitoreinheit kann jetzt schnurlos mindestens 3,5 Stunden lang benutzt werden.

< Die Monitoreinheit ist jetzt für den Batteriebetrieb bereit.

Positionieren der Monitoreinheit

• Die Einheit kann auf eine stabile, flache Oberfläche oder einen Tisch gestellt werden.
• Die Gürtelklemme kann zur Absicherung der Einheit in einer geneigten Position benutzt werden. Hierzu die Gürtelklemme (B-15) nach unten schieben und hochheben.

I Den CHANNEL Wahlschalter (A-7) an der Kameraeinheit zur Auswahl des gewünschten Kanals (1, 2 oder 3) benutzen.

2 Den CHANNEL Wahlschalter (B-5) an der Monitoreinheit auf den entsprechenden Kanal einstellen.
- Sicherstellen, dass beide Einheiten auf denselben Kanal eingestellt sind.

Einschalten der Geräte

I Den OFF/ON/ Schalter der Kameraeinheit (A-4) auf die Position ON stellen.

Die POWER Lampe (A-10) leuchtet grün auf.
Die IR-LEDs (A-I) werden automatisch aktiviert, so dass die Kamera kann auch bei schlechten Lichtverhältnissen benutzt werden kann. Bilder werden dann schwarzweiß angezeigt.

2 Den ON/OFF Schalter der Monitoreinheit (B-8) auf die Position ON stellen.

Die POWER Lampe (B-I) leuchtet grün auf.
Sie hören jetzt Sound aus dem Lautsprecher (B-4) und sehen das Bild im Display (B-2).
Die Schallpegellampen (B-3) leuchten auf, wenn Sound von der Kameraeinheit erfasst wird. Je mehr Sound erfasst wird, desto mehr Lampen leuchten auf.

• Die Lautstärke mit dem VOLUME Regler (B-8) einstellen.
- Bei Störungen oder schlechtem akustischem Empfang versuchen, die Einheiten zu repositionieren (Kameraeinheit zuerst) oder beide Einheiten auf einen anderen Kanal einzustellen. Siehe „Kanalwahl“.

Sicherstellen, dass beide Einheiten immer auf denselben Kanal eingestellt sind.

Mode-Wahl (Monitoreinheit)

Die verschiedenen Modes werden mit dem Mode-Wahlschalter (B-6) unten an der Monitoreinheit gewählt.

AV- (Audio Video) Mode

Sound und Bild werden kontinuierlich zusammen übertragen.

Audio-Mode

Es wird nur Sound übertragen. Im Display (B-2) wird kein Bild gezeigt. Die Babykamera wird jetzt als normaler Babymonitor benutzt. Dadurch werden Batterien geschont.

Auto-Mode

Nur dann, wenn die Kameraeinheit Sound feststellt, werden Sound und Bild zusammen übertragen und wird das Bild im Display (B-2) gezeigt.

Wenn kein Sound festgestellt wird, wird kein Bild gezeigt.

Dadurch werden Batterien geschont.

Bildfokuseinstellung (Kameraeinheit)

- Den Fokusierring (A-2) zur Bildfokuseinstellung benutzen.

Horizontale und vertikale Bildwinkeleinstellung (Kameraeinheit)

- Den Kamerakopf nach links oder rechts drehen, um den horizontalen Bildwinkel einzustellen.

- Den Kamerakopf im Schlitz nach oben oder unten schieben, um den vertikalen Bildwinkel einzustellen.

Display-Helligkeitseinstellung (Monitoreinheit)

- Mit dem Regler ◀ BRIGHTNESS ▶ (B-14) die Display-Helligkeit (B-2) einstellen.

• Wenn die POWER Lampe (A-10) der Kameraeinheit erlischt, ist die Batterieleistung gering. Auf Netzstrom umschalten oder Batteriewechsel vornehmen.
• Wenn die POWER Lampe (B-I) der Monitoreinheit grün zu blinken beginnt (bei Gebrauch) oder rot aufleuchtet (nach dem Einschalten), ist die Batterieleistung gering.

Auf Netzstrom umschalten oder Batterien wiederaufladen.

Die Batterien sollten 10 Stunden lang wiederaufgeladen werden. Bei Benutzung der Einheit nimmt die

Wiederaufladezeit zu. Während des Wiederaufladens blinkt die POWER Lampe (B-1) rot. Wenn Batterien voll aufgeladen sind, leuchtet die POWER Lampe (B-1) ununterbrochen grün.

Wenn Batterien nicht voll oder überhaupt nicht wiederaufgeladen werden, dann sind sie völlig verbraucht.

Batterien wechseln.

Benutzung der Babykamera

DE

Außer Bereich-Warnung

Wenn keine Verbindung zwischen den Einheiten besteht (z. B. wenn eine der Einheiten abgeschaltet ist, Einheiten auf verschiedene Kanäle eingestellt sind oder Batterien erschöpft sind), wird die außer Bereich-Warnung aktiviert und ist ein Piepton zu hören.

Infrarot-LEDs

Wenn die Kameraeinheit eingeschaltet wird, werden die Infrarot-LEDs (A-I) automatisch aktiviert, damit die Kamera auch bei schlechten Lichtverhältnissen benutzt werden kann. Bilder werden schwarzweiß angezeigt.

Weitere Funktionen

Anschluss der Monitoreinheit an ein Fernsehgerät

SCART-Anschluss

Das mitgelieferte Audio/Video-Anschlusskabel (B-17) sowohl an die Buchse AV OUT (B-13) der Monitoreinheit als auch den mitgelieferten SCART/RCA-Adapter anschließen.

2 Den Adapter an den SCART-Verbinder des Fernsehgerätes anschließen.

RCA-Anschluss

Das einzelne Ende des mitgelieferten Audio/Video RCA-Anschlusskabels (B-17) an die Buchse AV OUT (B-13) des Monitors anschließen.

2 Die Audio/Video-Stecker am anderen Ende des Kabels an die entsprechenden Audio/Video-Eingänge des Fernsehgerätes anschließen. Auf jeden Fall den gelben Stecker an den Videoeingang und die weißen und roten Audiostecker an die Audioeingänge L(inks) und R(echts) anschließen.

Hinweis: Wenn Ihr Fernsehgerät mit PIP (Picture In Picture) oder Full Dual Screen ausgerüstet ist, können Sie Ihr Baby laufend beobachten und gleichzeitig fernsehen.

Ein- und Ausschalten des Nachtlichts

• Den Schalter OFF/ON/ ⚙ (A-4) der Kameraeinheit in die Position ⚙ bringen, um das Nachtlicht einzuschalten.
• Den Schalter OFF/ON/ ⚙ (A-4) der Kameraeinheit in die Stellung OFF oder ON bringen, um das Nachtlicht abzuschalten.

Umkehren des angezeigten Bildes

Die Bildumkehrfunktion ermöglicht Ihnen, das Bild zur Verwendung der Kamera in verschiedenen Positionen 180° zu drehen – beispielsweise, wenn sie an die Kante eines Tisches oder Schranks geklemmt ist.

Der Bildumkehr-Schalter befindet sich im Batteriefach der Monitoreinheit.

I Gürtelklemme/-träger (B-15) nach unten schieben und hochheben.
2 Den Batteriefachdeckel (B-7) abnehmen, indem er nach unten geschoben wird.
3 Den Bildumkehr-Schalter (B-11) auf ON stellen.

Das Bild wird jetzt im Display vertikal umgekehrt (180°).
- Den Bildumkehr-Schalter (B-11) zurückstellen, um die Originaleinstellung des Bildes wiederherzustellen.

Hinweis: Wenn die Kameraeinheit an das Fernsehgerät angeschlossen ist, dann ist Drehen des Bildes nicht möglich.

Baby leise überwachen

- Den ON/OFF Schalter/VOLUME Regler (B-8) an der Monitoreinheit benutzen, um die Lautstärke auf den geringsten Pegel zu stellen.

Die Monitoreinheit nicht völlig abschalten!

Die Schallpegellampen (B-3) an der Monitoreinheit machen Sie optisch auf den Sound Ihres Babys aufmerksam.
Je mehr Sound von Ihrem Baby kommt, desto mehr Lampen sehen Sie.
Wenn kein Sound festgestellt wird, sind alle Schallpegellampen (B-3) aus.

Problem	Mögliche Ursache	Abhilfe
POWER Lampe der Kameraeinheit leuchtet nicht auf.	Einheit nicht eingeschaltet.	OFF/ON/ ⚙ Schalter (A-4) auf ON (Tag) oder ⚙ (Nacht) einstellen.
	Batterien sind leer.	Batterien wechseln.
	Netzadapter (A-12) nicht angeschlossen.	Netzadapter (A-12) an Kameraeinheit anschließen. Netzadapter (A-12) an Steckdose anschließen.
POWER Lampe der Monitoreinheit leuchtet nicht auf.	Einheit nicht eingeschaltet.	ON/OFF Schalter (B-8) auf ON stellen.
	Batterien sind erschöpft.	Batterien wiederaufladen.
	Batterie(n) völlig verbraucht.	Batterien wechseln.
	Netzadapter (B-10) nicht angeschlossen.	Netzadapter (B-10) an Monitoreinheit anschließen. Netzadapter (B-10) an Steckdose anschließen.
Display der Monitoreinheit leuchtet nicht auf.	Einheit nicht eingeschaltet.	ON/OFF Schalter (B-8) auf ON stellen.
	AUDIO-Mode gewählt.	AV- oder AUTO-Mode (B-6) wählen.
Kein Sound/kein Bild.	Einheiten auf verschiedene Kanäle eingestellt.	Beide Einheiten auf denselben Kanal (A-7, B-5) einstellen.
	Kameraeinheit nicht eingeschaltet.	OFF/ON/ ⚙ Schalter (A-4) auf ON (Tag) oder ⚙ (Nacht) einstellen.
	Störungen, die z. B. von Haushaltsgeräten, schnurlosen Telefonen oder Handys ausgehen.	Beide Einheiten auf einen anderen (denselben) Kanal (A-7, B-5) einstellen.
Dunkles Bild bei Nacht.	Batterien sind erschöpft.	Batterien wechseln/wiederaufladen.
	Helligkeit zu niedrig eingestellt.	Helligkeitspegel (B-14) einstellen.
Sound, aber kein Bild.	Eine Einheit oder beide Einheiten nahe bei Metallobjekten.	Einheit(en) an verschiedene(n) Ort(e) verlegen.
	Helligkeit zu niedrig eingestellt.	Helligkeitspegel (B-14) einstellen.
	Einheiten auf verschiedene Kanäle eingestellt.	Beide Einheiten auf denselben Kanal (A-7, B-5) einstellen.
	Störungen, die z. B. von Haushaltsgeräten, schnurlosen Telefonen oder Handys ausgehen.	Beide Einheiten auf einen anderen (denselben) Kanal (A-7, B-5) einstellen.
Bild, aber kein Sound.	Lautstärkepegel zu niedrig eingestellt.	Lautstärkepegel (B-8) erhöhen.
Flimmerndes Bild.	Objekt ist der Kameraeinheit zu nahe.	Objekt von Kameraeinheit entfernen oder Kameraeinheit repositionieren.
	Eine Einheit oder beide Einheiten nahe bei Metallobjekten.	Einheit(en) an verschiedene(n) Ort(e) verlegen.
	Störungen, die z. B. von Haushaltsgeräten, schnurlosen Telefonen oder Handys ausgehen.	Beide Einheiten auf einen anderen (denselben) Kanal (A-7, B-5) einstellen.
Audio-Rückkopplung (Jaulen).	Einheiten sind einander zu nahe.	Abstand zwischen Einheiten erhöhen.
	Lautstärke zu hoch eingestellt.	Lautstärke verringern (B-8).
Das Bild wird auf dem Fernsehbildschirm umgekehrt angezeigt und kann nicht gedreht werden.	Drehen des Bildes nicht möglich, wenn die Kameraeinheit an das Fernsehgerät angeschlossen ist.	Positionieren Sie die Kameraeinheit richtig herum oder trennen Sie die Monitoreinheit vom Fernsehgerät.

Technische Angaben

DE

Monitoreinheit

Handheld-Betriebsspannung:......DC8V 700mA oder 1,2 V AA wiederaufladbare Batterien (5x)

Niederspannungsanzeige: 5,6 V

Temperaturbereich: 0°C \~ 50°C

Leistungsaufnahme: 5,0 W

Betriebsfrequenz: 2,4GHz \~ 2,465 GHz

Max. Reichweite (klare Sichtlinie):......bis zu 100 Meter im Freien/bis zu 30 Meter drinnen

Videosystem: PAL

Auflösung: 490 x 240 Pixel

Display:....1,5" Farb-LCD

Kameraeinheit

Betriebsspannung: ......DC 7,5V 300mA oder 1,5V AA-Alkalibatterien (4x)

Leistungsabgabe: ≤ 10 dBm

Temperaturbereich: 0 °C \~ 50 °C

Leistungsaufnahme: 2,2 W

Betriebsfrequenz: 2,4GHz \~ 2,465 GHz

Zwischenträgerfrequenz: 6,5 MHz

Mikrofonempfindlichkeit: 1 bis 2 Meter

Wichtige Informationen

• Bild- und Soundqualität werden durch Benutzung von Mikrowellenherden beeinflusst. Andere Wireless-Systeme (Bluetooth, Wireless LANs usw.) können die Qualität von Bild und Sound – und umgekehrt – ebenfalls nachteilig beeinflussen.
• Die Babykamera ist ein HF-basiertes Produkt. Daher kann ihre Leistung aufgrund derselben Störungstypen wie GSMs, portable Radios und andere HF-basierte Produkte leiden.
• Die Babykamera ist nicht auf nur ein Zimmer beschränkt. Sie können sie überall im Haus benutzen. Folglich kann jeder, der sich in der Nähe Ihres Hauses (bis zum maximalen Betriebsbereich) befindet und ebenfalls eine auf denselben Kanal eingestellte Babykamera besitzt, Ihr Baby beobachten und hören.
• Funkwellensicherheit: die eingeschaltete Babykamera überträgt und empfängt Funkwellen. Die Babykamera erfüllt die für sie definierten Standards.
• Die Babykamera hat einen Betriebsbereich bis zu ca. 100 Meter im Freien. Wände, Decken und sonstige große Gegenstände können den nutzbaren Betriebsbereich auf etwa 30 Meter im Haus beschränken, je nachdem, aus welchem Material die Wände bestehen.

Übertragungsbereich

Wie lautet der Übertragungsbereich eines Babymonitors im Zusammenhang mit der Umgebung?

Angegeben ist der offene Feldbereich eines spezifischen Monitors. Je nach der Umgebung und anderen Störfaktoren kann sich dieser Bereich reduzieren.

Trockene Materialien	Materialdicke	Permeabilität
Holz, Gips, Gipsplatten, Glas(ohne Metall oder Drähte, kein Blei)	< 30 cm	90 - 100%
Mauerstein, Sperrholz	< 30 cm	65 - 95%
Stahlbeton	< 30 cm	5 - 40%
Metallgitter, -stäbe	< 1 cm	0 - 10%
Metall-, Aluminiumblech	< 1 cm	0%

Bei nassen und feuchten Materialien kann die Reduktion bis zu 100% betragen.

Umweltinformationen

Entsorgung Ihres alten Geräts

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycelt und wieder verwendet werden können.

Befindet sich dieses Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies, dass für dieses Gerät die Europäischen Richtlinie 2002/96/EG gilt.

Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihrem Land.

Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.

• Die Babykamera mit einem feuchten Tuch reinigen.
- Verbrauchte Batterien auf umweltfreundliche Weise entsorgen.

Garantie und Kundendienst

Benötigen Sie weitere Informationen oder treten Probleme auf, wenden Sie sich bitte an Ihren Philips-Händler oder setzen Sie sich mit einem Philips Service-Center in Ihrem Land in Verbindung (Tel. Nr. 0180/5356767). Besuchen Sie auch die Philips Website www.philips.com

A. Camera

81 Technische gegevens
