Produkttyp	Babyphone (Babyüberwachung)
Marke	PHILIPS
Modell	SBCSC366
Stromversorgung Babyeinheit	Netzteil 9V DC 200mA oder 4 LR6 1,5V Batterien (nicht im Lieferumfang)
Stromversorgung Elterneinheit	Netzteil 9V DC 200mA über Ladestation oder wiederaufladbare NiCad-Akkus (im Lieferumfang)
Betriebsdauer Babyeinheit	Bis zu 30 Stunden mit Batterien
Betriebsdauer Elterneinheit	Bis zu 5 Stunden mit Batterien
Übertragungsfrequenzen	40,670 MHz / 40,695 MHz (2 wählbare Kanäle)
Maximale Reichweite	150 Meter im freien Feld
Sprachbereitschaftsmodus	Ja (VOICE) – automatische Übertragung bei Geräuschen
Gegensprechfunktion	Ja – TALK-Taste an Elterneinheit
Temperaturanzeige	Ja – integriertes Thermometer an Babyeinheit
Visueller Lautstärkeanzeiger	Ja – Leuchtstufen an Elterneinheit
Ladestation	Ja – für Elterneinheit, Ladezeit 12 bis 14 Stunden
Gürtelclip	Ja – abnehmbar an Elterneinheit
Mitgelieferte Batterien	4 NiCad 1,2V Akkus für Elterneinheit
Nicht mitgelieferte Batterien	4 LR6 1,5V Batterien für Babyeinheit
Lieferumfang	Babyeinheit, Elterneinheit, Ladestation, 2 Netzteile, Gürtelclip, 4 NiCad-Akkus
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Scheuermittel verwenden.
Sicherheit	Außerhalb der Reichweite von Kindern aufbewahren. Nicht in Bett oder Laufstall legen. Elterneinheit nur mit wiederaufladbaren NiCad-Akkus ersetzen.

Häufig gestellte Fragen - SBCSC366 PHILIPS

Wie installiere ich das Babyphone PHILIPS SBCSC366?

Schließen Sie das Netzteil an die Babyeinheit und die Ladestation für die Elterneinheit an. Stellen Sie die Babyeinheit in den VOICE-Modus in der Nähe des Babybetts und die Elterneinheit auf ON mit eingestellter Lautstärke. Stellen Sie sicher, dass die Kanalwähler auf derselben Position sind.

Wie verwende ich den Sprachbereitschaftsmodus?

Stellen Sie den Schalter der Babyeinheit auf VOICE. Das eingebaute Mikrofon erfasst Geräusche und überträgt automatisch an die Elterneinheit. Die grüne TRANSMIT-LED leuchtet während der Übertragung. Der Modus spart Batterien, da die Übertragung nur bei Geräuschen aktiviert wird.

Was tun, wenn der Empfang schlecht ist?

Versuchen Sie, den Kanal zu wechseln, indem Sie beide Schalter auf die andere Position (Kanal 1 oder 2) stellen. Bringen Sie die Elterneinheit näher an die Babyeinheit. Die maximale Reichweite beträgt 150 Meter unter idealen Bedingungen, kann aber durch Hindernisse verringert werden.

Wie verwende ich die Gegensprechfunktion?

Stellen Sie sicher, dass die Babyeinheit im ON-Modus ist (nicht VOICE). Halten Sie die TALK-Taste an der Elterneinheit gedrückt und sprechen Sie ins Mikrofon. Der Ton wird über den Lautsprecher der Babyeinheit wiedergegeben. Lassen Sie die Taste los, um wieder zuzuhören. Schalten Sie die Babyeinheit nach Gebrauch wieder auf VOICE, um Batterien zu sparen.

Wie lade ich die Elterneinheit auf?

Setzen Sie die Elterneinheit in die an das Stromnetz angeschlossene Ladestation. Die rote CHARGE-LED leuchtet auf. Eine vollständige Ladung (entladene Akkus) dauert 12 bis 14 Stunden. Die Einheit kann auch bei eingesetzten Akkus am Netz betrieben werden.

Was ist die maximale Reichweite des Babyphones?

Die maximale Reichweite beträgt 150 Meter im freien Feld ohne Hindernisse. Wände, Türen und andere Störungen können die Reichweite verringern. Für besseren Empfang bringen Sie die Einheiten näher zusammen.

Wie wechsle ich die Batterien der Babyeinheit?

Öffnen Sie das Batteriefach der Babyeinheit (siehe Abb. 3 der Anleitung). Legen Sie 4 LR6 1,5V Batterien (Alkali-Typ) unter Beachtung der Polarität ein. Die Batterien sind nicht im Lieferumfang enthalten. Verwenden Sie nur PHILIPS LR6 POWER LIFE Batterien für optimale Leistung.

Wie reinige ich das Babyphone?

Trennen Sie die Netzteile und entfernen Sie die Batterien. Reinigen Sie die Oberflächen mit einem weichen, trockenen Tuch. Verwenden Sie keine Scheuermittel, Lösungsmittel oder feuchte Tücher. Vermeiden Sie das Eindringen von Wasser in die Öffnungen.

Warum blinkt die rote POWER-LED und ein Piepton ertönt?

Dies zeigt an, dass die Batterien verbraucht sind und aufgeladen oder ersetzt werden müssen. Schließen Sie die Elterneinheit an die Ladestation an oder ersetzen Sie die Batterien der Babyeinheit durch neue.

Kann ich andere Batterien als NiCad in der Elterneinheit verwenden?

Nein, die Elterneinheit darf ausschließlich wiederaufladbare NiCad-Akkus (Typ R6) verwenden. Die Verwendung anderer Batterietypen kann das Gerät beschädigen. Die mitgelieferten NiCad-Akkus sind über die Ladestation aufladbar.

BEDIENUNGSANLEITUNG SBCSC366 PHILIPS

Deutsch......Seite 22

Illustrationen 3

Technische Daten 34-35

Deutsch

Technische gegevens....34-35

Nederlands

Svenska......sida 28

Illustrationer 3

Tekniska Data 34-35

Svenska

Suomi sivu 31

Kuvat....3

Tekniset tiedot 34-35

Suomi

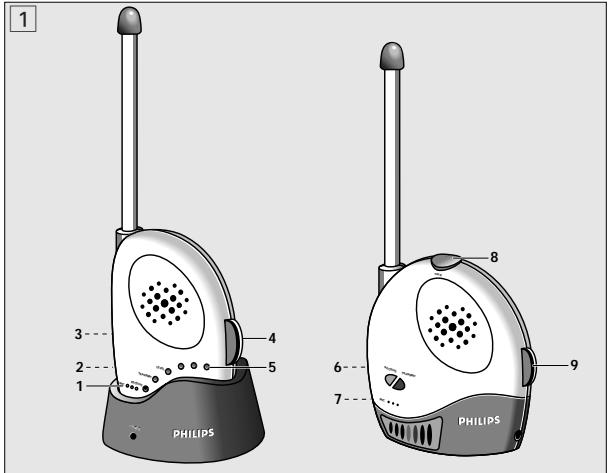

1 3 4 2 5 1 PHILIPS 8 6 9 7 PHILIPS

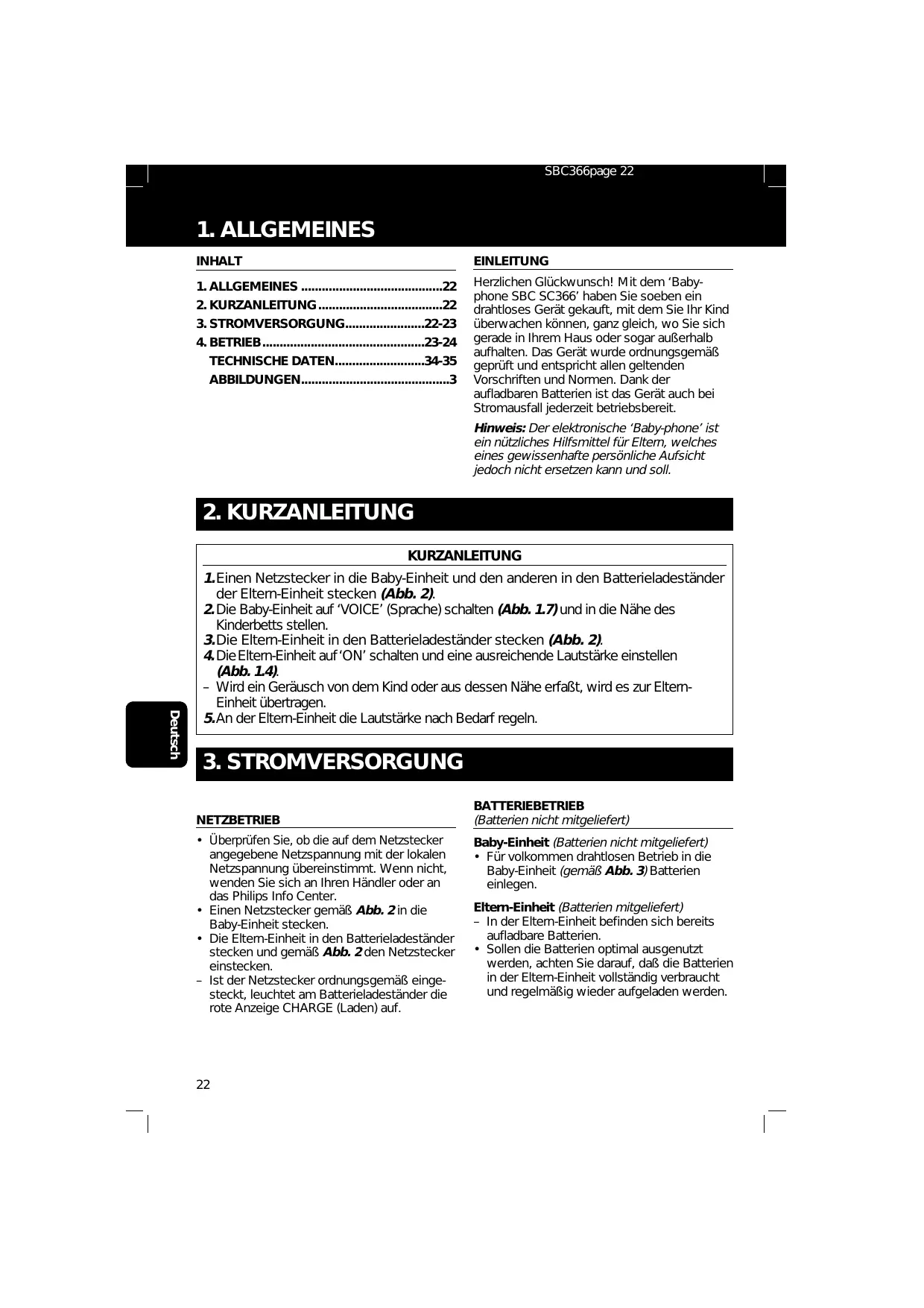

1. ALLGEMEINES ......22
2. KURZANLEITUNG....22
3. STROMVERSORGUNG......22-23
4. BETRIEB....23-24
   TECHNISCHE DATEN....34-35
   ABBILDUNGEN....3

EINLEITUNG

Herzlichen Glückwunsch! Mit dem 'Baby-phone SBC SC366' haben Sie soeben ein drahtloses Gerät gekauft, mit dem Sie Ihr Kind überwachen können, ganz gleich, wo Sie sich gerade in Ihrem Haus oder sogar außerhalb aufhalten. Das Gerät wurde ordnungsgemäß geprüft und entspricht allen geltenden Vorschriften und Normen. Dank der aufladbaren Batterien ist das Gerät auch bei Stromausfall jederzeit betriebsbereit.

Hinweis: Der elektronische 'Baby-phone' ist ein nützliches Hilfsmittel für Eltern, welches eines gewissenhafte persönliche Aufsicht jedoch nicht ersetzen kann und soll.

2. KURZANLEITUNG

KURZANLEITUNG

1. Einen Netzstecker in die Baby-Einheit und den anderen in den Batterieladeständer der Eltern-Einheit stecken (Abb. 2).
2. Die Baby-Einheit auf 'VOICE' (Sprache) schalten (Abb. 1.7) und in die Nähe des Kinderbetts stellen.
3. Die Eltern-Einheit in den Batterieladeständer stecken (Abb. 2).
4. Die Eltern-Einheit auf 'ON' schalten und eine ausreichende Lautstärke einstellen (Abb. 1.4).
5. Wird ein Geräusch von dem Kind oder aus dessen Nähe erfaßt, wird es zur Eltern-Einheit übertragen.
6. An der Eltern-Einheit die Lautstärke nach Bedarf regeln.

3. STROMVERSORGUNG

NETZBETRIEB

• Überprüfen Sie, ob die auf dem Netzstecker angegebene Netzspannung mit der lokalen Netzspannung übereinstimmt. Wenn nicht, wenden Sie sich an Ihren Händler oder an das Philips Info Center.
• Einen Netzstecker gemäß Abb. 2 in die Baby-Einheit stecken.
• Die Eltern-Einheit in den Batterieladeständer stecken und gemäß Abb. 2 den Netzstecker einstecken.
• Ist der Netzstecker ordnungsgemäß eingesteckt, leuchtet am Batterieladeständer die rote Anzeige CHARGE (Laden) auf.

BATTERIEBETRIEB

(Batterien nicht mitgeliefert)

Baby-Einheit (Batterien nicht mitgeliefert)

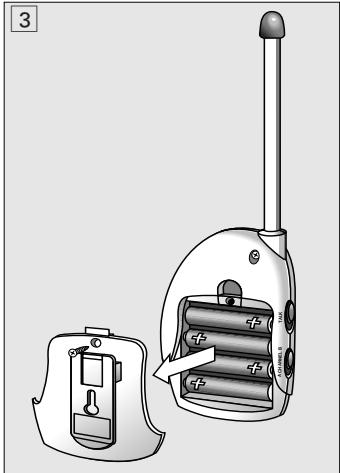

- Für volkommen drahtlosen Betrieb in die Baby-Einheit (gemäß Abb. 3) Batterien einlegen.

Eltern-Einheit (Batterien mitgeliefert)

- In der Eltern-Einheit befinden sich bereits aufladbare Batterien.

- Sollen die Batterien optimal ausgenutzt werden, achten Sie darauf, daß die Batterien in der Eltern-Einheit vollständig verbraucht und regelmäßig wieder aufgeladen werden.

3. STROMVERSORGUNG

Hinweise:

• Baby- und Eltern-Einheit zeigen an, wenn die Batterien verbraucht sind. In diesem Fall ertönt ein Piepton und die rote Anzeige 'POWER' beginnt zu blinken.
• Zum Schonen der Batterien sollten Sie die Einheiten über die Netzstecker an das Netz anschließen.
• Bei angeschlossenen Netzsteckern und eingelegten Batterien werden die Einheiten vom Netz gespeist. Bei Stromausfall schalten sie automatisch auf Batteriebetrieb um.

WICHTIG:

• In der Eltern-Einheit befinden sich bereits Batterien. Verwenden Sie NUR aufladbare NiCad-Batterien (R6). LEGEN SIE IN DIE ELTERN-EINHEIT KEINE ANDEREN BATTERIEN EIN!
• Verwenden Sie für die Baby-Einheit nur Originalbatterien PHILIPS LR6 POWERLIFE.

4. BETRIEB

BETRIEB (Abb. 4)

Baby-Einheit

• Überprüfen Sie, ob der Netzstecker ordnungsgemäß eingesteckt ist oder Batterien eingelegt sind.
• Legen Sie die Baby-Einheit in die Nähe des Kinderbetts. Achten Sie darauf, daß das Mikrophon optimal ausgerichtet ist, um Geräusche des Kindes aufzufangen.

WICHTIG!

Achten Sie darauf, daß die Baby-Einheit stets außerhalb der Reichweite des Kindes liegt. Legen Sie die Baby-Einheit nie in das Kinderbett oder Laufgitter!

• Den Betriebsartenschalter auf VOICE stellen (Abb. 1.7).
• Nimmt das eingebaute Mikrophon ein Geräusch auf, wird es automatisch von der Baby-Einheit übertragen. Die Übertragung endet, wenn kein Geräusch mehr registriert wird. Während der Übertragung leuchtet die grüne Anzeige TRANSMIT.
• Die Baby-Einheit verfügt auch über eine Taste für manuelles Senden (TALK Abb. 1.8). Diese Funktion ist sowohl in der Betriebsart VOICE als auch in OFF-Stellung möglich. Manuelles Senden:
  • Die Taste TALK drücken und halten und in das Mikrophon sprechen.
  – Die grüne Anzeige 'TRANSMIT' leuchtet.
• Die Sprachübertragung dauert solange, bis die Taste TALK losgelassen wird.

Eltern-Einheit

• Überprüfen Sie, ob der Netzstecker ordnungsgemäß in den Batterieladeständer eingesteckt ist oder Batterien eingelegt sind.
• Eingelegte aufladbare Batterien werden von der Eltern-Einheit nur genutzt, wenn der Strom ausfallt oder wenn die Einheit nicht in den Ständer eingesteckt ist.
  • Die Eltern-Einheit in den Batterieladeständer stecken und in der eigenen Nähe aufstellen.
• Ist der Netzstecker ordnungsgemäß eingesteckt, leuchtet am Batterieladeständer die rote Anzeige CHARGE auf.
• Die Eltern-Einheit in den Ständer stecken und in Hörreichweite aufstellen. Die Eltern-Einheit auf ON schalten und eine ausreichende Lautstärke einstellen (Abb. 1.4).
• Wird ein Geräusch von der Baby-Einheit empfangen, ist es über den eingebauten Lautsprecher der Elterneinheit zu hören.
  • Die Lautstärke nach Bedarf regeln.

Die Eltern-Einheit kontrolliert das empfangene Signal. Ist die Qualität schlecht, ist das Signal blockiert.

In diesem Fall ist folgendes zu tun:

• Stellen Sie die Eltern-Einheit näher an die Baby-Einheit, um den Geräuschempfang wiederherzustellen.
• Bei optimalen Bedingungen beträgt die maximale Entfernung 150 m.

Hinweise:

• Überprüfen Sie, ob die Baby-Einheit auf VOICE geschaltet ist!
• Achten Sie während des Betriebs auf genügende Entfernung zwischen Baby- und Eltern-Einheit. Anderenfalls kommt es zu Störungen (hohe Töne).

4. BETRIEB

WICHTIG!

Kontrollieren Sie vor Benutzung des Gerätes die Gerauschübertragung, um festzustellen, ob das Gerät funktioniert oder ob die Einheiten zu weit voneinander entfernt sind. Nach dieser ersten Kontrolle sollte die

Geräuschübertragung regelmäßig wie folgt überprüft werden:

Lassen Sie einen Erwachsenen sanft in die Baby-Einheit sprechen.

Aus dem Kinderzimmer gesendete Geräusche müssen über die Eltern-Einheit deutlich in einem anderen Zimmer hörbar sein.

KANALWAHL

- Zur drahtlosen Signalübertragung kann das Gerät zwei Kanäle nutzen. Ist die Tonqualität sehr schlecht oder werden andere Funksignale empfangen, probieren Sie bitte den anderen Übertragungskanal wie folgt aus:

- Schalten Sie den Kanalwähler an beiden Einheiten auf den anderen Kanal (Abb. 1.2 und 1.6).

Hinweis: Achten Sie stets darauf, daß der Kanalschalter an beiden Einheiten in derselben Stellung steht. So wird optimaler Empfang sichergestellt.

OPTISCHE GERÄUSCHANZEIGE

Die Eltern-Einheit verfügt über eine Geräuschanzeige, die die Eltern optisch darauf aufmerksam macht, daß das Baby schreit, ohne daß Geräusche über den Lautsprecher zu hören sind. Die optische Geräuschanzeige funktioniert wie folgt:

• Überprüfen Sie, ob die Baby-Einheit auf VOICE geschaltet ist.
  • Die Eltern-Einheit auf ON schalten und den Lautstärkeregler auf minimale Lautstärke stellen (Abb. 1.4).
  – Die rote Anzeige POWER leuchtet auf.
• Wird von der Baby-Einheit ein Geräusch empfangen, leuchten die grünen Geräuschanzeigen LEVEL (Abb. 1.5). Je lauter das Geräusch, um so mehr Anzeigen (LEDs) leuchten.

RAUMTEMPERATURANZEIGE

In die Baby-Einheit ist ein Thermometer eingebaut, mit dem die Temperatur im Kinderzimmer gemessen wird. Die grün angezeigte Temperatur ist die aktuelle Raumtemperatur.

AUFLADBARKEIT

Die Batterien der Eltern-Einheit sind aufladbar. Sind sie verbraucht, können sie im Batterieladeständer wie folgt problemlos aufgeladen werden:

• Überprüfen Sie, ob der Netzstecker ordnungsgemäß in den Batterieladeständer eingesteckt ist.
• Ist dies der Fall, leuchtet am Batterieladeständer die rote Anzeige CHARGE.
  • Die Eltern-Einheit in den Batterieladeständer stecken. Die Batterien werden nun aufgeladen.
• Bei vollkommen verbrauchten Batterien dauert das vollständige Aufladen bis zu 12 - 14 Stunden.

GEGENSPRECHFUNKTION

Die Eltern-Einheit verfügt auch über eine Gegensprechfunktion, d. h. die Eltern können über die Eltern-Einheit mit dem Kind sprechen. Der 'Baby-phone' verfügt somit über Eigenschaften einer Wechselsprechanlage. Diese Funktion wird wie folgt eingestellt:

• Den Empfänger an der Baby-Einheit auf ON schalten und mit dem Lautstärkeregler eine ausreichende Lautstärke einstellen (Abb. 1.9)
  • Die Taste TALK (Abb. 1.3) auf der Eltern-Einheit drücken und festhalten und deutlich in das Mikrophon sprechen (Abb. 1.1).
• Von der Eltern-Einheit wird das Signal gesendet. Über den Lautsprecher der Baby-Einheit ist das empfangene Signal zu hören.
  – Die Lautstärke nach Bedarf regeln.

Hinweise:

• Sprechen über die Eltern-Einheit ist nur möglich, wenn die Eltern-Einheit kein Signal empfängt!
• Die Baby-Einheit kann ein Signal nur empfangen, wenn sie nicht gerade Geräusche sendet.
• Schalten Sie den Empfänger der Baby-Einheit nach Nutzung der Gegensprechfunktion mit dem Lautstärke-regler wieder auf OFF (Abb. 1.9). So sparen Sie Strom.

GÜRTELHALTER

Sind die Batterien vollkommen geladen, können die Vorteile dieses drahtlosen Gerätes optimal genutzt werden. (Volle Bewegungsfreiheit in Wohnung, Haus und Garten. Mit dem Gürtelhalter kann die Einheit problemlos überall mit herumgetragen werden. Der Halter läßt sich leicht an der Eltern-Einheit anbringen und wieder abnehmen (Abb. 5).

1. ALGEMEEN

INHOUDSOPGAVE

1. ALGEMEEN ......25
2. VERKORTE HANDLEIDING .....25
3. STROOMVOORZIENING....25-26
4. BEDIENING....26-27 TECHNISCHE GEGEVENS....34-35 ILLUSTRATIES....3

INLEIDING

• 4 Batterien à 1,5 V, LR6 (nicht mitgeliefert)
• 4 Batterien à 1,5 V, NiCad (mitgeliefert)
• Netzstecker 9 V Gleichspannung, 200 mA (zwei Stecker mitgeliefert)
  Betriebsspannung: 6 - 9 V Gleichspannung
  Betriebszeit der Batterien:
• Sender: bis zu 30 Stunden
• Empfänger: bis zu 5 Stunden
  Sendefrequenz:
• 40,67 MHz / 40,695 MHz
