INSTRUKCJA OBSŁUGI SSVM 40 B2 SILVERCREST

Wskazówki dotyczące obsługi i bezpieczeństwa

CZ

STOJANOVÝ VENTILÁTOR

PL Wskazówki dotyczące obsługi i bezpieczeństwa Strona 38

CZ	Pokyny pro obsluhu a bezpečnostní pokyny	Strana	46
SK	Pokyny pre obsluhu a bezpečnostné pokyny	Strana 54
ES	Instrucciones de utilización y de seguridad	Página	62
DK	Brugs- og sikkerhedsanvisninger	Side	70
IT	Indicazioni per l’uso e per la sicurezza	Pagina	78
HU	Kezelési és biztonsági utalások	Oldal	86
SI	Navodila za upravljanje in varnostna opozorila	Stran	94

A

1 5 2 3 4 23 22 21 20 19 18 6 7 8 9 10 11 12 13

18 (× 4) 11 12 (× 2) 16 17 21 19

0 I II III 6 7 8 9 10 11 12 13 14 15 16 17

B

B 1 22

C

1. 17 16 13

17 16 15 14 13

D

10 13 2. 1. 11

E

Używane ostrzeżenia i symbole ...... Strona 39

Wstep ...... Strona 39

Użytkowanie zgodne z przeznaczeniem. ...... Strona 39

Zakres dostawy ...... Strona 39

Opis części. ...... Strona 40

Dane techniczne ...... Strona 40

Instrukcje bezpieczeństwa ...... Strona 41

Przed użyciem.... Strona 43

Rozpakowanie .... Strona 43

Montaż ...... Strona 43

Regulacja wysokości ...... Strona 43

Dostosowywanie nachylenia .... Strona 43

Obstuga...... Strona 44

Prędkość wentylatora. ...... Strona 44

Oscylacja. ...... Strona 44

Czyszczenie i konserwacja ...... Strona 44

Przechowywanie.... Strona 44

Utylizacja ...... Strona 44

Gwarancja. Strona 45

Sposób postępowania w przypadku naprawy gwarancyjnej. ...... Strona 45

Serwis.... Strona 45

Używane ostrzeżenia i symboleW tej instrukcji i na opakowaniu używane są poniższe ostrzeżenia:
	NIEBEZPIECZEŃSTWO! Ten symbol ze słowem „Niebezpieczeństwo” wskazuje na zagrożenie o wysokim stopniu ryzyka, które, jeśli się go nie uniknie, spowoduje śmierć lub poważne obrażenia.		RADA: Ten symbol ze słowem „Rada” zawiera dalsze użyteczne informacje.
			Niebezpieczeństwo - ryzyko porażenia prądem!
	OSTRZEŻENIE! Ten symbol ze słowem „Ostrzeżenie” wskazuje na zagrożenie o średnim stopniu ryzyka, które, jeśli się go nie uniknie, spowoduje śmierć lub poważne obrażenia.		Produkt stosować tylko w pomieszczeniach suchych.
			Nie wkładać palców przez siatkę.
	OSTROŻNIE! Ten symbol ze słowem „Ostrożnie” wskazuje na zagrożenie o niskim stopniu ryzyka, które, jeśli się go nie uniknie, spowoduje mate lub umiarkowane obrażenia.		Znak CE potwierdza zgodność z dyrektywami UE mającymi zastosowanie do produktu.

WENTYLATOR STOJACY

Wstep

Gratulujemy Państwu zakupu nowego produktu. Tym samym zdecydowali się Państwo na zakup produktu wysokiej jakości. Instrukcja obsługi jest częścią tego produktu. Zawiera ona ważne wskazówki dotyczące bezpieczeństwa, użytkowania i utylizacji. Przed pierwszym użyciem produktu należy zapoznać się ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Używać produktu wyłącznie zgodnie z jego poniżej opisanym przeznaczeniem. W przypadku przekazania produktu innej osobie należy dołączyć do niego całą jego dokumentację.

Użytkowanie zgodne z przeznaczeniem

Ten produkt jest przeznaczony do cyrkulacji powietrza chłodzącego. Zastosowania nie opisane w tej instrukcji mogą spowodować uszkodzenie produktu lub poważne obrażenia.

Ten produkt jest przeznaczony wyłącznie do użytku domowego; nie nadaje się do użytku komercyjnego.

Producent nie ponosi odpowiedzialności za szkody wynikłe z niewłaściwego użytkowania.

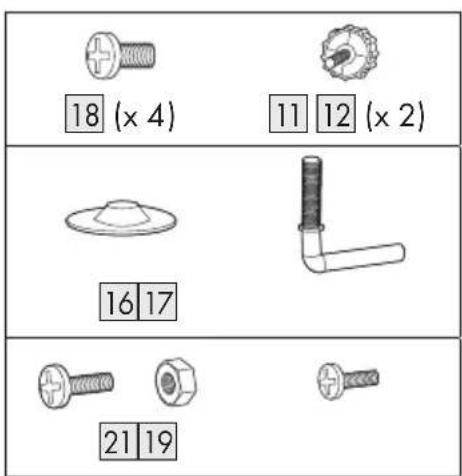

Zakres dostawy

■ Rozpakować produkt. Usunąć blokady transportowe.

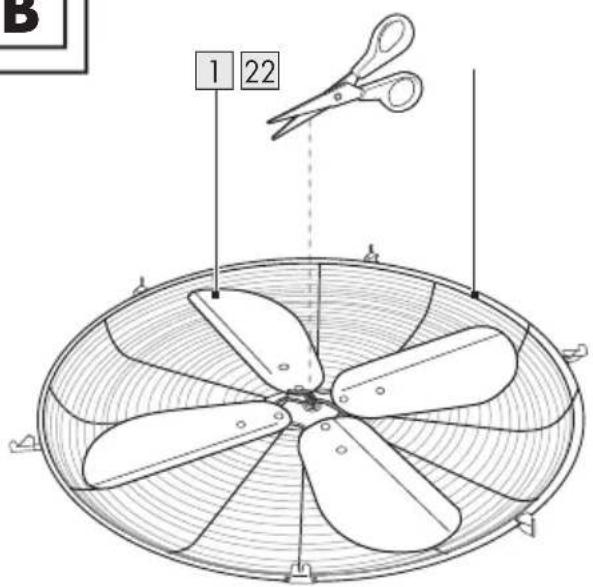

Potrzebne akcesoria: Nożyczki (rys. B)

Po rozpakowaniu produktu należy sprawdzić, czy produkt jest kompletny i w dobrym stanie. Przed użyciem usunąć wszystkie materiały opakowaniowe, w tym folie ochronne.

1 Korpus silnika (z górną rurą i 4 śrubami mocującymi)
1 Podstawa
1 Obciążnik podstawy
1 Przedłużka rurowa i rura dolna (z podkładką płaską i śrubą w kształcie litery L)
1 Siatka przednia (z nakrętką mocującą i śrubą mocującą)
1 Siatka tylna
1 Wirnik (ze śrubą mocującą)

RADA: Różne odłączane elementy dostarczane są w stanie zmontowanym (patrz akapit „Opis części”).

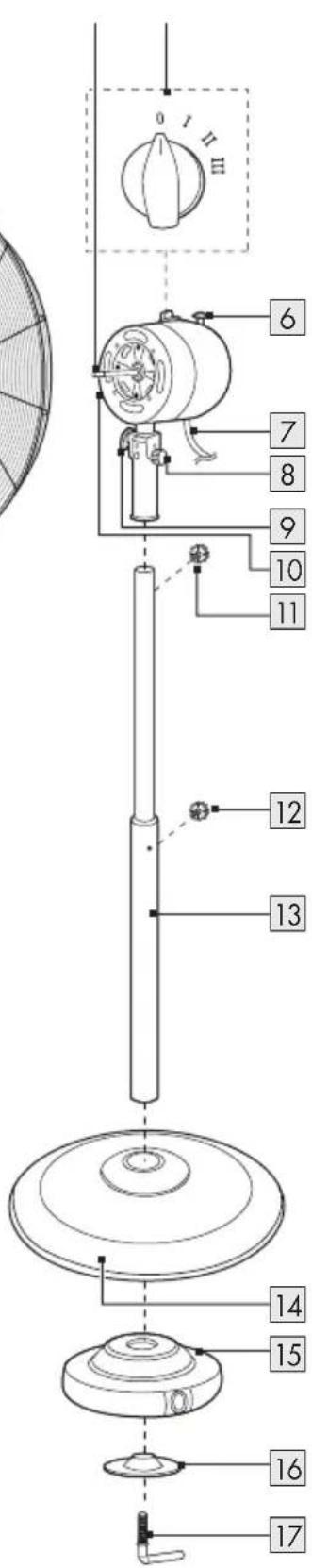

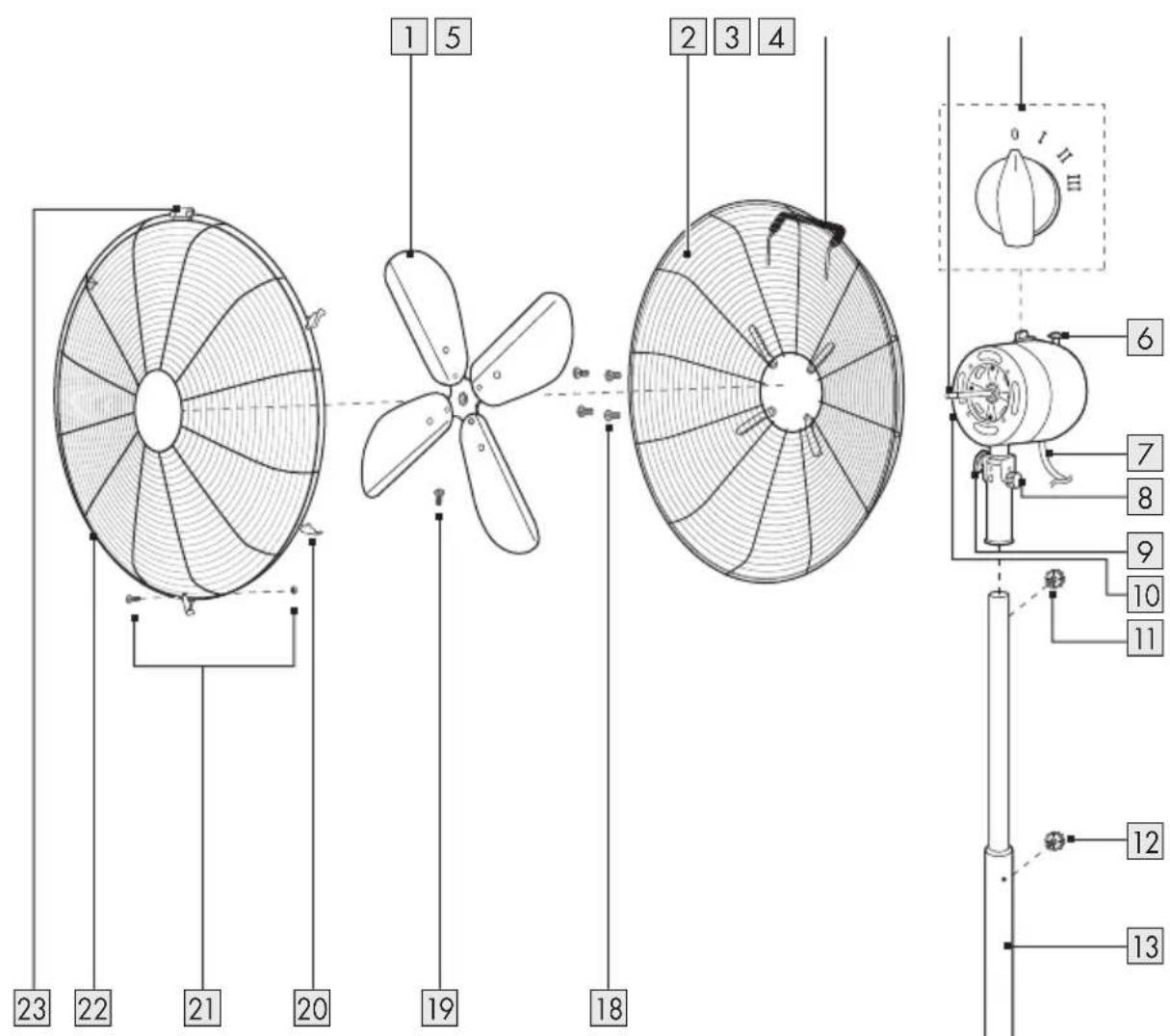

Opis części

Przed przeczytaniem rozwinąć złożoną stronę z rysunkami. Zapoznać się ze wszystkimi funkcjami tego produktu.

Rys. A

1	Wirnik
2	Siatka tylna
3	Uchwyt siatki
4	Watek silnika
5	Regulator prędkości (0, I, II, III)
6	Regulator oscylacji
7	Kabel zasilania z wtyczką sieciową
8	*Śruba i nakrętka
9	*Pokrętło (regulacji nachylenia)
10	Korpus silnika (z górną rurą)
11	*Śruba mocująca (uchwyt silnika)
12	*Pokrętło regulacji wysokości
13	Przedłużka rurowa
14	Podstawa
15	Obciążnik podstawy

16 *Podkładka płaska
17 *Śruba w kształcie litery L
18 *Śruba mocująca (M5 x 8 mm) (x 4) (siatki tylnej)
19 *Śruba mocująca (M4 x 8 mm) (wirnika)
20 Zaciski siatki (x 5)
21 *Nakrętka mocująca i śruba mocująca (M2,5 x 10 mm) (siatka)
22 Siatka przednia
23 Siatkowe zawieszenie

* zmontowane

Dane techniczne

Napięcie wejściowe: 220-240 V\~, 50-60 Hz Pobór mocy: 45 W

Opis Symbol Wartość Jednostka

Maksymalne natężenie przepływu wentylatora	F 70,52 m		3/min
Moc wentylatora	P	44,1	W
Wartość eksploatacyjna	SV	1,60	(m3/min)/W
Pobór mocy w trybie czuwania	PSB	0,0	W
Poziom mocy akustycznej wentylatora	LWA	65,13	dB(A)
Maksymalna prędkość powietrza	C	2,94	m/s
Norma dla pomiaru wartości eksploatacyjnej	IEC 60879:1986 (kor. 1992)
Dodatkowych informacji udzielają	OWIM GmbH & Co. KG Stiftsbergstraße 1 74167 Neckarsulm NIEMCY www.owim.com

Instrukcje bezpieczeństwa

PRZED UŻYCIEM PRODUKTU ZAPOZNAĆ SIE ZE WSZYSTKIMI INFORMACJAMI O BEZPIECZEŃSTWIE ORAZ INSTRUKCJĄ UŻYTKOWANIA! PRZEKAZUJĄC PRODUKT INNYM OSOBOM, NALEŻY DOŁĄCZYĆ WSZYSTKIE DOKUMENTY!

Uszkodzenia powstałe w wyniku nieprzestrzegania niniejszej instrukcji obsługi nie są objęte gwarancją! Nie ponosimy żadnej odpowiedzialności w przypadku wystąpienia szkód wtórnych! Nie bierzemy odpowiedzialności za uszkodzenia mienia lub obrażenia ciała, powstałe w wyniku niewłaściwego użytkowania lub nieprzestrzegania instrukcji bezpieczeństwa!

Dzieci i osoby z ograniczeniami

⚠️NIEBEZPIECZEŃSTWO! Ryzyko uduszenia!

Nie zostawiać dzieci bez nadzoru w pobliżu materiałów pakunkowych.

Materiały pakunkowe grożą zadławieniem. Dzieci często nie są w stanie ocenić związanych z tym niebezpieczeństw. Zawsze trzymać dzieci z dala od materiałów pakunkowych.

Produkt ten może być używany przez dzieci w wieku powyżej 8 lat i osób o ograniczonych zdolnościach fizycznych, zmystowych lub umystowych lub braku doświadczenia i wiedzy, gdy jest nadzorowany lub pouczony o bezpiecznym użyciu produktu i wynikających z niego niebezpieczeństwach.

Czyszczenia i prac konserwacyjnych nie mogą przeprowadzać dzieci pozostawione bez nadzoru.

Dzieci nie mogą bawić się produktem.

Bezpieczeństwo elektryczne ⚠OSTRZEŻENIE! Ryzyko zranienia! Przed czyszczeniem i gdy produkt nie jest używany należy go wyłączyć i odłączyć od gniazdka elektrycznego.

⚠OSTRZEŻENIE! Ryzyko porażenia prądem!

Upewnić się, że napięcie znamionowe podane na tabliczce znamionowej jest zgodne z napięciem sieci zasilającej.

⚠OSTRZEŻENIE! Ryzyko porażenia prądem!

W przypadku uszkodzenia kabla zasilania tego produktu musi on zostać wymieniony przez producenta lub jego serwis klientowski lub też osobę posiadającą podobne kwalifikacje. Pozwoli to uniknąć zagrożeń.

⚠OSTROŻNIE! Ryzyko

zranienia! Nigdy nie używać produktu z uszkodzoną siatka ochronną lub bez niej.

⚠OSTROŻNIE! Ryzyko

zranienia! Podczas

użytkowania trzymać ręce, włosy, ubranie i inne przedmioty z dala od siatki zabezpieczającej, aby uniknąć obrażeń lub uszkodzenia produktu.

Obstuga

■ Produkt stosować tylko w pomieszczeniach suchych.
■ Chronić produkt, kabel zasilania i
wtyczkę sieciową przed kurzem, bezpośrednim działaniem promieni słonecznych, kapiącą i pryskającą wodą.

⚠OSTROŻNIE! Ryzyko

zranienia! Przed zdjęciem siatki ochronnej zawsze odłączać produkt od źródła zasilania.

Przed użyciem

- Rozpakowanie

■ Usunąć opakowanie. Sprawdzić, czy produkt nie jest uszkodzony.

Montaż

■ Potrzebne akcesoria: Śrubokręt krzyżakowy
Liczba osób wymaganych do montażu: 1 osoba dorosta

Rys. Krok

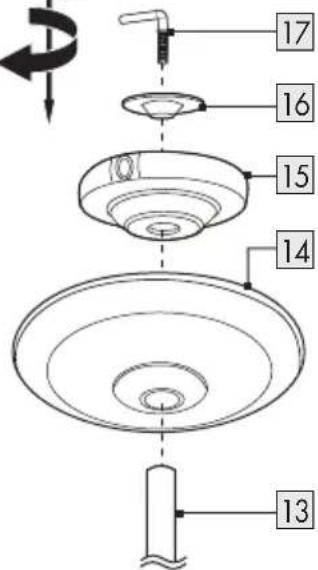

C	1. Przedłużkę rurową 13 odwrócić tak,aby śruba w kształcie litery L 17 była skierowana do góry.2. Śrubę w kształcie litery L 17 i podkładkę płaską 16 wyjąć z przedłużki rurowej 13 .3. Podstawę 14 i obciążnik podstawy 15 umieścić na przedłużce rurowej 13 .4. Zamocować podkładkę płaska 16 i śrubę w kształcie litery L 17 .

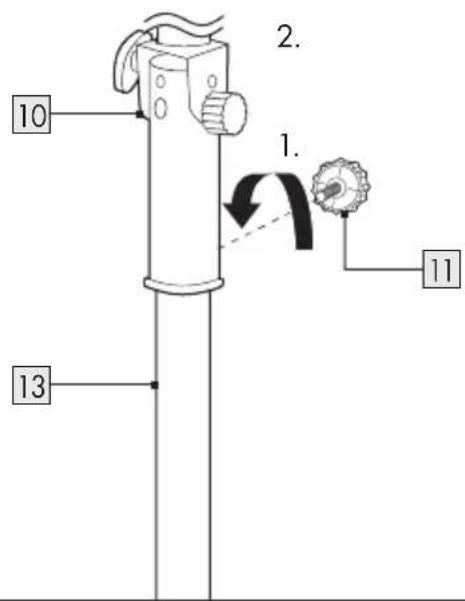

D	1. Odwrócić części zmontowane w poprzednim kroku. Podstawę 14 postawić na podłodze.2. Na przedłużce rurowej 13 poluzować śrubę mocującą 11 .3. Górny drążek korpusu silnika 10 umieścić na przedłużce rurowej 13 . Dopasować otwór z tytu. Dokręcić śrubę mocującą (wspornik silnika) 11 .
E	Odkręcić śruby mocujące (M5 x 8 mm) (x 4) (na siatce tylnej) 18 od korpusu silnika 10 .
F	1. Uchwyt siatki 3 skierować w górę i do tyłu. Przymocować siatkę tylną 2 do korpusu silnika (z górną rurą) 10 .2. Do zamocowania użyć 4 śrub mocujących 18 .
G	Wpust na wałku silnika 4 ustawić tak, aby był skierowany ku górze.

Rys. Krok

1.	Śrubę mocującą 19 wykręcić zwirnika 1 (śruba mocująca jest wstępniewkręcona w wirnik).Wirnik osadzić na wałku silnika 4 (tytwirnika ze śrubą mocującą skierowanymusi być w stronę korpusu silnika (z górnąrurą) 10).
2.	Dokręcić śrubę mocującą (M4 x 8 mm)(wirnik) 19.

1. Na siatce przedniej 22 otworzyć zaciski siatki (x 5) 20.
2. Poluzować nakrętkę mocującą i śrubę mocującą (M2,5 x 10 mm) (siatka) 21 siatki przedniej 22.
3. Siatkowe zawieszenie 23 siatki przedniej 22 przymocować do siatki tylnej 2.
   ① RADA: Zaciski siatki (x 5) 20 muszą pasować do ramy siatki tylnej 2.

Włożyć śrubę mocującą 21. Dokręcić nakrętkę mocującą 21. Zamknąć zaciski siatki (x 5) 20 na ramie siatki.

Regulacja wysokości

Poluzować pokrętło regulacji wysokości 12 (na przedłużce rurowej 13), kręcząc w kierunku przeciwnym do ruchu wskazówek zegara.
Ustawić długość przedłużki rurowej 13.
Pokrętło regulacji wysokości 12 przekręcić zgodnie z ruchem wskazówek zegara.

Dostosowywanie nachylenia

Poluzować pokrętło (regulacja nachylenia) 9.
■ Ręcznie ustawić kąt pochylenia.
Mocno dokręcić pokrętło (regulacja nachylenia) 9.
Nie regulować nachylenia, gdy produkt działa.

i RADA: Śruba i nakrętka 8 stuża do regulacji nachylenia. Podczas regulacji kąta nachylenia nie usuwać śruby ani nakrętki.

Obstuga

Produkt umieścić na płaskiej, stabilnej powierzchni.

Wtyczkę sieciową 7 podłączyć do gniazdka sieciowego.

Prędkość wentylatora

Przekręcić pokrętło regulatora prędkości 5, aby włączyć lub wyłączyć produkt i ustawić prędkość wentylatora:

Pozycja Funkcja

0	Wyłączony
I	Mała prędkość wentylatora
II	Średnia prędkość wentylatora
III	Maksymalna prędkość wentylatora

Oscylacja

■ Ustawić regulator oscylacji 6:

Położenie regulatora

Oscylacja podczas pracy

Wyciągnięty Wyłączony

Wciśnięty Zat.

Czyszczenie i konserwacja

Przed czyszczeniem: Pokrętło regulatora prędkości 5 ustawić w pozycji 0. Wtyczkę sieciową 7 wyjąć z gniazdka sieciowego.
Czyścić produkt lekko zwilżoną ściereczką.
Nie wolno dopuścić, aby woda lub inne płyny dostaty się do korpusu silnika 10.

⚠ OSTRZEŻENIE! Nie zanurzać części elektrycznych produktu w wodzie ani w innych płynach. Nigdy nie trzymać produktu pod bieżącą wodą.

Nie wolno demontować ani przedniej ani siatki tylnej 2 22.

Siatki 2 22 czyścić wyłącznie odkurzaczem i wilgotną szmatką.

Przechowywanie

Przechowywać produkt w oryginalnym opakowaniu, gdy nie jest używany.
Produkt przechowywać w suchym, niedostępnym dla dzieci miejscu.

Utylizacja

Opakowanie wykonane jest z materiałów przyjaznych dla środowiska, które można przekazać do utylizacji w lokalnym punkcie przetwarzania surowców wtórnych.

Przy segregowaniu odpadów prosimy zwrócić uwagę na oznakowanie materiałów opakowaniowych, oznaczone są one skrótami (a) i numerami (b) o następującym znaczeniu: 1–7: Tworzywa sztuczne / 20–22: Papier i tektura / 80–98: Materiały kompozytowe.

Produkt i materiał opakowania nadają się do ponownego przetworzenia, należy je zutylizować osobno w celu lepszego przetworzenia odpadów. Logo Triman jest ważne tylko dla Francji.

Informacji na temat możliwości utylizacji wyeksploatowanego produktu udziela urząd gminy lub miasta.

Z uwagi na ochronę środowiska nie wyrzucać urządzenia po zakończeniu eksploatacji do odpadów domowych, lecz prawidłowo zutylizować. Informacji o punktach zbiorczych i ich godzinach otwarcia udziela odpowiedni urząd.

Gwarancja

Produkt wyprodukowano według wysokich standardów jakości i poddano skrupulatnej kontroli przed wysytką. W przypadku wad produktu nabywcy przystugują ustawowe prawa. Gwarancja nie ogranicza ustawowych praw nabywcy produktu.

Produkt objęte jest 3 gwarancją, licząc od daty zakupu. Gwarancja wygasa w razie zawinionego przez użytkownika uszkodzenia produktu, niewłaściwego użycia lub konserwacji.

W przypadku wystąpienia w ciągu 3 lat od daty zakupu wad materiałowych lub fabrycznych, dokonujemy - według własnej oceny - bezpłatnej naprawy lub wymiany produktu.

Świadczenie gwarancyjne obejmuje wady materiałowe i fabryczne. Gwarancja nie obejmuje części produktu ulegających normalnemu zużyciu, uznawanych za części zużywalne (np. baterie) oraz uszkodzeń części tamliwych, np. przełączników, akumulatorów lub wykonanych ze szkła.

Zgodnie z Kodeksem Cywilnym art. 581 §1 wraz z wymianą urządzenia lub ważnej części czas gwarancji rozpoczyna się na nowo.

- Sposób postępowania w przypadku naprawy gwarancyjnej

Aby zapewnić szybkie rozpatrzenie Państwa wniosku, prosimy stosować się do następujących wskazówek:

Przed skontaktowaniem się z działem serwisowym należy przygotować paragon i numer artykułu (IAN 384798_2107) jako dowód zakupu.

Numery artykułów można znaleźć na tabliczce znamionowe, na grawerunku, na stronie tytułowej jego instrukcji (na dole po lewej stronie) lub jako naklejkę na stronie odwrotnej lub spodniej.

W razie wystąpienia błędów w działaniu lub innych wad, należy skontaktować się najpierw z wymienionym poniżej działem serwisowym telefonicznie lub pocztą elektroniczną.

Produkt uznany za uszkodzony można następnie z dotączeniem dowodu zakupu (paragonu) i podaniem, na czym polega wada i kiedy wystąpiła, przestać bezpłatnie na podany Państwu adres serwisu.
