Typ produktu	Pompa do oczka wodnego
Marka	Oase
Model	AquaMax Eco Titanium 31000
Wymiary (Dł × Szer × Wys)	275 × 175 × 200 mm
Waga	9,2 kg
Napięcie zasilania	220-240 V AC, 50/60 Hz
Pobór mocy	35-170 W
Maks. wydajność tłoczenia	31 500 l/h
Maks. wysokość tłoczenia	3,3 m
Maks. głębokość zanurzenia	4 m
Długość kabla	10 m
Dopuszczalna temperatura wody	+4 do +35 °C
Maks. temperatura otoczenia (instalacja na sucho)	+30 °C (naturalna konwekcja), +40 °C (wymuszone chłodzenie)
Przyłącza wlot/wylot	Gwint G2 1/2, dla rury DN63
Maks. średnica zanieczyszczeń	6 mm
Funkcje inteligentne	SFC (Seasonal Flow Control), EFC (Environmental Function Control)
Zgodność sterowania	Eco Control, InScenio FM-Master, Garden Controller (przez OASE Control)
Stopień ochrony	IP68 (wodoszczelny do 4 m)
Materiał obudowy	Tytan (korpus pompy)
Konserwacja i czyszczenie	Czyścić co najmniej 2 razy w roku czystą wodą; w przypadku kamienia używać PumpClean OASE
Części zużywające się	Jednostka robocza, łożysko w bloku silnika
Bezpieczeństwo	Ochrona wyłącznikiem różnicowoprądowym (30 mA), nie używać w naturalnym basenie, minimalna odległość 0,2 m dla implantów serca
Zastosowanie	Pompowanie wody stawowej dla filtrów, kaskad, strumieni; nie używać do wody pitnej, chemikaliów ani łatwopalnych cieczy

Często zadawane pytania - AquaMax Eco Titanium 31000 OASE

Jak zainstalować pompę AquaMax Eco Titanium 31000 ?

Pompę można zainstalować jako zanurzeniową (w wodzie) lub na sucho (poza wodą). W przypadku instalacji zanurzeniowej ustaw ją poziomo na stabilnym podłożu, w razie potrzeby przykręć stopkę i upewnij się, że jest całkowicie zanurzona. Instalując na sucho, zamontuj ją poziomo na stałym podłożu, chroń przed słońcem i przestrzegaj maksymalnej temperatury otoczenia. Odległość między wodą a gniazdkami musi wynosić co najmniej 2 m.

Czy mogę używać tej pompy w wodzie morskiej?

Tak, woda morska jest dopuszczalna przy zawartości soli do 4% i temperaturze od +4 do +28 °C. Jednak woda morska może zmienić wygląd urządzenia; te zmiany nie są objęte gwarancją.

Czym jest funkcja SFC (Seasonal Flow Control)?

Funkcja SFC automatycznie dostosowuje przepływ lub wysokość tłoczenia w zależności od temperatury wody. Rozróżnia trzy tryby: zima (<10 °C), okres przejściowy (10-17 °C) i lato (>17 °C). Wspomaga to biologię stawu. Domyślnie jest wyłączona i powinna być włączona tylko wtedy, gdy pompa jest zanurzona.

Jak wyczyścić pompę?

Przed czyszczeniem odłącz wtyczkę sieciową. Czyść urządzenie co najmniej dwa razy w roku czystą wodą i miękką szczotką. W przypadku uporczywego kamienia użyj środka czyszczącego PumpClean OASE lub domowego detergentu bez octu i chloru. Po czyszczeniu dokładnie spłucz czystą wodą.

Czy pompa jest odporna na mróz?

Nie, urządzenie nie jest odporne na mróz. W przypadku mrozu należy je zdemontować i przechowywać w miejscu zabezpieczonym przed mrozem. Optymalną metodą jest dokładne wyczyszczenie pompy, sprawdzenie uszkodzonych części, a następnie przechowywanie jej zanurzonej w miejscu bez mrozu.

Jakie akcesoria są potrzebne do korzystania ze zdalnego sterowania?

Do indywidualnego sterowania wymagany jest akcesorium Eco Control. Do zarządzania wieloma urządzeniami użyj InScenio FM-Master lub Garden Controller Home/Cloud, które umożliwiają sterowanie do 10 urządzeniami kompatybilnymi z OASE Control za pomocą aplikacji. Na końcu sieci wymagany jest rezystor końcowy (dołączony do kontrolera).

Jak podłączyć pompę do sieci OASE Control?

Użyj złącza sterującego na pompie. Podłącz złącze lub załóż nasadkę ochronną, aby zapobiec przedostawaniu się wody. Uszczelka gumowa musi być czysta i w dobrym stanie. Dokręć dwie śruby złącza. Sieć OASE Control musi być zakończona rezystorem końcowym (dostarczonym z InScenio FM-Master).

Co zrobić, jeśli pompa nie uruchamia się?

Najpierw sprawdź napięcie sieciowe i czy wtyczka jest prawidłowo podłączona. Jeśli pompa nie tłoczy, wyczyść ją, aby usunąć zanieczyszczenia. Jeśli jednostka robocza jest zablokowana, odłącz wtyczkę, usuń przeszkodę i podłącz ponownie. W przypadku pracy na sucho pompa zatrzymuje się automatycznie po 60-120 sekundach; zanurz ją całkowicie.

Czy można uruchomić pompę bez sterowania?

Tak, pompa może pracować bez sterowania. W takim przypadku pracuje stale na pełnych obrotach. Aby ją uruchomić, wystarczy podłączyć wtyczkę sieciową. Do regulacji przepływu potrzebne jest sterowanie (Eco Control lub inne).

Jaka jest maksymalna dopuszczalna temperatura wody?

Dla instalacji zanurzeniowej dopuszczalna temperatura wody wynosi od +4 do +35 °C. Powyżej tego zakresu pompa może się przegrzać i automatycznie zatrzymać. Przy instalacji na sucho maksymalna temperatura otoczenia wynosi +30 °C (naturalna konwekcja) lub +40 °C (z wymuszonym chłodzeniem).

INSTRUKCJA OBSŁUGI AquaMax Eco Titanium 31000 OASE

PL Instrukcja użytkowania

CS Návod k použití

Przed włożeniem rąk do wody należy odłączyć od sieci prądowej wszystkie urządzenia elektryczne znajdujące się w wodzie. W przeciwnym razie grożą ciężkie obrażenia a nawet śmiertelne w wyniku porażenia prądem.
Urządzenie może być używane przez dzieci od 8 lat i ponadto przez osoby o ograniczonych fizycznych i umysłowych zdolnościach, albo nie posiadających niezbędnego doświadczenia i wiedzy, gdy będą one pod nadzorem osoby odpowiedzialnej za bezpieczeństwo użytkowania tego urządzenia lub zostaną odpowiednio przez nią poinstruowane i poinformowane o wynikających stąd zagrożeniach. Dzieciom zabrania się zabawy z tym urządzeniem. Czyszczenie ani czynności serwisowe użytkownika nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.

Przepisy bezpieczeństwa

Przyłącza elektryczne

• W stosunku do instalacji elektrycznych na zewnątrz budynków obowiązują specjalne przepisy. Wykonanie instalacji elektrycznej jest dozwolone tylko specjalistom elektrykom.

• Specjalistą elektrykiem jest osoba, która w oparciu o swoje wykształcenie, wiedzę i doświadczenie jest uprawniona do wykonania instalacji elektrycznych na zewnątrz budynków. Ponadto potrafi rozpoznać możliwe zagrożenia i przestrzega regionalnych i krajowych norm, przepisów i zarządzeń.
  — W przypadku pytań i problemów należy zwrócić się do specjalisty elektryka.

• Urządzenie podłączyć tylko wtedy, gdy parametry elektryczne urządzenia i zasilania energią są zgodne.

• Urządzenie może być podłączane tylko do prawidłowo zainstalowanego gniazdka.
• Urządzenie musi być zabezpieczone poprzez wyłącznik różnicowo-prądowy (RCD), ze znamionowym prądem upływowym wynoszącym maksymalnie 30 mA.
• Przedłużacze przewodów i rozdzielacze prądu (np. listwy z gniazdkami) muszą być przeznaczone do użytkowania na wolnym powietrzu (zabezpieczone przed rozpryskami wody).
• Otwarte gniazdka i wtyczki należy chronić przed wilgocią.

Bezpieczna eksploatacja

• Nie używać tego urządzenia, gdy przewody elektryczne lub obudowa są uszkodzone.
• Jeśli kabel zasilający urządzenia jest uszkodzony, należy je zutylizować. Kabla zasilającego nie można wymienić.
• Zespół wirnika w urządzeniu posiada magnes wytwarzający silne pole magnetyczne, które może negatywnie wpłynąć na stymulatory pracy serca lub implantowane defibrylatory (ICD). Pomiędzy implantem a magnesem należy utrzymywać odstęp co najmniej 0,2 m.
• Nie podnosić ani nie ciągnąć urządzenia za przewód elektryczny.
• Przewody należy układać w sposób zabezpieczający je przed uszkodzeniami i tak, żeby uniknąć możliwości potknięcia się o nie.
• Nigdy nie dokonywać przeróbek technicznych urządzenia na własną rękę.
• Przy urządzeniu wykonywać tylko te czynności, które są opisane w tej instrukcji.
• Należy stosować tylko oryginalne części zamienne i akcesoria.
• W razie wystąpienia problemów prosimy zwrócić się do autoryzowanego serwisu lub do firmy OASE.

Zastosowanie zgodne z przeznaczeniem

Wyrób opisywany w niniejszej instrukcji należy użytkować wyłącznie w następujący sposób:

• Do pompowania zwykłej wody stawowej do układów filtrów, wodospadów i strumieni.
• W warunkach zgodnych z danymi technicznymi.
• W warunkach dotrzymywania dozwolonych parametrów wody.

W stosunku do tego urządzenia obowiązują następujące ograniczenia:

• Nie użytkować w stawach kąpielowych.
• Nigdy nie używać do pompowania innych cieczy niż woda.
• Nigdy nie użytkować urządzenia bez przepływu wody.
• Nie użytkować połączeniu z chemikaliami, artykułami spożywczymi, substancjami łatwopalnymi lub wybuchowymi.
• Nie podłącać do domowej instalacji wodnej.
• Nie nadaje się do celów rzemieślniczych ani przemysłowych.
• Według EMV (tolerancja elektromagnetyczna) urządzenie spełnia wymagania klasy A. W obrębie obszaru zamieszkałego urządzenie stanowić źródło zakłóceń elektromagnetycznych. Do obowiązku użytkownika należy podjęcie stosownych działań zapobiegawczych.

Opis produktu

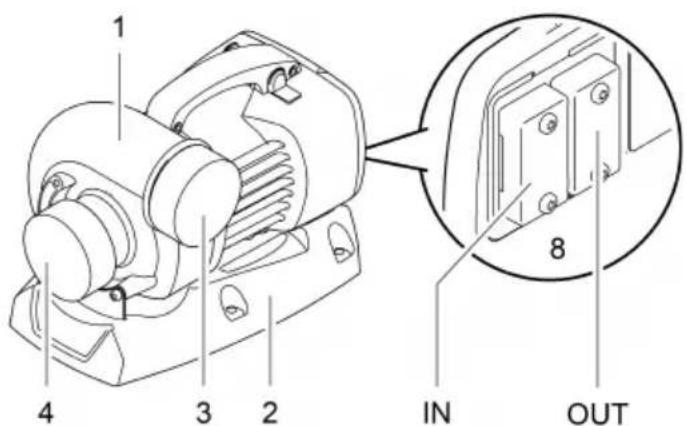

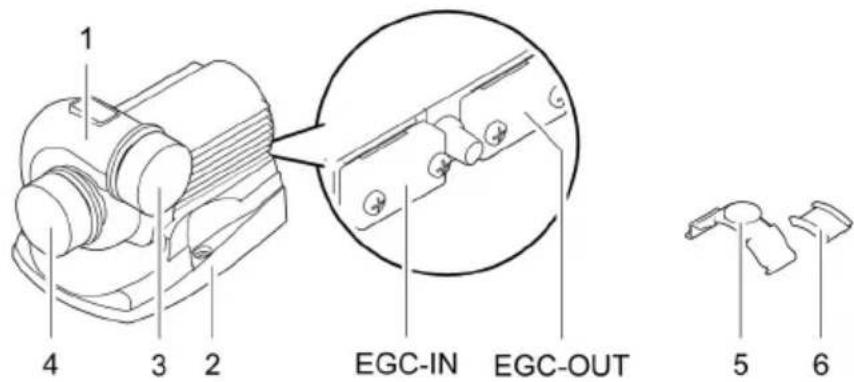

Przegląd

AquaMax Eco Titanium 31000

AquaMax Eco Titanium 31000

AquaMax Eco Titanium 51000

	31000	51000	81000	Opis
1	•	•	•	Obudowa pompyObudowę pompy można przekręcić o 90°.
2	•	•	•	Podstawa urządzeniaZapewnia stabilne ustawienie, przymocowanie śrubami do podłoża jest możliwe.
3	•	•	•	Wylot(króciec ciśnieniowy)	Starannie przechowywać kołpaki ochronne.W celu zabezpieczenia przed ciężkimi obrażeniami w czasie pracy pompy, w miejsce zdemontowanej rury należy natychmiast na-łożyć kołpak ochronny.
4	•	•	•	Wlot(króciec ssania)
5	•	-	-	Nasadka zaciskowa do przymocowania OASE Eco Control
6	•	-	-	Element gumowy dla nasadki zaciskowej
7 - -			•	Podstawka gumowaDo zdejmowania na czas, gdy stopa urządzenia ma być przykręcona
8	•	•	•	Podłączenie sterownikaDo obsługi pompy wymagany jest sterownik OASE Eco Control (akcesoria).Pompę można alternatywnie podłączyć w układzie sieciowym OASE Control.Informacje o OASE Control znajdują się pod adresem www.oase.com.

Symbole na urządzeniu

IP68

Urządzenie jest pyłoszczelne i wodoszczelne aż głębokości 4 m.

Urządzenie należy chronić przed bezpośrednim działaniem promieni słonecznych.

Nie wyrzucać tego urządzenia do zwykłych odpadów komunalnych.

Przeczytaj instrukcję użytkowania.

Seasonal Flow Control (SFC)

Funkcja SFC reguluje inteligentnie natężenie przepływu lub wysokość pompowania na podstawie temperatury wody. Dzięki temu wydajność pompy przystosowuje się przez cały rok do warunków ekologicznych panujących w stawie, wspomaga biologię stawu poprzez zależny od temperatury obieg wody (tryb zimowy, tryb przejściowy i tryb letni).

• Przy aktywnej funkcji SFC pompa rozróżnia między ...
  – trybem zimowym (temperatura wody niższa niż +10 °C)
  – trybem przejściowym (temperatura wody w zakresie od +10 do +17 °C)
  – trybem letnim (temperatura wody wyższa niż +17 °C)
  Odpowiednie charakterystyki są podane na stronie www.oase.com w dziale "Pompy stawowe".

• Aktywowanie funkcji SFC jest dozwolone tylko przy zanurzonym ustawieniu!

• W przypadku zastosowania skimmera lub filtra peryferyjnego - w zależności od urządzenia - może być wskazane wyłączenie funkcji SFC.
• W stanie fabrycznym funkcja SFC jest nieaktywna.

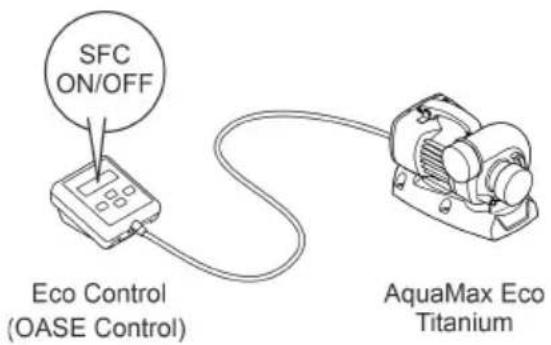

Włączenie / wyłączenie

AMX0181

PL

Ustawienie i podłączenie

Pompę można ustawić w pozycji zanurzonej (w wodzie) albo w suchym miejscu (na zewnątrz stawu).

OSTRZEŻENIE

Śmierć lub ciężkie obrażenia ciała w razie eksploatacji urządzenia w stawie pływackim. Uszkodzenie elementów elektrycznych urządzenia spowoduje, że woda zacznie przewodzić prąd elektryczny o niebezpiecznym napięciu.

▶ Urządzenie użytkować tylko wtedy, gdy nikt nie przebywa w wodzie.

① Chronić podzespoły urządzenia przed dłuższym bezpośrednim nasłonecznieniem, ponieważ może to spowodować ich uszkodzenie W razie potrzeby zastosować osłonę ochronną.

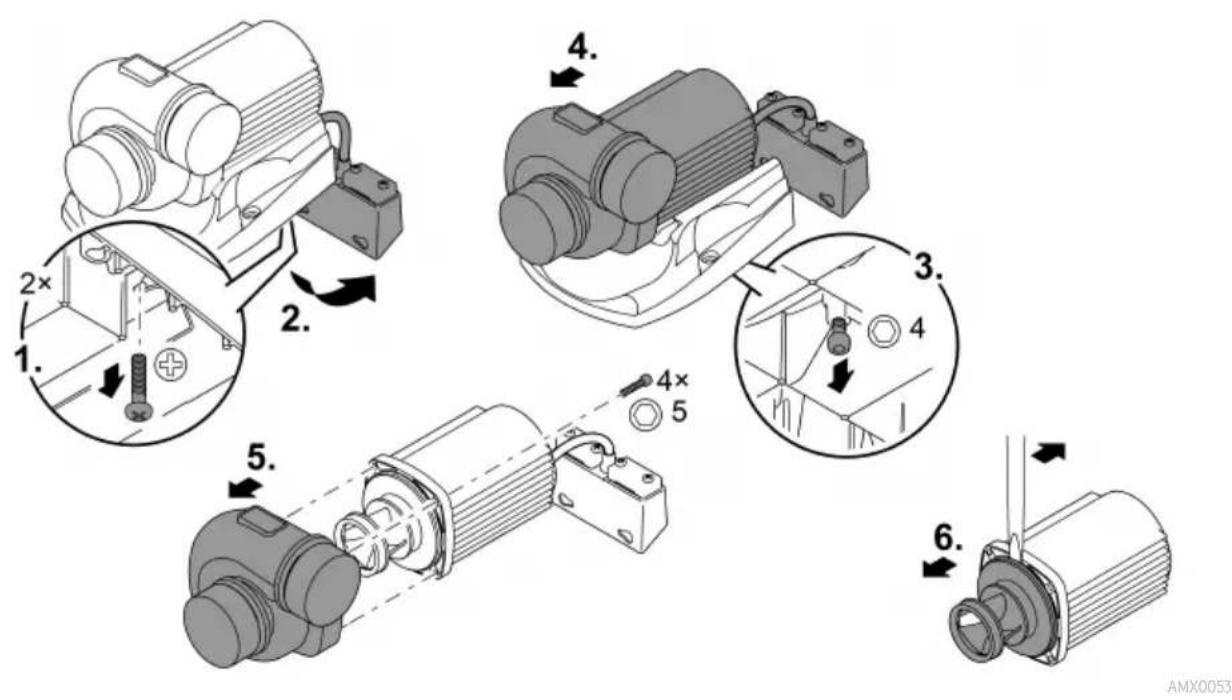

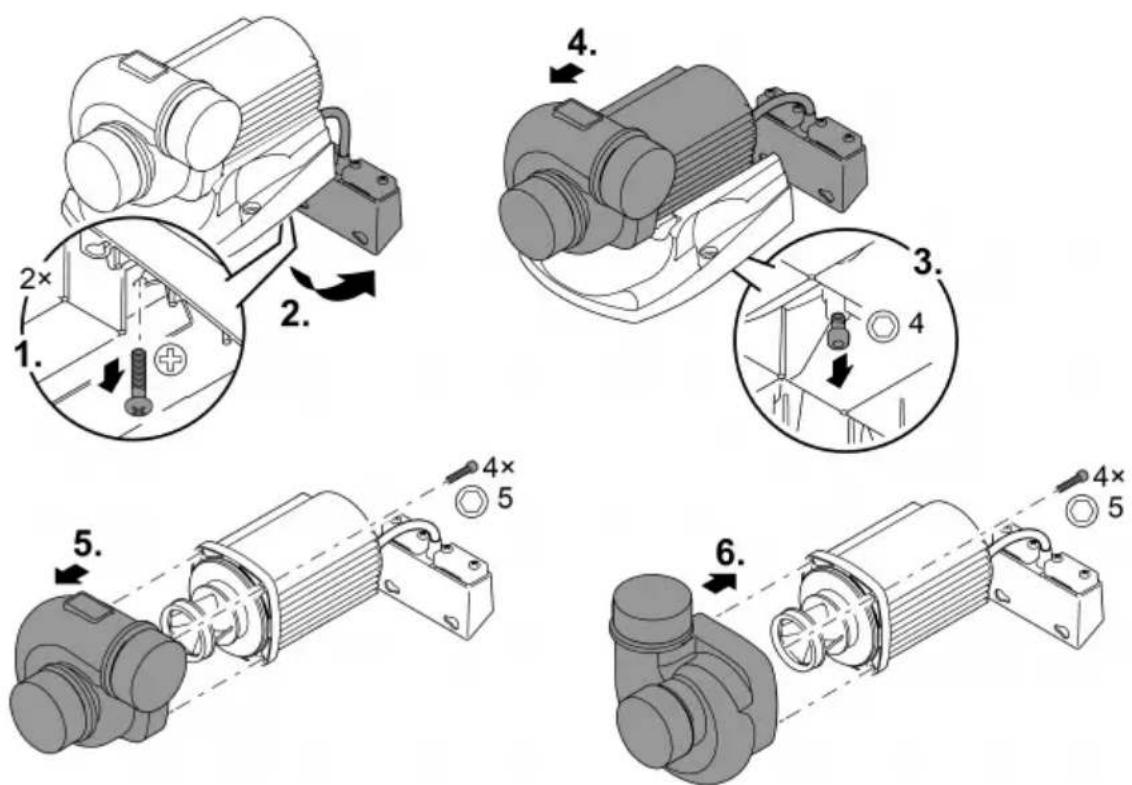

Obrócenie obudowy pompy

W razie potrzeby można przekręcić obudowę pompy, żeby zmienić położenie wylotu pompy o 90°.

• Obudowę pompy można zamontować tylko w tych dwóch pokazanych pozycjach.
• Pompe należy zmontować w chronologicznie odwrotnej kolejności.

— Moment dokręcenia dla wszystkich odkręconych śrub: 3 Nm

WSKAZÓWKA

Zespół wirnika ulegnie uszkodzeniu, gdy w trakcie zdejmowania obudowa pompy zostanie skośnie ustawiona i będzie naciskać na zespół wirnika.

▶ Przed zdjęciem obudowy pompy należy ustawić pompę w pozycji pionowej. Dzięki temu masa własna obudowy pompy nie będzie wywierać nacisku na zespół wirnika.
▶ Blok silnika ściągać ostrożnie z obudowy pompy, wykonując przy tym ruch w linii prostej.
Podczas nakładania również zachować dużą ostrożność.

AquaMax Eco Titanium 31000

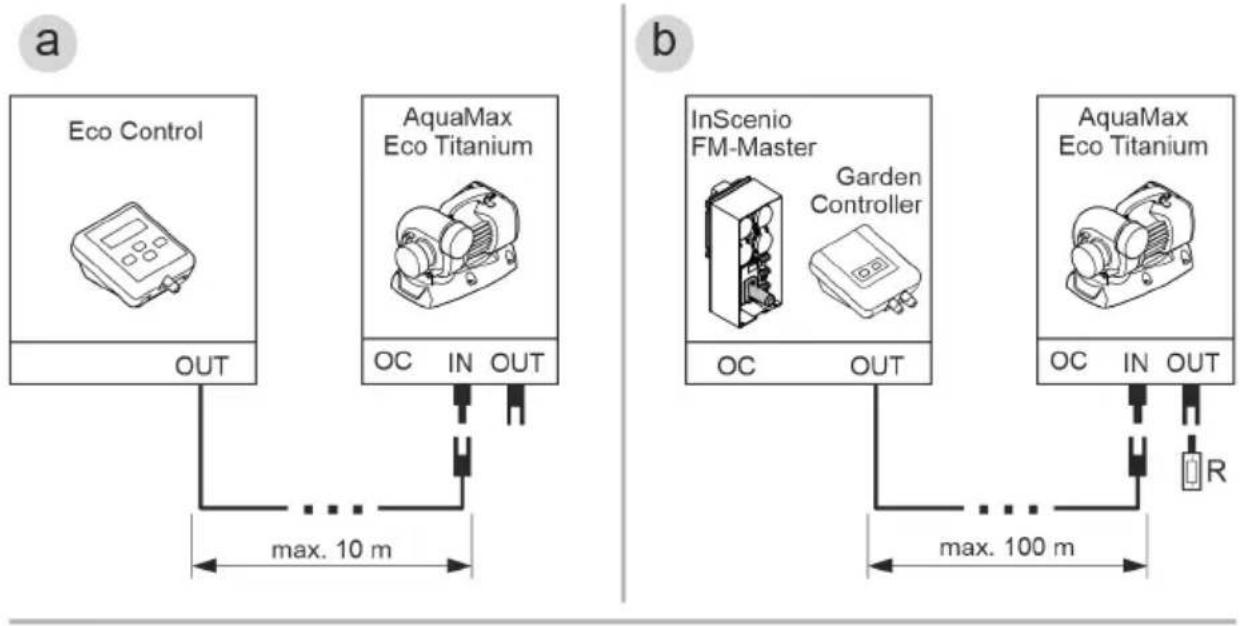

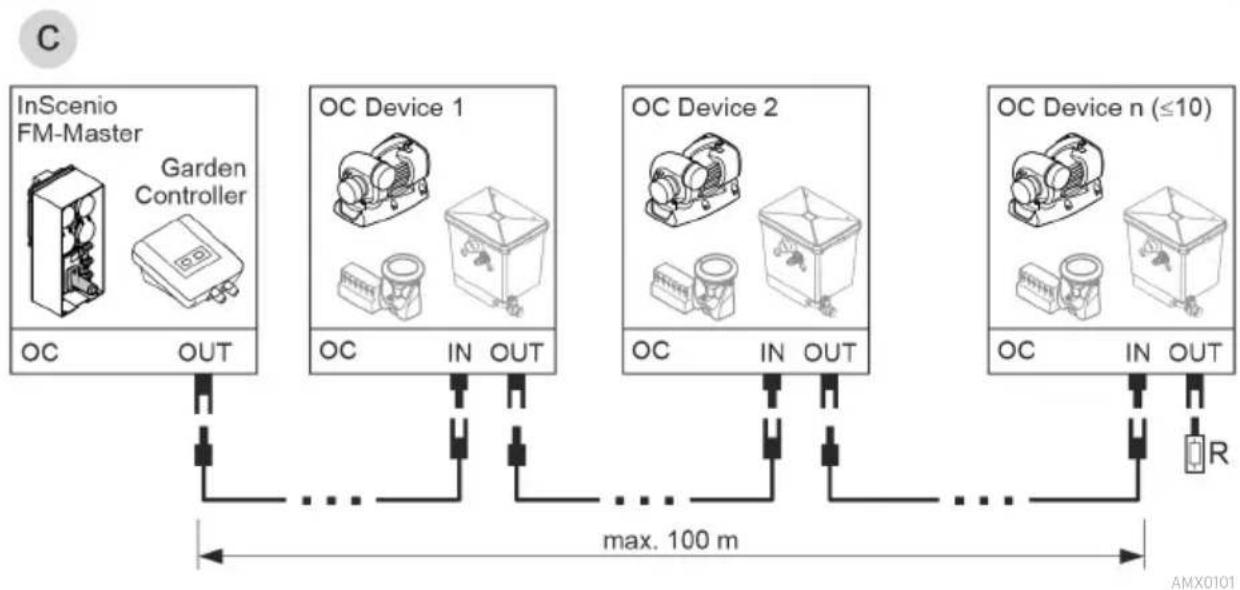

Podłączenie sterownika

Pompę można użytkować ze sterownikiem albo bez niego.

• Ze sterownikiem można regulować wydajność pompy.
• Bez sterownika włączona pompa pracuje nieprzerwanie z pełną wydajnością.

Kompatybilne sterowniki (akcesoria):

• Eco Control
  Inteligentny sterownik dla jednej pompy.

- Incenio FM-Master Home/Cloud Garden Controller Home/Cloud

Maksymalnie 10 urządzeń współpracujących z OASE Control (pompy, filtry, lampy) można sterować aplikacją "OASE Control".

Informacje na temat są podane pod www.oase.com w dziale "Inteligentne sterowanie w ogrodzie i oświetlenie".

- Układ sieciowy OASE Control (wersja b, c) musi być zakończony rezystorem końcowym R. On jest objęty zakresem dostawy InSenio FM-Master lub Garden Controller.

PLX0004

WSKAZÓWKA

Urządzenie ulegnie uszkodzeniu, gdy woda wniknie do gniazdek wtykowych.

▶ Włożyć łączniki wtyczkowe albo nałożyć kołpak ochronny.
▶ Uszczelka gumowa musi być czysta i dokładnie pasować.
▶ Uszkodzoną uszczelkę gumową należy wymienić. Po wyjęciu łącznika wtyczkowego należy wymienić starszą uszczelkę gumową (> 2 lata).
▶ Łącznik wtyczkowy lub kołpak ochronny zawsze zabezpieczyć dwiema śrubami.

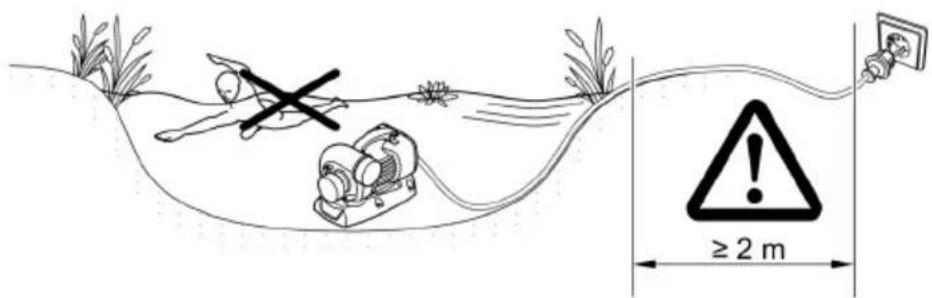

Ustawienie pompy w sposób zanurzony

• Przewody sieciowe i gniazdka wtykowe muszą znajdować się w odległości przynajmniej 2 m od wody.
• W razie ustawienia pompy w komorze pompy (zalecane):

— W przypadku stawu pływackiego lub basenu, w którym mogą przebywać osoby, należy usta- wić komorę pompy w odległości przynajmniej 2 m od wody.

— Pompe należy ustawić w pozycji poziomej.
— Stopę urządzenia przymocować śrubami do dna komory pompy, żeby pompa była stabilnie ustawiona.

• W razie ustawienia pompy bez komory pompy:

– Urządzenie należy ustawić poziomo na twardym podłożu bez osadów szlamu.

– Zadbać o stabilne ustawienie pompy.

• Pompe użytkować tylko wtedy, gdy jest całkowicie zanurzona w wodzie.
• W przypadku wody zawierającej szlam lub zanieczyszczenia zaleca się ustawienie pompy lub podzespołów podłączonych na stronie ssania (skimmer, filtr peryferyjny, odpływ denny itp.) na podwyższeniu nad podłożem. Dzięki temu zmniejszy się zasysanie cząstek zanieczyszczeń, co wydłuża okres trwałości zespołu wirnika.
• Woda basenowa i słona może wpływać negatywnie na optykę urządzenia. Taki negatywny wpływ nie jest objęty gwarancją.

AMX0063

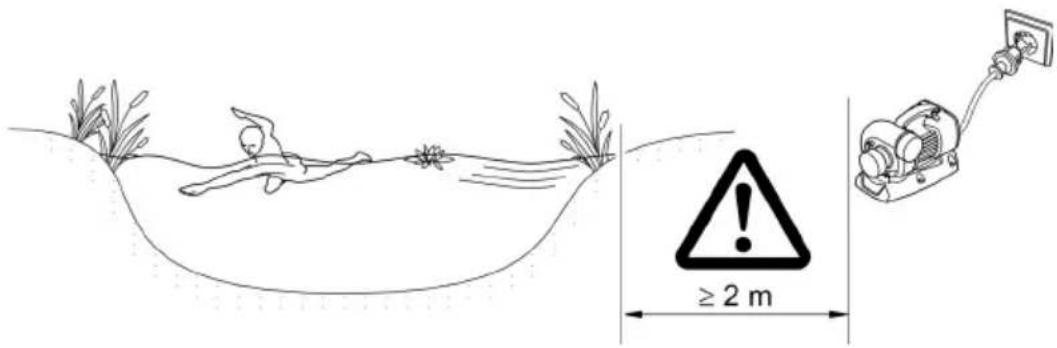

Ustawienie pompy w suchym miejscu

• Przewody sieciowe i gniazdka wtykowe muszą znajdować się w odległości przynajmniej 2 m od wody.
• W przypadku stawu pływackiego lub basenu, w którym mogą przebywać osoby, należy ustawić pompę w odległości przynajmniej 2 m od wody.
• Urządzenie należy ustawić poziomo na twardym podłożu.
• Zadbać o stabilne ustawienie pompy. W razie potrzeby stopę urządzenia przymocować śrubami do podłoża.
• Zabezpieczyć pompe przed bezpośrednim działaniem promieni słonecznych.
• Przestrzegać maksymalnie dozwolonej temperatury otoczenia. W razie potrzeby zapewnić chłodzenie wymuszone.

AMX0037

Podłączenie strony ciśnienia / strony ssania

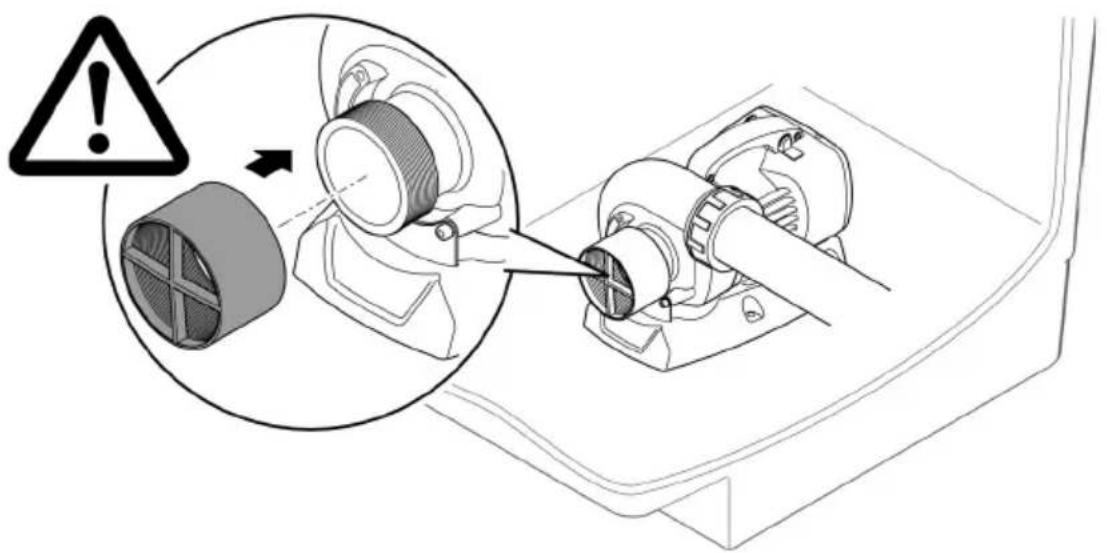

OSTRZEŻENIE

Wirnik pracuje z wysoką prędkością obrotową. Możliwość odniesienia ciężkich obrażeń w wyniku odcięcia kończyn, w razie włożenia rąk do otworu króćca ssania lub króćca wylotowego.

W związku z tym, króciec ssania/wylotowy należy zabezpieczyć osłoną, gdy nie są podłączone rury. Osłonę zabezpieczającą przed dotknięciem można nabyć jako akcesoria (AquaMax Eco Titanium 31000: 48597, AquaMax Eco Titanium 51000, 81000: 73658).
Pompe włożyć do komory i zabezpieczyć komorę pompy przed dostępem (dojście zamknąć klódką lub śrubami).

Urządzenie ulegnie zniszczeniu, gdy zostanie podłączone do ściemniacza. Ono zawiera wrażliwe podzespoły elektryczne.

▶ Nie podłącać urządzenia do zasilania z regulacją napięcia.

WSKAZÓWKA

Pompa nie może pracować na sucho. W przeciwnym razie pompa ulegnie zniszczeniu.

Pompę użytkować tylko wtedy, gdy jest zanurzona w wodzie lub w niej pływa.

Włączenie / wyłączenie

• Włączanie: Wtyczkę sieciową włożyć do gniazdka.
  — Urządzenie włącza się natychmiast.
• Wyłączanie: Wtyczkę sieciową wyjąć z gniazdka.

Po uruchomieniu i potem podczas pracy pompa automatycznie przeprowadza co 20 ... 40 minut wstępnie zaprogramowaną autodiagnozę (Environmental Function Control (EFC)). Pompa rozpoznaje przy tym bieg na sucho / zablokowanie lub zanurzenie w wodzie. W przypadku pracy na sucho / przy zablokowaniu pompa wyłącza się automatycznie po upływie od 60 do 120 sekund. W razie wystąpienia usterki przerwać zasilanie prądowe i "zalać pompę" lub usunąć przeszkodę. Następnie można na powrót uruchomić urządzenie.

Czyszczenie i konserwacja

OSTROŻNIE

Niebezpieczeństwo skaleczenia przez niespodziewane uruchomienie. Funkcje monitoringu znajdujące się wewnątrz urządzenia mogą spowodować wyłączenie i samoczynne włączenie urządzenia.

▶ Przed przystąpieniem do wykonywania czynności przy urządzeniu wyciągnąć wtyczkę sieciową.

WSKAZÓWKA

Nie używać żadnych agresywnych środków czyszczących ani roztworów chemicznych. Te środki mogą spowodować uszkodzenie obudowy, negatywnie wpłynąć na działanie urządzenia i szkodliwie wpłynąć na zwierzęta, rośliny i środowisko naturalne.

▶ Urządzenie umyć możliwe czystą wodą i miękką szczoteczką albo gąbką. W przypadku trudnych do usunięcia zanieczyszczeń zaleca się skorzystanie z zalecanych środków czyszczących.

Czyszczenie urządzenia

i Urządzenie czyścić nie tylko w razie potrzeby, ale co najmniej 2 razy w roku.

– Na pompie należy ze szczególną starannością wyczyścić zespół wirnika oraz obudowę pompy.

- W przypadku trudnych do usunięcia osadów wapna zaleca się stosowanie następujących środków czyszczących:

– Środek czyszczący PumpClean marki OASE.

– Środek czyszczący dla gospodarstwa domowego nie zawierający octu ani chloru.

- Po oczyszczeniu starannie spłukać wszystkie części czystą wodą.

Czyszczenie/wymiana zespołu wirnika

OSTRZEŻENIE

Wirnik pracuje z wysoką prędkością obrotową. Możliwość odniesienia ciężkich obrażeń w wyniku odcięcia kończyn, w razie włożenia rąk do otworu krócca ssania lub krócca wylotowego.

▶ Przed przystąpieniem do wykonywania czynności przy urządzeniu wyciągnąć wtyczkę sieciową.

WSKAZÓWKA

Zespół wirnika posiada silny magnes, który przyciąga cząsteczki magnetyczne (np. wióry żelaza). Pozostawienie cząstek może spowodować nieodwracalne uszkodzenie zespołu wirnika i bloku silnika.

▶ Przed zamontowaniem zespołu wirnika należy starannie oczyścić z przyklejonych cząstek zanieczyszczeń.

WSKAZÓWKA

Zespół wirnika jest oparty na łożysku w bloku silnika. To łożysko jest częścią ulegającą zużyciu i należy je wymienić jednocześnie z zespołem wirnika.

Wymiana łożyska wymaga specjalnej wiedzy i odpowiednich narzędzi. W celu wymiany łożyska prosimy zwrócić się do placówki handlowej OASE lub przesłać pompę do firmy OASE.

WSKAZÓWKA

Zespół wirnika ulegnie uszkodzeniu, gdy w trakcie zdejmowania obudowa pompy zostanie skośnie ustawiona i będzie naciskać na zespół wirnika.

▶ Przed zdjęciem obudowy pompy należy ustawić pompę w pozycji pionowej. Dzięki temu masa własna obudowy pompy nie będzie wywierać nacisku na zespół wirnika.
▶ Blok silnika ściągać ostrożnie z obudowy pompy, wykonując przy tym ruch w linii prostej.
▶ Podczas nakładania również zachować dużą ostrożność.

• Zdemontować rury na stronie ssania i ciśnienia.
• W razie potrzeby wkrętakiem z szerokim ostrzem ostrożnie podważyć zespół wirnika.
• Po wyjęciu zespołu wirnika należy umyć wszystkie części pod bieżącą wodą wodociągową. – Wymienić zużyty lub uszkodzony zespół wirnika.
• Pompe należy zmontować w chronologicznie odwrotnej kolejności.
  — Moment dokręcenia dla wszystkich odkręconych śrub: 3 Nm.

AquaMax Eco Titanium 31000

Magazynowanie / Przechowywanie w okresie zimowym

Urządzenie nie jest zabezpieczone na wypadek mrozu i musi zostać wymontowane najpóźniej przed zapowiadanym mrozem.

Prawidłowe przechowywanie urządzenia:

• Dokładnie wyczyścić urządzenie.
• Skontrolować urządzenie pod kątem uszkodzeń i w razie potrzeby wymienić uszkodzone elementy.
• Pompe należy przechowywać w sposób zanurzony, w miejscu nienarażonym na działanie mrozu.
• Otwarte połączenia wtykowe chronić przed wilgocią i zanieczyszczeniem.

Usuwanie usterek

Usterka	Możliwa przyczyna	Środki zaradcze
Pompa nie uruchamia się	Brak napięcia sieciowego	Sprawdzić napięcie siecioweSkontrolować przewodyWłączyć pompę
Pompa nie tłoczy	Silne zanieczyszczenie wody	Wyczyścić pompę. Pompa włącza się znów automatycznie po ochłodzeniu silnika.
	Zablokowany zespół wirnikowy	Wyciągnąć wtyczkę sieciową i usunąć przyczynę zablokowania. Ponownie włączyć pompę.
Niewystarczające natężenie przepływu	Wysokie opory ruchu zespołu wirni-kowego	Wyczyścić zespół wirnika
	Za duże opory przepływu w rurach	Wybrać rury o większej średnicyZredukować długość rurociągu do niezbędnego minimumUnikać niepotrzebnych kolanek i elementów łączących
Pompa wyłącza się po krótkim czasie pracy	Silne zanieczyszczenie wody	Wyczyścić pompę. Pompa włącza się znów automatycznie poochłodzeniu silnika.
	Zbyt wysoka temperatura wody	Przestrzegać maksymalnej temperatury wody +35 °C. Pompa włącza się znów automatycznie po ochłodzeniu silnika.
	Za wysoka temperatura otoczenia	Przestrzegać maksymalnej dopuszczalnej temperatury otoczenia. Pompa włącza się znów automatycznie po ochłodzeniu silnika.
	Zablokowany zespół wirnikowy	Wyciągnąć wtyczkę sieciową i usunąć przyczynę zablokowania. Ponownie włączyć pompę.
	Pompa pracowała na sucho	Zalać pompę. W przypadku eksploatacji w stawie całkowicie zanurzyć urządzenie.

Dane techniczne

Specyfikacja urządzenia

Opis
AquaMax Eco Titanium

			31000	51000	81000
Napięcie przyłącza		V AC	220 ... 240	220 ... 240	220 ... 240
Częstotliwość sieci		Hz	50/60	50/60	50/60
Pobór mocy		W	35 ... 170	70 ... 320	100 ... 730
Sterowanie poprzez			EGC	EGC	EGC
Wejście	Gwint przyłącza		G2 12	G3	G3
	dla rurociągu		DN63	DN75	DN75
Wylot	Gwint przyłącza		G2 12	G3	G3
	dla rurociągu		DN63	DN75	DN75
Dopuszczalna temperatura wody (ustawienie w sposób zanurzony)		°C	+4 ... +35	+4 ... +35	+4 ... +35
Max. dopuszczalna temperatura otoczenia przy naturalnej konwekcji (ustawienie w miejscu suchym)		°C	+30	+30	+30
Max. dopuszczalna temperatura otoczenia przy chłodzeniu wymuszonym (ustawienie w miejscu suchym)		°C	+40	+40	+40
Maks. wydajność pompowania		l/h	31500	51000	81000
Max. wysokość pompowania		m	3,3	4	5,5
Max. wielkość uziarnienia dużych zanieczyszczeń		mm	6	6	6
Maks. głębokość zanurzenia		m	≤4	≤4	≤4
Długość kabla		m	10	10	10
Wymiary	Długość	mm	275	350	390
	Szerokość	mm	175	220	235
	Wysokość	mm	200	245	245
Masa		kg	9,2	16,5	17,5

Dopuszczalne parametry wody

Typ		Świeża woda	Woda basenowa	Woda słona
Odczyn pH		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Twardość	DH	8 ... 15	8 ... 15	20 ... 30
Chlor wolny	mg/l	<0,3	<0,6	<0,3
Zawartość chlorków	mg/l	<250	<250	<22000
Zawartość soli	%	<0,4	<0,4	<4
Sucha pozostałość	mg/l	<50	<50	<50
Temperatura	°C	+4 ... +35	+4 ... +30	+4 ... +28

Części ulegające zużyciu

• Jednostka wirnikowa
• Łożysko w bloku silnika

Usuwanie odpadów

WSKAZÓWKA

Urządzenia nie wolno wyrzucać do pojemnika na odpady komunalne.

▶ Urządzenie należy oddać w wyznaczonym punkcie zbiórki surowców wtórnych.
▶ W razie wystąpienia pytań prosimy zwrócić się do lokalnego przedsiębiorstwa gospodarki odpadami. Tak można otrzymać informacje o prawidłowej utylizacji urządzenia.
▶ Przed przystąpieniem do utylizacji należy odciąć przewód zasilający urządzenia.

! VAROVÁNÍ

— Prístroj sa okamžite zapne.
