AquaMax Eco Titanium 31000 - Vodní čerpadlo OASE - Bezplatný návod k obsluze

Typ produktu	Čerpadlo pro jezírko
Značka	Oase
Model	AquaMax Eco Titanium 31000
Rozměry (D × Š × V)	275 × 175 × 200 mm
Hmotnost	9,2 kg
Napájecí napětí	220-240 V AC, 50/60 Hz
Příkon	35-170 W
Maximální průtok	31 500 l/h
Maximální dopravní výška	3,3 m
Maximální hloubka ponoření	4 m
Délka kabelu	10 m
Přípustná teplota vody	+4 až +35 °C
Maximální okolní teplota (suchá instalace)	+30 °C (přirozená konvekce), +40 °C (nucené chlazení)
Vstupní/výstupní připojení	Závit G2 1/2, pro potrubí DN63
Maximální průměr nečistot	6 mm
Chytré funkce	SFC (Seasonal Flow Control), EFC (Environmental Function Control)
Kompatibilita ovládání	Eco Control, InScenio FM-Master, Garden Controller (via OASE Control)
Stupeň krytí	IP68 (vodotěsné do 4 m)
Materiál krytu	Titan (tělo čerpadla)
Údržba a čištění	Čistěte alespoň 2x ročně čistou vodou; v případě vodního kamene použijte PumpClean OASE
Opotřebitelné díly	Provozní jednotka, ložisko v motorovém bloku
Bezpečnost	Ochrana proudovým chráničem (30 mA), nepoužívejte v přírodním bazénu, minimální vzdálenost 0,2 m pro kardiostimulátory
Použití	Čerpání jezírkové vody pro filtry, kaskády, vodní toky; nepoužívejte pro pitnou vodu, chemikálie nebo hořlavé kapaliny

Často kladené otázky - AquaMax Eco Titanium 31000 OASE

Jak nainstalovat čerpadlo AquaMax Eco Titanium 31000 ?

Čerpadlo lze instalovat ponorně (ve vodě) nebo nasucho (mimo vodu). Při ponorné instalaci umístěte čerpadlo vodorovně na stabilní podložku, v případě potřeby přišroubujte patku a ujistěte se, že je zcela ponořeno. Při suché instalaci umístěte čerpadlo vodorovně na pevný podklad, chraňte jej před sluncem a dodržujte maximální okolní teplotu. Vzdálenost mezi vodou a zásuvkami musí být alespoň 2 m.

Mohu toto čerpadlo použít v mořské vodě?

Ano, mořská voda je přípustná s obsahem soli do 4 % a teplotou +4 až +28 °C. Mořská voda však může změnit vzhled zařízení; tyto změny nejsou kryty zárukou.

Co je funkce SFC (Seasonal Flow Control)?

Funkce SFC automaticky přizpůsobuje průtok nebo dopravní výšku podle teploty vody. Rozlišuje tři režimy: zima (<10 °C), přechodné období (10–17 °C) a léto (>17 °C). To podporuje biologii jezírka. Ve výchozím nastavení je vypnutá a měla by být aktivována pouze při ponořeném čerpadle.

Jak čistit čerpadlo?

Před čištěním odpojte síťovou zástrčku. Zařízení čistěte alespoň dvakrát ročně čistou vodou a měkkým kartáčem. Při odolném vodním kameni použijte čisticí prostředek PumpClean od OASE nebo domácí čisticí prostředek bez octa a chlóru. Po vyčištění důkladně opláchněte čistou vodou.

Je čerpadlo odolné vůči mrazu?

Ne, zařízení není odolné vůči mrazu. Při mrazu je třeba jej demontovat a skladovat v mrazuvzdorném prostředí. Optimálním způsobem je čerpadlo důkladně vyčistit, zkontrolovat poškozené díly a poté jej uložit ponořené v prostředí bez mrazu.

Jaké příslušenství je nutné pro použití dálkového ovládání?

Pro individuální ovládání je vyžadováno příslušenství Eco Control. Pro správu více zařízení použijte InScenio FM-Master nebo Garden Controller Home/Cloud, které umožňují ovládat až 10 zařízení kompatibilních s OASE Control prostřednictvím aplikace. Na konci sítě je nutná zakončovací rezistor (součástí dodávky ovladače).

Jak připojit čerpadlo k síti OASE Control?

Použijte ovládací konektor na čerpadle. Konektor přiřaďte nebo nasaďte ochranný kryt proti vniknutí vody. Gumové těsnění musí být čisté a v dobrém stavu. Utáhněte oba šrouby konektoru. Síť OASE Control musí být ukončena zakončovacím rezistorem (součástí dodávky InScenio FM-Master).

Co dělat, když čerpadlo nefunguje?

Nejprve zkontrolujte napájecí napětí a zda je zástrčka správně zapojena. Pokud čerpadlo nečerpá, vyčistěte jej od nečistot. Pokud je provozní jednotka zablokovaná, odpojte zástrčku, odstraňte překážku a znovu zapojte. Při suchém chodu se čerpadlo automaticky zastaví po 60–120 sekundách; zcela jej ponořte.

Může čerpadlo fungovat bez ovládání?

Ano, čerpadlo může fungovat bez ovládání. V tomto případě běží neustále na plný výkon. Pro spuštění stačí zapojit síťovou zástrčku. Pro regulaci průtoku je nutné ovládání (Eco Control nebo jiné).

Jaká je maximální povolená teplota vody?

Pro ponornou instalaci je přípustná teplota vody +4 až +35 °C. Při vyšších teplotách hrozí přehřátí čerpadla a automatické zastavení. Při suché instalaci je maximální okolní teplota +30 °C (přirozená konvekce) nebo +40 °C (s nuceným chlazením).

NÁVOD K OBSLUZE AquaMax Eco Titanium 31000 OASE

SK Návod na použitie

Dříve než sáhnete do vody, odpojte všechny elektrické přístroje od elektrického proudu. V opačném případě hrozí vážné nebo smrtelné úrazy následkem zasažení elektrickým proudem.
Tento přístroj smí používat děti od 8 let a osoby se sníženými tělesnými, senzorickými nebo mentálními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi pouze v případě, že jsou pod dohledem, nebo že jsou poučeny o bezpečném používání přístroje a chápou nebezpečí, která z tohoto použití vyplývají. Děti si nesmí s přístrojem hrát. Čištění a uživatelská údržba nesmí být prováděna dětmi bez dozoru.

Bezpečnostní pokyny

Přípojka elektrické energie

• Na elektroinstalaci ve venkovním prostředí se vztahují zvláštní předpisy. Elektroinstalaci smí provést výhradně elektrikář.
  – Elektrikář má z důvodu svého odborného vzdělání, znalostí a zkušeností kvalifikaci a smí provádět elektroinstalační práce ve venkovním prostředí. Elektrikář dokáže rozpoznat možná rizika a zajistí dodržení místních a národních norem, předpisů a ustanovení.
  – S případnými otázkami a potížemi se obraťte na kvalifikovaného elektrikáře.

- Přístroje zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s dostupným napájením.

- Přístroj připojujte pouze do zásuvky instalované v souladu s předpisy.

- Přístroj musí být zajištěn pomocí proudového chrániče (RCD) s reakčním proudem maximálně 30 mA.

- Prodlužovací vedení a elektrický rozvaděč (např. zásuvkový systém) musí být určeny k užití ve venkovním prostředí (odstřikující voda).

- Chraňte otevřené zástrčky a zásuvky před vlhkostí.

Bezpečný provoz

• Nepoužívejte přístroj, pokud jsou poškozeny elektrické vodiče nebo kryt.
• Nepoužívejte přístroj, pokud je jeho přívodní kabel poškozený. Přívodní kabel nelze vyměnit.
• Rotorová jednotka v přístroji obsahuje magnet se silným magnetickým polem, které může ovlivnit kardiostimulátory nebo implantované defibrilátory (ICD). Dodržujte mezi implantátem a magnetem bezpečnostní vzdálenost minimálně 0,2 m.
• Přístroj nepřenášejte ani netahejte za elektrické vodiče.
• Pokládejte vodiče tak, aby byly chráněny před poškozením a nikdo o ně nemohl zakopnout.
• Nikdy neprovádějte technické změny na přístroji.
• Provádějte na přístroji pouze činnosti, popisované v tomto návodu.
• Používejte pouze originální náhradní díly a příslušenství.
• Při potížích kontaktujte autorizovaný zákaznický servis nebo společnost OASE.

Použití v souladu s určeným účelem

Výrobek, popsany v tomto návodu, používejte pouze následujícím způsobem:

• Pro čerpání normální rybniční vody pro filtrační systémy, systémy vodopádů a potoků.
• Při dodržení technických údajů.
• Při dodržení dovolených hodnot vody.

Pro přístroj platí následující omezení:

• Nepoužívat ve vodách určených pro plavání.
• Nikdy nepoužívejte jiné kapaliny než vodu.
• Nikdy neprovozujte bez průtoku vody.
• Nepoužívat ve spojení s chemikáliemi, potravinami, lehce zápalnými nebo výbušnými látkami.
• Nenapojujte na domácí zásobování vodou.
• Nepoužívat pro komerční nebo průmyslové účely.
• Podle EMC (elektromagnetická kompatibilita) se jedná o přístroj třídy A. V obytných oblastech může být přístroj zdrojem rádiových rušivých signálů. Je na uživateli, aby přijal vhodná opatření.

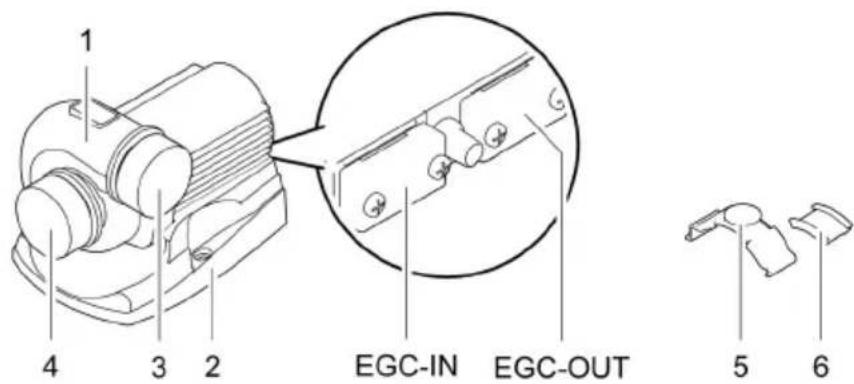

Popis výrobku

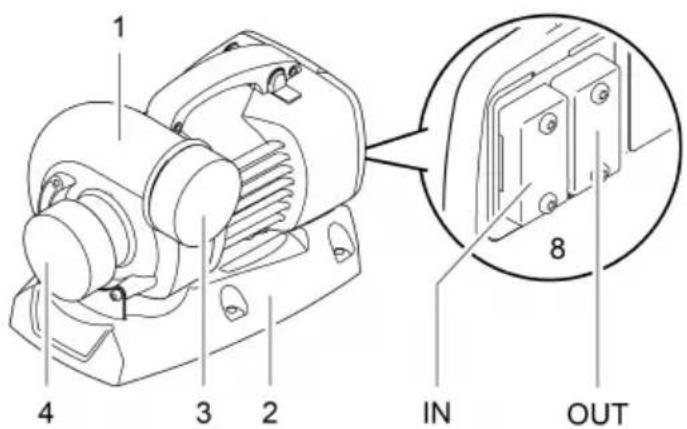

Přehled

AquaMax Eco Titanium 31000
AquaMax Eco Titanium 31000

AquaMax Eco Titanium 51000

	31000	51000	81000	Popis
1	•	•	•	Těleso čerpadlaSkřín čerpadla můžete otočit o90°.
2	•	•	•	Patka přístrojeZaručuje bezpečnou stabilitu, je možné ji příšroubovat kpodkladu.
3	•	•	•	Výstup(výtlačné hrdlo)	Ochranná víčka uschovejte.K ochraně před závažnými úrazy způsobenými za chodu čerpadla musíte okamžitě nasadit ochranné víčko v případě, že jste odstranili připojenou trubku.
4	•	•	•	Vstup(sací hrdlo)
5	•	–	–	Svorka k upevnění systému OASE Eco Control
6	•	– –		Gumový prvek na svorku
7 – –			•	Gumová patkaOdnímatelná pro případ, že chcete patku přístroje příšroubovat
8	•	•	•	Přípojka řízeníK ovládání čerpadla je nutná řídící jednotka OASE Eco Control (příslušenství).Alternativně můžete čerpadlo zapojit do sítě OASE Control.Informace o systému OASE Control najdete na stránkáchwww.oase.com.

Symboly na přístroji

IP68

Přístroj je prachotěsný avodotěsný do 4 m.

Chraňte přístroj před vlhkostí a přímým slunečním zářením.

Nelikvidujte přístroj v běžném komunálním odpadu.

Přečtěte si návod k použití.

Seasonal Flow Control (SFC)

Funkce SFC provádí inteligentní regulaci množství vody nebo výtlačné výšky podle teploty vody. Tím se po celý rok přizpůsobuje výkon čerpadla příslušné ekologii jezírka a dochází k podpoře biologie v jezírku prostřednictvím cirkulace vody v závislosti na teplotě (zimní provoz, provoz v přechodném období a letní provoz).

- Při aktivní funkci SFC čerpadlo rozlišuje:

• zimní provoz (teplota vody nižší než +10 °C)
  — provoz v přechodném období (teplota vody +10 až +17 °C)
• letní provoz (teplota vody vyšší než +17 °C)

Příslušné křivky a charakteristiky najdete na stránkách www.oase.com v části „Čerpadla pro jezírka“.

• Funkce SFC smí být aktivována při instalaci ponořením!
• Při použití hladinového sběrače (skimmeru) nebo satelitního filtru může být v závislosti na zařízení vhodné funkci SFC vypnout.
• Při dodání je funkce SFC deaktivována.

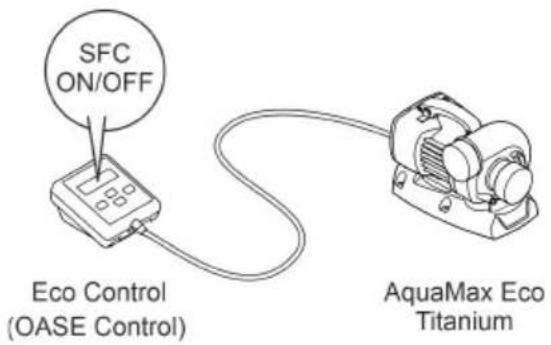

Zapnutí/vypnutí

AMX0181

Instalace a připojení

Čerpalo může být instalováno bud' ponořené (ve vodě) nebo na suchu (mimo vodu) budou.

! VAROVÁNÍ

Těžká zranění nebo smrt při provozu přístroje v koupacím rybníku. Kvůli vadným částem elektrického zařízení se vystavuje voda nebezpečnému elektrickému napětí.

▶ Přístroj provozujte pouze tehdy, pokud se vodě nezdržují žádné osoby.

Žádnou součást zařízení nesmíte nechat delší dobu vystavenou přímému slunečnímu záření, protože může dojít k poškození. Případně použijte ochranný kryt.

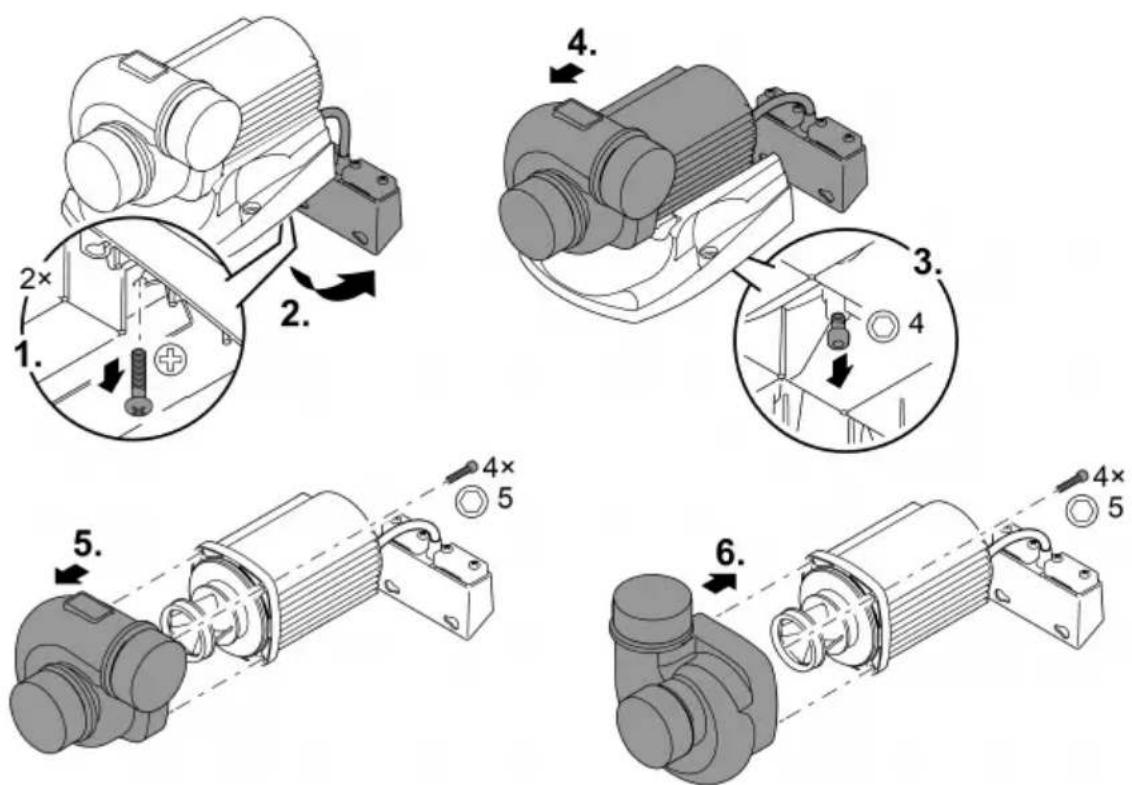

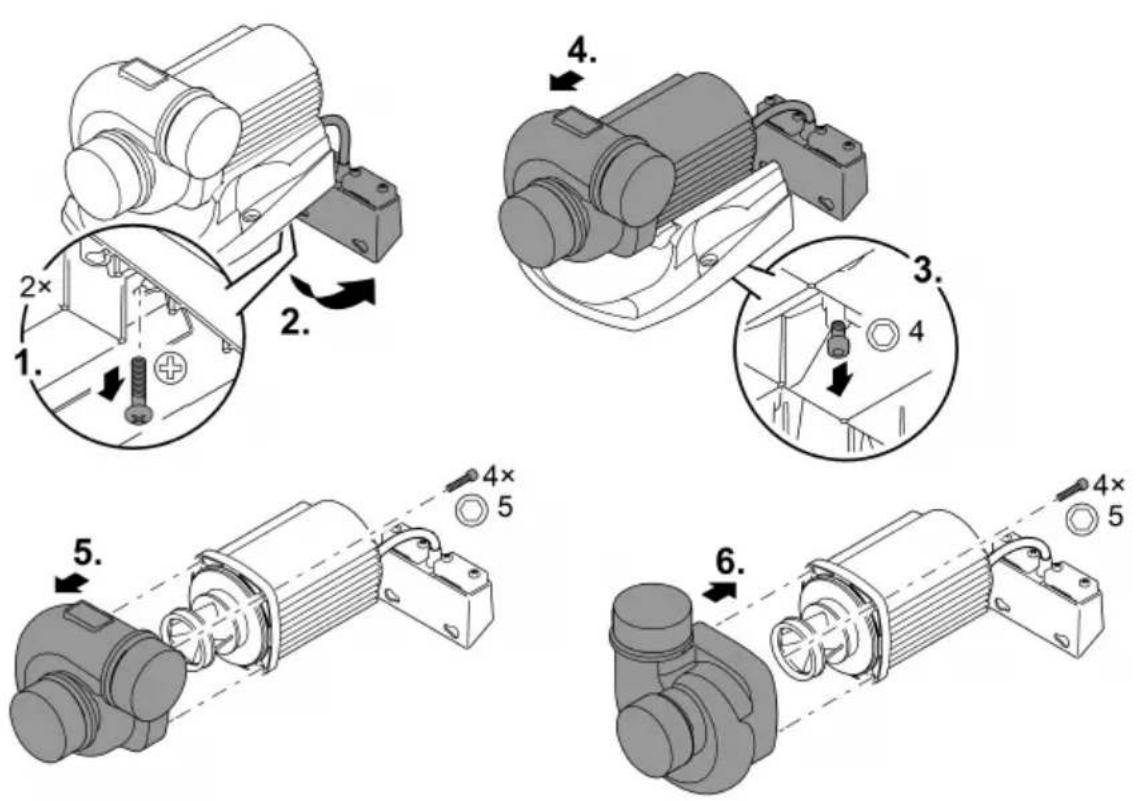

Otočte plášť čerpadla

V případě potřeby je možné těleso čerpadla otočit o 90° tak, abyste změnili polohu výstupu čerpadla.

• Těleso čerpadla může být namontováno jen v obou zobrazených polohách.
• Smontujte čerpadlo v opačném pořadí.

— Utahovací moment pro všechny uvolněné šrouby: 3 Nm

UPOZORNĚNÍ

Pokud se skřín čerpadla během demontáže nakloní a přitlačí na běžící jednotku, dojde k poškození běžící jednotky.

▶ Před demontáží skříně čerpadla umístěte čerpadlo do svislé polohy. Díky tomu se skřín čerpadla nemůže svou vlastní hmotností přitlačit na běžící jednotku.
▶ Opatrně a rovně vytáhněte blok motoru ze skříně čerpadla.
▶ Při montáži bud’te stejně opatrní.

AquaMax Eco Titanium 31000

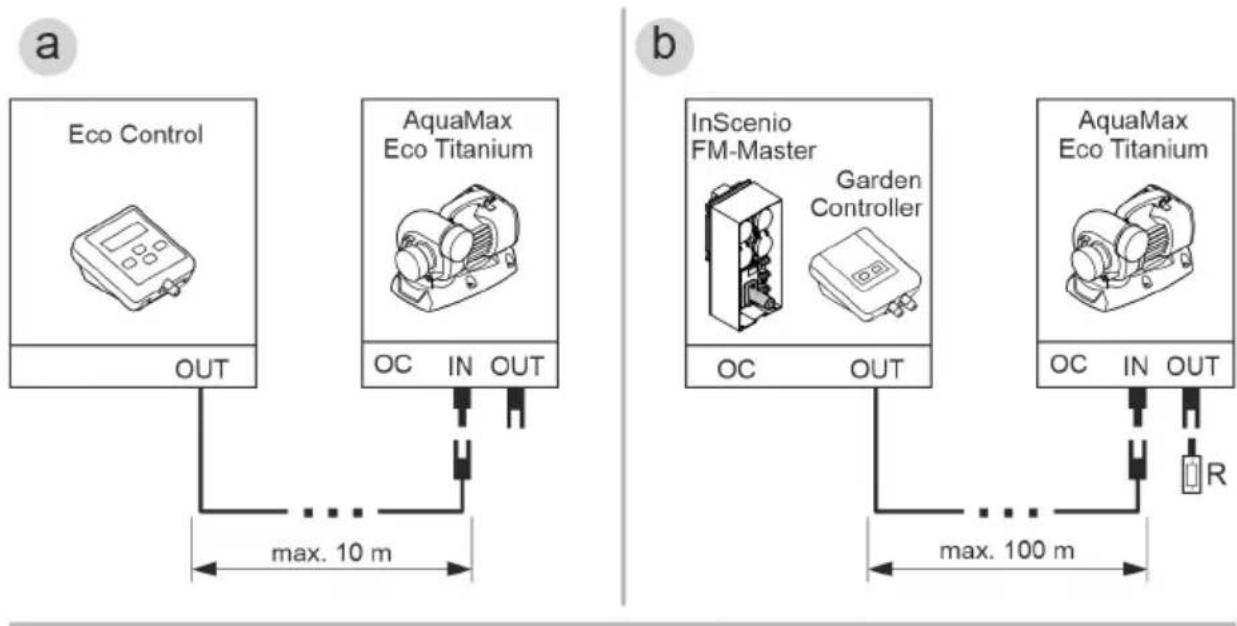

Čerpadlo můžete používat s řídící jednotkou nebo bez ní.

• Pomocí řídicí jednotky můžete regulovat výkon čerpadla.
• Bez řídicí jednotky běží čerpadlo trvale na plný výkon.

Kompatibilní řídicí jednotka (příslušenství):

- Eco Control

Inteligentní řídicí jednotka pro jedno čerpadlo.

• Incenio FM-Master Home/Cloud

Pomocí aplikace „OASE Control“ můžete ovládat až 10 OASE zařízení, kompatibilních se systémem Control (čerpadla, filtry, osvětlení).

Informace získáte na stránkách www.oase.com v části „Chytré řízení pro zahradu a osvětlení“.

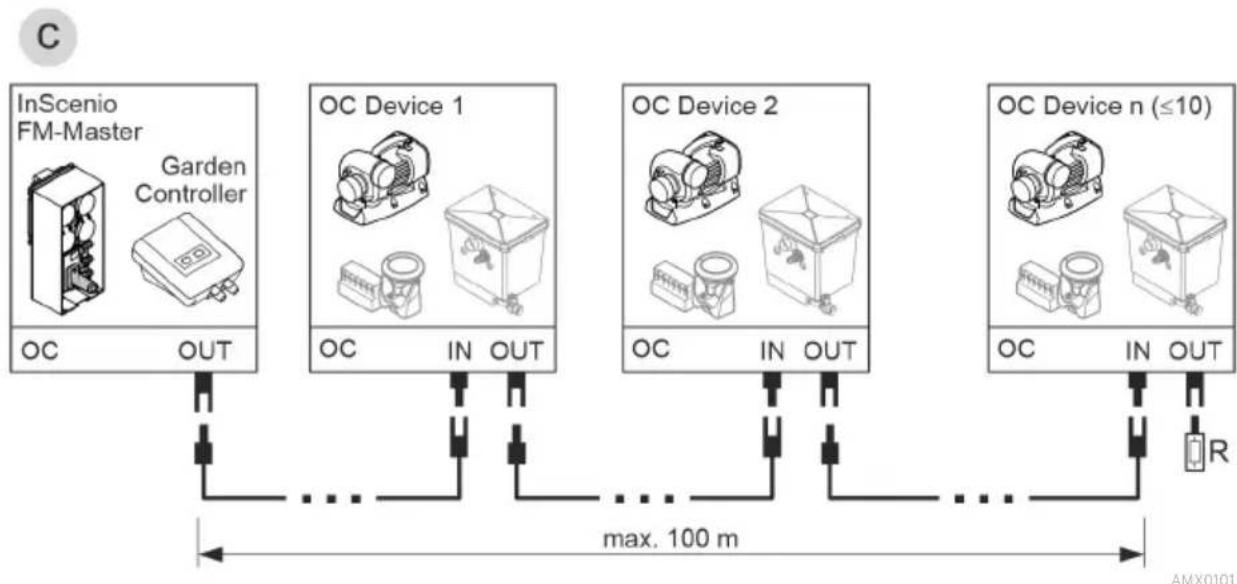


- Sít OASE Control (varianta b, c) musí být zakončena koncovým odporem R. Ten je součástí dodaného vybavení InSenio FM-Master nebo Garden Controller.

PLX0004

UPOZORNĚNÍ

Pokud do konektorových spojů vnikne voda, dojde k poškození přístroje.

▶ Připojte konektorový spoj nebo nasad'te ochranné víčko.
▶ Gumové těsnění musí být čisté a musí být rozměrově a tvarově přesné.
▶ Poškozené gumové těsnění musíte vyměnit. Pokud je konektorový spoj odpojen, musíte vyměnit starší gumové těsnění (> 2 roky).
▶ Upevněte konektorový spoj nebo ochranné víčko vždy oběma šrouby.

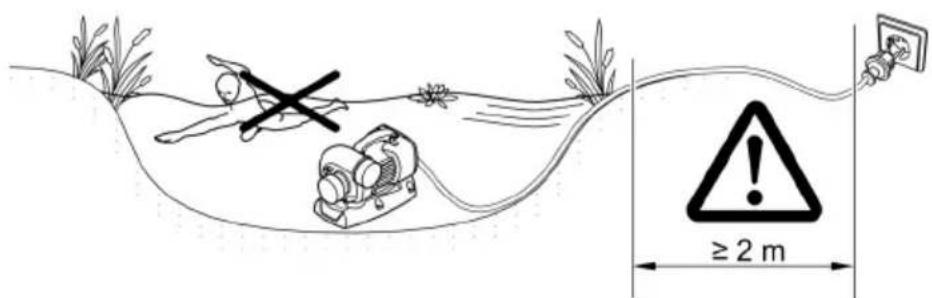

Instalace čerpadla ponořeného ve vodě

• Přívodní kabely nebo zásuvky musejí být umístěny ve vzdálenosti minimálně 2 m od vody.
• Pokud čerpadlo umístíte do komory pro čerpadlo (doporučení):

– V případě koupacího jezírka nebo bazénu, ve kterém se mohou zdržovat osoby, musíte umístit komoru čerpadla ve vzdálenosti minimálně 2 m od vody.

– Čerpadlo umístěte vodorovně.
- Prišroubujte patku přístroje k podlaze v komoře pro čerpadlo tak, aby mělo čerpadlo potřebnou stabilitu.

- Pokud čerpadlo neumístíte do komory pro čerpadlo:

— Postavte čerpadlo vodorovně na pevný podklad, zbavený bahna.
– Zajistěte bezpečnou stabilitu čerpadla.

• Používejte čerpadlo pouze za předpokladu, že je kompletně ponořeno pod vodou.
• Doporučujeme v případě zakalené nebo znečištěné vody instalovat čerpadlo nebo součásti připojené na straně sání (hladinový sběrač, satelitní filtr, odtok apod.) na vyvýšené místo nad úroveň terénu. Tím omezíte nasávání částic, což zvýší životnost oběžného kola.
• Bazénová voda nebo slaná voda mohou narušit vzhled prístroje. Tyto újmy jsou ze záruky vyloučeny.

AMX0063

Instalace čerpadla na suchém místě

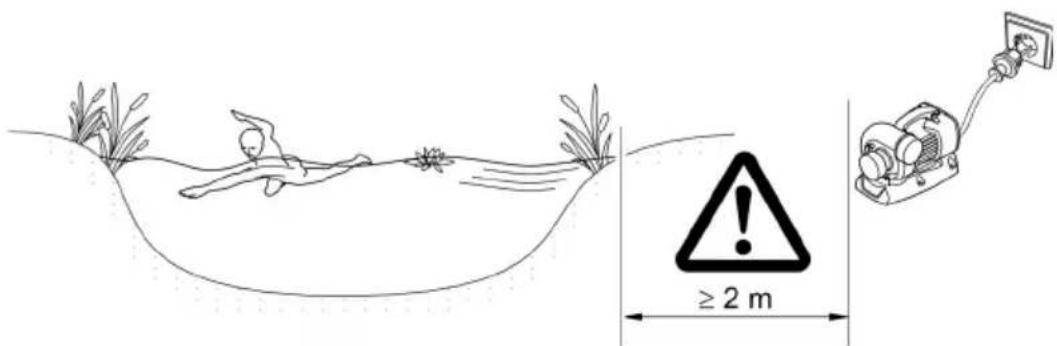

• Přívodní kabely nebo zásuvky musejí být umístěny ve vzdálenosti minimálně 2 m od vody.
• V případě koupacího jezírka nebo bazénu, ve kterém se mohou zdržovat osoby, musíte umístit čerpadlo ve vzdálenosti minimálně 2 m od vody.
• Postavte čerpadlo vodorovně na pevný podklad.
• Zajistěte bezpečnou stabilitu čerpadla. Případně pevně přišroubujte patku přístroje k podkladu.
• Chraňte čerpadlo před přímým slunečním zářením.
• Dodržujte pokyny pro maximální dovolenou okolní teplotu. Případně zajistěte chlazení.

AMX0037

CS

Připojení výtlaku/sání

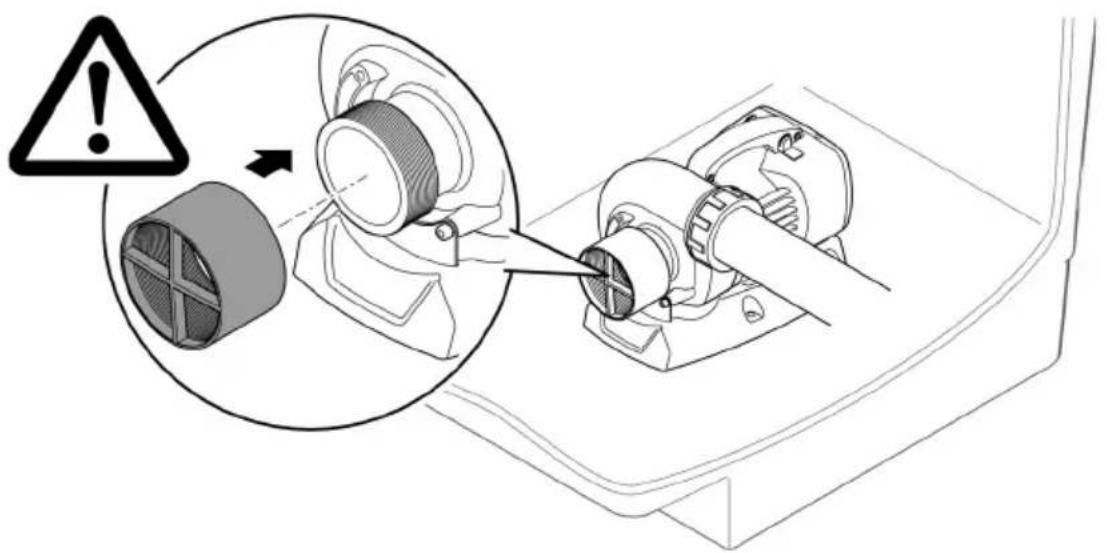

VAROVÁNÍ

Jednotka oběžného kola se velmi rychle otáčí. V případě sáhnutí do otvoru hrdla sání nebo výtlaku může dojít závažným úrazům spojeným s amputací končetin.

Zajistěte hrdlo sání/výtlaku ochranou proti nebezpečnému dotyku v případě, že není připojena trubka. Ochrana proti nebezpečnému dotyku je dostupná formou příslušenství (AquaMax Eco Titanium 31000: 48597, AquaMax Eco Titanium 51000, 81000: 73658).
Umístěte čerpadlo do komory pro čerpadlo a zabezpečte přístup do této komory (uzamkněte zámkem nebo zašroubujte).

Přístroj se zničí, pokud se bude provozovat se stmívačem. Obsahuje citlivé elektrické součásti.

▶ Přístroj nepřipojujte ke stmívatelnému zdroji proudu.

UPOZORNĚNÍ

Čerpadlo nesmí běžet nasucho. V opačném případě může dojít ke zničení čerpadla.

▶ Používejte čerpadlo pouze za předpokladu, že je ponořeno nebo zaplaveno.

Zapnutí / vypnutí

• Zapnutí: Zapojte sítovou zástrčku do zásuvky. – Přístroj se okamžitě zapne.
  • Vypnutí: Odpojte sítovou zástrčku ze zásuvky.

Čerpadlo provede během uvedení do provozu a následně za provozu každých 20 až 40 minut automaticky předem naprogramovaný autodiagnostický test (Environmental Function Control (EFC)). Čerpadlo přitom projíždí různé počty otáček a rozeznává, zda je v běhu na sucho/zablokované nebo v ponořeném stavu. V případě chodu naprázdno/zablokování se čerpadlo automaticky vypne po 60 až 120 sekundách. V případě poruchy přerušte napájení a „zaplavte čerpadlo“ nebo odstraňte překážku. Pak můžete přístroj opět uvést do provozu.

POZOR

Nebezpečí úrazu nečekaným spuštěním zařízení. Vnitřní kontrolní funkce přístroje přístroj vypnou a opět samočinně zapnou.

▶ Před zahájením prací na zařízení odpojte elektrickou zástrčku.

UPOZORNĚNÍ

Nepoužívejte žádné agresivní čisticí prostředky nebo chemické roztoky. Tyto prostředky mohou poškodit kryty, narušit funkci přístroje a škodí zvířatům, rostlinám i životnímu prostředí.

Čistěte přístroj pokud je to možné pouze čistou vodou a měkkým kartáčkem nebo houbičkou. Ulpívající nečistoty čistěte doporučenými čisticími prostředky.

Čištění zařízení

i Přístroj čistěte podle potřeby, minimálně však 2krát ročně.

— Na čerpadle vyčistěte především rotorovou jednotku a kryt čerpadla.

- Doporučené čisticí prostředky při obtížně odstranitelném zvápenatění:

— Čistič čerpadel PumpClean od OASE.

– Domácí čističe bez obsahu octa a chlóru.

- Po čištění důkladně opláchněte všechny díly čistou vodou.

VAROVÁNÍ

Jednotka oběžného kola se velmi rychle otáčí. V případě sáhnutí do otvoru hrdla sání nebo výtlaku může dojít závažným úrazům spojeným s amputací končetin.

▶ Před zahájením prací na zařízení odpojte elektrickou zástrčku.

UPOZORNĚNÍ

Rotorová jednotka obsahuje silný magnet, který přitahuje magnetické částice (např. železné piliny). Zůstávající částice mohou způsobit neopravitelné škody na rotorové jednotce a motorovém bloku.

▶ Před instalací opatrně zbavte rotorovou jednotku všech ulpívajících nečistot.

UPOZORNĚNÍ

Rotorová jednotka je v motorovém bloku vedena ložiskem. Toto ložisko je opotřebitelný díl a mělo by se vyměnit současně s rotorovou jednotkou.

▶ Výměna ložiska vyžaduje zvláštní znalosti a nástroje. Nechte ložisko vyměnit specializovaným prodejcem OASE nebo zašlete čerpadlo společnosti OASE.

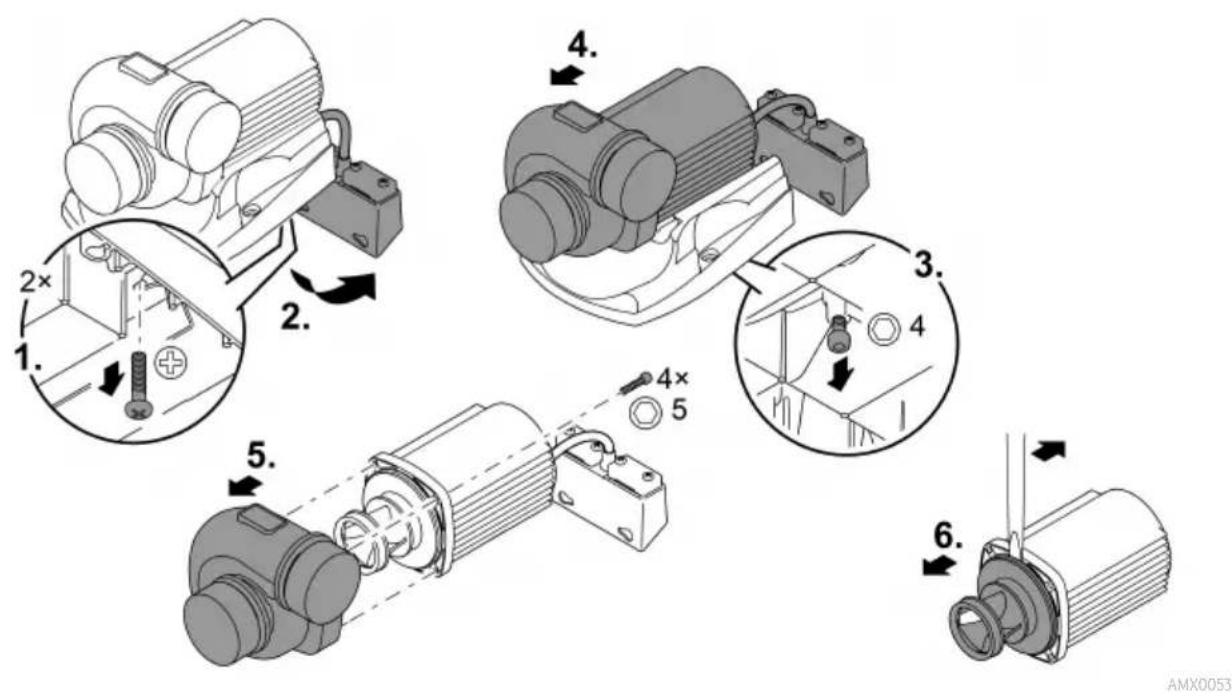

UPOZORNĚNÍ

Pokud se skřín čerpadla během demontáže nakloní a přitlačí na běžící jednotku, dojde k poškození běžící jednotky.

▶ Před demontáží skříně čerpadla umístěte čerpadlo do svislé polohy. Díky tomu se skříně čerpadla nemůže svou vlastní hmotností přitlačit na běžící jednotku.
▶ Opatrně a rovně vytáhněte blok motoru ze skříně čerpadla.
▶ Při montáži bud'te stejně opatrní.

• Demontujte na straně sání a výtlaku trubky.
• Opatrně uvolněte šroubovákem nebo širokou čepelí případně instalovanou rotorovou jednotku.
• Po vyjmutí rotorové jednotky vyčistěte všechny součásti pod tekoucí vodou.

– Opotřebenou nebo poškozenou rotorovou jednotku vyměňte.

- Smontujte čerpadlo v opačném pořadí.

— Utahovací moment pro všechny uvolněné šrouby: 3 Nm.

AquaMax Eco Titanium 31000

Přístroj není odolný proti mrazu a pokud lze očekávat mrazivé počasí, musí být odinstalován a uložen.

Správné uskladnění přístroje:

• Vyčistěte důkladně přístroj.
- Přístroj zkontrolujte, zda není poškozený a případně vyměňte poškozené díly.
- Čerpadlo skladujte ponořené a bez mrazu.
- Chraňte otevřené přípojky před vlhkostí a znečištěním.

Odstraňování poruch

Porucha	Možná příčina	Náprava
Čerpadlo se nerozběhne	Není přítomno síťové napětí	Zkontrolujte síťové napětíZkontrolujte přívodní vedeníZapnutí čerpadla
Čerpadlo nečerpá	Silné znečištění vody	Vyčistěte čerpadlo. Po ochlazení motoru se čerpadlo automaticky opět zapne.
	Jednotka oběžného kola je blokovaná	Vytáhněte síťovou zástrčku a odstraňte překážku. Následně opět zapněte čerpadlo.
Dopravované množství není dostatečné	Jednotka oběžného kola má těžký chod	Vyčistěte rotorovou jednotku
	Příliš velké ztráty v trubkách	Zvolte větší průměr trubkyZkraťte délku trubky na nezbytné minimumNepoužívejte zbytečné oblouky a spojo-vací díly
Čerpadlo se po krátké době chodu vypne	Silné znečištění vody	Vyčistěte čerpadlo. Po ochlazení motoru se čerpadlo automaticky opět zapne.
	Teplota vody je příliš vysoká	Dodržte maximální teplotu vody +35 °C. Po ochlazení motoru se čerpadlo automaticky opět zapne.
	Okolní teplota je příliš vysoká	Dodržujte maximálně přípustnou teplotu prostředí. Po ochlazení motoru se čerpadlo automaticky opět zapne.
	Jednotka oběžného kola je b lokovaná	Vytáhněte síťovou zástrčku a odstraňte překážku. Následně opět zapněte čerpadlo.
	Čerpadlo běželo nasucho	Ponořte čerpadlo. Při provozu v rybníku přístroj zcela ponořte.

Technické údaje
Údaje o přístroji

Popis			AquaMax Eco Titanium
			31000	51000	81000
Připojovací napětí		V AC	220 ... 240	220 ... 240	220 ... 240
Frekvence sítě		Hz	50/60	50/60	50/60
Příkon		W	35 ... 170	70 ... 320	100 ... 730
Řízení			EGC	EGC	EGC
Vstup	Připojovací závit		G2 12	G3	G3
	pro potrubní vedení		DN63	DN75	DN75
Výstup	Připojovací závit		G2 12	G3	G3
	pro potrubní vedení		DN63	DN75	DN75
Dovolený rozsah teploty vody (ponořená insta- lace)		°C	+4 ... +35	+4 ... +35	+4 ... +35
Max. přípustná okolní teplota u přirozené kon- vekce (instalace na suchu)		°C	+30	+30	+30
Max. přípustná okolní teplota u vynuceného chla- zení (instalace na suchu)		°C	+40	+40	+40
Max. čerpací výkon		l/h	31500	51000	81000
Max. čerpací výška		m	3,3	4	5,5
Max. velikost zrna, hrubé nečistoty		mm	6	6	6
Max. hloubka ponoru		m	≤4	≤4	≤4
Délka kabelu		m	10	10	10
Rozměry	Délka	mm	275	350	390
	Šířka	mm	175	220	235
	Výška	mm	200	245	245
Hmotnost		kg	9,2	16,5	17,5

Typ		Čerstvá voda	Bazénová voda	Slaná voda
Hodnota pH		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Tvrdost	DH	8 až 15	8 až 15	20 až 30
Volný chlor	mg/l	<0,3	<0,6	<0,3
Obsah chloridu	mg/l	<250	<250	<22000
Obsah soli	%	<0,4	<0,4	<4
Celková odparka	mg/l	<50	<50	<50
Teplota	°C	+4 až +35	+4 až +30	+4 až +28

• Rotor
• Ložisko v motorovém bloku

Likvidace

UPOZORNĚNÍ

Toto zařízení nesmí být likvidováno společně s komunálním odpadem.

▶ Likvidujte zařízení ve sběrném dvoře.
▶ V případě dotazů kontaktujte místní společnost k likvidaci odpadů. U ní získáte informace o správné likvidaci zařízení.
▶ Předtím znemožněte další použití přístroje odříznutím kabelů.

! VÝSTRAHA

Symboly na zariadení

IP68

Prečítajte si návod na použitie.

Seasonal Flow Control (SFC)

Príslušné charakteristiky nájdete na stránke www.oase.com v oblasti výrobkov „jazierkové čerpadlá“.

Otáčanie telesa čerpadla

V prípade potreby je možné teleso čerpadla otočit, a tým zmenit polohu výstupu čerpadla o 90°.

Čerpadlo pred odobratím telesa postavte vodorovne. Tým sa teleso čerpadla nemôže vlastnou hmotnostou zatlačit proti obežnej jednotke.
▶ Opatrne a rovno z telesa čerpadla vytiahnite blok motora.
▶ Pri skladaní postupujte rovnako opatrne.

AquaMax Eco Titanium 31000

Čerpadlo je možné prevádzkovat s riadením a bez neho.

• Pomocou riadenia sa dá regulovat' výkon čerpadla.
• Bez riadenia beží zapnuté čerpadlo permanentne na plný výkon.

– Čerpadlo umiestnite vodorovne.
– Zaskrutkujte pätku zariadenia pevne na podlahu čerpacej komory, aby čerpadlo bezpečne stálo.

- Ked'instalujete čerpadlo bez čerpacej komory:

— Postavte čerpadlo vodorovne na pevný podklad bez bahna.
– Zaistite bezpečnú polohu čerpadla.

▶ Pred osadením dôkladne odstráňte z rotora prichytené častice,

UPOZORNENIE
