INSTRUKCJA OBSŁUGI Vnet Ethernet Interface Klark Teknik

För tillämpliga garantivillkor och ytterligare information om Music Tribes begränsade garanti, se fullständig information online på musictribe.com/warranty. Uwaga Terminale oznaczone symbolem przenoszą wystarczająco wysokie napięcie elektryczne, aby stworzyć ryzyko porażenia prądem. Używaj wyłącznie wysokiej jakości fabrycznie przygotowanych kabli z zainstalowanymi wtyczkami ¼" TS. Wszystkie inne instalacje lub modykacje powinny być wykonywane wyłącznie przez wykwalikowany personel techniczny. Ten symbol informuje o ważnych wskazówkach dotyczących obsługi i konserwacji urządzenia w dołączonej dokumentacji. Proszę przeczytać stosowne informacje w instrukcji obsługi. Uwaga W celu wyeliminowania zagrożenia porażenia prądem zabrania się zdejmowania obudowy lub tylnej ścianki urządzenia. Elementy znajdujące się we wnętrzu urządzenia nie mogą być naprawiane przez użytkownika. Naprawy mogą być wykonywane jedynie przez wykwalikowany personel. Uwaga W celu wyeliminowania zagrożenia porażenia prądem lub zapalenia się urządzenia nie wolno wystawiać go na działanie deszczu i wilgotności oraz dopuszczać do tego, aby do wnętrza dostała się woda lub inna ciecz. Nie należy stawiać na urządzeniu napełnionych cieczą przedmiotów takich jak np. wazony lub szklanki. Uwaga Prace serwisowe mogą być wykonywane jedynie przez wykwalikowany personel. W celu uniknięcia zagrożenia porażenia prądem nie należy wykonywać żadnych manipulacji, które nie są opisane w instrukcji obsługi. Naprawy wykonywane mogą być jedynie przez wykwalikowany personel techniczny. Ważne informacje o bezpieczeństwie

1. Proszę przeczytać

2. Proszę przechowywać

niniejszą instrukcję.

3. Należy przestrzegać

wszystkich wskazówek ostrzegawczych.

4. Należy postępować

zgodnie z instrukcją obsługi.

5. Urządzenia nie wolno

używać w pobliżu wody.

czyścić wyłącznie suchą szmatką.

7. Nie zasłaniać otworów

wentylacyjnych. W czasie podłączania urządzenia należy przestrzegać zaleceń producenta.

8. Nie stawiać urządzenia

w pobliżu źródeł ciepła takich, jak grzejniki, piece lub urządzenia produkujące ciepło (np. wzmacniacze).

9. W żadnym wypadku nie

należy usuwać zabezpieczeń z wtyczek dwubiegunowych oraz wtyczek z uziemieniem. Wtyczka dwubiegunowa posiada dwa wtyki kontaktowe o różnej szerokości. Wtyczka z uziemieniem ma dwa wtyki kontaktowe i trzeci wtyk uziemienia. Szerszy wtyk kontaktowy lub dodatkowy wtyk uziemienia służą do zapewnienia bezpieczeństwa użytkownikowi. Jeśli format wtyczki urządzenia nie odpowiada standardowi gniazdka, proszę zwrócić się do elektryka z prośbą o wymienienie gniazda.

należy ułożyć tak, aby nie był narażony na deptanie i działanie ostrych krawędzi, co mogłoby doprowadzić do jego uszkodzenia. Szczególną uwagę zwrócić należy na odpowiednią ochronę miejsc w pobliżu wtyczek i przedłużaczy oraz miejsce, w którym kabel sieciowy przymocowany jest do urządzenia.

11. Urządzenie musi być

zawsze podłączone do sieci sprawnym przewodem z uziemieniem.

12. Jeżeli wtyk sieciowy

lub gniazdo sieciowe w urządzeniu pełnią funkcję wyłącznika, to muszą one być zawsze łatwo dostępne.

13. Używać wyłącznie

sprzętu dodatkowego i akcesoriów zgodnie z zaleceniami producenta.

jedynie zalecanych przez producenta lub znajdujących się w zestawie wózków, stojaków, statywów, uchwytów i stołów. W przypadku posługiwania się wózkiem należy zachować szczególną ostrożność w trakcie przewożenia zestawu, aby uniknąć niebezpieczeństwa potknięcia się i zranienia.

15. W trakcie burzy oraz na

czas dłuższego nieużywania urządzenia należy wyjąć wtyczkę z gniazdka sieciowego.

wszelkich napraw należy zlecać jedynie wykwalikowanym pracownikom serwisu. Przeprowadzenie przeglądu technicznego staje się konieczne, jeśli urządzenie zostało uszkodzone w jakikolwiek sposób (dotyczy to także kabla sieciowego lub wtyczki), jeśli do wnętrza urządzenia dostały się przedmioty lub ciecz, jeśli urządzenie wystawione było na działanie deszczu lub wilgoci, jeśli urządzenie nie funkcjonuje poprawnie oraz kiedy spadło na podłogę

Prawidłowa utylizacja produktu: Ten symbol wskazuje, że tego produktu nie należy wyrzucać razem ze zwykłymi odpadami domowymi, tylko zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) (2012/19/EU) oraz przepisami krajowymi. Niniejszy produkt należy przekazać do autoryzowanego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Niewłaściwe postępowanie z tego typu odpadami może wywołać20 21Quick Start GuideVNET ETHERNET INTERFACE szkodliwe działanie na środowisko naturalnej i zdrowie człowieka z powodu potencjalnych substancji niebezpiecznych zaliczanych jako zużyty sprzęt elektryczny i elektroniczny. Jednocześnie, Twój wkład w prawidłową utylizację niniejszego produktu przyczynia się do oszczędnego wykorzystywania zasobów naturalnych. Szczegółowych informacji o miejscach, w których można oddawać zużyty sprzęt do recyklingu, udzielają urzędy miejskie, przedsiębiorstwa utylizacji odpadów lub najbliższy zakład utylizacji odpadów.

ograniczonej przestrzeni, takiej jak półka na książki lub podobny zestaw.

urządzeniu źródeł otwartego ognia, takich jak zapalone świece.

20. Należy pamiętać o

środowiskowych aspektach utylizacji baterii. Baterie należy utylizować w punkcie zbiórki baterii.

21. To urządzenie może

być używane w klimacie tropikalnym i umiarkowanym do 45 ° C. ZASTRZEŻENIA PRAWNE Music Tribe nie ponosi odpowiedzialności za jakiekolwiek straty, które mogą ponieść osoby, które polegają w całości lub w części na jakimkolwiek opisie, fotograi lub oświadczeniu zawartym w niniejszym dokumencie. Specykacje techniczne, wygląd i inne informacje mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe są własnością ich odpowiednich właścicieli. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones i Coolaudio są znakami towarowymi lub zastrzeżonymi znakami towarowymi rmy Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Wszystkie prawa zastrzeżone. OGRANICZONA GWARANCJA Aby zapoznać się z obowiązującymi warunkami gwarancji i dodatkowymi informacjami dotyczącymi ograniczonej gwarancji Music Tribe, zapoznaj się ze wszystkimi szczegółami w trybie online pod adresem musictribe.com/warranty.22 23Quick Start GuideVNET ETHERNET INTERFACE Computer System Requirements Minimum requirements:

• • Firmware Update - Bläddra för att hitta uppdateringslen och klicka på update för att ladda rmware-len till Ethernet-gränssnittet. EtherBridge Network Properties Ethernet VNET Interface Device Information Host NameIP AddressMAC AddressBoot VersionFirmware VersionEthernet ModeVNET RxVNET TxOnlineNetwork NameUse AutolpUse Static IPStatic AddressEtherBridge455B Device Configuration EtherBridge169.254.163.1401E-30-6C-A2-45-5B1.0801.120100mbs - FDX0 Frames0 FramesLocateApplyBrowse... Update192.168.0.222 Firmware Update102 103Quick Start GuideVNET ETHERNET INTERFACE Wprowadzenie Dziękujemy za wybranie tego produktu do swojego zastosowania. Poświęć trochę czasu na przestudiowanie zawartości tej instrukcji obsługi, aby uzyskać najlepszą możliwą wydajność tego urządzenia. Kluczowe cechy Ethernet to rodzina technologii sieci komputerowych dla sieci lokalnych (LAN). Ethernet został wprowadzony na rynek w 1980 roku i ustandaryzowany w 1985 roku jako IEEE 802.3. Ethernet w dużej mierze zastąpił konkurencyjne technologie przewodowych sieci LAN. Ten produkt umożliwia komputerowi osobistemu dostęp do sieci urządzeń obsługujących sieć VNET w celu ich kontrolowania i monitorowania. Jest podłączony do komputera lub do sieci przez Ethernet. Trzy podstawowe sposoby podłączenia komputera do tego produktu to:

1. Bezpośrednie połączenie jeden do jednego (przy użyciu automatycznego adresu IP)

2. Przez router lub koncentrator przełączający

3. Przez router DHCP z 802.11g / n do połączenia bezprzewodowego

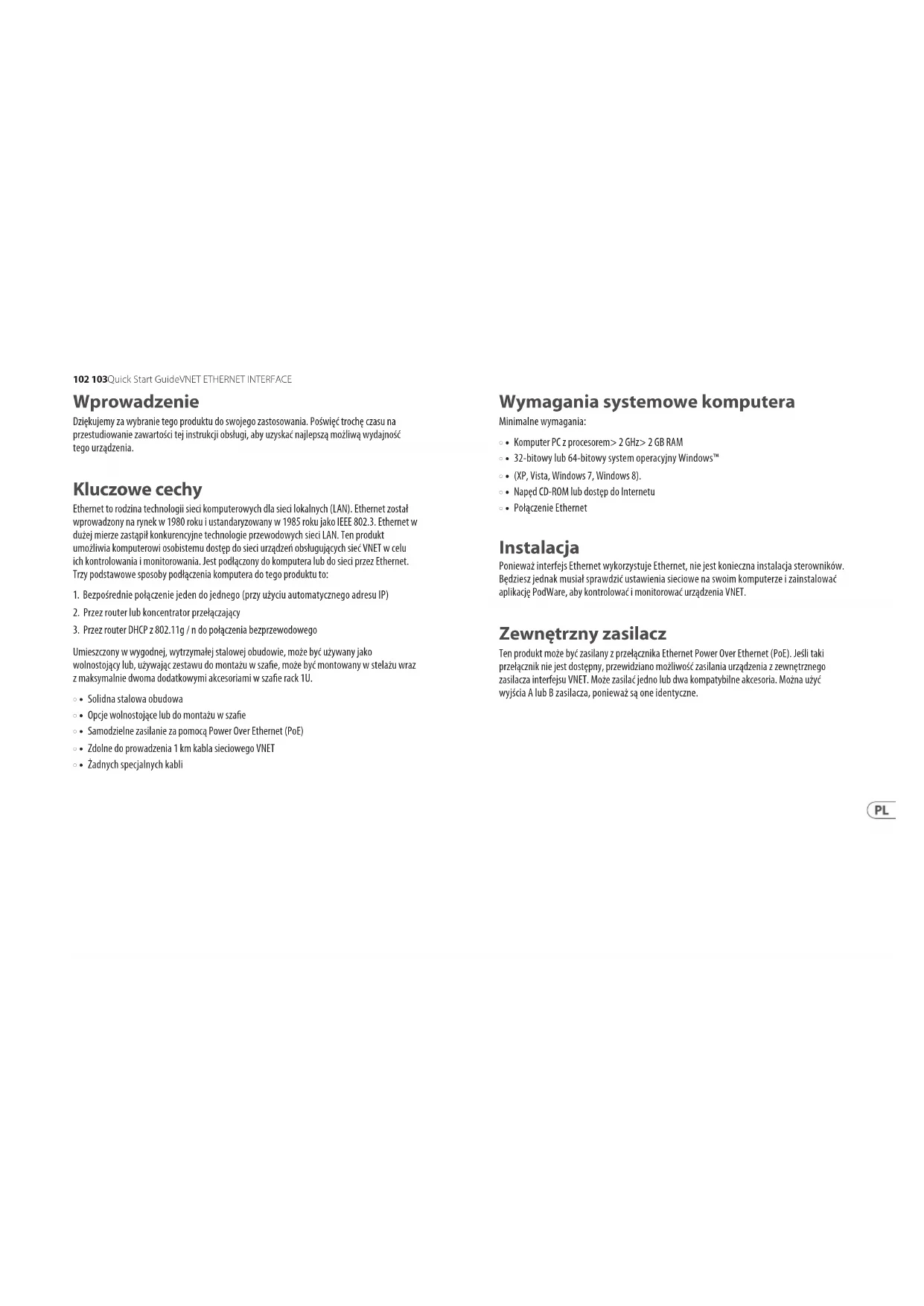

Umieszczony w wygodnej, wytrzymałej stalowej obudowie, może być używany jako wolnostojący lub, używając zestawu do montażu w szae, może być montowany w stelażu wraz z maksymalnie dwoma dodatkowymi akcesoriami w szae rack 1U.

• • Solidna stalowa obudowa

• • Opcje wolnostojące lub do montażu w szae

• • Samodzielne zasilanie za pomocą Power Over Ethernet (PoE)

• • Zdolne do prowadzenia 1 km kabla sieciowego VNET

• • Żadnych specjalnych kabli Wymagania systemowe komputera Minimalne wymagania:

• • Komputer PC z procesorem> 2 GHz> 2 GB RAM

• • 32-bitowy lub 64-bitowy system operacyjny Windows™

• • (XP, Vista, Windows 7, Windows 8).

• • Napęd CD-ROM lub dostęp do Internetu

• • Połączenie Ethernet Instalacja Ponieważ interfejs Ethernet wykorzystuje Ethernet, nie jest konieczna instalacja sterowników. Będziesz jednak musiał sprawdzić ustawienia sieciowe na swoim komputerze i zainstalować aplikację PodWare, aby kontrolować i monitorować urządzenia VNET. Zewnętrzny zasilacz Ten produkt może być zasilany z przełącznika Ethernet Power Over Ethernet (PoE). Jeśli taki przełącznik nie jest dostępny, przewidziano możliwość zasilania urządzenia z zewnętrznego zasilacza interfejsu VNET. Może zasilać jedno lub dwa kompatybilne akcesoria. Można użyć wyjścia A lub B zasilacza, ponieważ są one identyczne.104 105Quick Start GuideVNET ETHERNET INTERFACE Podłączanie komputera Komputer można podłączyć do interfejsu Ethernet na dwa sposoby:

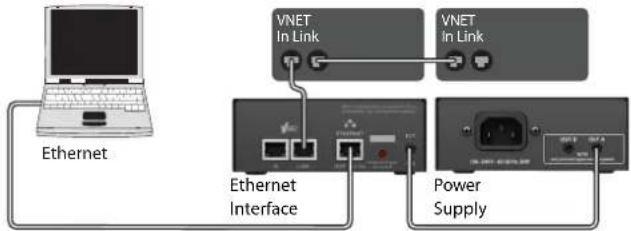

1. Poprzez bezpośrednie połączenie z gniazda Ethernet komputera do interfejsu Ethernet.

2. Podłączając komputer do przełącznika Ethernet i z tego samego przełącznika lub innego

przełącznika w tej samej sieci do interfejsu Ethernet DevicesEthernetEthernetInterfacePowerSupply VNET In Link VNET In Link

W przypadku tego produktu nie musisz martwić się o adresowanie IP. Domyślnie używa DHCP, więc twój serwer DHCP przydzieli swój adres IP. Jeśli nie ma serwera DHCP, użyje „zerowej konguracji”. W obu przypadkach jest to w pełni automatyczne. Aby uzyskać więcej informacji na ten temat, skontaktuj się z administratorem sieci. Podłączanie urządzeń W przypadku urządzeń VNET podłącz gniazdo VNET Link na interfejsie Ethernet do gniazda VNET In pierwszego urządzenia, którym chcesz sterować, następnie gniazdo VNET Link tego urządzenia do gniazda VNET In następnego urządzenia i tak dalej. Kolejność, w jakiej urządzenia są podłączane, nie jest ważna. Nie trzeba podłączać gniazda Link ostatniego urządzenia w „łańcuchu”.106 107Quick Start GuideVNET ETHERNET INTERFACE Zestaw akcesoriów do stelaża Interfejs Ethernet może być używany jako wolnostojący lub zamontowany w szae 19" przy użyciu opcjonalnego zestawu do montażu w szae. Zestaw ten składa się z panelu, który może pomieścić do trzech akcesoriów (inny przykład stanowi zasilacz pomocniczy) w 1U przestrzeni w szae. Nieużywany pozycje są starannie zaślepione Dostarczone wsporniki sprawiają, że proces montażu akcesoriów jest szybki i łatwy.

1. Zdejmij dwa wsporniki montażowe i zaślepkę z Lexanu, które zakrywają otwór, w którym

chcesz zamontować akcesorium, zdejmując dwie nakrętki. (Zachowaj te oraz śruby i podkładki).

2. Odkręć dwie śruby z jednej strony akcesorium.

3. Używając dwóch śrub wykręconych w 2, przymocuj jeden wspornik mocujący luźno do boku

akcesorium, „uchem” skierowanym do przodu, skierowanym na zewnątrz.

1. Powtórz 2 i 3 po drugiej stronie. Teraz pchnij pokrywę do tyłu urządzenia do oporu, a

następnie wyrównaj uszy wspornika z przednią krawędzią pokrywy. Teraz dokręć śruby.

2. Umieść akcesorium ze wspornikami montażowymi do tylnej strony panelu montażowego i

zamocuj je na miejscu za pomocą dwóch zestawów śrub, podkładek i nakrętek usuniętych w 1. Należy zwrócić uwagę, że otwory w tylnych końcach wsporników można w razie potrzeby wykorzystać jako punkty mocowania kabli.108 109Quick Start GuideVNET ETHERNET INTERFACE Operacja Po podłączeniu interfejsu Ethernet do komputera / przełącznika i do urządzeń oraz, jeśli ma to zastosowanie, do zasilacza, jak opisano wcześniej, nie ma już żadnych dalszych regulacji, które należy wykonywać w samym urządzeniu. Wskaźniki z przodu urządzenia działają w następujący sposób: Wskaźnik zasilania EXT zaświeci się, gdy zasilanie prądem stałym jest podłączone do gniazda zasilania EXT z tyłu urządzenia. Wskaźnik zasilania PoE zaświeci się, gdy zasilanie prądem stałym jest dostarczane przez przełącznik Power Over Ethernet (PoE). Wskaźnik VNET DATA świeci się, gdy dane są odbierane z sieci VNET. Wskaźnik łącza Ethernet miga, gdy urządzenie jest podłączone do sieci Ethernet. Wskaźnik danych Ethernet służy do wskazywania następujących stanów: Włączony - Połączono z urządzeniami przez PodWare

• • Szybkie miganie - w bagażniku

• • Szybkie krótkie mignięcia - uzyskiwanie adresu IP

• • Powolne miganie - zlokalizuj funkcję (lub limit czasu naciśnięcia przycisku)

• • On - Online do PodWare

• • Krótki błysk co 5 sekund - w trybie statycznego adresu IP Wskaźnik Ethernet DATA zaświeci się, gdy urządzenie odbiera dane sterujące przez Ethernet Gniazdo Ethernet RJ45 to połączenie Ethernet, które powinno być podłączone z komputera lub przełącznika lub routera Ethernet. Gniazdo VNET In RJ45 to szeregowe połączenie sieciowe VNET, które może służyć do podłączania kolejnych urządzeń VNET. Gniazdo VNET Link RJ45 jest podstawowym połączeniem szeregowym sieci VNET, które powinno być podłączone do pierwszego urządzenia VNET w sieci VNET. Wgłębiony przycisk służy do ustawiania trybu adresowania IP na domyślny stan „Auto” poprzez naciśnięcie i przytrzymanie go przez około 10 sekund (aż wskaźnik danych Ethernet zacznie migać. W przypadku specjalnych celów konserwacyjnych dostawca może również poprosić o wprowadzenie „Boot” poprzez naciśnięcie i przytrzymanie tego przycisku podczas uruchamiania interfejsu. Gniazdo Ext 3,5 mm Jack służy do zewnętrznego zasilania interfejsu Ethernet. Używaj tylko zatwierdzonego źródła zasilania prądem stałym. Jeśli używasz przełącznika PoE, nie musisz podłączać go do tego złącza.110 111Quick Start GuideVNET ETHERNET INTERFACE Rozwiązywanie problemów Wskaźnik zasilania EXT nie świeci się Jeśli nie masz połączenia z przełącznikiem Ethernet PoE, musisz użyć dodatkowego zasilacza.

• • Upewnij się, że jest prawidłowo podłączony.

• • Sprawdź, czy świeci się wskaźnik zasilania na zasilaczu.

• • Jeśli zamiast tego używasz przełącznika Ethernet PoE, zwykle nie jest konieczne stosowanie zewnętrznego źródła zasilania, w takim przypadku ten wskaźnik nie będzie się świecił. PodWare nie znajduje interfejsu

• • Sprawdź, czy wskaźnik danych Ethernet miga, wskazując, że istnieje połączenie Ethernet.

• • Upewnij się, że kabel sieciowy Ethernet nie jest zbyt długi, jest prawidłowo podłączony i nie jest uszkodzony.

• • Upewnij się, że interfejs nie ma statycznego adresu IP.

• • Wyłącz port bezprzewodowy w komputerze.

• • Sprawdź, czy jakaś zapora nie blokuje PodWare dostępu do sieci. PodWare nie znajduje żadnych urządzeń

• • Czy widzisz pasek sieciowy interfejsu Ethernet w PodWare?

• • Czy świecą się odpowiednie wskaźniki? (Patrz wyżej).

• • Upewnij się, że okablowanie sieci VNET nie jest zbyt długie, jest prawidłowo podłączone, nie jest uszkodzone i jest zgodne z uwagą aplikacyjną DQ2707.

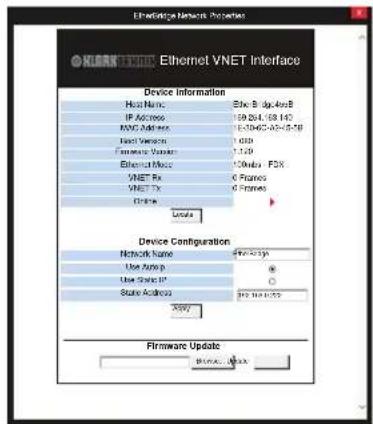

• • Sprawdź, czy wskaźnik danych sieci VNET miga, gdy PodWare próbuje połączyć się z Internetem. Jeśli nie, może występować problem z okablowaniem sieci VNET. Właściwości sieci Aby uzyskać dostęp do poniższego panelu, kliknij prawym przyciskiem myszy sieć Ethernet, do której chcesz uzyskać dostęp, i kliknij właściwości.

• • Informacje o urządzeniu wyświetlają nazwę hosta, aktualny adres IP, wersje oprogramowania układowego / rozruchowego, adres Mac i stan online

• • Przycisk lokalizacji - przycisk lokalizacji miga wskaźnikiem danych Ethernet na interfejsie Ethernet, aby pokazać, z którym interfejsem Ethernet jesteś online.

• • Przyciski opcji AutoIP / Static IP - Wskazują typ adresowania IP i adres IP, dla którego zostanie ustawiony statyczny. Uwaga: zwykle nie należy używać statycznego adresu IP, ponieważ może to łatwo spowodować zduplikowanie adresów IP, adresy spoza zakresu lub adresy niezgodne z ustawieniami komputera. Większość sieci jest kongurowana w trybie ad hoc, a ustawienie statycznych adresów IP uniemożliwi serwerowi DHCP przypisanie znanego dostępnego adresu IP.

• • Przycisk Zastosuj - Ustawia kongurację ustawień IP i zmiany nazwy sieci.

1. Zarejestrować online.

Zarejestruj swój nowy sprzęt Music Tribe zaraz po zakupie na stronie musictribe.com. Zarejestrowanie zakupu za pomocą naszego prostego formularza online pomaga nam szybciej i efektywniej rozpatrywać roszczenia dotyczące naprawy. Przeczytaj również warunki naszej gwarancji, jeśli dotyczy.

2. Awaria. Jeśli Twój

autoryzowany sprzedawca Music Tribe nie znajduje się w pobliżu, możesz skontaktować się z autoryzowanym dostawcą Music Tribe dla swojego kraju, wymienionym w sekcji „Wsparcie” na stronie musictribe.com. Jeśli Twojego kraju nie ma na liście, sprawdź, czy Twój problem może zostać rozwiązany przez nasze „Wsparcie online”, które można również znaleźć w sekcji „Wsparcie” na stronie musictribe.com. Alternatywnie, prześlij zgłoszenie gwarancyjne online na musictribe. com PRZED zwrotem produktu.

3. Połączenia zasilania.

Przed podłączeniem urządzenia do gniazdka sieciowego upewnij się, że używasz odpowiedniego napięcia sieciowego dla danego modelu. Wadliwe bezpieczniki należy bez wyjątku wymienić na bezpieczniki tego samego typu i wartości. Belangrijke informatie Viktig information Ważna informacja
