| Typ produktu | Izolator sieci VNET |
| Marka | Klark Teknik |
| Model | Qflex Isolator |
| Kategoria | Głośnik |
| Zasilanie | 12 V DC, 100 mA na izolator |
| Pobór mocy | 100 mA |
| Porty | 3 porty (IN, OUT, LINK) złączami RJ45 i listwami Phoenix |
| Izolacja | Galwaniczna, obsługuje potencjały ziemi do ±15 V |
| Montaż | Na panelu, otwory 4 mm, rozstaw 40 x 92,5 mm |
| Obudowa | Stal ocynkowana |
| Zastosowanie | Sieci VNET, topologia gwiazdy, tłumienie szumów i zakłóceń |
| Ochrona | Przed błędami okablowania i przepięciami uziemienia |
| Temperatura pracy | 45 °C maks, klimat tropikalny lub umiarkowany |
| Zasilanie zewnętrzne | Wymagane dla wielu izolatorów |
| Okablowanie | Listwa zaciskowa (śrubowa) lub RJ45 |
| Maksymalna długość sieci | 1 km na szkielet |
| Maksymalna liczba produktów VNET | 32 na sieć |
| Konserwacja | Czyszczenie suchą szmatką |
| Bezpieczeństwo | Nie otwierać, naprawa przez wykwalifikowany personel |
| Możliwość naprawy | Żadnych części naprawianych przez użytkownika |
| Gwarancja | Ograniczona, zobacz musictribe.com |
Często zadawane pytania - Qflex Isolator Klark Teknik
Pytania użytkowników dotyczące Qflex Isolator Klark Teknik
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Głośnik w formacie PDF za darmo! Znajdź swoją instrukcję Qflex Isolator - Klark Teknik i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Qflex Isolator marki Klark Teknik.

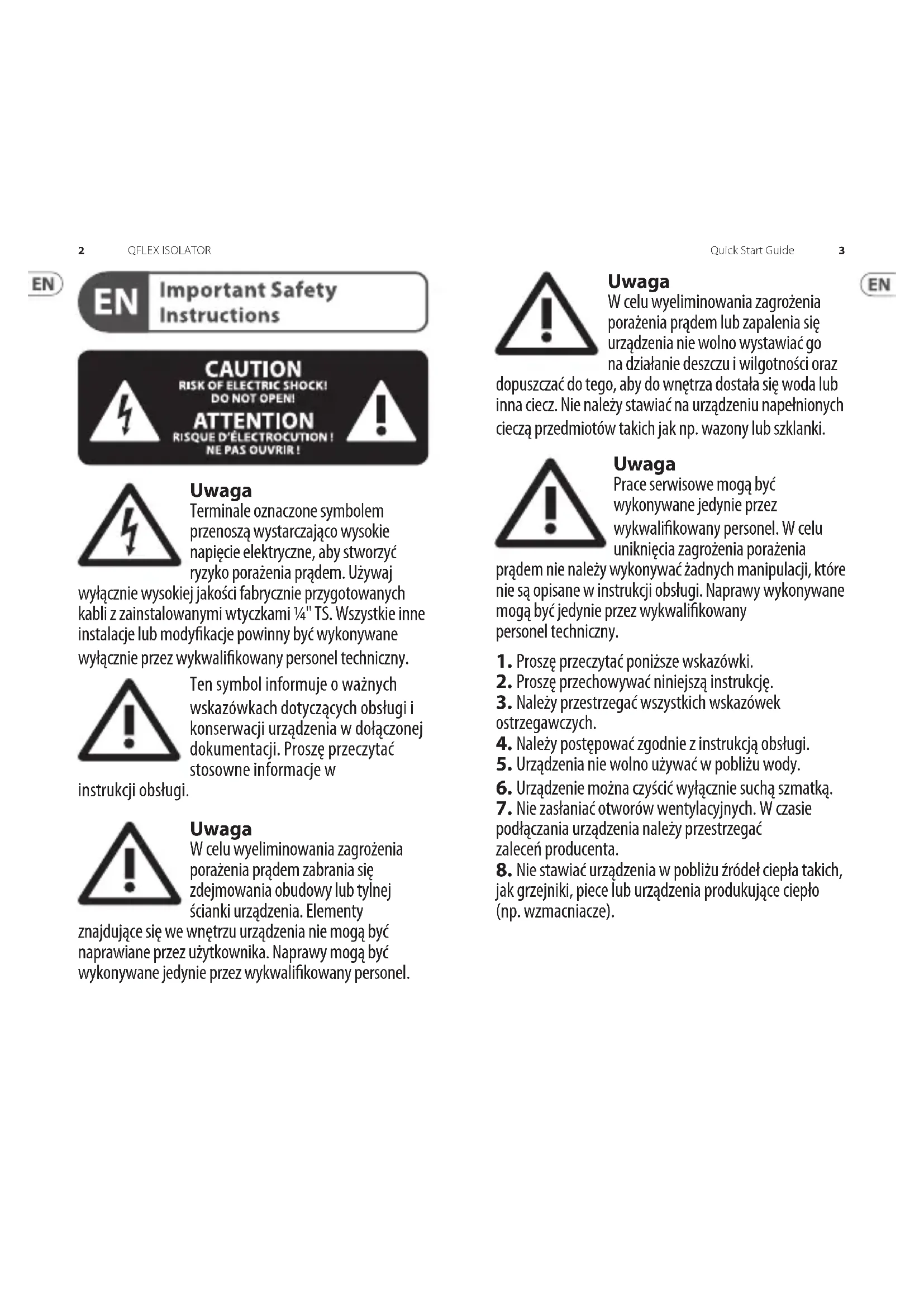

INSTRUKCJA OBSŁUGI Qflex Isolator Klark Teknik
Terminale oznaczone symbolem przenoszą wystarczająco wysokie napięcie elektryczne, aby stworzyć ryzyko porażenia prądem. Używaj
wyłącznie wysokiej jakości fabrycznie przygotowanych kabli z zainstalowanymi wtyczkami ¼" TS. Wszystkie inne instalacje lub modyfikacje powinny być wykonywane wyłącznie przez wykwalifikowany personel techniczny.
Ten symbol informuje o ważnych wskazówkach dotyczących obsługi i konserwacji urządzenia w dołączonej dokumentacji. Proszę przeczytać stosowne informacje w
instrukcji obsługi.
Uwaga
W celu wyeliminowania zagrożenia porażenia prądem zabrania się zdejmowania obudowy lub tylnej ścianki urządzenia. Elementy
znajdujące się we wnętrzu urządzenia nie mogą być naprawiane przez użytkownika. Naprawy mogą być wykonywane jedynie przez wykwalifikowany personel.
Uwaga
W celu wyeliminowania zagrożenia porażenia prądem lub zapalenia się urządzenia nie wolno wystawiać go na działanie deszczu i wilgotności oraz
dopuszczać do tego, aby do wnętrza dostała się woda lub inna ciecz. Nie należy stawiać na urządzeniu napełnionych cieczą przedmiotów takich jak np. wazony lub szklanki.
Uwaga
Prace serwisowe mogą być wykonywane jedynie przez wykwalifikowany personel. W celu uniknięcia zagrożenia porażenia
prądem nie należy wykonywać żadnych manipulacji, które nie są opisane w instrukcji obsługi. Naprawy wykonywane mogą być jedynie przez wykwalifikowany personel techniczny.
- Proszę przeczytać poniższe wskazówki.
- Proszę przechowywać niniejszą instrukcję.
- Należy przestrzegać wszystkich wskazówek ostrzegawczych.
- Należy postępować zgodnie z instrukcją obsługi.
- Urządzenia nie wolno używać w pobliżu wody.
- Urządzenie można czyścić wyłącznie suchą szmatką.
- Nie zasłaniać otworów wentylacyjnych. W czasie podłączania urządzenia należy przestrzegać zaleceń producenta.
- Nie stawiać urządzenia w pobliżu źródeł ciepła takich, jak grzejniki, piece lub urządzenia produkujące ciepło (np. wzmacniacze).
EN
EN
- W żadnym wypadku nie należy usuwać zabezpieczeń z wtyczek dwubiegunowych oraz wtyczek z uziemieniem. Wtyczka dwubiegunowa posiada dwa wtyki kontaktowe o różnej szerokości. Wtyczka z uziemieniem ma dwa wtyki kontaktowe i trzeci wtyk uziemienia. Szerszy wtyk kontaktowy lub dodatkowy wtyk uziemienia służą do zapewnienia bezpieczeństwa użytkownikowi. Jeśli format wtyczki urządzenia nie odpowiada standardowi gniazdka, proszę zwrócić się do elektryka z prośbą o wymienienie gniazda.
- Kabel sieciowy należy ułożyć tak, aby nie był narażony na deptanie i działanie ostrych krawędzi, co mogłoby doprowadzić do jego uszkodzenia. Szczególną uwagę zwrócić należy na odpowiednią ochronę miejsc w pobliżu wtyczek i przedłużaczy oraz miejsce, w którym kabel sieciowy przymocowany jest do urządzenia.
- Urządzenie musi być zawsze podłączone do sieci sprawnym przewodem z uziemieniem.
- Jeżeli wtyk sieciowy lub gniazdo sieciowe w urządzeniu pełnią funkcję wyłącznika, to muszą one być zawsze łatwo dostępne.
- Używać wyłącznie sprzętu dodatkowego i akcesoriów zgodnie
z zaleceniami producenta.
- Używać jedynie zalecanych przez producenta lub znajdujących się w zestawie wózków, stojaków, statywów, uchwytów i stołów. W przypadku posługiwania się wózkiem należy zachować szczególną ostrożność w trakcie przewożenia zestawu, aby uniknąć niebezpieczeństwa potknięcia się i zranienia.
- W trakcie burzy oraz na czas dłuższego nieużywania urządzenia należy wyjąć wtyczkę z gniazdka sieciowego.
- Wykonywanie wszelkich napraw należy zlecać jedynie wykwalifikowanym pracownikom serwisu.
Przeprowadzenie przeglądu technicznego staje się konieczne, jeśli urządzenie zostało uszkodzone w jakikołwiek sposób (dotyczy to także kabla sieciowego lub wtyczki), jeśli do wnętrza urządzenia dostały się przedmioty lub ciecz, jeśli urządzenie wystawione było na działanie deszczu lub wilgoci, jeśli urządzenie nie funkcjonuje poprawnie oraz kiedy spadło na podłogę.
- Prawidłowa utylizacja produktu: Ten symbol wskazuje, że tego produktu nie należy wyrzucać razem ze zwykłymi odpadami domowymi, tylko zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE)
(2012/19/EU) oraz przepisami krajowymi. Niniejszy produkt należy przekazać do autoryzowanego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Niewłaściwe postępowanie z tego typu odpadami może wywołać szkodliwe działanie na środowisko naturalnej i zdrowie człowieka z powodu potencjalnych substancji niebezpiecznych zaliczanych jako zużyty sprzęt elektryczny i elektroniczny. Jednocześnie, Twój wkład w prawidłową utylizację niniejszego produktu przyczynia się do oszczędnego wykorzystywania zasobów naturalnych. Szczegółowych informacji o miejscach, w których można oddawać zużyty sprzęt do recyklingu, udzielają urzędy miejskie, przedsiębiorstwa utylizacji odpadów lub najbliższy zakład utylizacji odpadów.
- Nie instaluj w ograniczonej przestrzeni, takiej jak półka na książki lub podobny zestaw.
- Nie stawiaj na urządzeniu źródeł otwartego ognia, takich jak zapalone świece.
- Należy pamiętać o środowiskowych aspektach utylizacji baterii. Baterie należy utylizować w punkcie zbiórki baterii.
EN
EN
- To urządzenie może być używane w klimacie tropikalnym i umiarkowanym do 45 °C.
ES
LIMITED WARRANTY
Music Tribe nie ponosi odpowiedzialności za jakiekolwiek straty, które mogą ponieść osoby, które polegają w całości lub w części na jakimkolwiek opisie, fotografii lub oświadczeniu zawartym w niniejszym dokumencie. Specyfikacje techniczne, wygląd i inne informacje mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe są własnością ich odpowiednich właścicieli. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones i Coolaudio są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Wszystkie prawa zastrzeżone.
LEGAL DISCLAIMER
Aby zapoznać się z obowiązującymi warunkami gwarancji i dodatkowymi informacjami dotyczącymi ograniczonej gwarancji Music Tribe, zapoznaj się ze wszystkimi szczegółami w trybie online pod adresem musictribe.com/warranty.
ES
Ważne informacje o bezpieczeństwie
CAUTION RISK OF ELECTRIC SHOCK! DO NOT OPEN!
ATTENTION RISQUE D'ÉLECTROCUTION ! NE PAS OUVRIR !
Uwaga
Terminale oznaczone symbolem przenoszą wystarczająco wysokie napięcie elektryczne, aby stworzyć ryzyko porażenia prądem. Używaj wyłącznie wysokiej jakości fabrycznie przygotowanych kabli z zainstalowanymi wtyczkami 1/4" TS. Wszystkie inne instalacje lub modyfikacje powinny być wykonywane wyłącznie przez wykwalifikowany personel techniczny.
Ten symbol informuje o ważnych wskazówkach dotyczących obsługi i konserwacji urządzenia w dołączonej dokumentacji. Proszę przeczytać
stosowne informacje w instrukcji obsługi.
Uwaga
W celu wyeliminowania zagrożenia porażenia prądem zabrania się zdejmowania obudowy lub tylnej ścianki urządzenia. Elementy znajdujące się we wnętrzu urządzenia nie mogą być naprawiane przez użytkownika. Naprawy mogą być wykonywane jedynie przez wykwalifikowany personel.
Uwaga
W celu wyeliminowania zagrożenia porażenia prądem lub zapalenia się urządzenia nie wolno wystawiać go na działanie deszczu i wilgotności oraz dopuszczac do tego, aby do wnętrza dostała się woda lub inna ciecz. Nie należy stawiać na urządzeniu napełnionych cieczą przedmiotów takich jak np. wazony lub szklanki.
Uwaga
Prace serwisowe mogą być wykonywane jedynie przez wykwalifikowany personel. W celu uniknięcia zagrożenia porażenia prądem nie należy wykonywać żadnych manipulacji, które nie są opisane w instrukcji obsługi. Naprawy wykonywane mogą być jedynie przez wykwalifikowany personel techniczny.
- Proszę przeczytać poniższe wskazówki.
- Proszę przechowywać niniejszą instrukcję.
- Należy przestrzegać wszystkich wskazówek ostrzegawczych.
- Należy postępować zgodnie z instrukcją obsługi.
- Urządzenia nie wolno używać w pobliżu wody.
- Urządzenie można czyścić wyłącznie suchą szmatką.
-
Nie zasłaniać otworów wentylacyjnych. W czasie podłączania urządzenia należy przestrzegać zaleceń producenta.
-
Nie stawiać urządzenia w pobliżu źródeł ciepła takich, jak grzejniki, piece lub urządzenia produkujące ciepło (np. wzmacniacze).
- W żadnym wypadku nie należy usuwać zabezpieczeń z wtyczek dwubiegunowych oraz wtyczek z uziemieniem. Wtyczka dwubiegunowa posiada dwa wtyki kontaktowe o różnej szerokości. Wtyczka z uziemieniem ma dwa wtyki kontaktowe i trzeci wtyk uziemienia. Szerszy wtyk kontaktowy lub dodatkowy wtyk uziemienia służą do zapewnienia bezpieczeństwa użytkownikowi. Jeśli format wtyczki urządzenia nie odpowiada standardowi gniazdka, proszę zwrócić się do elektryka z prośbą o wymienienie gniazda.
- Kabel sieciowy należy ułożyć tak, aby nie był narażony na deptanie i działanie ostrych krawędzi, co mogłoby doprowadzić do jego uszkodzenia. Szczególną uwagę zwrócić należy na odpowiednią ochronę miejsc w pobliżu wtyczek i przedłużaczy oraz miejsce, w którym kabel sieciowy przymocowany jest do urządzenia.
- Urządzenie musi być zawsze podłączone do sieci sprawnym przewodem z uziemieniem.
- Jeżeli wtyk sieciowy lub gniazdo sieciowe w urządzeniu pełnią funkcję wyłącznika, to muszą one być zawsze łatwo dostępne.
- Używać wyłącznie sprzętu dodatkowego i akcesoriów zgodnie z zaleceniami producenta.
-
Używać jedynie zalecanych przez producenta lub znajdujących się w zestawie wózków, stojaków, statywów, uchwytów i stołów. W przypadku posługiwania się wózkiem należy zachować szczególną ostrożność w trakcie przewożenia zestawu, aby uniknąć niebezpieczeństwa potknięcia się i zranienia.
-
W trakcie burzy oraz na czas dłuższego nieużywania urządzenia należy wyjąć wtyczkę z gniazdka sieciowego.
- Wykonywanie wszelkich napraw należy zlecać jedynie wykwalifikowanym pracownikom serwisu. Przeprowadzenie przeglądu technicznego staje się konieczne, jeśli urządzenie zostało uszkodzone w jakikołwiek sposób (dotyczy to także kabla sieciowego lub wtyczki), jeśli do wnętrza urządzenia dostały się przedmioty lub ciecz, jeśli urządzenie wystawione było na działanie deszczu lub wilgoci, jeśli urządzenie nie funkcjonuje poprawnie oraz kiedy spadło na podłogę.
- Prawidłowa utylizacja produktu: Ten symbol wskazuje, że tego produktu nie należy wyrzucać razem ze zwykłymi odpadami domowymi, tylko zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE)
(2012/19/EU) oraz przepisami krajowymi. Niniejszy produkt należy przekazać do autoryzowanego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Niewłaściwe postępowanie z tego typu odpadami może wywołać szkodliwe działanie na środowisko naturalnej i zdrowie człowieka z powodu potencjalnych substancji niebezpiecznych zaliczanych jako zużyty sprzęt elektryczny i elektroniczny. Jednocześnie, Twój wkład w prawidłową utylizację niniejszego produktu przyczynia się do oszczędnego wykorzystywania zasobów naturalnych. Szczegółowych informacji o miejscach, w których można oddawać zużyty sprzęt do recyklingu, udzielają urzędy miejskie, przedsiębiorstwa utylizacji odpadów lub najbliższy zakład utylizacji odpadów.
- Nie instaluj w ograniczonej przestrzeni, takiej jak półka na książki lub podobny zestaw.
-
Nie stawiaj na urządzeniu źródeł otwartego ognia, takich jak zapalone świece.
-
Należy pamiętać o środowiskowych aspektach utylizacji baterii. Baterie należy utylizować w punkcie zbiórki baterii.
- To urządzenie może być używane w klimacie tropikalnym i umiarkowanym do 45 °C.
ZASTRZEŻENIA PRAWNE
Music Tribe nie ponosi odpowiedzialności za jakiekolwiek straty, które mogą ponieść osoby, które polegają w całości lub w części na jakimkolwiek opisie, fotografii lub oświadczeniu zawartym w niniejszym dokumencie. Specyfikacje techniczne, wygląd i inne informacje mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe są własnością ich odpowiednich właścicieli. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones i Coolaudio są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Wszystkie prawa zastrzeżone.
OGRANICZONA GWARANCJA
Aby zapoznać się z obowiązującymi warunkami gwarancji i dodatkowymi informacjami dotyczącymi ograniczonej gwarancji Music Tribe, zapoznaj się ze wszystkimi szczegółami w trybie online pod adresem musictribe.com/warranty.
Introduction
ISOLATOR został zaprojektowany, aby złagodzić problemy często pojawiające się podczas konstruowania dużych systemów VNET. W szczególności dotyczy następujących kwestii:
- Istnieje możliwość, że potencjały uziemienia sieci przekraczają +/- 15 V między różnymi węzłami sieci
- W przewodach sieciowych mogą występować duże ilości zakłóceń elektrycznych i zakłóceń
- Błędy okablowania w kablu sieciowym powodujące uszkodzenie innych węzłów sieci
- Pożądane jest tworzenie sieci o topologii dużej gwiazdy
- Do budowy sieci pożądane jest użycie okablowania zakończonego zaciskami śrubowymi
- Pożądana jest możliwość zainstalowania i przetestowania głównego „szkieletowego” kabla sieciowego bez obecności innych urządzeń (w tym IZOLATORÓW)
Jak sama nazwa wskazuje, ISOLATOR ogranicza te problemy, umożliwiając galwaniczną izolację różnych części sieci od siebie i od sterującego systemu komputerowego. Gdy można przewidzieć którąkolwiek z powyższych sytuacji, należy uwzględnić IZOLATORY w projekcie sieci.
W przypadku systemów, które zawierają AES3 przez VNET (VNET2), skontaktuj się ze sprzedawcą, aby uzyskać szczegółowe informacje na temat ustawiania wewnętrznych zworek wewnątrz izolatora. Należy pamiętać, że niektóre przykłady aplikacji przedstawione w tym dokumencie nie dotyczą systemów VNET2.
Montowanie
ISOLATOR jest umieszczony w mocnej obudowie ze stali ocynkowanej, którą można zamontować za pomocą osprzętu o średnicy 4 mm w otworach rozmieszczonych co 40 x 92,5 mm. Jeśli wymagana jest odporność na kurz lub wilgoć, konieczne będzie zamontowanie ISOLATORA w odpowiedniej obudowie. Należy zwrócić uwagę, że obudowa ISOLATORA jest podłączona do systemu uziemienia po stronie LINK bariery izolacyjnej.
Znajomości
ISOLATOR ma trzy porty: IN; OUT & LINK. Każdy port ma wtykowe zaciski śrubowe RJ45 i „Phoenix”. Złącza te są połączone bezpośrednio ze sobą, więc każde z nich może być używane jako wygodne.
Na przykład najwyżgodniejsze może być podłączenie ISOLATOR „LINK” do wyjścia LINK urządzenia VNET za pomocą standardowego kabla połączeniowego RJ45 podczas korzystania z połączeń Phoenix dla okablowania „szkieletowego” sieci przewodowej na portach IN i OUT (które są również połączone bezpośrednio ze sobą).
Moc
ISOLATOR jest zasilany przez port LINK. Ponieważ port LINK w produktach VNET zapewnia źródło odpowiedniego zasilania, podłączenie LINK ISOLATORA do LINK urządzenia VNET za pomocą kabla krosowego RJ45 spowoduje jego włączenie.
Jeśli połączenie z produktu VNET ma wykorzystywać złącze LINK Phoenix w ISOLATORZE, należy wykonać następujące połączenia:
Ponieważ produkty VNET mogą dostarczyć wystarczającą moc tylko dla pojedynczego IZOLATORA, systemy wymagające więcej niż jednego będą wymagały zewnętrznego źródła zasilania. W takim przypadku nie należy wykonywać żadnych połączeń między produktem VNET a połączeniami „Ext PSU” ISOLATORA, połączenia te należy wykorzystać do zewnętrznego zasilania.
Zewnętrzne źródła zasilania powinny wytwarzać stabilizowane napięcie stałe 12 V z co najmniej 100 mA dostępnym dla każdego izolatora, który ma być zasilany. Klark Teknik może dostarczyć lub polecić odpowiedni zasilacz.
Jeśli produkt VNET jest podłączony do ISOLATORA poprzez złącze RJ45, to zgodnie z powyższym opisem spowoduje to automatyczne podłączenie zasilania z portu LINK produktu do ISOLATORA. Nie stanowi to problemu, ponieważ ISOLATOR zawiera obwody, które zapobiegają konfliktom z zewnętrznym zasilaniem.
Konfiguracje
Aby zapewnić maksymalną elastyczność, ISOLATOR może być używany na wiele sposobów, poniżej znajduje się kilka przykładów:
- Podstawowe połączenia łańcuchowe IN do OUT z dodatkowymi rozgałęzieniami, zgodnie z wymaganiami.
- Korzystanie wyłącznie z portów Phoenix IN (lub OUT) umożliwia zainstalowanie i przetestowanie okablowania sieciowego przed zainstalowaniem innego sprzętu.
- IZOLATORY mogą być używane do segmentowania dużej sieci jako wygodnej, chroniącej każdy segment przed pozostałymi. Należy pamiętać, że korzystanie z nich w ten sposób NIE pozwala sieci przekroczyć łącznej maksymalnej długości wynoszącej 1 km.
- Tutaj wiele IZOLATORÓW jest używanych do tworzenia wielu szkieletów. Tak długo, jak IZOLATORY są zlokalizowane lokalnie względem siebie i systemu sterującego, wtedy każdy szkielet może mieć pełny 1 km długości.
Uwaga że maksymalna liczba produktów VNET na sieć (nie na sieć szkieletową) pozostaje 32.
- Ze względu na ograniczoną moc dostępną z interfejsu USB, podłączenie interfejsu USB bezpośrednio do IZOLATORA nie będzie działać, jeśli zewnętrzny zasilacz nie zostanie podłączony albo z tyłu interfejsu USB, albo, jak pokazano, do IZOLATORA.
- Zarówno interfejs SENTINEL, jak i interfejs Ethernet firmy Klark Teknik mogą zapewnić wystarczającą moc dla jednego izolatora.
Specifications
- Zarejestrować online. Zarejestruj swój nowy sprzęt Music Tribe zaraz po zakupie na stronie musictribe.com. Zarejestrowanie zakupu za pomocą naszego prostego formularza online pomaga nam szybciej i efektywniej rozpatrywać roszczenia dotyczące naprawy. Przeczytaj również warunki naszej gwarancji, jeśli dotyczy.
- Awaria. Jeśli Twój autoryzowany sprzedawca Music Tribe nie znajduje się w pobliżu, możesz skontaktować się z autoryzowanym dostawcą Music Tribe dla swojego kraju, wymienionym w sekcji „Wsparcie” na stronie musictribe.com. Jeśli Twojego kraju nie ma na liście, sprawdź, czy Twój problem może zostać rozwiązany przez nasze „Wsparcie online”, które można również znaleźć w sekcji „Wsparcie” na stronie musictribe.com. Alternatywnie, prześlij zgłoszenie gwarancyjne online na musictribe.com PRZED zwrotem produktu.
- Połączenia zasilania. Przed podłączeniem urządzenia do gniazdka sieciowego upewnij się, że używasz odpowiedniego napięcia sieciowego dla danego modelu. Wadliwe bezpieczniki należy bez wyjątku wymienić na bezpieczniki tego samego typu i wartości.
FEDERAL COMMUNICATIONS COMMISSION COMPLIANCE INFORMATION
Klark Teknik
QFLEX ISOLATOR
