| Tipo di prodotto | Isolatore di rete VNET |
| Marca | Klark Teknik |
| Modello | Qflex Isolator |
| Categoria | Altoparlante |
| Alimentazione | 12 V CC, 100 mA per isolatore |
| Consumo | 100 mA |
| Porte | 3 porte (IN, OUT, LINK) con connettori RJ45 e morsettiere Phoenix |
| Isolamento | Galvanico, supporta potenziali di terra fino a ±15 V |
| Montaggio | Su pannello, fori da 4 mm, interasse 40 x 92,5 mm |
| Custodia | Acciaio zincato |
| Utilizzo | Reti VNET, topologia a stella, attenuazione di rumori e interferenze |
| Protezione | Contro difetti di cablaggio e sovratensioni di terra |
| Temperatura di funzionamento | 45 °C max, clima tropicale o temperato |
| Alimentazione esterna | Necessaria per più isolatori |
| Cablaggio | Morsettiera a vite o RJ45 |
| Lunghezza massima della rete | 1 km per backbone |
| Numero max di prodotti VNET | 32 per rete |
| Manutenzione | Pulizia con un panno asciutto |
| Sicurezza | Non aprire, riparazione da parte di personale qualificato |
| Riparabilità | Nessuna parte riparabile dall'utente |
| Garanzia | Limitata, vedere musictribe.com |
Domande frequenti - Qflex Isolator Klark Teknik
Domande degli utenti su Qflex Isolator Klark Teknik
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Altoparlante in formato PDF gratuitamente! Trova il tuo manuale Qflex Isolator - Klark Teknik e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Qflex Isolator del marchio Klark Teknik.
MANUALE UTENTE Qflex Isolator Klark Teknik
Attenzione
I terminali contrassegnati da questo simbolo conducono una corrente elettrica di magnitudine sufficiente a costituire un rischio di scossa elettrica.
Utilizzare solo cavi per altoparlanti professionali di alta qualità con jack sbilanciati da 6,35mm. o connettori con blocco a rotazione. Tutte le altre installazioni o modifiche devono essere eseguite esclusivamente da personale qualificato.
PT
IT

Attenzione
Questo simbolo, ovunque appaia, avverte della presenza di una tensione pericolosa non isolata all'interno dello
chassis, tensione che può essere sufficiente per costituire un rischio di scossa elettrica.

Attenzione
Questo simbolo, ovunque appaia, segnala importanti istruzioni operative e di manutenzione nella documentazione allegata. Si invita a leggere il manuale.

Attenzione
Per ridurre il rischio di scosse elettriche, non rimuovere il coperchio superiore (o la sezione posteriore). All'interno non ci sono parti riparabili dall'utente. Per la manutenzione rivolgersi a personale qualificato.

Attenzione
Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparecchio a pioggia e umidità. L'apparecchio non deve essere esposto a gocciolio o schizzi di liquidi e nessun oggetto contenente liquidi, come vasi, deve essere collocato sull'apparecchio.

Attenzione
Queste istruzioni di servizio sono destinate esclusivamente a personale qualificato. Per ridurre il rischio di scosse elettriche non eseguire interventi di manutenzione diversi da quelli contenuti nel manuale di istruzioni. Le riparazioni devono essere eseguite da personale di assistenza qualificato.
- Leggere queste istruzioni.
- Conservare queste istruzioni.
- Prestare attenzione a tutti gli avvisi.
- Applicare tutte le istruzioni.
- Non utilizzare questo dispositivo vicino l'acqua.
- Pulire esclusivamente con un panno asciutto.
- Non bloccare le aperture di ventilazione. Installare in conformità con le istruzioni del produttore.
-
Non installare vicino a fonti di calore come radiatori, termoregolatori, stufe o altri apparecchi (inclusi amplificatori) che producono calore.
-
Non escludere la sicurezza fornita dalla spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti per la vostra sicurezza. Se la spina fornita non si adatta alla presa, consultare un elettricista per la sostituzione della presa obsoleta.
- Proteggere il cavo di alimentazione dal calpestio o essere schiacciato in particolare alle spine, prese di corrente e il punto in cui esce dall'apparecchio.
- Utilizzare esclusivamente dispositivi/accessori specificati dal produttore.

-
Utilizzare solo carrelli, supporti, treppiedi, staffe o tavoli indicati dal produttore o venduti con l'apparecchio. Utilizzando un carrello, prestare attenzione quando si sposta la combinazione carrello/apparecchio per evitare lesioni dovute al ribaltamento.
-
Scollegare questo apparecchio durante i temporali o se non è utilizzato per lunghi periodi di tempo.
- Per tutte le riparazioni rivolgersi a personale qualificato. La manutenzione è necessaria quando l'apparecchio è danneggiato in qualsiasi modo, come danneggiamento del cavo di alimentazione o della spina, versamento di liquido o oggetti caduti nell'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente o è caduto.
- L'apparecchio deve essere collegato a una presa di corrente elettrica con messa a terra di protezione.
- Se la spina o una presa del dispositivo è utilizzata come dispositivo di disconnessione, deve essere facilmente utilizzabile.

- Smaltimento corretto di questo prodotto: questo simbolo indica che questo dispositivo non deve essere smaltito insieme ai rifiuti domestici, secondo la Direttiva RAEE (2012/19 / UE) e la vostra legislazione
nazionale. Questo prodotto deve essere portato in un centro di raccolta autorizzato per il riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche (RAEE). La cattiva gestione di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associate alle apparecchiature elettriche ed elettroniche. Nello stesso tempo la vostra collaborazione al corretto smaltimento di questo prodotto contribuirà all'utilizzo efficiente delle risorse naturali. Per ulteriori informazioni su dove è possibile trasportare le apparecchiature per il riciclaggio vi invitiamo a contattare l'ufficio comunale locale o il servizio di raccolta dei rifiuti domestici.
- Non installare in uno spazio ristretto, come in una libreria o in una struttura simile.
- Non collocare sul dispositivo fonti di fiamme libere, come candele accese.
- Per lo smaltimento delle batterie, tenere in considerazione gli aspetti ambientali. Le batterie devono essere smaltite in un punto di raccolta delle batterie esauste.
- Questo apparecchio può essere usato in climi tropicali e temperati fino a 45°C.
LEGAL RENUNCIANTE
Music Tribe non si assume alcuna responsabilità per eventuali danni che possono essere subiti da chiunque si affidi in tutto o in parte a qualsiasi descrizione, fotografia o dichiarazione contenuta qui. Specifiche tecniche, aspetti e altre informazioni sono soggette a modifiche senza preavviso. Tutti i marchi sono di proprietà dei rispettivi titolari. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones e Coolaudio sono marchi o marchi registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tutti i diritti riservati.
GARANTIA LIMITADA
Per i termini e le condizioni di garanzia applicabili e le informazioni aggiuntive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su musictribe.com/warranty.
NL

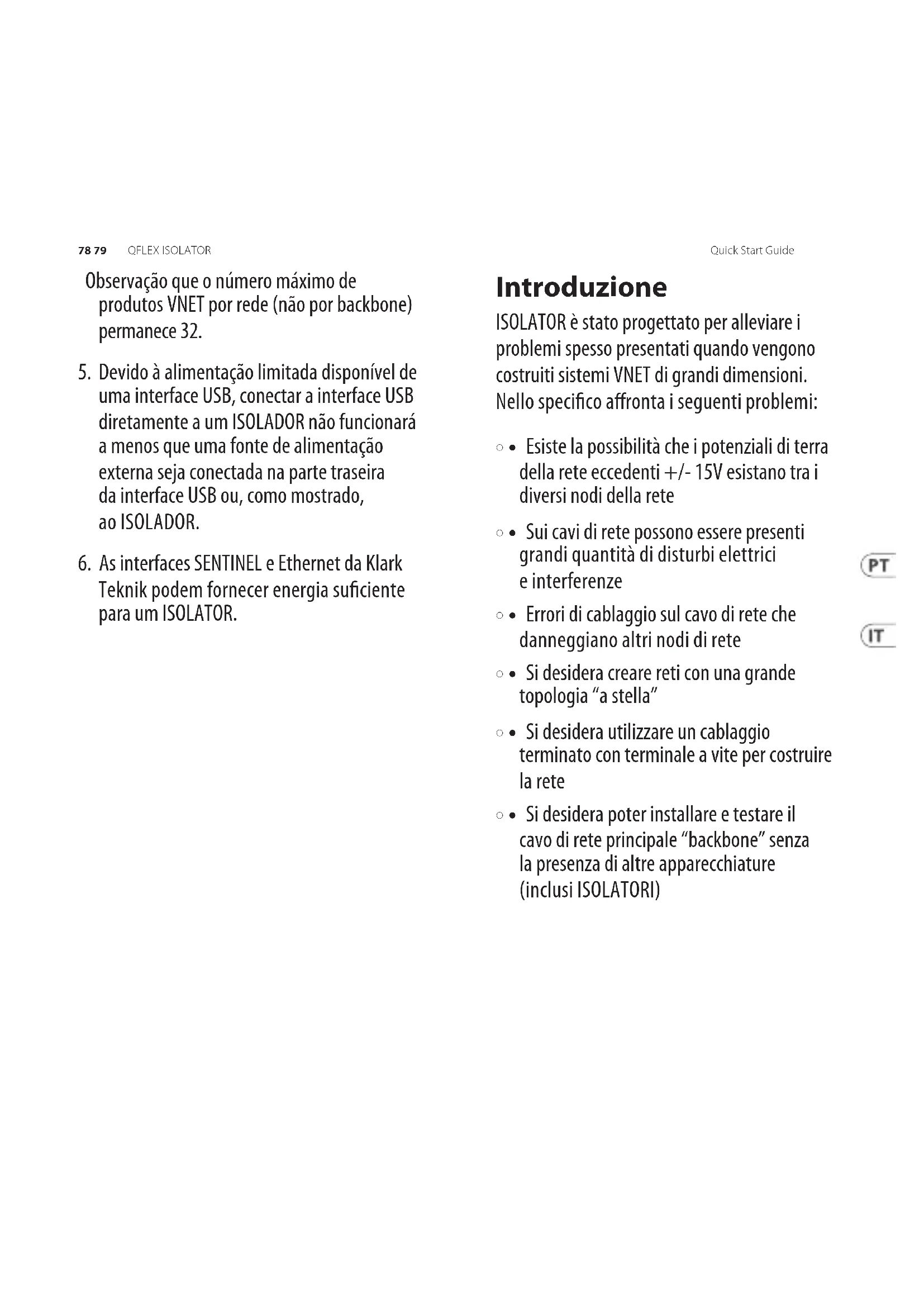

ISOLATOR è stato progettato per alleviare i problemi spesso presentati quando vengono costruiti sistemi VNET di grandi dimensioni. Nello specifico affronta i seguenti problemi:
- Esiste la possibilità che i potenziali di terra della rete eccedenti +/- 15V esistano tra i diversi nodi della rete
- Sui cavi di rete possono essere presenti grandi quantità di disturbi elettrici e interferenze
- Errori di cablaggio sul cavo di rete che danneggiano altri nodi di rete
- Si desidera creare reti con una grande topologia "a stella"
- Si desidera utilizzare un cablaggio terminato con terminale a vite per costruire la rete
- Si desidera poter installare e testare il cavo di rete principale "backbone" senza la presenza di altre apparecchiature (inclusi ISOLATORI)
Come suggerisce il nome, ISOLATOR limita questi problemi consentendo di isolare galvanicamente le diverse parti della rete l'una dall'altra e dal sistema informatico di controllo. Quando una qualsiasi delle situazioni di cui sopra può essere anticipata, gli ISOLATORI dovrebbero essere incorporati nella progettazione della rete.
Per i sistemi che incorporano AES3 su VNET (VNET2), contattare il proprio fornitore per i dettagli su come impostare i ponticelli interni all'interno dell'isolatore. Tenere presente che alcuni degli esempi di applicazioni mostrati in questo documento non sono applicabili ai sistemi VNET2.
Montaggio
ISOLATOR è alloggiato in una robusta custodia in acciaio zincato che può essere montata utilizzando hardware di 4 mm di diametro nei fori che sono sui centri 40 x 92,5 mm. Se è richiesta resistenza alla polvere o all'umidità, sarà necessario montare ISOLATOR in una custodia adeguata. Notare che la custodia di ISOLATOR è collegata al sistema di terra sul lato LINK della barriera di isolamento.
Connessioni
ISOLATOR ha tre porte: IN; OUT & LINK. Ogni porta dispone di morsettiere a vite innestabili sia RJ45 che "Phoenix". Questi connettori sono collegati direttamente insieme, quindi possono essere utilizzati in modo conveniente.
Ad esempio, potrebbe essere più conveniente collegare ISOLATOR "LINK" all'uscita LINK di un dispositivo VNET utilizzando un cavo patch RJ45 standard mentre si utilizzano le connessioni Phoenix per il cablaggio "backbone" della rete cablata sulle porte IN e OUT (che sono anche collegati direttamente tra loro).
Energia
ISOLATOR è alimentato tramite la sua porta LINK. Poiché la porta LINK sui prodotti VNET fornisce una fonte di alimentazione adeguata, il collegamento del LINK di ISOLATOR al LINK del dispositivo VNET con un cavo patch RJ45 lo accenderà.
Se la connessione dal prodotto VNET deve utilizzare il connettore LINK Phoenix di ISOLATOR, è necessario effettuare le seguenti connessioni:
Poiché i prodotti VNET possono fornire alimentazione sufficiente per un singolo ISOLATOR, i sistemi che ne richiedono più di uno necessitano di un alimentatore esterno. In questo caso non deve essere effettuato alcun collegamento tra il prodotto VNET e le connessioni "Ext PSU" di ISOLATOR, queste connessioni devono essere utilizzate per l'alimentazione esterna.
Gli alimentatori esterni dovrebbero produrre 12V DC regolati con almeno 100mA disponibili per ogni ISOLATORE che deve essere alimentato. Klark Teknik può fornire o consigliare un'alimentazione adeguata.
Se il prodotto VNET è collegato all'ISOLATOR tramite il suo connettore RJ45, come descritto sopra, questo collegherà automaticamente l'alimentazione dalla porta LINK del prodotto all'ISOLATOR. Questo non è un problema perché ISOLATOR contiene circuiti per prevenire qualsiasi conflitto con un alimentatore esterno.
Configurazioni
Per la massima flessibilità, ISOLATOR può essere utilizzato in diversi modi, di seguito sono riportati alcuni esempi:
- Collegamento a margherita di base da IN a OUT con diramazioni aggiuntive secondo necessità.
- L'utilizzo delle sole porte Phoenix IN (o OUT) consente di installare e testare il cablaggio di rete prima di installare altre apparecchiature.
- Gli ISOLATOR possono essere utilizzati per segmentare una rete di grandi dimensioni nel modo più conveniente, proteggendo ogni segmento dagli altri. Si noti che utilizzarli in questo modo NON consente alla rete di superare il limite di lunghezza massima totale di 1 km.
- Qui più ISOLATORI vengono utilizzati per creare più dorsali. Finché gli ISOLATORI sono locali l'uno rispetto all'altro e al sistema di controllo, ciascuna spina dorsale può essere lunga 1 km.
Nota che il numero massimo di prodotti VNET per rete (non per dorsale) rimane 32.
- A causa della potenza limitata disponibile da un'interfaccia USB, il collegamento dell'interfaccia USB direttamente a un ISOLATOR non funzionerà a meno che un alimentatore esterno non sia collegato al retro dell'interfaccia USB o, come mostrato, all'ISOLATOR.
- Sia l'interfaccia SENTINEL che Ethernet di Klark Teknik possono fornire alimentazione sufficiente per un ISOLATOR.
Invoering
Informazioni importanti
- Registratevi online. Vi invitiamo a registrare il nuovo apparecchio Music Tribe subito dopo averlo acquistato visitando musictribe.com. La registrazione dell'acquisto tramite il nostro semplice modulo online ci consente di elaborare le richieste di riparazione in modo più rapido ed efficiente. Leggete anche i termini e le condizioni della nostra garanzia, qualora applicabile.
- Malfunzionamento. Nel caso in cui il rivenditore autorizzato Music Tribe non si trovi nelle vostre vicinanze, potete contattare il Music Tribe Authorized Fulfiller per il vostro paese, elencato in "Support" @ musictribe.com. Se la vostra nazione non è elencata, controllate se il problema può essere risolto tramite il nostro "Online Support" che può anche essere trovato sotto "Support" @ musictribe.com. In alternativa, inviate una richiesta di garanzia online su musictribe.com PRIMA di restituire il prodotto.
3. Collegamento all'alimentazione.
Prima di collegare l'unità a una presa di corrente, assicuratevi di utilizzare la tensione di rete corretta per il modello specifico. I fusibili guasti devono essere sostituiti, senza eccezioni, con fusibili dello stesso tipo e valore nominale.
