Marca	Klark Teknik
Modello	VNET2AES Interface
Categoria	Interfaccia rete audio
Tipo di prodotto	Interfaccia di inserimento AES3 per rete VNET2
Custodia	Acciaio robusto
Montaggio	A terra o in rack 19" (1U) con kit opzionale
Alimentazione	Tramite cavo di rete VNET (Power over Network)
Connettori di rete	RJ45 standard o Neutrik etherCON®
Connettore audio	Ingresso AES3 su XLR femmina
Funzioni principali	Trasporto di 2 canali audio digitale AES3 non compresso su rete VNET2, inserimento di nuovi canali audio senza influenzare i canali a monte, creazione di più zone audio
Frequenza di campionamento supportata	32 kHz a 96 kHz (auto-rilevamento)
Numero max di dispositivi	Fino a 119 in catena
Portata massima della rete	Fino a 1000 m (senza audio), 600 m (48 kHz), 400 m (96 kHz)
Compatibilità	Dispositivi VNET e VNET2
Manutenzione e pulizia	Panno asciutto
Sicurezza	Istruzioni: non esporre all'umidità, non aprire il coperchio, utilizzare solo cavi professionali
Temperatura di funzionamento	Max 45°C (clima tropicale o moderato)
Pezzi di ricambio e riparabilità	Nessuna parte riparabile dall'utente; riparazione solo da personale qualificato
Garanzia	Garanzia limitata di Music Tribe, dettagli su musictribe.com/warranty
Informazioni generali	Interfaccia che consente di trasmettere audio digitale AES3 su una rete VNET2 in catena, con funzione di separazione a Y dei dati di controllo

Domande frequenti - VNET2AES Interface Klark Teknik

Qual è la funzione principale dell'interfaccia VNET2AES?

L'interfaccia di inserimento AES3 per VNET2 consente di collegare una sorgente audio digitale AES3 a una rete VNET2, trasportando due canali audio non compressi sullo stesso cavo dei dati di controllo.

Come alimentare l'interfaccia VNET2AES?

L'interfaccia è alimentata direttamente dal cavo di rete VNET (Power over Network), nessun alimentatore esterno è necessario.

Quale tipo di cavo di rete utilizzare?

Utilizzare un cavo Cat-5 standard con connettori RJ45 o Neutrik etherCON. Il cavo deve essere di buona qualità per garantire la trasmissione audio.

Si può montare l'interfaccia in rack?

Sì, grazie al kit di montaggio rack opzionale, fino a tre interfacce possono essere montate in uno spazio 1U da 19 pollici.

Qual è la portata massima della rete VNET2?

Senza audio, la portata può raggiungere 1000 metri. Con audio AES3 a 48 kHz, è di 600 metri, e a 96 kHz, di 400 metri.

Quanti dispositivi possono essere collegati in catena?

Fino a 119 dispositivi possono essere collegati in catena, con una lunghezza totale del cavo che rispetta i limiti di portata.

L'interfaccia è compatibile con i dispositivi VNET (prima generazione)?

Sì, è compatibile con i dispositivi VNET e VNET2. Tuttavia, solo i dispositivi VNET2 possono utilizzare il flusso audio digitale.

Come creare più zone audio?

Inserendo più interfacce di inserimento in diversi punti della rete, è possibile iniettare nuovi canali audio senza influenzare i canali esistenti, creando così zone audio distinte.

Cosa fare se il dispositivo non funziona correttamente?

Controllare i collegamenti di rete e l'alimentazione. Se il problema persiste, consultare il manuale completo o contattare un tecnico qualificato. Non aprire mai l'alloggiamento.

Dove trovare il manuale completo?

Il manuale d'uso completo è disponibile per il download gratuito in formato PDF sul sito notice-facile.com. Puoi anche richiedere una traduzione nella tua lingua.

MANUALE UTENTE VNET2AES Interface Klark Teknik

IT Informazioni importanti

Attenzione I terminali

contrassegnati da questo simbolo conducono una corrente elettrica di magnitudine sufficiente a costituire un rischio di scossa elettrica. Utilizzare solo cavi per altoparlanti professionali di alta qualità con jack sbilanciati da 6,35mm. o connettori con blocco a rotazione. Tutte le altre installazioni o modifiche devono essere eseguite esclusivamente da personale qualificato.

Attenzione Questo simbolo, ovunque appaia,

avverte della presenza di una tensione pericolosa non isolata all'interno dello chassis, tensione che può essere sufficiente per

costituire un rischio di scossa elettrica.

Attenzione Questo simbolo,

ovunque appaia, segnala importanti istruzioni operative e di manutenzione nella documentazione allegata. Si invita a leggere il manuale.

Attenzione Per ridurre il

rischio di scosse elettriche, non rimuovere il coperchio superiore (o la sezione posteriore). All'interno non ci sono parti riparabili dall'utente. Per la manutenzione rivolgersi a personale qualificato.

Attenzione Per ridurre il

rischio di incendi o scosse elettriche, non esporre questo apparecchio a pioggia e umidità. L'apparecchio non deve essere esposto a gocciolio o schizzi di liquidi e nessun oggetto contenente liquidi, come vasi, deve essere collocato sull'apparecchio.

Queste istruzioni di servizio sono

destinate esclusivamente a personale qualificato. Per ridurre il rischio di scosse elettriche non eseguire interventi di manutenzione diversi da quelli contenuti nel manuale di istruzioni. Le

riparazioni devono essere eseguite da personale di assistenza qualificato.

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutti gli avvisi.
4. Applicare tutte le istruzioni.
5. Non utilizzare questo dispositivo vicino l'acqua.
6. Pulire esclusivamente con un panno asciutto.
7. Non bloccare le aperture di ventilazione. Installare in conformità con le istruzioni del produttore.
8. Non installare vicino a fonti di calore come radiatori, termoregolatori, stufe o altri apparecchi (inclusi amplificatori) che producono calore.
9. Non escludere la sicurezza fornita dalla spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti per la vostra sicurezza. Se la spina fornita non si adatta alla presa, consultare un elettricista per la sostituzione della presa obsoleta.
10. Proteggere il cavo di alimentazione dal calpestio

o essere schiacciato in particolare alle spine, prese di corrente e il punto in cui esce dall'apparecchio.

1. Utilizzare esclusivamente dispositivi/ accessori specificati dal produttore.

12. Utilizzare solo carrelli, supporti, treppiedi,

staffe o tavoli indicati dal produttore o venduti con l'apparecchio. Utilizzando un carrello, prestare attenzione quando si sposta la combinazione carrello/ apparecchio per evitare lesioni dovute al ribaltamento.

1. collegare questo apparecchio durante i temporali o se non è utilizzato per lunghi periodi di tempo.
2. Per tutte le riparazioni rivolgersi a personale qualificato. La manutenzione è necessaria quando l'apparecchio è danneggiato in qualsiasi modo, come danneggiamento del cavo di alimentazione o della spina, versamento di liquido o oggetti caduti nell'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente o è caduto.
3. L'apparecchio deve essere collegato a una presa

di corrente elettrica con messa a terra di protezio

1. Se la spina o una presa del dispositivo è utilizzata come dispositivo di disconnessione, deve essere facilmente utilizzabile.

17. Smaltimento corretto di questo prodotto: questo simbolo

indica che questo dispositivo non deve essere smaltito insieme ai rifiuti domestici, secondo la Direttiva RAEE (2012/19 / UE) e la vostra legislazione nazionale. Questo prodotto deve essere portato in un centro di raccolta autorizzato per il riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche (RAEE). La cattiva gestione di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associate alle apparecchiature elettriche ed elettroniche. Nello stesso tempo la vostra collaborazione al corretto smaltimento di questo prodotto contribuirà all'utilizzo efficiente delle risorse naturali. Per ulteriori informazioni su dove è possibile trasportare le apparecchiature per il

riciclaggio vi invitiamo a contattare l'ufficio comunale locale o il servizio di raccolta dei rifiuti domestici.

1. Non installare in uno spazio ristretto, come in una libreria o in una struttura simile.
2. Non collocare sul dispositivo fonti di fiamme libere, come candele accese.
3. Per lo smaltimento delle batterie, tenere in considerazione gli aspetti ambientali. Le batterie devono essere smaltite in un punto di raccolta delle batterie esauste.
4. Questo apparecchio può essere usato in climi tropicali e temperati fino a 45°C.

DISCLAIMER LEGALE

Music Tribe non si assume alcuna responsabilità per eventuali danni che possono essere subiti da chiunque si affidi in tutto o in parte a qualsiasi descrizione, fotografia o dichiarazione contenuta qui. Specifiche tecniche, aspetti e altre informazioni sono soggette a modifiche senza preavviso. Tutti i marchi sono di proprietà dei rispettivi titolari. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Audio Microphones e Coolaudio sono

marchi o marchi registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tutti i diritti riservati.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le informazioni aggiuntive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su musictribe.com/warranty.

Waarschuwing

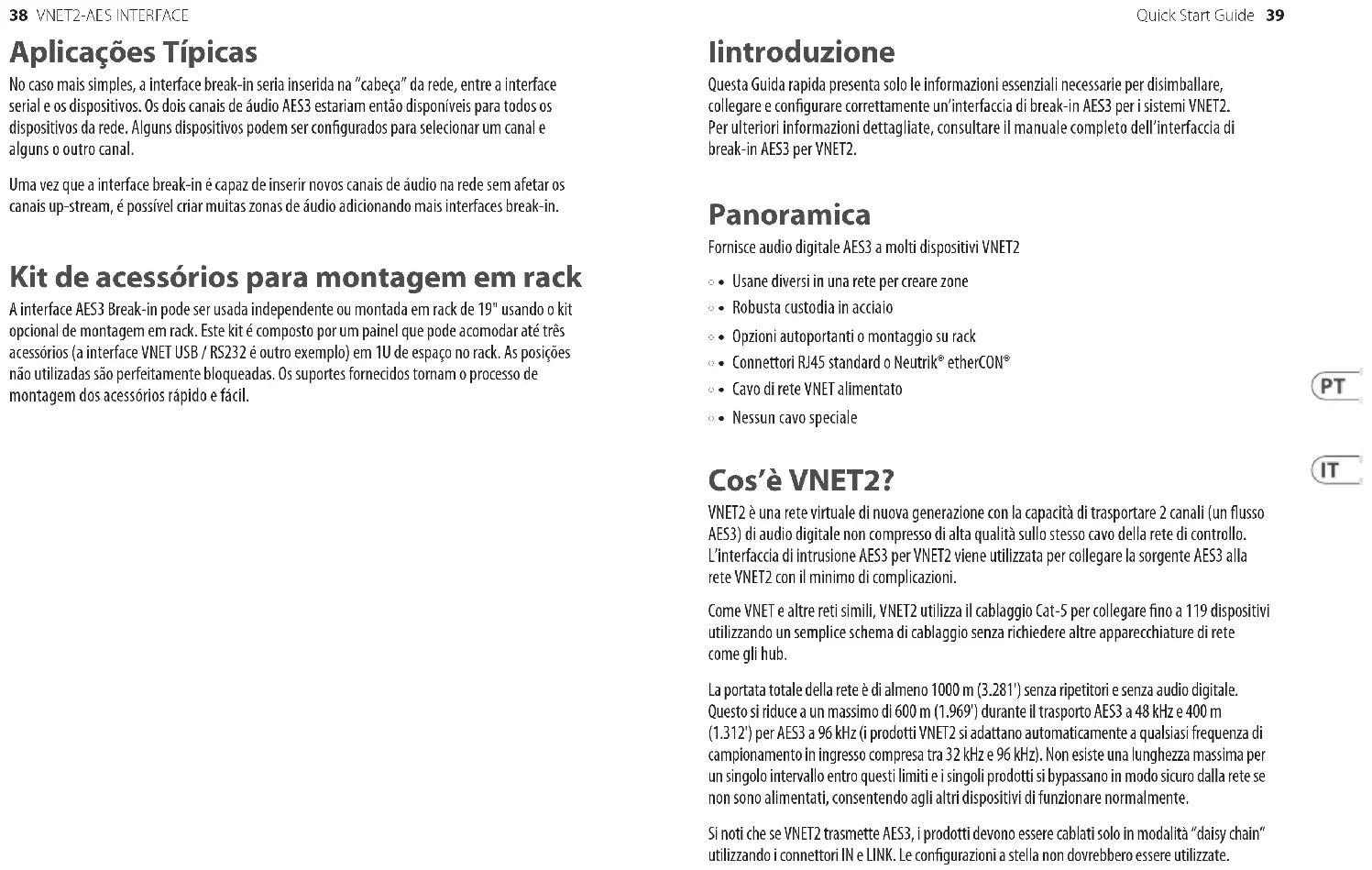

Questa Guida rapida presenta solo le informazioni essenziali necessarie per disimballare, collegare e configurare correttamente un'interfaccia di break-in AES3 per i sistemi VNET2. Per ulteriori informazioni dettagliate, consultare il manuale completo dell'interfaccia di break-in AES3 per VNET2.

Panoramica

Fornisce audio digitale AES3 a molti dispositivi VNET2

• Usane diversi in una rete per creare zone
• Robusta custodia in acciaio
• Opzioni autoportanti o montaggio su rack
- Connettori RJ45 standard o Neutrik ^ etherCON ^
• Cavo di rete VNET alimentato
• Nessun cavo speciale

Cos'è VNET2?

VNET2 è una rete virtuale di nuova generazione con la capacità di trasportare 2 canali (un flusso AES3) di audio digitale non compresso di alta qualità sullo stesso cavo della rete di controllo. L'interfaccia di intrusione AES3 per VNET2 viene utilizzata per collegare la sorgente AES3 alla rete VNET2 con il minimo di complicazioni.

Come VNET e altre reti simili, VNET2 utilizza il cablaggio Cat-5 per collegare fino a 119 dispositivi utilizzando un semplice schema di cablaggio senza richiedere altre apparecchiature di rete come gli hub.

La portata totale della rete è di almeno 1000 m (3.281') senza ripetitori e senza audio digitale. Questo si riduce a un massimo di 600 m (1.969') durante il trasporto AES3 a 48 kHz e 400 m (1.312') per AES3 a 96 kHz (i prodotti VNET2 si adattano automaticamente a qualsiasi frequenza di campionamento in ingresso compresa tra 32 kHz e 96 kHz). Non esiste una lunghezza massima per un singolo intervallo entro questi limiti e i singoli prodotti si bypassano in modo sicuro dalla rete se non sono alimentati, consentendo agli altri dispositivi di funzionare normalmente.

Si noti che se VNET2 trasmette AES3, i prodotti devono essere cablati solo in modalità "daisy chain" utilizzando i connettori IN e LINK. Le configurazioni a stella non dovrebbero essere utilizzate.

Diagramma funzionale

Come si può vedere, i dati di controllo VNET dal connettore IN vengono inviati sia ai connettori LINK che OUT quindi dal punto di vista dei dati l'unità può essere considerata come uno splitter a "Y", qualcosa che è utile di per sé.

L'unità invia qualsiasi AES3 presente sul connettore IN solo al connettore LINK. AES3 per il connettore OUT può provenire solo da AES3 IN XLR.

Connections

VNET IN - L'ingresso di rete VNET2 "daisy chain" dal dispositivo precedente. Trasporta i dati di controllo della rete e può anche contenere audio digitale AES3 da dispositivi a monte.

Net LINK - Essenzialmente lo stesso segnale del connettore Net IN. Viene utilizzato per passare esattamente gli stessi dati al dispositivo successivo della catena, inclusi i canali audio AES3 dall'upstream (NON i canali audio inseriti da questa interfaccia di intrusione). Ciò è utile quando si dispone di una rete dorsale principale che viene passata da dispositivo a dispositivo, ma si desidera anche "intercettare" uno o più rami che trasportano canali audio diversi.

Net OUT - Questa è una copia dei dati di controllo della rete sul connettore Net IN, ma con qualsiasi AES3 sostituito dall'AES3 inserito in questa interfaccia di effrazione.

AES3 IN - Questo connettore XLR femmina trasmette i dati AES3 al connettore RJ45 OUT.

Compatibilità

L'interfaccia di intrusione AES3 è compatibile con i dispositivi VNET o VNET2. Tuttavia, solo i dispositivi VNET2 saranno in grado di accettare i canali audio digitali come ingressi audio. Tutti i dati VNET2 (incluso il flusso AES3) passeranno attraverso un dispositivo VNET senza problemi e il dispositivo VNET ovviamente risponderà come al solito al controllo in rete.

Applicazioni tipiche

Nel caso più semplice, l'interfaccia di intrusione sarebbe inserita a "capo" della rete, tra l'interfaccia seriale ed i dispositivi. I due canali audio AES3 sarebbero quindi disponibili per tutti i dispositivi sulla rete. Alcuni dispositivi potrebbero essere configurati per selezionare un canale e alcuni l'altro canale.

Poiché l'interfaccia di intrusione è in grado di inserire nuovi canali audio nella rete senza influire sui canali di up-stream, è possibile creare molte zone audio aggiungendo più interfacce di intrusione.

Kit accessori per montaggio su rack

L'interfaccia AES3 Break-in può essere utilizzata indipendente o montata su rack da 19" utilizzando il kit di montaggio su rack opzionale. Questo kit comprende un pannello che può ospitare fino a tre accessori (l'interfaccia VNET USB / RS232 è un altro esempio) in 1U di spazio rack. Le posizioni inutilizzate sono accuratamente nascoste. Le staffe in dotazione rendono il processo di montaggio degli accessori semplice e veloce.

Invoering

Informazioni importanti

1. Registratevi online. Vi invitiamo a registrare il nuovo apparecchio Music Tribe subito dopo averlo acquistato visitando musictribe.com. La registrazione dell'acquisto tramite il nostro semplice modulo online ci consente di elaborare le richieste di riparazione in modo più rapido ed efficiente. Leggete anche i termini e le condizioni della nostra garanzia, qualora applicabile.

2. Malfunzionamento. Nel caso in cui il rivenditore autorizzato Music Tribe non si trovi nelle vostre vicinanze, potete contattare il Music Tribe Authorized Fulfiller per il vostro paese, elencato in "Support" @ musicitri.com. Se la vostra nazione non è elencata, controllate se il problema può essere risolto tramite il nostro "Online Support" che può anche essere trovato sotto "Support" @ musicitri.com. In alternativa, inviate una richiesta di garanzia online su musicitri.com PRIMA di restituire il prodotto.

3. Collegamento

all'alimentazione.

Prima di collegare l'unità a una presa di corrente, assicuratevi di utilizzare la tensione di rete corretta per il modello specifico. I fusibili guasti devono essere sostituiti, senza eccezioni, con fusibili dello stesso tipo e valore nominale.
