• • Atualização de rmware - navegue para localizar o arquivo de atualização e clique em atualizar para carregar o arquivo de rmware na interface Ethernet. EtherBridge Network Properties Ethernet VNET Interface Device Information Host NameIP AddressMAC AddressBoot VersionFirmware VersionEthernet ModeVNET RxVNET TxOnlineNetwork NameUse AutolpUse Static IPStatic AddressEtherBridge455B Device Configuration EtherBridge169.254.163.1401E-30-6C-A2-45-5B1.0801.120100mbs - FDX0 Frames0 FramesLocateApplyBrowse... Update192.168.0.222 Firmware Update72 73Quick Start GuideVNET ETHERNET INTERFACE Introduzione Grazie per aver scelto questo prodotto per la tua applicazione. Si prega di dedicare un po ’di tempo allo studio del contenuto di questo manuale di istruzioni, in modo da ottenere le migliori prestazioni possibili da questa unità. Caratteristiche principali Ethernet è una famiglia di tecnologie di rete di computer per reti locali (LAN). Ethernet è stata introdotta commercialmente nel 1980 e standardizzata nel 1985 come IEEE 802.3. Ethernet ha in gran parte sostituito le tecnologie LAN cablate concorrenti. Questo prodotto consente al personal computer di accedere a una rete di dispositivi abilitati per VNET per il controllo e il monitoraggio. È collegato al tuo computer o alla tua rete tramite Ethernet. I tre modi principali per collegare il computer a questo prodotto sono:

1. Connessione diretta uno a uno (utilizzando l’IP automatico)

Alloggiato in una comoda e robusta custodia in acciaio, può essere utilizzato da solo o, utilizzando il kit di montaggio su rack, può essere montato su rack insieme a un massimo di due prodotti accessori aggiuntivi nello spazio rack 1U.

• • Robusta custodia in acciaio

• • Opzioni autoportanti o montaggio su rack

• • Autoalimentato tramite Power Over Ethernet (PoE)

• • Capace di guidare 1 km di cavo di rete VNET

• • Nessun cavo speciale Requisiti di sistema del computer Requisiti minimi:

• • Ethernet connection Installazione Poiché l’interfaccia Ethernet utilizza Ethernet, non è necessaria alcuna installazione di driver. Tuttavia, sarà necessario controllare le impostazioni di rete sul PC e installare l’applicazione PodWare per controllare e monitorare i dispositivi VNET. Alimentazione esterna Questo prodotto può essere alimentato da uno switch Ethernet Power Over Ethernet (PoE). Se tale interruttore non è disponibile, è prevista la possibilità di alimentare l’unità da un alimentatore di interfaccia VNET esterno. Questo può alimentare uno o due accessori compatibili. È possibile utilizzare l’uscita A o B dell’alimentatore poiché sono identiche.74 75Quick Start GuideVNET ETHERNET INTERFACE Collegamento di un computer Puoi connettere il tuo computer all’interfaccia Ethernet in due modi:

1. Tramite collegamento diretto dalla presa Ethernet del computer all’interfaccia Ethernet.

2. Collegando il computer a uno switch Ethernet e dallo stesso switch o da un altro switch sulla

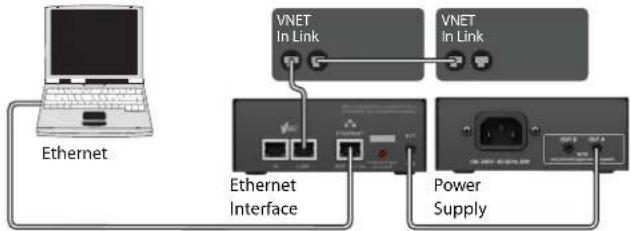

Non devi preoccuparti dell’indirizzamento IP con questo prodotto. Per impostazione predenita, utilizzerà DHCP, quindi il tuo server DHCP assegnerà il suo indirizzo IP. Se non è presente un server DHCP, utilizzerà “zero cong”. In entrambi i casi, è completamente automatico. Per ulteriori informazioni su questo argomento, fare riferimento al proprio amministratore di rete. Dispositivi di collegamento Per i dispositivi VNET, collegare la presa VNET Link sull’interfaccia Ethernet alla presa VNET In del primo dispositivo che si desidera controllare, quindi la presa VNET Link di questo dispositivo alla presa VNET In del dispositivo successivo e così via. L’ordine in cui i dispositivi sono collegati non è importante. Non è necessario collegare la presa Link dell’ultimo dispositivo della “catena”.76 77Quick Start GuideVNET ETHERNET INTERFACE Kit di montaggio accessori L’interfaccia Ethernet può essere utilizzata indipendente o montata su rack da 19" utilizzando il kit di montaggio su rack opzionale. Questo kit comprende un pannello che può ospitare no a tre accessori (l’alimentatore per accessori è un altro esempio) in 1U di spazio su rack. Non utilizzato le posizioni sono ben nascoste Le stae in dotazione rendono il processo di montaggio degli accessori semplice e veloce.

1. Rimuovere le due stae di montaggio e il foglio di copertura Lexan che coprono l’apertura in

cui si desidera montare l’accessorio, rimuovendo i due dadi. (Conservare questi e le viti e le rondelle).

2. Rimuovere le due viti da un lato dell’accessorio.

3. Utilizzando le due viti rimosse in 2, ssare una staa di montaggio senza stringere al lato

dell’accessorio, con l ’“orecchio” rivolto in avanti, rivolto verso l’esterno.

1. Ripeti 2 e 3 per l’altro lato. Ora spingere il coperchio verso il retro dell’unità no in fondo,

quindi allineare le alette della staa con il bordo anteriore del coperchio. Ora stringi le viti.

2. Ori l’accessorio con le sue stae di montaggio no al retro del pannello di montaggio e

ssalo in posizione utilizzando i due set di viti, rondelle e dadi rimossi in 1. Si noti che i fori alle estremità posteriori delle stae possono essere utilizzati come punti di ssaggio del cavo, se lo si desidera.78 79Quick Start GuideVNET ETHERNET INTERFACE Operazione Una volta che l’Interfaccia Ethernet è stata collegata al computer / Switch e ai dispositivi e, se applicabile, all’alimentatore, come descritto in precedenza, non ci sono ulteriori regolazioni da eettuare sull’unità stessa. Gli indicatori sulla parte anteriore dell’unità funzionano come segue:. L’indicatore EXT Power si illumina quando viene applicata l’alimentazione CC alla presa EXT Power sul retro dell’unità. L’indicatore di alimentazione PoE si illumina quando l’alimentazione CC è fornita da uno switch PoE (Power Over Ethernet). L’indicatore VNET DATA si illumina quando i dati vengono ricevuti dalla rete VNET. L’indicatore del collegamento Ethernet lampeggia quando l’unità è collegata a una rete Ethernet. L’indicatore Dati Ethernet viene utilizzato per indicare i seguenti stati: On - connesso ai dispositivi tramite PodWare

• • Lampeggiamento rapido - In avvio

• • Lampeggi brevi e rapidi - acquisizione dell’indirizzo IP

• • Lampeggiamento lento - funzione di localizzazione (o timeout della pressione del pulsante)

• • On - Online su PodWare

• • Breve ash ogni 5 secondi - in modalità IP statico L’indicatore Ethernet DATA si illumina quando l’unità riceve i dati di controllo tramite Ethernet La presa Ethernet RJ45 è la connessione Ethernet, che deve essere collegata dal computer o dallo switch o router Ethernet. La presa VNET In RJ45 è la connessione di rete VNET seriale, che può essere utilizzata per collegare ulteriori dispositivi VNET. La presa RJ45 VNET Link è la connessione di rete VNET seriale primaria, che deve essere collegata al primo dispositivo VNET nella rete VNET. Il pulsante incassato viene utilizzato per impostare la modalità di indirizzamento IP sulla condizione predenita “Auto” tenendolo premuto per circa 10 secondi (nché l’indicatore dati Ethernet non lampeggia. Per scopi di manutenzione speciale, il fornitore potrebbe anche chiederti di inserire “Boot” premendo e tenendo premuto questo pulsante mentre l’interfaccia è in fase di accensione. La presa Jack Ext da 3,5 mm viene utilizzata per applicare l’alimentazione esterna all’interfaccia Ethernet. Utilizzare solo una fonte di alimentazione CC approvata. Se si utilizza uno switch PoE, non è necessario eettuare alcuna connessione a questo connettore.80 81Quick Start GuideVNET ETHERNET INTERFACE Risoluzione dei problemi L’indicatore di alimentazione EXT non si illumina Se non si dispone di una connessione a uno switch Ethernet PoE, è necessario utilizzare l’alimentatore accessorio.

• • Assicurati che sia collegato correttamente.

• • Vericare se l’indicatore di alimentazione sull’alimentatore si illumina.

• • Se invece si utilizza uno Switch Ethernet PoE, di solito non è necessario utilizzare un alimentatore esterno, nel qual caso questo indicatore non si accenderà. PodWare non trova l’interfaccia

• • Vericare che l’indicatore Dati Ethernet lampeggi per indicare che è presente una connessione Ethernet.

• • Assicurati che il cavo di rete Ethernet non sia troppo lungo, sia collegato correttamente e non sia danneggiato.

• • Assicurati che l’interfaccia non abbia un indirizzo IP statico.

• • Disattiva la porta wireless del computer.

• • Controlla se qualche rewall sta impedendo a PodWare di accedere alla rete. PodWare non trova dispositivi

• • Riesci a vedere una barra di rete dell’interfaccia Ethernet in PodWare?

• • Gli indicatori appropriati sono illuminati? (Vedi sopra).

• • Assicurarsi che il cablaggio di rete VNET non sia troppo lungo, sia collegato correttamente e non sia danneggiato e sia conforme alla nota applicativa DQ2707.

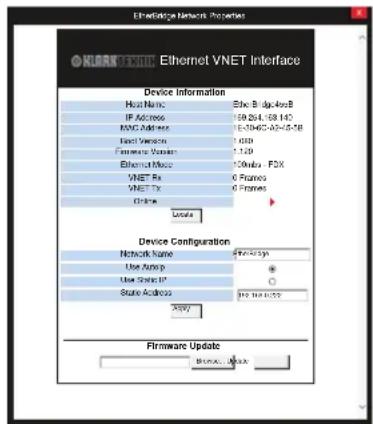

• • Vericare che l’indicatore dei dati della rete virtuale lampeggi quando PodWare tenta di collegarsi in linea. In caso contrario, potrebbe esserci un problema con il cablaggio VNET. Proprietà di rete Per accedere al pannello sottostante, fare clic con il tasto destro sulla rete di interfaccia Ethernet a cui si desidera accedere e fare clic su proprietà.

• • Informazioni sul dispositivo visualizza il nome host, l’indirizzo IP corrente, le versioni rmware / avvio, l’indirizzo Mac e lo stato online

• • Pulsante di localizzazione - il pulsante di localizzazione fa lampeggiare l’indicatore dei dati Ethernet sull’interfaccia Ethernet per mostrare a quale interfaccia Ethernet sei online.

• • Pulsanti di opzione IP automatico / IP statico - indicano il tipo di indirizzamento IP e l’indirizzo IP su cui verrà impostato lo statico. Nota: normalmente l’IP statico non dovrebbe essere utilizzato poiché ciò potrebbe facilmente causare indirizzi IP duplicati, indirizzi fuori intervallo o indirizzi non compatibili con le impostazioni del computer. La maggior parte delle reti viene congurata in modo ad hoc e l’impostazione di indirizzi IP statici impedirà al server DHCP di assegnare un indirizzo IP disponibile noto.

• • Pulsante Applica - consente di impostare la congurazione dell’impostazione IP e le modiche al nome di rete.
