MANUAL DE USUARIO Vnet Ethernet Interface Klark Teknik

used in tropical and moderate climates up to 45°C. LEGAL DISCLAIMER Music Tribe accepts no liability for any loss which may be suered by any person who relies either wholly or in part upon any description, photograph, or statement contained herein. Technical specications, appearances and other information are subject to change without notice. All trademarks are the property of their respective owners. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones and Coolaudio are trademarks or registered trademarks of Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 All rights reserved. LIMITED WARRANTY For the applicable warranty terms and conditions and additional information regarding Music Tribe’s Limited Warranty, please see complete details online at musictribe.com/warranty. Las terminales marcadas con este símbolo transportan corriente eléctrica de magnitud suciente como para constituir un riesgo de descarga eléctrica. Utilicesolo cables de altavoz profesionales y de alta calidad con conectores TS de 6,3 mm o de bayoneta prejados. Cualquier otra instalación o modicación debe ser realizada únicamente por un técnicocualicado. Este símbolo, siempre que aparece, leadvierte de la Instrucciones de seguridad Important Safety Instructions4 5Quick Start GuideVNET ETHERNET INTERFACE presencia de voltaje peligroso sin aislar dentro de la caja; estevoltaje puede ser suciente para constituir un riesgo dedescarga. Este símbolo, siempre que aparece, leadvierte sobre instrucciones operativas y de mantenimiento que aparecen en la documentación adjunta. Por favor, leaelmanual. Atención Para reducir el riesgo de descarga eléctrica, no quite la tapa (olaparte posterior). Nohay piezas en el interior del equipo que puedan ser reparadas por el usuario. Sies necesario, póngase en contacto con personal cualicado. Atención Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia, humedad o alguna otra fuente que pueda salpicar o derramar algún líquido sobre el aparato. Nocoloque ningún tipo de recipiente para líquidos sobre elaparato. Atención Las instrucciones de servicio deben llevarlas a cabo exclusivamente personal cualicado. Paraevitar el riesgo de una descarga eléctrica, no realice reparaciones que no se encuentren descritas en el manual de operaciones. Lasreparaciones deben ser realizadas exclusivamente por personalcualicado.

1. Lea las instrucciones.

3. Preste atención a todas

aberturas de ventilación. Instale el equipo de acuerdo con las instrucciones del fabricante.

8. No instale este equipo

cerca de fuentes de calor tales como radiadores, acumuladores de calor, estufas u otros aparatos (incluyendo amplicadores) que puedan producir calor.

9. No elimine o deshabilite

nunca la conexión a tierra del aparato o del cable de alimentación de corriente. Unenchufe polarizado tiene dos polos, uno de los cuales tiene un contacto más ancho que el otro. Una clavija con puesta a tierra dispone de tres contactos: dos polos y la puesta a tierra. El contacto ancho y el tercer contacto, respectivamente, son los que garantizan una mayor seguridad. Si el enchufe suministrado con el equipo no concuerda con la toma de corriente, consulte con un electricista para cambiar la toma de corriente obsoleta.

10. Coloque el cable de

suministro de energía de manera que no pueda ser pisado y que esté protegido de objetos alados. Asegúrese de que el cable de suministro de energía esté protegido, especialmente en la zona de la clavija y en el punto donde sale del aparato.

11. Use únicamente los

dispositivos o accesorios especicados por el fabricante.

únicamente la carretilla, plataforma, trípode, soporte o mesa especicados por el fabricante o suministrados junto con el equipo. Al transportar el equipo, tenga cuidado para evitar daños y caídas al tropezar con algún obstáculo.

13. Desenchufe el equipo

durante tormentas o si no va a utilizarlo durante un periodo largo.

14. Confíe las reparaciones

únicamente a servicios técnicos cualicados. La unidad requiere mantenimiento siempre que haya sufrido algún daño, si el cable de suministro de energía o el enchufe presentaran daños, sehubiera derramado un líquido o hubieran caído objetos dentro del equipo, si el aparato hubiera estado expuesto a la humedad o la lluvia, si ha dejado de funcionar de manera normal o si ha sufrido algún golpe o caída.

15. Al conectar la unidad a

la toma de corriente eléctrica asegúrese de que la conexión disponga de una unión atierra.

16. Si el enchufe o conector

de red sirve como único medio de desconexión, éste debe ser accesiblefácilmente.

debe deshacerse de este aparato: Este símbolo indica que este aparato no debe ser tratado como basura orgánica, según lo indicado en la Directiva WEEE (2012/19/EU) y a las normativas aplicables en su país. En lugar de ello deberá llevarlo al punto limpio más cercano para el reciclaje de sus elementos eléctricos/ electrónicos (EEE). Al hacer esto estará ayudando a prevenir las posibles consecuencias negativas para el medio ambiente y la salud que podrían ser provocadas por una gestión inadecuada de este tipo de aparatos. Además, el reciclaje de materiales ayudará a conservar los recursos naturales. Para más información acerca del reciclaje de este aparato, póngase en contacto con el Ayuntamiento de su ciudad o con el punto limpio local.

18. No instale esta unidad

en un espacio muy reducido, tal como encastrada en una librería o similar.

19. No coloque objetos

con llama, como una vela encendida, sobre este aparato.

20. Tenga presentes todas

las advertencias relativas al reciclaje y correcta eliminación de las pilas. Las pilas deben ser siempre eliminadas en un punto limpio y nunca con el resto de la basura orgánica.

aparato en lugares con climas tropicales y moderados que soporten temperaturas de hasta 45°C.

Music Tribe no admite ningún tipo de responsabilidad por cualquier daño o pérdida que pudiera sufrir cualquier persona por conar total o parcialmente en la descripciones, fotografías o armaciones contenidas en este documento. Las especicaciones técnicas, imágenes y otras informaciones contenidas en este documento están sujetas a modicaciones sin previo aviso. Todas las marcas comerciales que aparecen aquí son propiedad de sus respectivos dueños. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones y Coolaudio son marcas comerciales o marcas registradas de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Reservados todos los derechos.

• • Firmware Update - Browse to locate update le and click update to load rmware le in to the Ethernet Interface. EtherBridge Network Properties Ethernet VNET Interface Device Information Host NameIP AddressMAC AddressBoot VersionFirmware VersionEthernet ModeVNET RxVNET TxOnlineNetwork NameUse AutolpUse Static IPStatic AddressEtherBridge455B Device Configuration EtherBridge169.254.163.1401E-30-6C-A2-45-5B1.0801.120100mbs - FDX0 Frames0 FramesLocateApplyBrowse... Update192.168.0.222 Firmware Update32 33Quick Start GuideVNET ETHERNET INTERFACE Introducción Gracias por elegir este producto para su aplicación. Dedique un poco de tiempo a estudiar el contenido de este manual de funcionamiento, de modo que obtenga el mejor rendimiento posible de esta unidad. Características clave Ethernet es una familia de tecnologías de redes informáticas para redes de área local (LAN). Ethernet se introdujo comercialmente en 1980 y se estandarizó en 1985 como IEEE 802.3. Ethernet ha reemplazado en gran medida las tecnologías LAN cableadas de la competencia. Este producto permite que su computadora personal acceda a una red de dispositivos habilitados para VNET para controlarlos y monitorearlos. Está conectado a su computadora oa su red a través de Ethernet. Las tres formas principales de conectar su computadora a este producto son:

1. Conexión directa uno a uno (usando IP automática)

2. A través de un conmutador, enrutador o concentrador

3. A través de un enrutador DHCP con 802.11g / n para conexión inalámbrica

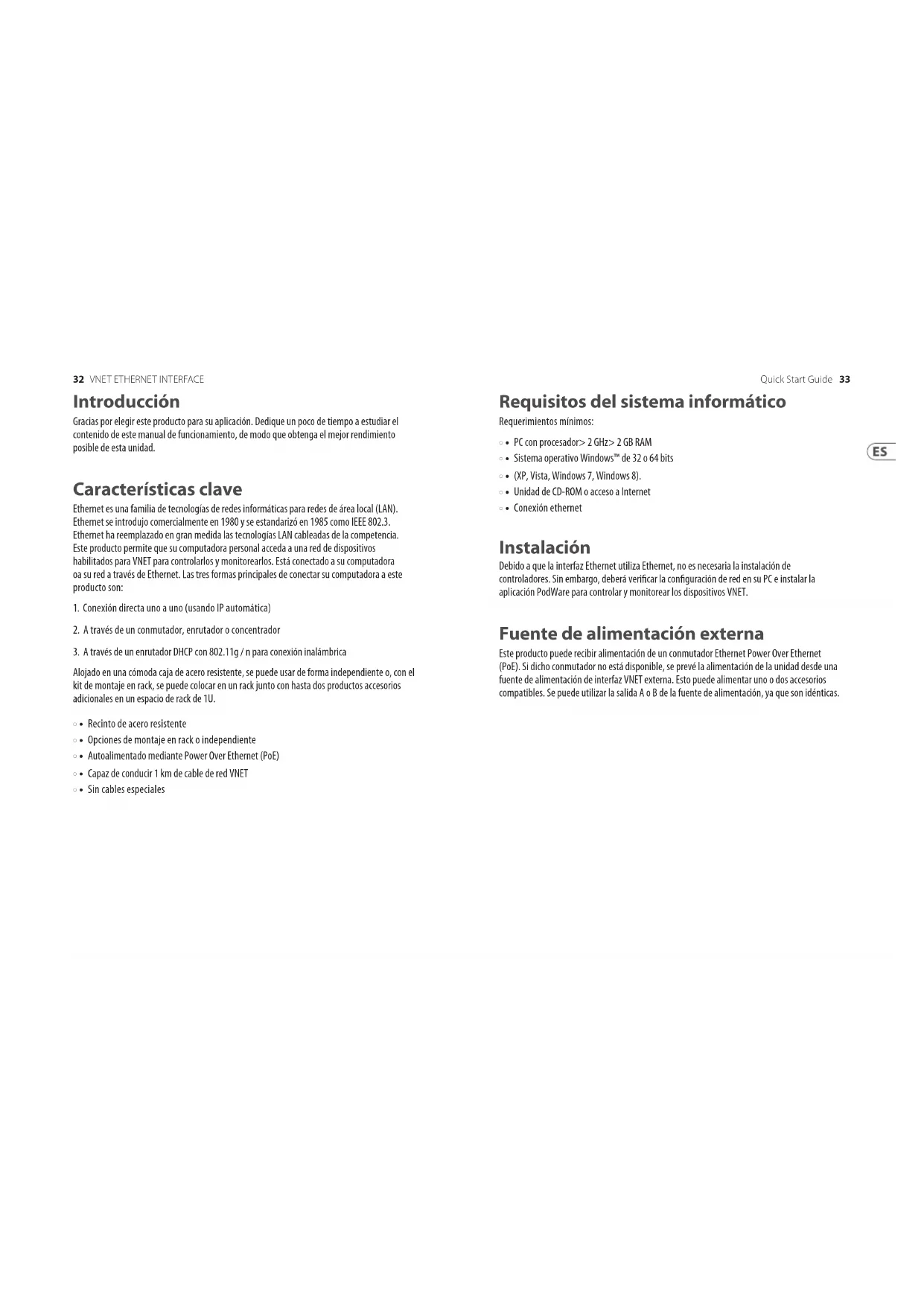

Alojado en una cómoda caja de acero resistente, se puede usar de forma independiente o, con el kit de montaje en rack, se puede colocar en un rack junto con hasta dos productos accesorios adicionales en un espacio de rack de 1U.

• • Recinto de acero resistente

• • Opciones de montaje en rack o independiente

• • Autoalimentado mediante Power Over Ethernet (PoE)

• • Capaz de conducir 1 km de cable de red VNET

• • Sin cables especiales Requisitos del sistema informático Requerimientos mínimos:

• • PC con procesador> 2 GHz> 2 GB RAM

• • Unidad de CD-ROM o acceso a Internet

• • Conexión ethernet Instalación Debido a que la interfaz Ethernet utiliza Ethernet, no es necesaria la instalación de controladores. Sin embargo, deberá vericar la conguración de red en su PC e instalar la aplicación PodWare para controlar y monitorear los dispositivos VNET. Fuente de alimentación externa Este producto puede recibir alimentación de un conmutador Ethernet Power Over Ethernet (PoE). Si dicho conmutador no está disponible, se prevé la alimentación de la unidad desde una fuente de alimentación de interfaz VNET externa. Esto puede alimentar uno o dos accesorios compatibles. Se puede utilizar la salida A o B de la fuente de alimentación, ya que son idénticas.34 35Quick Start GuideVNET ETHERNET INTERFACE Conexión de una computadora Puede conectar su computadora a la interfaz Ethernet de una de estas dos formas:

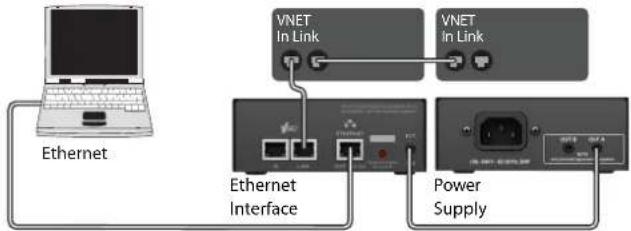

1. Mediante conexión directa desde la toma Ethernet de su computadora a la interfaz Ethernet.

2. Conectando su computadora a un conmutador Ethernet, y desde el mismo conmutador,

o desde otro conmutador en la misma red, a la interfaz Ethernet DevicesEthernetEthernetInterfacePowerSupply VNET In Link VNET In Link

No necesita preocuparse por el direccionamiento IP con este producto. Utilizará DHCP de forma predeterminada, por lo que su servidor DHCP asignará su dirección IP. Si no hay un servidor DHCP, utilizará “conguración cero”. En cualquier caso, es completamente automático. Para obtener más información sobre este tema, consulte con su administrador de red. Dispositivos de conexión Para dispositivos VNET, conecte el enchufe VNET Link en la interfaz Ethernet al enchufe VNET In del primer dispositivo que desea controlar, luego el enchufe VNET Link de este dispositivo al enchufe VNET In del siguiente dispositivo, y así sucesivamente. El orden en que se conectan los dispositivos no es importante. No es necesario conectar el conector Link del último dispositivo de la “cadena”.36 37Quick Start GuideVNET ETHERNET INTERFACE Kit de estanterías de accesorios La interfaz Ethernet se puede utilizar de forma independiente o montada en bastidor de 19" con el kit de montaje en bastidor opcional. Este kit consta de un panel que puede acomodar hasta tres accesorios (la fuente de alimentación auxiliar es otro ejemplo) en 1U de espacio de bastidor. No utilizado Las posiciones están perfectamente tachadas Los soportes suministrados hacen que el proceso de montaje de los accesorios sea rápido y fácil.

1. Quite los dos soportes de montaje y la hoja ciega de Lexan que cubren la abertura en la

que desea montar el accesorio, quitando las dos tuercas. (Conserve estos y los tornillos y arandelas).

2. Quite los dos tornillos de un lado del accesorio.

3. Con los dos tornillos que quitó en 2, je un soporte de montaje sin apretar al lado del

accesorio, con la “oreja” hacia el frente, apuntando hacia afuera.

1. Repita 2 y 3 para el otro lado. Ahora empuje la tapa hacia la parte posterior de la unidad

tanto como sea posible y luego alinee las orejas del soporte con el borde frontal de la tapa. Ahora apriete los tornillos.

2. Ofrezca el accesorio con sus soportes de montaje hasta el reverso del panel de montaje y

fíjelo en su lugar con los dos juegos de tornillos, arandelas y tuercas que se retiraron en 1. Tenga en cuenta que los oricios en los extremos posteriores de los soportes se pueden usar como puntos de amarre de cables si lo desea.38 39Quick Start GuideVNET ETHERNET INTERFACE Operación Una vez que la interfaz Ethernet se ha conectado a la computadora / conmutador y a los dispositivos y, si corresponde, a la fuente de alimentación, como se describió anteriormente, no es necesario realizar más ajustes en la unidad. Los indicadores en la parte frontal de la unidad funcionan de la siguiente manera:. El indicador de alimentación EXT se iluminará cuando se aplique alimentación de CC a la toma de alimentación EXT en la parte posterior de la unidad. El indicador de alimentación de PoE se iluminará cuando un conmutador de alimentación a través de Ethernet (PoE) proporcione alimentación de CC. El indicador VNET DATA se iluminará cuando se reciban datos de la red VNET. El indicador de enlace Ethernet parpadeará cuando la unidad esté conectada a una red Ethernet. El indicador de datos Ethernet se utiliza para indicar los siguientes estados: Encendido - conectado a dispositivos a través de PodWare

• • Parpadeo rápido - en el arranque

• • Destellos breves rápidos - Adquiriendo dirección IP

• • Parpadeo lento - función de localización (o tiempo de espera de pulsación de botón)

• • Activado - en línea para PodWare

• • Parpadeo breve cada 5 segundos - en modo de IP estática El indicador de DATOS de Ethernet se iluminará cuando la unidad esté recibiendo datos de control a través de Ethernet. La toma Ethernet RJ45 es la conexión Ethernet, que debe conectarse desde su computadora o conmutador o enrutador Ethernet. El conector VNET In RJ45 es la conexión de red VNET en serie, que se puede utilizar para conectar más dispositivos VNET. El conector VNET Link RJ45 es la conexión de red VNET serie principal, que debe conectarse al primer dispositivo VNET en su red VNET. El botón empotrado se usa para congurar el modo de direccionamiento IP en la condición predeterminada “Auto” presionándolo y manteniéndolo presionado durante unos 10 segundos (hasta que el indicador de datos Ethernet parpadee. Para nes de mantenimiento especial, su proveedor también puede pedirle que ingrese “Boot” presionando y manteniendo presionado este botón mientras se enciende la interfaz. El conector hembra Ext 3.5 mm se utiliza para aplicar energía externa a la interfaz Ethernet. Utilice solo una fuente de alimentación de CC aprobada. Si está utilizando un conmutador PoE, no es necesario realizar ninguna conexión a este conector.40 41Quick Start GuideVNET ETHERNET INTERFACE Solución de problemas El indicador EXT Power no se ilumina Si no tiene una conexión a un conmutador Ethernet PoE, debe utilizar la fuente de alimentación auxiliar.

• • Asegúrese de que esté conectado correctamente.

• • Compruebe si el indicador de alimentación de la fuente de alimentación se ilumina.

• • Si, en cambio, está utilizando un conmutador Ethernet PoE, normalmente no es necesario utilizar una fuente de alimentación externa, en cuyo caso este indicador no se iluminará. PodWare no encuentra la interfaz

• • Compruebe que el indicador de datos Ethernet parpadee para indicar que hay una conexión Ethernet.

• • Asegúrese de que el cable de red Ethernet no sea demasiado largo, esté conectado correctamente y no esté dañado.

• • Asegúrese de que la interfaz no tenga una dirección IP estática.

• • Apague el puerto inalámbrico de su computadora.

• • Compruebe si algún cortafuegos está impidiendo que PodWare acceda a la red. PodWare no encuentra dispositivos

• • ¿Puede ver una barra de red de interfaz Ethernet en PodWare?

• • ¿Están iluminados los indicadores apropiados? (Véase más arriba).

• • Asegúrese de que el cableado de la red VNET no sea demasiado largo, esté conectado correctamente, no esté dañado y cumpla con la Nota de aplicación DQ2707.

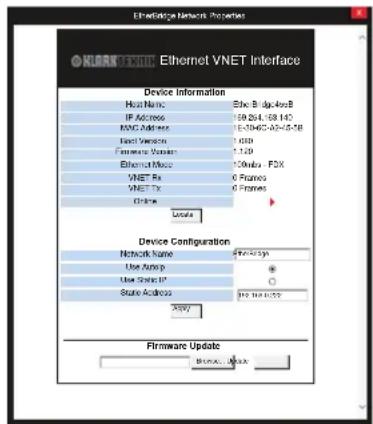

• • Compruebe que el indicador de datos de VNET parpadee cuando PodWare intente conectarse. De lo contrario, puede haber un problema con el cableado de VNET. Propiedades de red Para acceder al panel de abajo, haga clic con el botón derecho en la Red de interfaz Ethernet a la que desea acceder y haga clic en Propiedades.

• • La información del dispositivo muestra el nombre del host, la dirección IP actual, las versiones de rmware / arranque, la dirección Mac y el estado en línea

• • Botón de localización: el botón de localización hace parpadear el indicador de datos Ethernet en la interfaz Ethernet para mostrar a qué interfaz Ethernet está en línea.

• • Botones de opción AutoIP / IP estática: indica el tipo de direccionamiento IP y la dirección IP en la que se establecerá la estática. Nota: Normalmente, no se debe utilizar IP estática, ya que esto podría resultar fácilmente en direcciones IP duplicadas, direcciones fuera de rango o direcciones que no son compatibles con la conguración de su computadora. La mayoría de las redes se conguran ad hoc y la conguración de direcciones IP estáticas evitará que el servidor DHCP asigne una dirección IP disponible conocida.

• • Botón Aplicar: establece la conguración de la conguración de IP y los cambios de nombre de red.

Lerecomendamos que registre su nuevo aparato Music Tribe justo después de su compra accediendo a la página web musictribe.com. Elregistro de su compra a través de nuestro sencillo sistema online nos ayudará a resolver cualquier incidencia que se presente a la mayor brevedad posible. Además,aproveche para leer los términos y condiciones de nuestra garantía, siesaplicable en sucaso.

2. Averías. En el caso de

que no exista un distribuidor Music Tribe en las inmediaciones, puede ponerse en contacto con el distribuidor Music Tribe de su país, queencontrará dentro del apartado “Support” de nuestra página web musictribe.com. En caso de que su país no aparezca en ese listado, acceda a la sección “Online Support” (quetambiénencontrará dentro del apartado “Support” de nuestra páginaweb) y compruebe si su problema aparece descrito y solucionado allí. Deforma alternativa, envíenos a través de la página web una solicitud online de soporte en periodo de garantía ANTES de devolvernoselaparato.

corriente. Antes de enchufar este aparato a una salida de corriente, asegúrese de que dicha salida sea del voltaje adecuado para su modelo concreto. En caso de que deba sustituir un fusible quemado, deberáhacerlo por otro de idénticas especicaciones, sinexcepción.
