GEBRUIKSAANWIJZING Vnet Ethernet Interface Klark Teknik

Aansluitingen die gemerkt zijn met het symbool voeren een zodanig hoge spanning dat ze een risico vormen voor elektrische schokken. Gebruik uitsluitend kwalitatief hoogwaardige, in de handel verkrijgbare luidsprekerkabels die voorzien zijn van 1/4" TS stekkers. Laat uitsluitend gekwalificeerd personeel alle overige installatie- of modificatiehandelingen uitvoeren.

! Dit symbool wijst u altijd op

belangrijke bedienings - en onderhoudsvoorschriften in de bijbehorende documenten. Wij vragen u dringend de handleiding te lezen.

Attentie Verwijder in geen geval de bovenste afdekking (van het achterste gedeelte) anders bestaat er gevaar voor een elektrische schok. Het apparaat bevat geen te onderhouden onderdelen. Reparatiewerkzaamheden mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.

Attentie Om het risico op brand of elektrische schokken te beperken, dient u te voorkomen dat dit apparaat wordt blootgesteld aan regen en vocht. Het apparaat mag niet worden blootgesteld aan neerdruppelend of opspattend water en er mogen geen met water gevulde voorwerpen – zoals een vaas – op het apparaat worden gezet.

Attentie Deze

onderhoudsinstructies zijn uitsluitend bedoeld voor gekwalificeerd onderhoudspersoneel. Om elektrische schokken te voorkomen, mag u geen andere

Quick Start Guide

onderhoudshandelingen verrichten dan in de bedieningsinstructies vermeld staan. Reparatiewerkzaamheden mogen alleen uitgevoerd worden door gekwalificeerd onderhoudspersoneel.

1. Lees deze voorschriften.

2. Bewaar deze voorschriften.

3. Neem alle waarschuwingen in acht.

4. Volg alle voorschriften op.

5. Gebruik dit apparaat niet in de buurt van water.

6. Reinig het uitsluitend met een droge doek.

7. Let erop geen van de ventilatie-openingen te bedekken. Plaats en installeer het volgens de voor- schriften van de fabrikant.

8. Het apparaat mag niet worden geplaatst in de buurt van radiatoren, warmte-uitlaten, kachels of andere zaken (ook versterkers) die warmte afgeven.

9. Maak de veiligheid waarin door de polarisatie- of aardingsstekker wordt voorzien, niet ongedaan. Een polarisatiestekker heeft twee bladen, waarvan er een breder is dan het andere. Een aardingsstekker heeft twee bladen en een derde uitsteeksel voor de aarding. Het bredere blad of het derde uitsteeksel zijn er

voor uw veiligheid. Mocht de geleverde stekker niet in uw stopcontact passen, laat het contact dan door een elektricien vervangen.

1. Om beschadiging te voorkomen, moet de stroomleiding zo gelegd worden dat er niet kan worden over gelopen en dat ze beschermd is tegen scherpe kanten. Zorg zeker voor voldoende bescherming aan de stekkers, de verlengkabels en het punt waar het netsnoer het apparaat verlaat.

2. Het toestel met altijd met een intacte aarddraad aan het stroomnet aangesloten zijn.

3. Wanneer de stekker van het hoofdnetwerk of een apparaatstopcontact de functionele eenheid voor het uitschakelen is, dient deze altijd toegankelijk te zijn.

4. Gebruik uitsluitend door de producent gespeci-ficeerdtoebehoren c.q. onderdelen.

1. Gebruik het apparaat uitsluitend in combinatie met de

wagen, het statief, de driepoot, de beugel of tafel die door de producent is aangegeven, of die in combinatie met het apparaat wordt verkocht. Bij gebruik van een wagen dient men

voorzichtig te zijn bij het verrijden van de combinatie wagen/apparaat en letsel door vallen te voorkomen.

1. Bij onweer en als u het apparaat langere tijd niet gebruikt, haalt u de stekker uit het stopcontact.

2. Laat alle voorkomende reparaties door vakkundig en bevoegd personeel uitvoeren. Reparatiewerk-zaamheden zijn nodig als het toestel op enige wijze beschadigd is geraakt, bijvoorbeeld als de hoofd-stroomkabel of -stekker is beschadigd, als er vloeistof voorwerpen in terecht zijn gekomen, als het aan regen of vochtigheid heeft bloot-gestaan, niet normaal functioneert of wanneer het is gevallen.

1. Correcte afvoer van dit product: dit symbool geeft aan dat u dit

product op grond van de AEEA-richtlijn (2012/19/EU) en de nationale wetgeving van uw land niet met het gewone huishoudelijke afval mag weggooien. Dit product moet na afloop van de nuttige levensduur naar een officiële inzamelpost voor afgedankte elektrische en elektronische apparatuur (AEEA) worden gebracht, zodat het kan worden gerecycleerd. Vanwege de potentieel gevaarlijke stoffen die in

16 VNET ETHERNET INTERFACE

elektrische en elektronische apparatuur kunnen voorkomen, kan een onjuiste afvoer van afval van het onderhavige type een negatieve invloed op het milieu en de menselijke gezondheid hebben. Een juiste afvoer van dit product is echter niet alleen beter voor het milieu en de gezondheid, maar draagt tevens bij aan een doelmatiger gebruik van de natuurlijke hulpbronnen. Voor meer informatie over de plaatsen waar u uw afgedankte apparatuur kunt inleveren, kunt u contact opnemen met uw gemeente of de plaatselijke reingingsdienst.

1. Installeer niet in een kleine ruimte, zoals een boekenkast of iets dergelijks.

2. Plaats geen open vlammen, zoals brandende kaarsen, op het apparaat.

3. Houd rekening met de milieuaspecten van het afvoeren van batterijen. Batterijen moeten bij een inzamelpunt voor batterijen worden ingeleverd.

4. Dit apparaat kan worden gebruikt in tropische en gematigde klimaten tot 45 °C.

WETTELIJKE ONTKENNING

Music Tribe aanvaardt geen aansprakelijkheid voor enig verlies dat kan worden geleden door een persoon die geheel of gedeeltelijk vertrouwt op enige beschrijving, foto of verklaring hierin. Technische specificaties, verschijningen en andere informatie kunnen zonder voorafgaande kennisgeving worden gewijzigd. Alle handelsmerken zijn eigendom van hun respectievelijke eigenaren. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones en Coolaudio zijn handelsmerken of gedeponeerde handelsmerken van Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle rechten voorbehouden.

BEPERKTE GARANTIE

Voor de toepasselijke garantievoorwaarden en aanvullende informatie met betrekking tot de beperkte garantie van Music Tribe, zie de volledige details online op musictribe.com/warranty.

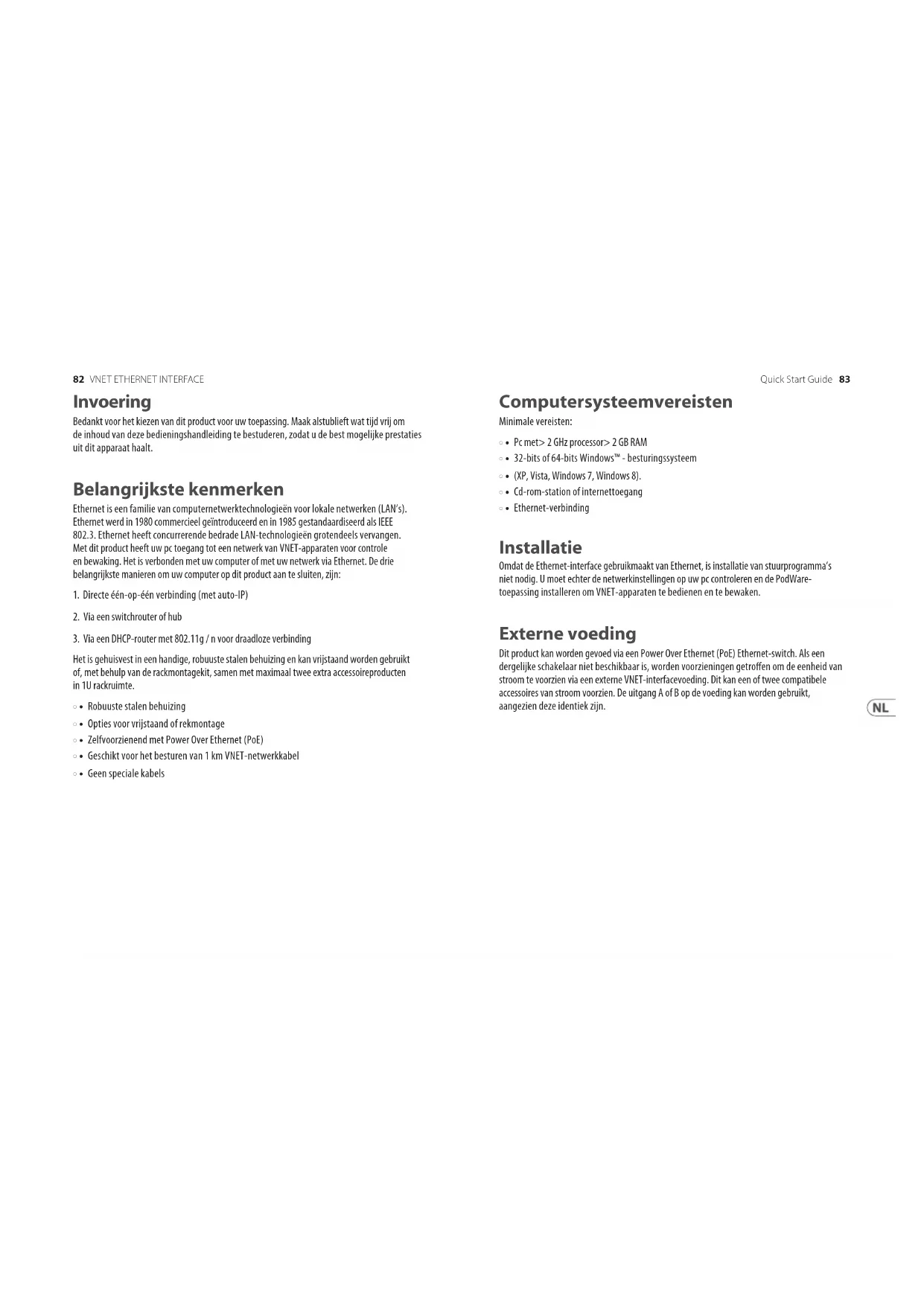

Bedankt voor het kiezen van dit product voor uw toepassing. Maak alstublieft wat tijd vrij om de inhoud van deze bedieningshandleiding te bestuderen, zodat u de best mogelijke prestaties uit dit apparaat haalt.

Belangrijkste kenmerken

Ethernet is een familie van computernetwerktechnologieën voor lokale netwerken (LAN's). Ethernet werd in 1980 commercieel geïntroduceerd en in 1985 gestaardiseerd als IEEE 802.3. Ethernet heeft concurrerende bedrade LAN-technologieën grotendeels vervangen. Met dit product heeft uw pc toegang tot een netwerk van VNET-apparaten voor controle en bewaking. Het is verbonden met uw computer of met uw netwerk via Ethernet. De drie belangrijkste manieren om uw computer op dit product aan te sluiten, zijn:

1. Directe één-op-één verbinding (met auto-IP)
2. Via een switchrouter of hub
3. Via een DHCP-router met 802.11g / n voor draadloze verbinding

Het is gehuisvest in een handige, robuuste stalen behuizing en kan vrijstaand worden gebruikt of, met behulp van de rackmontagekit, samen met maximaal twee extra accessoireproducten in 1U rackruimte.

• Robuuste stalen behuizing
• Opties voor vrijstaand of rekmontage
  • Zelfvoorzienend met Power Over Ethernet (PoE)
• Geschikt voor het besturen van 1 km VNET-netwerkkabel
• Geen speciale kabels

Computersysteemvereisten

Minimale vereisten:

• Pc met > 2 GHz processor > 2 GB RAM
• 32-bits of 64-bits Windows™ - besturingssysteem
• (XP, Vista, Windows 7, Windows 8).
• Cd-rom-station of internettoegang
- Ethernet-verbinding

Installatie

Omdat de Ethernet-interface gebruikmaakt van Ethernet, is installatie van stuurprogramma's niet nodig. U moet echter de netwerkinstellingen op uw pc controleren en de PodWare-toepassing installeren om VNET-apparaten te bedienen en te bewaken.

Externe voeding

Dit product kan worden gevoed via een Power Over Ethernet (PoE) Ethernet-switch. Als een dergelijke schakelaar niet beschikbaar is, worden voorzieningen getroffen om de eenheid van stroom te voorzien via een externe VNET-interfacevoeding. Dit kan een of twee compatibele accessoires van stroom voorzien. De uitgang A of B op de voeding kan worden gebruikt, aangezien deze identiek zijn.

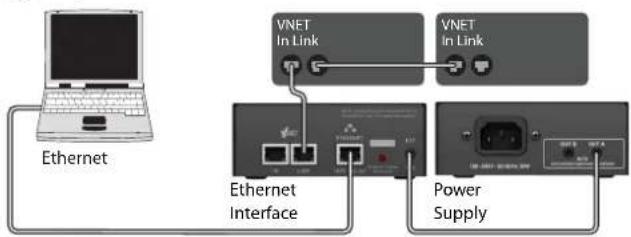

Een computer aansluiten

U kunt uw computer op twee manieren op de Ethernet-interface aansluiten:

1. Door directe verbinding van de Ethernet-aansluiting van uw computer naar de Ethernet-interface.
2. Door uw computer aan te sluiten op een Ethernet-switch en vanaf dezelfde switch, of vanaf een andere switch op hetzelfde netwerk, op de Ethernet-interface

1
Computer

U hoeft zich met dit product geen zorgen te maken over IP-adressering. Het zal standaard DHCP gebruiken, dus uw DHCP-server zal zijn IP-adres toewijzen. Als er geen DHCP-server is, zal deze "zero config" gebruiken. In beide gevallen is het volledig automatisch. Raadpleeg uw netwerkbeheerder voor meer informatie over dit onderwerp.

Apparaten aansluiten

FVoor VNET-apparaten: sluit de VNET Link-aansluiting op de Ethernet-interface aan op de VNET In-aansluiting van het eerste apparaat dat u wilt bedienen, en vervolgens de VNET Link-aansluiting van dit apparaat op de VNET In-aansluiting van het volgende apparaat, enzovoort. De volgorde waarin de apparaten zijn aangesloten, is niet belangrijk. De Link-aansluiting van het laatste apparaat in de "keten" hoeft niet te worden aangesloten.

Accessoireset voor rekken

De Ethernet-interface kan vrijstaand worden gebruikt of in een 19-inch rack worden gemonteerd met behulp van de optionele rackmontagekit. Deze kit bestaat uit een paneel dat plaats biedt aan maximaal drie accessoires (de voedingseenheid voor accessoires is een ander voorbeeld) in 1U rackruimte. Ongebruikt posities zijn netjes afgedekt De meegeleverde beugels maken het monteren van de accessoires snel en eenvoudig.

1. Verwijder de twee montagebeugels en het Lexan-afdekvel die de opening afdekken waarin u het accessoire wilt monteren door de twee moeren te verwijderen. (Bewaar deze en de schroeven en ringen).

1. Verwijder de twee schroeven van een kant van het accessoire.

1. Gebruik de twee schroeven die in 2 zijn verwijderd en bevestig een montagebeugel losjes aan de zijkant van het accessoire, met het 'oor' naar voren gericht en naar buiten gericht.

1. Herhaal 2 en 3 voor de andere kant. Duw nu het deksel zo ver mogelijk naar de achterkant van het apparaat en lijn de beugeloren uit met de voorkant van het deksel. Draai nu de schroeven vast.

1. Bied het accessoire met zijn montagebeugels aan tot aan de achterkant van het montagepaneel en bevestig het op zijn plaats met de twee sets schroeven, ringen en moeren die in 1 zijn verwijderd.

Merk op dat de gaten aan de achterkant van de beugels desgewenst kunnen worden gebruikt als kabelbinderpunten.

88 VNET ETHERNET INTERFACE

Quick Start Guide

Operatie

Als de Ethernet-interface eenmaal is aangesloten op de computer / switch en op de apparaten en, indien van toepassing, op de voeding, zoals eerder beschreven, hoeven er geen verdere aanpassingen aan het apparaat zelf te worden gemaakt. De indicatielampjes aan de voorkant van het apparaat werken als volgt.:

HLARK TECHNOLOGY POWER SET PHE DATA LINK ONLINE VNET ETHETRET VNET ETHETRET INTERFACE

De EXT Power-indicator gaat branden als er gelijkstroom wordt aangesloten op de EXT Power-aansluiting aan de achterkant van het apparaat.

De PoE-voedingsindicator gaat branden wanneer gelijkstroom wordt geleverd door een Power Over Ethernet (PoE) -schakelaar.

De VNET DATA-indicator gaat branden wanneer er gegevens worden ontvangen van het VNET-netwerk.

De Ethernet Link-indicator knippert wanneer het apparaat is aangesloten op een Ethernetnetwerk.

De Ethernet-gegevensindicator wordt gebruikt om de volgende toestanden aan te geven:

Aan - Verbonden met apparaten via PodWare

- Snel knipperend - In opstarten

- Snelle korte knipperingen - IP-adres opvragen

- Langzaam knipperend - zoekfunctie (of time-out voor het indrukken van de knop)

- On - online naar PodWare

• Korte flits elke 5 seconden - in statische IP-modus

De Ethernet DATA indicator gaat branden als het apparaat besturingsgegevens via Ethernet ontvangt

De Ethernet RJ45-aansluiting is de Ethernet-aansluiting die moet worden aangesloten vanaf uw computer of Ethernet-switch of -router.

De VNET In RJ45-aansluiting is de seriële VNET-netwerkverbinding, die kan worden gebruikt om andere VNET-apparaten aan te sluiten.

De VNET Link RJ45-aansluiting is de primaire seriële VNET-netwerkverbinding, die moet worden verbonden met het eerste VNET-apparaat in uw VNET-netwerk.

De verzonken drukknop wordt gebruikt om de IP-adresseringsmodus in te stellen op de standaard "Auto" -voorwaarde door deze ongeveer 10 seconden ingedrukt te houden (totdat de Ethernet-gegevensindicator knippert. Voor speciale onderhoudsdoeleinden kan uw leverancier u ook vragen om "Opstartmodus" door deze knop ingedrukt te houden terwijl de interface wordt opgestart.

De Ext 3,5 mm Jack-aansluiting wordt gebruikt voor het leveren van externe stroom aan de Ethernet-interface. Gebruik alleen een goedgekeurde gelijkstroomvoedingsbron. Gebruikt u een PoE-switch, dan hoeft er geen verbinding te worden gemaakt met deze connector.

Probleemoplossen

De EXT Power-indicator licht niet op

Als u geen verbinding hebt met een PoE Ethernet-switch, moet u de accessoirevoeding gebruiken.

• Zorg ervoor dat deze correct is aangesloten.
• Controleer of de voedingsindicator op de voeding brandt.
• Als u in plaats daarvan een PoE Ethernet-switch gebruikt, is het meestal niet nodig om een externe voeding te gebruiken, in welk geval deze indicator niet gaat branden.

PodWare vindt de interface niet

• Controleer of de Ethernet Data-indicator knippert om aan te geven dat er een Ethernet-verbinding is.
• Zorg ervoor dat de Ethernet-netwerkkabel niet te lang is, correct is aangesloten en niet is beschadigd.
• Zorg ervoor dat de interface geen statisch IP-adres heeft.
• Schakel de draadloze poort op uw computer uit.
• Controleer of een firewall PodWare de toegang tot het netwerk blokkeert.

PodWare vindt geen apparaten

• Kunt u een Ethernet-interfacenetwerkbalk in PodWare zien?
• Zijn de juiste indicatoren verlicht? (Zie hierboven).
• Zorg ervoor dat de VNET-netwerkbekabeling niet te lang is, correct is aangesloten en niet beschadigd is en voldoet aan Application Note DQ2707.
• Controleer of de VNET-gegevensindicator knippert wanneer PodWare probeert online te gaan. Als dit niet het geval is, is er mogelijk een probleem met de VNET-bekabeling.

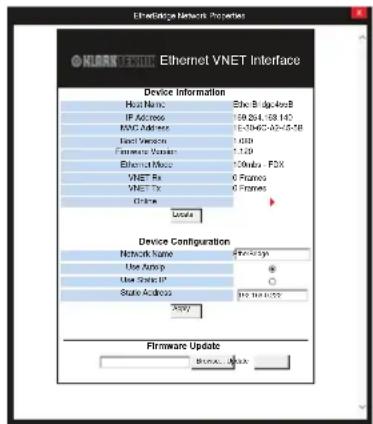

Netwerkeigenschappen

Om toegang te krijgen tot het onderstaande paneel, klikt u met de rechtermuisknop op het Ethernet-interfacenetwerk dat u wilt openen en klikt u op Eigenschappen.

EthernetVNET Interface Device Information Host Name: Etho Bridge408 IP Address: 59.264-159.143 KPC Address: E:\DHC-03-03-18 Host Version: 1.020 Hardware Version: 1.120 Ethernet Mode: 10Mbps FDX VNET Fix: 6 Frames VNET Tx: 6 Frames Other User Device Configuration Network Name: 77-799 Use Update: Use Change: State Address: 100.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.1 Firmware Update Browse...Mack

• Apparaatinformatie geeft de hostnaam, het huidige IP-adres, de firmware / opstartversies, het Mac-adres en de online-status weer
• Lokalisatieknop - De zoekknop knippert Ethernet-gegevensindicator op de Ethernet-interface om aan te geven met welke Ethernet-interface u online bent.
• AutoIP / Static IP-keuzerondjes - Geeft het type IP-adressering en IP-adres aan waarop de statische wordt ingesteld. Opmerking: normaal gesproken mag statisch IP-adres niet worden gebruikt, aangezien dit gemakkelijk kan resulteren in dubbele IP-adressen, adressen buiten bereik of adressen die niet compatibel zijn met uw computerinstellingen. De meeste netwerken worden op ad-hochbasis opgezet en het instellen van statische IP-adressen voorkomt dat de DHCP-server een bekend beschikbaar IP-adres toewijst.
• Apply-knop - Stelt de configuratie van IP-instellingen en netwerknaamwijzigingen in.
• Firmware-update - Blader naar het updatebestand en klik op update om het firmwarebestand in de Ethernet-interface te laden.
