| Producttype | SoundGrid interfacekaart voor digitale mengtafel |
| Merk | Klark Teknik |
| Model | DN32-WSG |
| Compatibiliteit | Behringer X32 en Midas M32 mengtafels (firmware v3.10 of hoger) |
| Connectiviteit | 1 Gigabit Ethernet-poort (RJ45) |
| Netwerkprotocol | SoundGrid |
| LED-indicatoren | LED NET (verbindingsstatus), LED Ethernet (activiteit) |
| Resetknop | Reset (fabrieksinstellingen) |
| Minimale firmwareversie | Kaart: v1.13.60; Mengtafel: v3.10; X32-Edit-app: v3.2 |
| Voeding | Wordt gevoed door de mengtafel (geen externe voeding) |
| Gewicht | Ongeveer 0,2 kg |
| Afmetingen (ongeveer) | 10 x 10 x 2 cm |
| Bedrijfstemperatuur | 0°C tot 40°C |
| Belangrijkste functies | Audiobewerking via SoundGrid, firmware-update, integratie met WAVES MultiRack |
| Onderhoud en reiniging | Reinigen met een droge, pluisvrije doek |
| Veiligheid | Volg de instructies: vermijd vloeistoffen, zorg voor ventilatie, voorkom elektrostatische ontladingen |
| Onderdelen | Niet van toepassing (geïntegreerde kaart) |
| Repareerbaarheid | Neem contact op met Music Tribe of WAVES support |
| Garantie | Raadpleeg de voorwaarden op musictribe.com |
Veelgestelde vragen - DN32WSG Klark Teknik
Gebruikersvragen over DN32WSG Klark Teknik
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Staafmixer in PDF-formaat gratis! Vind uw handleiding DN32WSG - Klark Teknik en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. DN32WSG van het merk Klark Teknik.
GEBRUIKSAANWIJZING DN32WSG Klark Teknik
NL Belangrijke veiligheidsvoorschriften
- Lees deze voorschriften.
- Bewaar deze voorschriften.
- Neem alle waarschuwingen in acht.
- Volg alle voorschriften op.
- Gebruik dit apparaat niet in de buurt van water.
- Reinig het uitsluitend met een droge doek.
- Let erop geen van de ventilatie- openingen te bedekken. Plaats en installeer het volgens de voor- schriften van de fabrikant
- Het apparaat mag niet worden geplaatst in de buurt van radiatoren, warmte-uitlaten, kachels of andere zaken (ook versterkers) die warmte afgeven.
- Gebruik uitsluitend door de producent gespeci- ficeerd toebehoren c.q. onderdelen.
- Gebruik het apparaat uitsluitend in combinatie met de wagen, het statief, de driepoot, de beugel of tafel die door de producent
is aangegeven, of die in combinatie met het apparaat wordt verkocht. Bij gebruik van een wagen dient men voorzichtig te zijn bij het verrijden van de combinatie wagen/ apparaat en letsel door vallen te voorkomen.
- Correcte afvoer van dit product: dit symbool geeft aan dat u dit product op grond van de AEEA-richtlijn (2012/19/EU) en de nationale uitgevving van uw land niet
met het gewone huishoudelijke afval mag vreggooien. Dit product met na afloop van de nuttige levensduur naar een officielle inzamelpost voor afgedankte elektrische en elektronische apparaatuur (AEEA) worden gebracht, zodat het kan worden geregecycleerd. Vanwege de potentieel gevaarlijke stoffen die in elektrische en elektronische apparaatuur kunnen voorkomen, kan een onjuiste afvoer van afval van het onderhavige type een negalieve invloed op het milieu en de menselijke gezondheid hebben. Een juiste afvoer van dit product is echter niet alleen beter voor het milieu en de gezondheid, maar draagt teevens bij aan een doelmatiger gebruik van de natuurlijke hulptrønnen. Voor meer informatie over de plaatsen waar u uw afgedankte apparaatuur kunt inleveren, kunt u contact opnemen met uw gemeente of de plaatselijke reinigingsdienst.
- Installeer niet in een kleine ruimte, zoals een boekenkast of iets dergelijks.
- Plaats geen open vlammen, zoals brandende kaarsen, op het apparaat.

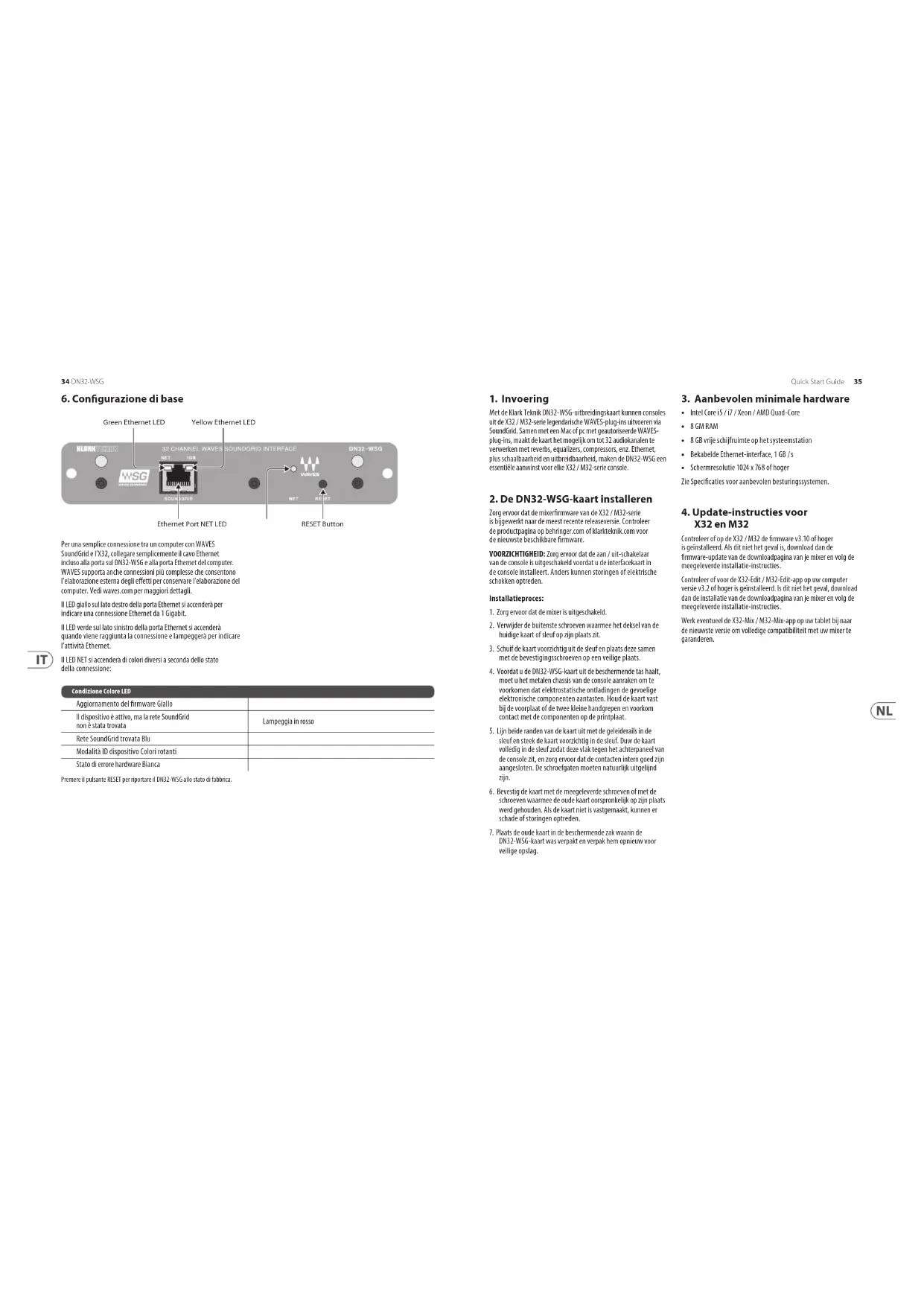

Met de Klark Teknik DN32-WSG-uitbreidingskaart kunnen consoles uit de X32 / M32-serie legendarische WAVES -plug-ins uitvoeren via SoundGrid. Samen met een Mac of pc met geautorisceerde WAVES -plug-ins, maakt de kaart het mogelijk om tot 32 audiokanalen te verwerken met reverbs, equalizers, compressors, enz. Ethernet, plus schaalbaarheid en uitbreidbaarheid, maken de DN32-WSG een essentiële aanwinst voor elke X32 / M32-serie console.
2. De DN32-WSG-kaart installeren
Zorg ervoor dat de mixerfirmware van de X32 / M32-serie is bijgewerkt naar de meest recente releaseversie. Controleer de productpagina op behringer.com of klarkteknik.com voor de nieuwste beschikbare firmware.
VOORZICHTIGHEID: Zorg ervoor dat de aan / uit-schakelaar van de console is uitgeschakeld voordat u de interfacekaart in de console installeert. Anders kunnen storingen of elektrische schokken optreden.
Installatieproces:
- Zorg ervoor dat de mixer is uitgeschakeld.
- Verwijder de buitenste schroeven waarmee het deksel van de huidige kaart of sleuf op zijn plaats zit.
- Schuif de kaart voorzichtig uit de sleuf en plaats deze samen met de bevestigingsschroeven op een veilige plaats.
- Voordat u de DN32-WSG-kaart uit de beschermende tas haalt, moet u het metalen chassis van de console aanraken om te voorkomen dat elektrostatische ontladingen de gevoelige elektronische componenten aantasten. Houd de kaart vast bij de voorglaat of de twee kleine handgrepen en voorkom contact met de componenten op de printplaat.
- Lijn beide randen van de kaart uit met de geleiderails in de sleuf en steek de kaart voorzichtig in de sleuf. Duw de kaart volledig in de sleuf zodat deze vlak tegen het achterpanceel van de console zit, en zorg ervoor dat de contacten intern goed zijn aangesloten. De schroefgaten moeten natuurlijk uitgelijnd zijn.
- Bevestig de kaart met de meegeleverde schroeven of met de schroeven waarmee de oude kaart oorspronkelijk op zijn plaats werd gehouden. Als de kaart niet is vastgemaakt, kunnen er schade of storingen optreden.
- Plaats de oude kaart in de beschermende zak waarin de DN32-WSG-kaart was verpakt en verpak hem opnieuw voor veilige opslag.
3. Aanbevolen minimale hardware
- Intel Core i5 / i7 / Xeon / AMD Quad-Core
- 8GM RAM
- 8 GB vrije schijfruimte op het systeemstation
- Bekabelde Ethernet-interface, 1 GB/s
• Schemresolutie 1024 x 768 of hoger
Zie Specificaties voor aanbevolen besturingssystemen.
4. Update-instructies voor X32 en M32
Controleer of op de X32 / M32 de firmware v3.10 of hoger is geïnstalleerd. Als dit niet het geval is, download dan de firmware-update van de downloadpagina van je mixer en volg de meegeleverde installatie-instructies.
Controleer of voor de X32-Edit / M32-Edit-app op uw computer versie v3.2 of hoger is geinstalleerd. Is dit niet het geval, download dan de installatie van de downloadpagina van je mixer en volg de meegeleverde installatie-instructies.
Werk eventueel de X32-Mix / M32-Mix-app op uw tablet bij naar de nieuwste versie om volledige compatibiliteit met uw mixer te garanderen.
36 DN22 W5G

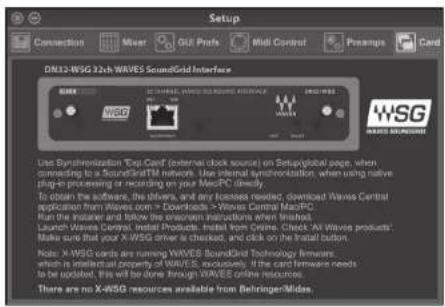

5. WAVES DN32-WSG update-instructies
U moet eerst de toepassingen "WAVES Central" en "Multirack SoundGrid" op uw pc installeren om eventuele WAVESstuurprogramma's of firmware-updates te installeren. Beznek waves.com/support/tag/installation-and-activation voor relevante downloads.
Draai 'WAVES Central' op uw computer terwijl zowel uw pc als de DN32-WSG-kaart zijn verbonden met hetzelfde SoundGridnetwerk. Klik vervolgens op de updateknop linksboven in de app, die verschijnt wanneer er updates beschikbaar zijn.
Houd er rekening mee dat 'WAVES Central' de DN32-WSG-kaartfirmware niet bijwerkt. 'WAVES Central' werkt alleen het DN32-WSG-stuurprogramma op uw computer bij. Lees de handleiding 'WAVES Central' voor meer informatie of hulp.
Beëindig "WAVES Central" nadat het klaar is met het installeren van de SG Driver. Mogelijk moet u de DN32-WSG-kaartfirmware-update afzonderlijk controleren en toepassen met "MultiRack SoundGrid".
-
Zorg ervoor dat alle WAVES SoundGrid-gerelateerde apps op uw computer zijn gesloten en start vervolgens MultiRack SoundGrid.
-
Om de DN32-WSG-firmware te installeren, moet u controleren of u bent verbonden met het SoundGrid-netwerk. In de MultiRack SoundGrid-applicatie:
• Ga naar het venster Voorkeuren.
PC: Bestand > Voorkeuren
Mac MultiRack SoundGrid> Voorkeuren
- Algemene tabbladinstellingen.
- Selecteer de lokale LAN-poort die fysiek is verbonden met het SoundGrid-netwerk.
"SoundGrid Network Found" moet worden weergegeven.

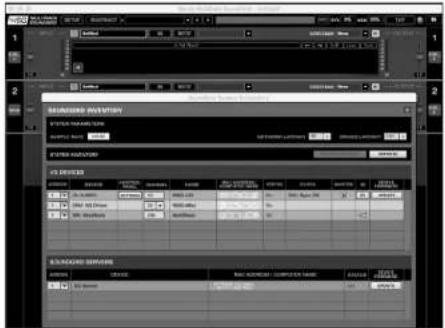

- Open "Systeeminventaris" in het menu of druk op F2. De DN32-WSG-kaart zou nu in het apparaatrek moeten verschijnen onder "I / O Devices".
Als de regel aangeeft dat de DN32-WSG 'in gebruik' is of dat de updateknop grijs is, controleer dan nogmaals of er geen overgebleven programma's zijn met de DN32-WSG / SoundGrid en of de kaart is toegewezen aan een nummer. Anders moet u alle andere instances van SG-toepassingen beëindigen en het opnieuw proberen.


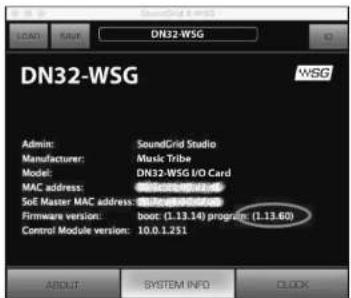

- Als uw firmware lager is dan v1.13.60, moet deze worden bijgewerkt. Nog steeds op de SoundGrid Inventory-pagina (zie hierboven), kunt u op de Update-knop in de DN32-VSG-rij klikken om het updateproces te starten en de instructies te volgen.
