Quick Start Guide QFLEX ISOLATORBelangrijke veiligheidsvoorschriften Waarschuwing Aansluitingen die gemerkt zijn met het symbool voeren een zodanig hoge spanning dat ze een risico vormen voor elektrische schokken. Gebruik uitsluitend kwalitatief hoogwaardige, in de handel verkrijgbare luidsprekerkabels die voorzien zijn van ¼"TS stekkers. Laat uitsluitend gekwaliceerd personeel alle overige installatie- of modicatiehandelingen uitvoeren. Dit symbool wijst u altijd op belangrijke bedienings - en onderhoudsvoorschriften in de bijbehorende documenten. Wijvragen u dringend de handleiding te lezen. Attentie Verwijder in geen geval de bovenste afdekking (van het achterste gedeelte) anders bestaat er gevaar voor een elektrische schok. Het apparaat bevat geen te onderhouden onderdelen. Reparatiewerkzaamheden mogen uitsluitend door gekwaliceerd personeel uitgevoerd worden. Attentie Om het risico op brand of elektrische schokken te beperken, dient u te voorkomen dat dit apparaat wordt blootgesteld aan regen en vocht. Het apparaat mag niet worden blootgesteld aan neerdruppelend of opspattend water en er mogen geen met water gevulde voorwerpen – zoals een vaas – op het apparaat worden gezet. Attentie Deze onderhoudsinstructies zijn uitsluitend bedoeld voor gekwaliceerd onderhoudspersoneel. Omelektrische schokken te voorkomen, mag u geen andere onderhoudshandelingen verrichten dan in de bedieningsinstructies vermeld staan. Reparatiewerkzaamheden mogen alleen uitgevoerd worden door gekwaliceerd onderhoudspersoneel.

1. Lees deze voorschriften.

2. Bewaar deze voorschriften.

5. Gebruik dit apparaat niet in de buurt van water.

6. Reinig het uitsluitend met een droge doek.

7. Let erop geen van de ventilatie-openingen

te bedekken. Plaats en installeer het volgens de voor- schriften van de fabrikant.

8. Het apparaat mag niet worden geplaatst in de buurt

van radiatoren, warmte-uitlaten, kachels of andere zaken (ook versterkers) die warmte afgeven.

Quick Start Guide QFLEX ISOLATOR9. Maak de veiligheid waarin door de polarisatie- of aardingsstekker wordt voorzien, niet ongedaan. Eenpolarisatiestekker heeft twee bladen, waarvaner een breder is dan het andere. Een aardingsstekker heeft twee bladen en een derde uitsteeksel voor de aarding. Het bredere blad of het derde uitsteeksel zijn er voor uw veiligheid. Mocht de geleverde stekker niet in uw stopcontact passen, laat het contact dan door een elektricien vervangen.

10. Om beschadiging te voorkomen, moet de

stroomleiding zo gelegd worden dat er niet kan worden over gelopen en dat ze beschermd is tegen scherpe kanten. Zorg zeker voor voldoende bescherming aan de stekkers, de verlengkabels en het punt waar het netsnoer het apparaat verlaat.

11. Het toestel met altijd met een intacte aarddraad aan

het stroomnet aangesloten zijn.

12. Wanneer de stekker van het hoofdnetwerk of een

apparaatstopcontact de functionele eenheid voor het uitschakelen is, dient deze altijd toegankelijk te zijn.

13. Gebruik uitsluitend door de producent

gespeci- ceerd toebehoren c.q. onderdelen.

14. Gebruik het apparaat uitsluitend

in combinatie met de wagen, hetstatief, de driepoot, de beugel of tafel die door de producent is aangegeven, of die in combinatie met het apparaat wordt verkocht. Bij gebruik van een wagen dient men voorzichtig te zijn bij het verrijden van de combinatie wagen/apparaat en letsel door vallen te voorkomen.

15. Bij onweer en als u het apparaat langere tijd niet

gebruikt, haalt u de stekker uit het stopcontact.

16. Laat alle voorkomende reparaties door vakkundig en

bevoegd personeel uitvoeren. Reparatiewerk-zaamheden zijn nodig als het toestel op enige wijze beschadigd is geraakt, bijvoorbeeld als de hoofd-stroomkabel of -stekker is beschadigd, als er vloeistof of voorwerpen in terecht zijn gekomen, als het aan regen of vochtigheid heeft bloot-gestaan, niet normaal functioneert of wanneer het is gevallen.

17. Correcte afvoer van dit product: dit

symbool geeft aan dat u dit product op grond van de AEEA-richtlijn (2012/19/ EU) en de nationale wetgeving van uw land niet met het gewone huishoudelijke afval mag weggooien. Dit product moet na aoop van de nuttige levensduur naar een ociële inzamelpost voor afgedankte elektrische en elektronische apparatuur (AEEA) worden gebracht, zodat het kan worden gerecycleerd. Vanwege de potentieel gevaarlijke stoen die in elektrische en elektronische apparatuur kunnen voorkomen, kan een onjuiste afvoer van afval van het onderhavige type een negatieve invloed op het milieu en de menselijke gezondheid hebben. Eenjuiste afvoer van dit product is echter niet alleen beter voor het milieu en de gezondheid, maar draagt tevens bij aan een doelmatiger gebruik van de natuurlijke hulpbronnen. Voormeer informatie over de plaatsen waar u uw afgedankte apparatuur kunt inleveren, kunt u contact opnemen met uw gemeente of de plaatselijkereinigingsdienst.

18. Installeer niet in een kleine ruimte, zoals een

boekenkast of iets dergelijks.

19. Plaats geen open vlammen, zoals brandende

kaarsen, op het apparaat.

20. Houd rekening met de milieuaspecten van het

afvoeren van batterijen. Batterijen moeten bij een inzamelpunt voor batterijen worden ingeleverd.

21. Dit apparaat kan worden gebruikt in tropische en

gematigde klimaten tot 45 ° C.

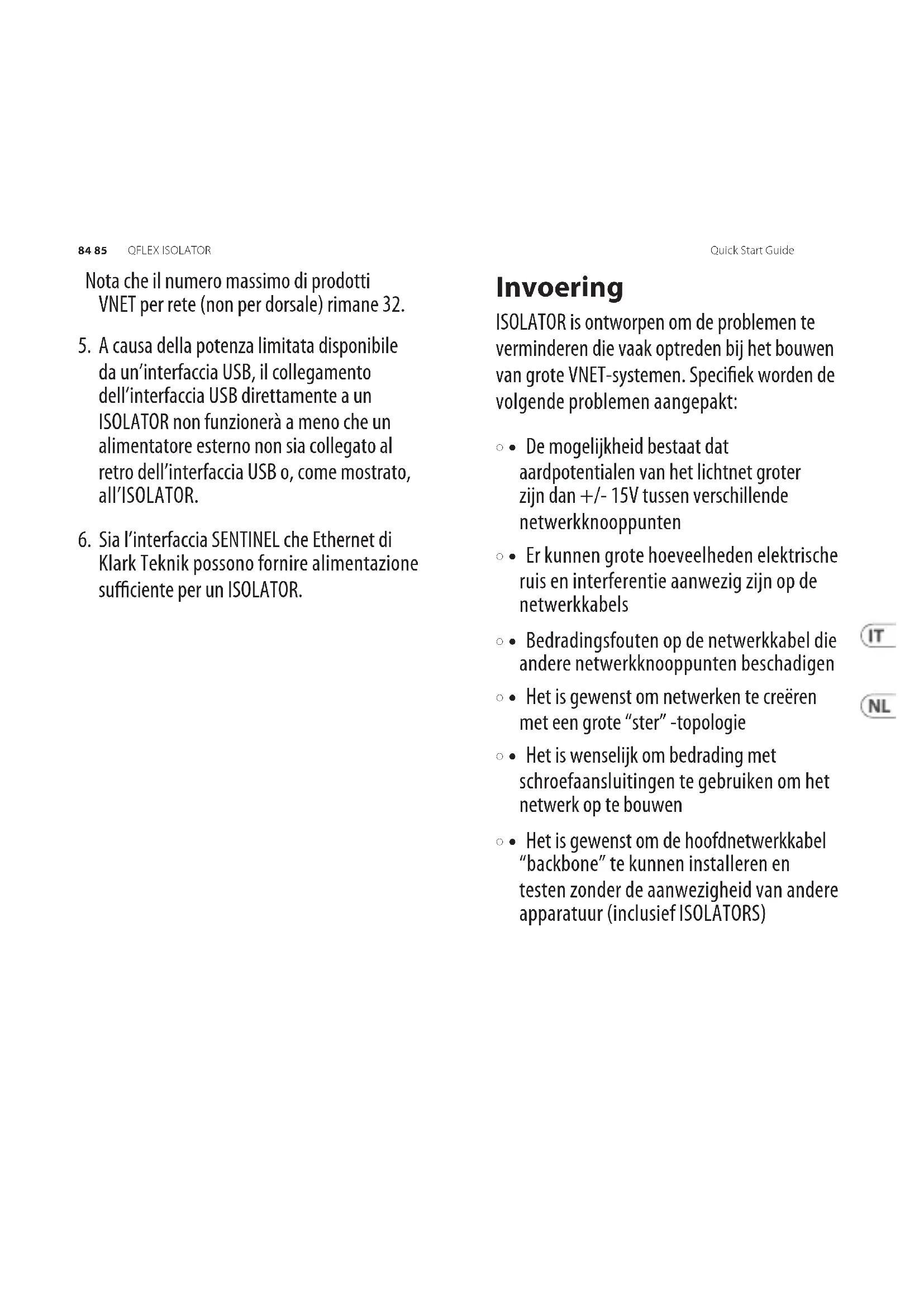

Klark Teknik possono fornire alimentazione suciente per un ISOLATOR. Invoering ISOLATOR is ontworpen om de problemen te verminderen die vaak optreden bij het bouwen van grote VNET-systemen. Speciek worden de volgende problemen aangepakt:

• • De mogelijkheid bestaat dat aardpotentialen van het lichtnet groter zijn dan +/- 15V tussen verschillende netwerkknooppunten

• • Er kunnen grote hoeveelheden elektrische ruis en interferentie aanwezig zijn op de netwerkkabels

• • Bedradingsfouten op de netwerkkabel die andere netwerkknooppunten beschadigen

• • Het is gewenst om netwerken te creëren met een grote “ster” -topologie

• • Het is wenselijk om bedrading met schroefaansluitingen te gebruiken om het netwerk op te bouwen

• • Het is gewenst om de hoofdnetwerkkabel “backbone” te kunnen installeren en testen zonder de aanwezigheid van andere apparatuur (inclusief ISOLATORS)86 87 Quick Start Guide QFLEX ISOLATOR Zoals de naam al aangeeft, beperkt ISOLATOR deze problemen door het mogelijk te maken verschillende delen van het netwerk galvanisch te isoleren van elkaar en van het besturende computersysteem. Wanneer een van de bovenstaande situaties kan worden verwacht, moeten ISOLATORS worden opgenomen in het ontwerp van het netwerk. Neem voor systemen met AES3 via VNET (VNET2) contact op met uw leverancier voor informatie over het instellen van de interne jumpers in de isolator. Houd er rekening mee dat sommige toepassingsvoorbeelden die in dit document worden getoond, niet van toepassing zijn op VNET2-systemen. Montage ISOLATOR is gehuisvest in een sterke gegalvaniseerde stalen kast die kan worden gemonteerd met hardware met een diameter van 4 mm in de gaten met een hartafstand van 40 x 92,5 mm. Als stof- of vochtbestendigheid vereist is, moet de ISOLATOR in een geschikte behuizing worden gemonteerd. Merk op dat de behuizing van ISOLATOR is verbonden met het aardingssysteem aan de LINK-zijde van de isolatiebarrière. Verbindingen ISOLATOR heeft drie poorten: IN; UIT & LINK. Elke poort heeft zowel RJ45 als “Phoenix” insteekbare schroefklemmenblokken. Deze connectoren zijn rechtstreeks met elkaar verbonden, dus beide kunnen zo handig worden gebruikt. Het kan bijvoorbeeld het gemakkelijkst zijn om ISOLATOR “LINK” aan te sluiten op de LINK- uitgang van een VNET-apparaat met behulp van een standaard RJ45-patchkabel terwijl u de Phoenix-verbindingen gebruikt voor de bekabelde netwerk “backbone” -bekabeling op de IN- en OUT-poorten (die zijn ook direct met elkaar verbonden). Kracht ISOLATOR wordt gevoed via zijn LINK-poort. Omdat de LINK-poort op VNET-producten een geschikte voedingsbron is, wordt de verbinding tussen de LINK van ISOLATOR en de LINK van het VNET-apparaat met een RJ45- patchkabel ingeschakeld. Als de verbinding vanaf het VNET-product de LINK Phoenix-connector van de ISOLATOR moet gebruiken, moeten de volgende verbindingen worden gemaakt:88 89 Quick Start Guide QFLEX ISOLATOR Aangezien VNET-producten slechts voldoende stroom kunnen leveren voor een enkele ISOLATOR, hebben systemen die meer dan één nodig hebben, een externe voeding nodig. In dit geval mag er geen verbinding worden gemaakt tussen het VNET-product en de “Ext PSU” -aansluitingen van ISOLATOR. Deze aansluitingen moeten worden gebruikt voor de externe voeding. Externe voedingen moeten gereguleerde 12 V DC produceren met ten minste 100 mA beschikbaar voor elke ISOLATOR die geleverd moet worden. Klark Teknik kan een geschikte voeding leveren of aanbevelen. Als het VNET-product is aangesloten op de ISOLATOR via de RJ45-connector, zal dit, zoals hierboven beschreven, automatisch de voeding van de LINK-poort van het product naar de ISOLATOR verbinden. Dit is geen probleem omdat ISOLATOR schakelingen bevat om elk conict met een externe voeding te voorkomen. Conguraties Voor maximale exibiliteit kan ISOLATOR op een aantal manieren worden gebruikt, hieronder staan enkele voorbeelden:

1. Basic IN naar OUT serieschakeling met extra

te gebruiken, kan de netwerkbedrading worden geïnstalleerd en getest voordat andere apparatuur wordt geïnstalleerd.

3. ISOLATORs kunnen worden gebruikt om een

groot netwerk zo gemakkelijk mogelijk te segmenteren, waarbij elk segment wordt beschermd tegen de andere. Merk op dat als u ze op deze manier gebruikt, het netwerk NIET de totale maximale lengte van 1 km overschrijdt.

4. Hier worden meerdere ISOLATORS gebruikt

om meerdere backbones te creëren. Zolang de ISOLATORS lokaal zijn ten opzichte van elkaar en het besturingssysteem, mag elke backbone de volledige 1 km lang zijn.90 91 Quick Start Guide QFLEX ISOLATOR Opmerking dat het maximale aantal VNET-producten per netwerk (niet per backbone) 32 blijft.

5. Vanwege het beperkte vermogen dat

beschikbaar is via een USB-interface, zal het rechtstreeks aansluiten van de USB-interface op een ISOLATOR niet werken tenzij een externe voeding is aangesloten op de achterkant van de USB-interface of, zoals afgebeeld, op de ISOLATOR.

Quick Start Guide QFLEX ISOLATOR1. Registreer online. Registreer uw nieuwe Music Tribe-apparatuur direct nadat u deze hebt gekocht door naar musictribe.com te gaan. Door uw aankoop te registreren via ons eenvoudige online formulier, kunnen wij uw reparatieclaims sneller en eciënter verwerken. Lees ook de voorwaarden van onze garantie, indien van toepassing.

2. Storing. Mocht uw door Music Tribe geautoriseerde

wederverkoper niet bij u in de buurt zijn gevestigd, dan kunt u contact opnemen met de door Music Tribe Authorized Fulller voor uw land vermeld onder “Support” op musictribe.com. Als uw land niet in de lijst staat, controleer dan of uw probleem kan worden opgelost door onze "Online Support", die u ook kunt vinden onder "Support" op musictribe.com. U kunt ook een online garantieclaim indienen op musictribe.com VOORDAT u het product retourneert.

3. Stroomaansluitingen. Voordat u het

apparaat op een stopcontact aansluit, moet u ervoor zorgen dat u de juiste netspanning voor uw specieke model gebruikt. Defecte zekeringen moeten zonder uitzondering worden vervangen door zekeringen van hetzelfde type en dezelfde waarde. Belangrijke informatie
