Type de produit	Isolateur de réseau VNET
Marque	Klark Teknik
Modèle	Qflex Isolator
Catégorie	Haut-parleur
Alimentation	12 V CC, 100 mA par isolateur
Consommation	100 mA
Ports	3 ports (IN, OUT, LINK) avec connecteurs RJ45 et borniers Phoenix
Isolation	Galvanique, supporte des potentiels de terre jusqu'à ±15 V
Montage	Sur panneau, trous de 4 mm, entraxe 40 x 92,5 mm
Boîtier	Acier galvanisé
Utilisation	Réseaux VNET, topologie en étoile, atténuation des bruits et interférences
Protection	Contre les défauts de câblage et les surtensions de terre
Température de fonctionnement	45 °C max, climat tropical ou modéré
Alimentation externe	Nécessaire pour plusieurs isolateurs
Câblage	Bornier à vis ou RJ45
Longueur maximale du réseau	1 km par backbone
Nombre max de produits VNET	32 par réseau
Entretien	Nettoyage avec un chiffon sec
Sécurité	Ne pas ouvrir, réparation par personnel qualifié
Réparabilité	Aucune pièce réparable par l'utilisateur
Garantie	Limitée, voir musictribe.com

FOIRE AUX QUESTIONS - Qflex Isolator Klark Teknik

Comment installer l'isolateur Qflex ?

Montez l'isolateur sur un panneau à l'aide de vis de 4 mm dans les trous prévus (entraxe 40 x 92,5 mm). Connectez les ports IN, OUT et LINK via RJ45 ou borniers Phoenix. L'alimentation se fait via le port LINK depuis un produit VNET ou une alimentation externe 12 V CC.

Quelle alimentation est nécessaire ?

L'isolateur nécessite une alimentation de 12 V CC avec au moins 100 mA par appareil. Si vous utilisez plusieurs isolateurs, une alimentation externe est requise. L'alimentation peut être fournie par le port LINK d'un produit VNET ou par une alimentation dédiée.

Peut-on utiliser plusieurs isolateurs ?

Oui, vous pouvez chaîner plusieurs isolateurs pour segmenter un grand réseau. Chaque isolateur protège son segment tout en respectant la limite de 32 produits VNET par réseau et 1 km de câble par backbone. Une alimentation externe est nécessaire si vous dépassez un isolateur.

Comment câbler les connexions ?

Utilisez des câbles RJ45 ou des borniers Phoenix (à vis) pour les connexions IN, OUT et LINK. Les connecteurs sont câblés en parallèle : vous pouvez utiliser l'un ou l'autre. Pour le câblage backbone, privilégiez les borniers Phoenix pour une fiabilité accrue.

Quelle est la fonction de l'isolateur ?

L'isolateur Qflex assure une isolation galvanique entre les segments d'un réseau VNET. Il élimine les boucles de terre, les interférences électriques et protège contre les défauts de câblage. Il permet également de créer des topologies en étoile et de tester le câblage avant d'installer d'autres équipements.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions et l'alimentation. Si le problème persiste, contactez le support Music Tribe via musictribe.com. Ne tentez pas de réparer vous-même : l'intérieur ne contient aucune pièce réparable par l'utilisateur. Faites appel à un professionnel qualifié.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec pour essuyer la poussière. N'utilisez jamais de liquides ou de produits abrasifs pour éviter d'endommager les composants électroniques.

Quelles sont les consignes de sécurité ?

Ne pas ouvrir le boîtier : risque d'électrocution. N'exposez pas l'appareil à la pluie, à l'humidité ou à des sources de chaleur. Utilisez uniquement des câbles professionnels de haute qualité. Pour toute réparation, adressez-vous à un technicien qualifié.

Puis-je utiliser des câbles RJ45 standards ?

Oui, des câbles de raccordement RJ45 standard peuvent être utilisés pour les connexions LINK, IN et OUT. Pour le câblage backbone, il est recommandé d'utiliser des borniers Phoenix pour une meilleure fiabilité mécanique et électrique.

Quelle est la longueur maximale du réseau ?

La longueur totale du câble réseau ne doit pas dépasser 1 km par backbone. Si vous utilisez plusieurs isolateurs, chaque backbone peut mesurer jusqu'à 1 km, mais le nombre total de produits VNET sur l'ensemble du réseau est limité à 32.

MODE D'EMPLOI Qflex Isolator Klark Teknik

Consignes de sécurité

CAUTION RISK OF ELECTRIC SHOCK! DO NOT OPEN! ATTENTION RISQUE D'ÉLECTROCUTION! NE PAS OUVRIR!

Les points repérés par ce symbole portent une tension électrique suffisante pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'enceintes professionnels de

haute qualité avec fiches Jack mono 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut provoquer des chocs électriques.

Attention

Ce symbol signale les consignes d'utilisation et d'entre ! Tien importantes dans la documentation fournie. Lisez les consignes de sécurité

du manuel d'utilisation de l'appareil.

Attention

Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau

arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention

Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas

de récipient contenant un liquide sur l'appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, n'effectuez aucune

réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d'utilisation.
5. N'utilisez jamais l'appareil à proximité d'un liquide.
6. Nettoyez l'appareil avec un chiffon sec.
7. Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.

1. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
2. Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'ali-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.
3. Installez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endroit où il est relié à l'appareil; cela est également valable pour une éventuelle rallonge électrique.
4. Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement

tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

1. Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.
2. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié.

Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.

1. L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.
2. La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible en permanence.

1. Mise au rebut appropriée de ce produit: Ce symbole indique qu'en accord avec la directive DEEE (2012/19/EU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit

doit être déposé dans un point de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.

1. N'installez pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.
2. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
3. Gardez à l'esprit l'impact environnemental lorsque vous mettez des piles au rebus. Les piles usées doivent être déposées dans un point de collecte adapté.
4. Cet appareil peut être utilisé sous un climat tropical ou modéré avec des températures de 45°C maximum.

Déni légal

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se fiant en partie ou en totalité à toute description, photographie ou affirmation contenue dans ce document. Les caractéristiques, l'apparence et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones et Coolaudio sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tous droits réservés.

Garantie limitée

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet musictribe. com/warranty.

Quick Start Guide

Wichtige

Sicherheitshinweise

CAUTION RISK OF ELECTRIC SHOCK! DO NOT OPEN! ATTENTION RISQUE D'ÉLECTROCUTION! NE PAS OUVRIR!

Vorsicht

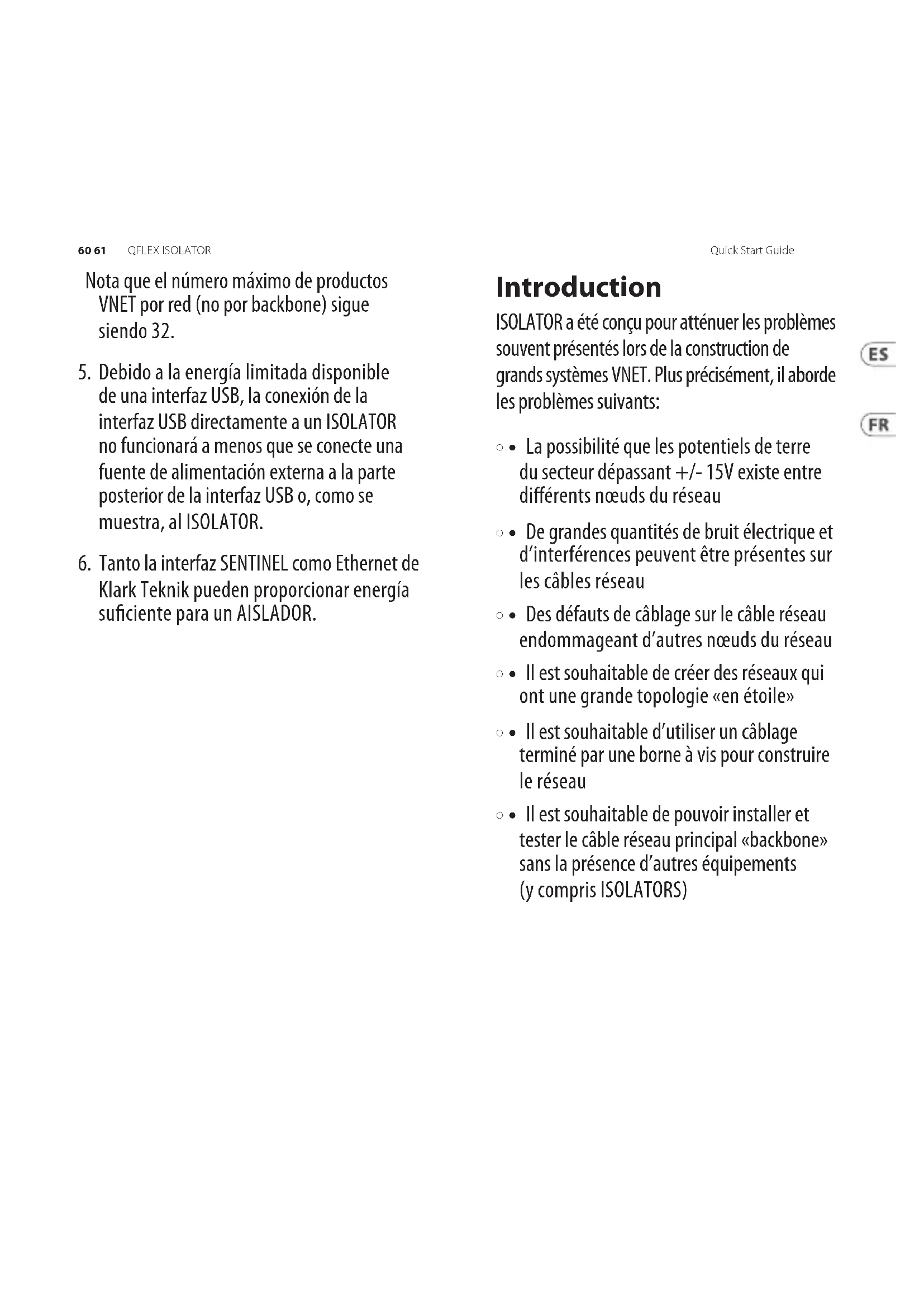

ISOLATOR a été conçu pour atténuer les problèmes souvent présentés lors de la construction de grands systèmes VNET. Plus précisément, il aborde les problèmes suivants:

• La possibilité que les potentiels de terre du secteur dépassant +/- 15V existe entre différents nœuds du réseau
• De grandes quantités de bruit électrique et d'interférences peuvent être présentes sur les câbles réseau
• Des défauts de câblage sur le câble réseau endommageant d'autres nœuds du réseau
• Il est souhaitable de créer des réseaux qui ont une grande topologie «en étoile»
• Il est souhaitable d'utiliser un câblage terminé par une borne à vis pour construire le réseau
• Il est souhaitable de pouvoir installer et tester le câble réseau principal «backbone» sans la présence d'autres équipements (y compris ISOLATORS)

Comme son nom l'indique, ISOLATOR limite ces problèmes en permettant d'isoler galvaniquement différentes parties du réseau les unes des autres et du système informatique de contrôle. Lorsque l'une des situations ci-dessus peut être anticipée, les ISOLATEURS doivent être intégrés à la conception du réseau.

Pour les systèmes qui intègrent AES3 sur VNET (VNET2), veuillez contacter votre fournisseur pour des détails sur la façon de configurer les cavaliers internes à l'intérieur de l'isolateur. Veuillez noter que certains des exemples d'application présentés dans ce document ne s'appliquent pas aux systèmes VNET2.

Montage

ISOLATOR est logé dans un boîtier en acier galvanisé solide qui peut être monté à l'aide d'une quincaillerie de 4 mm de diamètre dans les trous situés sur des centres de 40 x 92,5 mm. Si une résistance à la poussière ou à l'humidité est requise, il sera nécessaire de monter l'ISOLATOR dans un boîtier approprié. Notez que le boîtier de l'ISOLATOR est connecté au système de mise à la terre du côté LINK de la barrière d'isolement.

Connexions

ISOLATOR a trois ports: IN; OUT & LINK. Chaque port possède à la fois des borniers à vis enfichables RJ45 et «Phoenix». Ces connecteurs sont connectés directement ensemble afin que l'un ou l'autre puisse être utilisé comme pratique.

Par exemple, il peut être plus pratique de connecter ISOLATOR «LINK» à la sortie LINK d'un appareil VNET à l'aide d'un câble de raccordement RJ45 standard tout en utilisant les connexions Phoenix pour le câblage «backbone» du réseau câblé sur les ports IN et OUT (qui sont également connectés directement ensemble).

Pouvoir

ISOLATOR est alimenté via son port LINK. Comme le port LINK des produits VNET fournit une source d'alimentation appropriée, la connexion du LINK de l'ISOLATOR au LINK de l'appareil VNET avec un câble de raccordement RJ45 le mettra sous tension.

Si la connexion à partir du produit VNET doit utiliser le connecteur LINK Phoenix de l'ISOLATOR, les connexions suivantes doivent être effectuées:

Étant donné que les produits VNET ne peuvent fournir qu'une alimentation suffisante pour un seul ISOLATOR, les systèmes nécessitant plus d'un auront besoin d'une alimentation externe. Dans ce cas, aucune connexion ne doit être établie entre le produit VNET et les connexions «Ext PSU» de l'ISOLATOR, ces connexions doivent être utilisées pour l'alimentation externe.

Les alimentations externes doivent produire 12 V CC régulés avec au moins 100 mA disponibles pour chaque ISOLATEUR à fournir. Klark Teknik peut fournir ou recommander une alimentation électrique appropriée.

Si le produit VNET est connecté à l'ISOLATOR via son connecteur RJ45, comme décrit ci-dessus, cela connectera automatiquement l'alimentation du port LINK du produit à l'ISOLATOR. Ce n'est pas un problème car ISOLATOR contient des circuits pour éviter tout conflit avec une alimentation externe.

Configurations

Pour une flexibilité maximale, ISOLATOR peut être utilisé de différentes manières, voici quelques exemples:

1. Connexion en guirlande de base IN à OUT avec des branches supplémentaires si nécessaire.
2. L'utilisation uniquement des ports Phoenix IN (ou OUT) permet d'installer et de tester le câblage du réseau avant d'installer d'autres équipements.
3. Les ISOLATEURS peuvent être utilisés pour segmenter un grand réseau comme il convient, en protégeant chaque segment des autres. Notez que leur utilisation de cette manière ne permet PAS au réseau de dépasser la limite de longueur maximale totale de 1 km.
4. Ici, plusieurs ISOLATEURS sont utilisés pour créer plusieurs backbones. Tant que les ISOLATEURS sont locaux les uns par rapport aux autres et au système de contrôle, alors chaque épine dorsale peut avoir une longueur totale de 1 km.

Noter que le nombre maximum de produits VNET par réseau (et non par backbone) reste 32.

1. En raison de la puissance limitée disponible à partir d'une interface USB, la connexion directe de l'interface USB à un ISOLATOR ne fonctionnera que si une alimentation externe est connectée soit à l'arrière de l'interface USB, soit, comme illustré, à l'ISOLATOR.
2. Les interfaces SENTINEL et Ethernet de Klark Teknik peuvent fournir une puissance suffisante pour un ISOLATEUR.

1. Enregistrez-vous en ligne. Prenez le temps d'enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musictribe. com. Le fait d'enregistrer le produit en ligne nous permet de gérer les réparations plus rapidement et plus efficacement. Prenez également le temps de lire les termes et conditions de notre garantie.
2. Dysfonctionnement. Si vous n'avez pas de revendeur Music Tribe près de chez vous, contactez le distributeur Music Tribe de votre pays : consultez la liste des distributeurs de votre pays dans la page "Support" de notre site Internet musictribe. com. Si votre pays n'est pas dans la liste, essayez de résoudre votre problème avec notre "aide en ligne" que vous trouverez également dans la section "Support" du site musictribe. com. Vous pouvez également nous faire parvenir directement votre demande de réparation sous garantie par Internet sur le site musictribe. com AVANT de nous renvoyer le produit.
3. Raccordement au secteur. Avant de relier cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l'appareil. Veillez à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électrique — sans aucune exception.
