Intitulé	Description
Type de produit	Interface Ethernet Klark Teknik Vnet
Connectivité	Ethernet pour transmission audio numérique
Compatibilité	Compatible avec les systèmes audio Klark Teknik
Utilisation	Idéal pour les installations audio professionnelles et les événements en direct
Alimentation	Alimentation via PoE (Power over Ethernet)
Dimensions	Compact pour un montage facile dans divers environnements
Maintenance	Nettoyage régulier recommandé, vérification des connexions Ethernet
Sécurité	Utiliser dans un environnement sec et bien ventilé
Garantie	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - Vnet Ethernet Interface Klark Teknik

Comment connecter le Klark Teknik Vnet à mon réseau Ethernet ?

Pour connecter le Klark Teknik Vnet à votre réseau, utilisez un câble Ethernet standard pour relier le port Ethernet du Vnet à votre routeur ou switch réseau.

Quels types de haut-parleurs sont compatibles avec le Klark Teknik Vnet ?

Le Klark Teknik Vnet est compatible avec tout haut-parleur équipé d'une interface Ethernet compatible avec le protocole Dante.

Que faire si je n'entends pas de son après avoir connecté le Vnet ?

Vérifiez que le Vnet est correctement alimenté et que tous les câbles sont bien connectés. Assurez-vous également que le volume de votre haut-parleur est réglé correctement et que le signal audio est envoyé au bon canal.

Comment mettre à jour le firmware du Klark Teknik Vnet ?

Téléchargez la dernière version du firmware depuis le site officiel de Klark Teknik, puis suivez les instructions fournies dans le manuel pour effectuer la mise à jour via le port USB.

Le Klark Teknik Vnet prend-il en charge l'alimentation par Ethernet (PoE) ?

Oui, le Klark Teknik Vnet prend en charge l'alimentation par Ethernet (PoE) si votre réseau est équipé d'un switch PoE. Sinon, vous devrez utiliser une alimentation externe.

Comment réinitialiser le Klark Teknik Vnet aux paramètres d'usine ?

Pour réinitialiser le Vnet, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les LED clignotent.

Puis-je utiliser le Klark Teknik Vnet avec des appareils non-Dante ?

Non, le Klark Teknik Vnet est spécifiquement conçu pour fonctionner avec des appareils compatibles Dante. Pour utiliser d'autres types d'appareils, vous aurez besoin d'un convertisseur approprié.

Quels sont les indicateurs LED sur le Klark Teknik Vnet ?

Les indicateurs LED vous informent sur l'état de l'alimentation, la connexion réseau et l'activité audio. Consultez le manuel pour plus de détails sur chaque LED.

Comment résoudre les problèmes de latence audio avec le Klark Teknik Vnet ?

Pour réduire la latence audio, assurez-vous que votre réseau Ethernet est configuré correctement et que la bande passante est suffisante. Utilisez également des paramètres d'échantillonnage optimaux dans votre logiciel audio.

MODE D'EMPLOI Vnet Ethernet Interface Klark Teknik

Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de Music Tribe, consulte online toda la información en la web musictribe.com/warranty.6 7Quick Start GuideVNET ETHERNET INTERFACE Les points repérés par ce symbole portent une tension électrique susante pour constituer un risque d’électrocution. Utilisez uniquement des câbles d’enceintes professionnels de haute qualité avec ches Jack mono 6,35 mm ou ches à verrouillages déjà installées. Touteautre installation ou modication doit être eectuée uniquement par un personnel qualié. Ce symbole avertit de la présence d’une tension dangereuse et non isolée à l’intérieur de l’appareil - elle peut provoquer des chocs électriques. Attention Ce symbol signale les consignes d’utilisation et d’entre ! Tienimportantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d’utilisation del’appareil. Attention Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l’appareil ni démonter le panneau arrière. L’intérieur de l’appareil ne possède aucun élément réparable par l’utilisateur. Laissertoute réparation à un professionnelqualié. Attention Pour réduire les risques de feu et de choc électrique, n’exposez pas cet appareil à la pluie, à la moisissure, auxgouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l’appareil (unvase par exemple). Attention Ces consignes de sécurité et d’entretien sont destinées à un personnel qualié. Pour éviter tout risque de choc électrique, n’eectuez aucune réparation sur l’appareil qui ne soit décrite par le manuel d’utilisation. Les éventuelles réparations doivent être eectuées uniquement par un technicienspécialisé.

1. Lisez ces consignes.

3. Respectez tous les

4. Respectez toutes les

consignes d’utilisation.

5. N’utilisez jamais

l’appareil à proximité d’un liquide.

6. Nettoyez l’appareil avec

empêcher la bonne ventilation de l’appareil via ses ouïes de ventilation. Respectezles consignes du fabricant concernant l’installation del’appareil.

8. Ne placez pas l’appareil

à proximité d’une source de chaleur telle qu’un chauage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli depuissance).

9. Ne supprimez jamais la

sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur diérente. Leplus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d’alimentation ou du cordon d’ali-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour eectuer le changement de prise.

10. Installez le cordon

d’alimentation de telle façon que personne ne puisse marcher dessus et qu’il soit protégé d’arêtes coupantes. Assurez-vous que le cordon d’alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l’endroit où il est relié à l’appareil; cela est également valable pour une éventuelle rallonge électrique.

11. Utilisez exclusivement

des accessoires et des appareils supplémentaires recommandés par lefabricant.

exclusivement des chariots, des diables, des présentoirs, despieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d’éventuelles blessures en cas de chute.

13. Débranchez l’appareil

de la tension secteur en cas d’orage ou si l’appareil reste inutilisé pendant une longue période de temps.

14. Les travaux d’entretien

de l’appareil doivent être eectués uniquement par du personnel qualifié. Aucunentretien n’est nécessaire sauf si l’appareil est endommagé de quelque façon que ce soit (dommagessur le cordon d’alimentation ou la prise par exemple), siun liquide ou un objet a pénétré à l’intérieur du châssis, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas correctement ou à la suite d’une chute.

15. L’appareil doit être

connecté à une prise secteur dotée d’une protection par mise à la terre.

16. La prise électrique ou

la prise IEC de tout appareil dénué de bouton marche/ arrêt doit rester accessible enpermanence.

au rebut appropriée de ce produit: Ce symbole indique qu’en accord avec la directive DEEE (2012/19/EU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être déposé dans un point de collecte agréé pour le recyclage des déchets d’équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l’environnement et la santé à cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l’utilisation ecace des ressources naturelles. Pour plus d’informations sur l’endroit où vous pouvez déposer vos déchets d’équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.

18. N’installez pas l’appareil

dans un espace conné tel qu’une bibliothèque ou meuble similaire.

19. Ne placez jamais

d’objets enammés, tels que des bougies allumées, sur l’appareil.

20. Gardez à l’esprit

l’impact environnemental lorsque vous mettez des piles au rebus. Les piles usées doivent être déposées dans un point de collecte adapté.

21. Cet appareil peut

être utilisé sous un climat tropical ou modéré avec des températures de 45°C maximum.

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se ant en partie ou en totalité à toute description, photographie ou armation contenue dans ce document. Les caractéristiques, l’apparence et d’autres informations peuvent faire l’objet de modications sans notication. Toutes les marques appartiennent à leurs propriétaires respectifs. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Consignes de sécurité8 9Quick Start GuideVNET ETHERNET INTERFACE Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones et Coolaudio sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tous droits réservés.

• • Actualización de rmware: busque el archivo de actualización y haga clic en actualizar para cargar el archivo de rmware en la interfaz Ethernet. EtherBridge Network Properties Ethernet VNET Interface Device Information Host NameIP AddressMAC AddressBoot VersionFirmware VersionEthernet ModeVNET RxVNET TxOnlineNetwork NameUse AutolpUse Static IPStatic AddressEtherBridge455B Device Configuration EtherBridge169.254.163.1401E-30-6C-A2-45-5B1.0801.120100mbs - FDX0 Frames0 FramesLocateApplyBrowse... Update192.168.0.222 Firmware Update42 43Quick Start GuideVNET ETHERNET INTERFACE Introduction Merci d’avoir choisi ce produit pour votre application. Veuillez prendre un peu de temps pour étudier le contenu de ce mode d’emploi, an d’obtenir les meilleures performances possibles de cet appareil. Principales caractéristiques Ethernet est une famille de technologies de réseau informatique pour les réseaux locaux (LAN). Ethernet a été commercialisé en 1980 et normalisé en 1985 sous le nom IEEE 802.3. Ethernet a largement remplacé les technologies LAN laires concurrentes. Ce produit permet à votre ordinateur personnel d’accéder à un réseau d’appareils compatibles VNET pour les contrôler et les surveiller. Il est connecté à votre ordinateur ou à votre réseau via Ethernet. Les trois principaux moyens de connecter votre ordinateur à ce produit sont:

1. Connexion directe un à un (en utilisant IP automatique)

2. Via un routeur ou un concentrateur de commutation

3. Via un routeur DHCP avec 802.11g / n pour une connexion sans l

Logé dans un boîtier en acier robuste et pratique, il peut être utilisé seul ou, à l’aide du kit de montage en rack, peut être monté en rack avec jusqu’à deux produits accessoires supplémentaires dans un espace rack 1U.

• • Boîtier en acier robuste

• • Options de montage sur pied ou en rack

• • Auto-alimenté par Power Over Ethernet (PoE)

• • Capable de conduire 1 km de câble réseau VNET

• • Pas de câbles spéciaux Conguration système requise Exigences minimales:

• • PC avec processeur> 2 GHz> 2 Go de RAM

• • Système d’exploitation Windows™ 32 bits ou 64 bits

• • (XP, Vista, Windows 7, Windows 8).

• • Lecteur de CD-ROM ou accès Internet

• • Connexion Ethernet Installation Étant donné que l’interface Ethernet utilise Ethernet, aucune installation de pilotes n’est nécessaire. Cependant, vous devrez vérier les paramètres réseau sur votre PC et installer l’application PodWare an de contrôler et de surveiller les périphériques VNET. Alimentation externe Ce produit peut être alimenté par un commutateur Ethernet Power Over Ethernet (PoE). Si un tel commutateur n’est pas disponible, il est prévu d’alimenter l’unité à partir d’une alimentation externe d’interface VNET. Cela peut alimenter un ou deux accessoires compatibles. La sortie A ou B de l’alimentation peut être utilisée car elles sont identiques.44 45Quick Start GuideVNET ETHERNET INTERFACE Connexion d’un ordinateur Vous pouvez connecter votre ordinateur à l’interface Ethernet de deux manières:

1. Par connexion directe de la prise Ethernet de votre ordinateur à l’interface Ethernet.

2. En connectant votre ordinateur à un commutateur Ethernet, et à partir du même

commutateur, ou d’un autre commutateur sur le même réseau, à l’interface Ethernet DevicesEthernetEthernetInterfacePowerSupply VNET In Link VNET In Link

Vous n’avez pas à vous soucier de l’adressage IP avec ce produit. Il utilisera par défaut DHCP, donc votre serveur DHCP attribuera son adresse IP. S’il n’y a pas de serveur DHCP, il utilisera «zéro cong». Dans les deux cas, il est entièrement automatique. Pour plus d’informations sur ce sujet, veuillez vous adresser à votre administrateur réseau. Connecter des appareils Pour les appareils VNET, connectez la prise VNET Link de l’interface Ethernet à la prise VNET In du premier appareil que vous souhaitez contrôler, puis la prise VNET Link de cet appareil à la prise VNET In du périphérique suivant, et ainsi de suite. L’ordre dans lequel les appareils sont connectés n’est pas important. La prise Link du dernier appareil de la «chaîne» n’a pas besoin d’être connectée.46 47Quick Start GuideVNET ETHERNET INTERFACE Kit de rack d’accessoires L’interface Ethernet peut être utilisée de manière autonome ou montée en rack 19" à l’aide du kit de montage en rack en option. Ce kit comprend un panneau pouvant accueillir jusqu’à trois accessoires (le bloc d’alimentation accessoire étant un autre exemple) dans 1U d’espace de rack. Inutilisé les positions sont parfaitement masquées Les supports fournis facilitent et accélèrent le montage des accessoires.

1. Retirez les deux supports de montage et la feuille d’obturation Lexan qui recouvrent

l’ouverture dans laquelle vous souhaitez monter l’accessoire, en retirant les deux écrous. (Conservez-les ainsi que les vis et les rondelles).

2. Retirez les deux vis d’un côté de l’accessoire.

3. À l’aide des deux vis retirées en 2, xez sans serrer un support de montage sur le côté de

l’accessoire, avec «l’oreille» vers l’avant, pointant vers l’extérieur.

1. Répétez 2 et 3 pour l’autre côté. Poussez maintenant le couvercle vers l’arrière de l’appareil

aussi loin que possible, puis alignez les oreilles du support avec le bord avant du couvercle. Maintenant, serrez les vis.

2. Orez l’accessoire avec ses supports de montage jusqu’au verso du panneau de montage et

xez-le en place à l’aide des deux jeux de vis, rondelles et écrous retirés en 1. Notez que les trous aux extrémités arrière des supports peuvent être utilisés comme points d’attache de câble si vous le souhaitez.48 49Quick Start GuideVNET ETHERNET INTERFACE Opération Une fois que l’interface Ethernet a été connectée à l’ordinateur / au commutateur et aux périphériques et, le cas échéant, à l’alimentation électrique, comme décrit précédemment, il n’y a aucun autre réglage à eectuer sur l’unité elle-même. Les voyants situés à l’avant de l’appareil fonctionnent comme suit:. Le témoin d’alimentation EXT s’allume lorsque l’alimentation CC est appliquée à la prise d’alimentation EXT à l’arrière de l’appareil. Le voyant d’alimentation PoE s’allume lorsque l’alimentation CC est fournie par un commutateur Power Over Ethernet (PoE). L’indicateur VNET DATA s’allume lorsque des données sont reçues du réseau VNET. L’indicateur de liaison Ethernet clignote lorsque l’unité est connectée à un réseau Ethernet. L’indicateur de données Ethernet est utilisé pour indiquer les états suivants: Activé - Connecté aux appareils via PodWare

• • Clignotement rapide - Au démarrage

• • Clignotements brefs rapides - Acquisition d’une adresse IP

• • Clignotement lent - Fonction de localisation (ou délai de pression sur le bouton)

• • Activé - En ligne sur PodWare

• • Clignotement bref toutes les 5 secondes - en mode IP statique L’indicateur Ethernet DATA s’allume lorsque l’unité reçoit des données de contrôle via Ethernet La prise Ethernet RJ45 est la connexion Ethernet, qui doit être connectée à partir de votre ordinateur ou de votre commutateur ou routeur Ethernet. La prise VNET In RJ45 est la connexion réseau VNET série, qui peut être utilisée pour connecter d’autres périphériques VNET. La prise RJ45 VNET Link est la connexion réseau VNET série principale, qui doit être connectée au premier périphérique VNET de votre réseau VNET. Le bouton poussoir encastré est utilisé pour régler le mode d’adressage IP sur la condition par défaut «Auto» en le maintenant enfoncé pendant environ 10 secondes (jusqu’à ce que l’indicateur de données Ethernet clignote. À des ns de maintenance particulière, votre fournisseur peut également vous demander de saisir «Boot» en appuyant sur ce bouton et en le maintenant enfoncé pendant la mise sous tension de l’interface. La prise Jack Ext 3,5 mm est utilisée pour appliquer une alimentation externe à l’interface Ethernet. Utilisez uniquement une source d’alimentation CC approuvée. Si vous utilisez un commutateur PoE, aucune connexion ne doit être établie avec ce connecteur.50 51Quick Start GuideVNET ETHERNET INTERFACE Dépannage Le voyant d’alimentation EXT ne s’allume pas Si vous ne disposez pas d’une connexion à un commutateur Ethernet PoE, vous devez utiliser le bloc d’alimentation accessoire.

• • Assurez-vous que celui-ci est correctement connecté.

• • Vériez si le voyant d’alimentation du bloc d’alimentation s’allume.

• • Si à la place vous utilisez un commutateur Ethernet PoE, il n’est généralement pas nécessaire d’utiliser une alimentation externe, auquel cas ce voyant ne s’allumera pas. PodWare ne trouve pas l’interface

• • Vériez que l’indicateur de données Ethernet clignote pour indiquer qu’il existe une connexion Ethernet.

• • Assurez-vous que le câble réseau Ethernet n’est pas trop long, est correctement connecté et n’est pas endommagé.

• • Assurez-vous que l’interface n’a pas d’adresse IP statique.

• • Désactivez le port sans l de votre ordinateur.

• • Vériez si un pare-feu empêche PodWare d’accéder au réseau. PodWare ne trouve aucun appareil

• • Pouvez-vous voir une barre réseau d’interface Ethernet dans PodWare?

• • Les indicateurs appropriés sont-ils allumés? (Voir au dessus).

• • Assurez-vous que le câblage du réseau VNET n’est pas trop long, qu’il est correctement connecté, qu’il n’est pas endommagé et qu’il est conforme à la note d’application DQ2707.

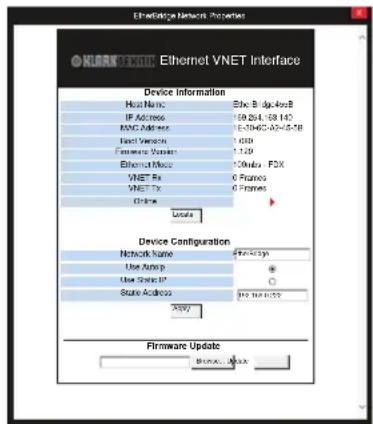

• • Vériez que l’indicateur de données VNET clignote lorsque PodWare tente de se connecter. Sinon, il peut y avoir un problème avec le câblage VNET. Propriétés du réseau Pour accéder au panneau ci-dessous, cliquez avec le bouton droit sur le réseau d’interface Ethernet auquel vous souhaitez accéder et cliquez sur Propriétés.

• • Les informations sur le périphérique achent le nom d’hôte, l’adresse IP actuelle, les versions du micrologiciel / de démarrage, l’adresse Mac et l’état en ligne

• • Bouton de localisation - Le bouton de localisation fait clignoter l’indicateur de données Ethernet sur l’interface Ethernet pour indiquer à quelle interface Ethernet vous êtes en ligne.

• • Boutons radio AutoIP / IP statique - Indiquent le type d’adressage IP et l’adresse IP sur lesquels la valeur statique sera dénie. Remarque: Une adresse IP statique ne doit normalement pas être utilisée car cela pourrait facilement entraîner des doublons d’adresses IP, des adresses hors de portée ou des adresses incompatibles avec les paramètres de votre ordinateur. La plupart des réseaux sont congurés de manière ad hoc et la dénition d’adresses IP statiques empêchera le serveur DHCP d’attribuer une adresse IP disponible connue.

• • Bouton Appliquer - Dénit la conguration des paramètres IP et les changements de nom de réseau.

enligne. Prenezle temps d’enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musictribe.com. Lefait d’enregistrer le produit en ligne nous permet de gérer les réparations plus rapidement et plus ecacement. Prenezégalement le temps de lire les termes et conditions de notregarantie.

2. Dysfonctionnement.

Si vous n’avez pas de revendeur Music Tribe près de chez vous, contactez le distributeur Music Tribe de votre pays: consultez la liste des distributeurs de votre pays dans la page “Support” de notre site Internet musictribe.com. Si votre pays n’est pas dans la liste, essayez de résoudre votre problème avec notre “aideen ligne” que vous trouverez également dans la section “Support” du site musictribe.com. Vouspouvez également nous faire parvenir directement votre demande de réparation sous garantie par Internet sur le site musictribe.com AVANT de nous renvoyer leproduit.

secteur. Avant de relier cet équipement au secteur, assurez- vous que la tension secteur de votre région soit compatible avec l’appareil. Veillez à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électrique — sans aucuneexception. Important information Aspectos importantes Informations importantes
