BEDIENUNGSANLEITUNG Vnet Ethernet Interface Klark Teknik

Vorsicht Die mit dem Symbol markierten Anschlüsse führen so viel Spannung, dass die Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder Lautsprecherstecker mit Drehverriegelung. Alle

anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

Achtung Um eine Gefährdung durch

Stromschlag auszuschließen, darf die Geräteabdeckung bzw. Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.

Achtung Um eine

Gefährdung durch Feuer bzw. Stromschlag auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Achtung Die Service-

Hinweise sind nur durch qualifiziertes Personal zu befolgen. Um eine Gefährdung durch Stromschlag zu vermeiden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht in

der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Bedienungshinweise.

5. Betreiben Sie das Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie das Gerät mit einem trockenen Tuch.

7. Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.

8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).

9. Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei unterschiedlich breite Steckkontakte. Ein geerdeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breitere Steckkontakt oder der zusätzliche Erdungskontakt dient Ihrer Sicherheit. Falls das

mitgelieferte Steckerformat nicht zu Ihrer Steckdose passt, wenden Sie sich bitte an einen Elektriker, damit die Steckdose entsprechend ausgetauscht wird.

1. Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sie bitte insbesondere im Bereich der Stecker, Verlängerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässt, auf ausreichenden Schutz.

2. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.

3. Sollte der Hauptnetzstecker oder eine Gerätesteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.

4. Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

14. Verwenden Sie nur Wagen, Stand-

vorrich-tungen, Stative, Halter oder Tische, die vom Hersteller benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen-Gerätkombination, um Verletzungen durch Stolpern zu vermeiden.

1. Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.

2. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Service-Personal ausführen. Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß funktioniert oder auf den Boden gefallen ist.

17. Korrekte Entsorgung dieses Produkts: Dieses

Symbol weist darauf hin, das Produkt entsprechend der WEEE Direktive (2012/19/EU) und der jeweiligen nationalen Gesetze nicht zusammen mit Ihren Haushaltsabfällen zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, die generell mit elektrischen

und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße

Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig

gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur

Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem

Haushaltsabfallentsorger auf.

1. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches.

2. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.

3. Beachten Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.

4. Dieses Gerät ist in tropischen und gemäßigten Klimazonen bis 45°C einsetzbar.

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter musictribe.com/warranty.

Aviso! Terminais

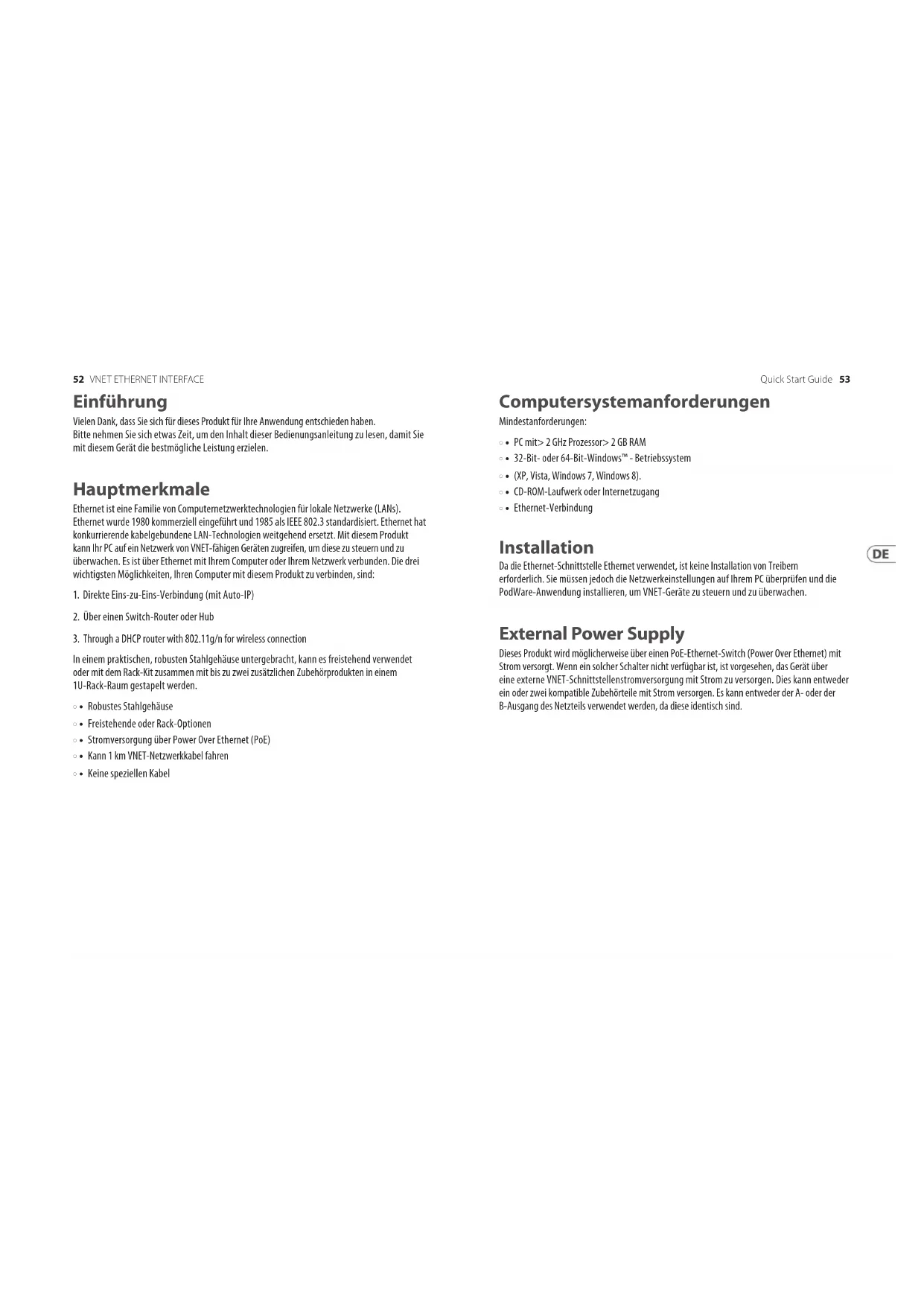

Vielen Dank, dass Sie sich für dieses Produkt für Ihre Anwendung entschieden haben. Bitte nehmen Sie sich etwas Zeit, um den Inhalt dieser Bedienungsanleitung zu lesen, damit Sie mit diesem Gerät die bestmögliche Leistung erzielen.

Hauptmerkmale

Ethernet ist eine Familie von Computernetzwerktechnologien für lokale Netzwerke (LANs). Ethernet wurde 1980 kommerziell eingeführt und 1985 als IEEE 802.3 standardisiert. Ethernet hat konkurrierende kabelgebundene LAN-Technologien weitgehend ersetzt. Mit diesem Produkt kann Ihr PC auf ein Netzwerk von VNET-fähigen Geräten zugreifen, um diese zu steuern und zu überwachen. Es ist über Ethernet mit Ihrem Computer oder Ihrem Netzwerk verbunden. Die drei wichtigsten Möglichkeiten, Ihren Computer mit diesem Produkt zu verbinden, sind:

1. Direkte Eins-zu-Eins-Verbindung (mit Auto-IP)
2. Über einen Switch-Router oder Hub
3. Through a DHCP router with 802.11g/n for wireless connection

In einem praktischen, robusten Stahlgehäuse untergebracht, kann es freistehend verwendet oder mit dem Rack-Kit zusammen mit bis zu zwei zusätzlichen Zubehörprodukten in einem 1U-Rack-Raum gestapelt werden.

• Robustes Stahlgehäuse
  • Freistehende oder Rack-Optionen
  • Stromversorgung über Power Over Ethernet (PoE)
• Kann 1 km VNET-Netzwerkkabel fahren
• Keine speziellen Kabel

Computersystemanforderungen

Mindestanforderungen:

• PC mit> 2 GHz Prozessor> 2 GB RAM
- 32-Bit- oder 64-Bit-Windows™ - Betriebssystem
• (XP, Vista, Windows 7, Windows 8).
• CD-ROM-Laufwerk oder Internetzugang
- Ethernet-Verbindung

Installation

Da die Ethernet-Schnittstelle Ethernet verwendet, ist keine Installation von Treibern erforderlich. Sie müssen jedoch die Netzwerkeinstellungen auf Ihrem PC überprüfen und die PodWare-Anwendung installieren, um VNET-Geräte zu steuern und zu überwachen.

Dieses Produkt wird möglicherweise über einen PoE-Ethernet-Switch (Power Over Ethernet) mit Strom versorgt. Wenn ein solcher Schalter nicht verfügbar ist, ist vorgesehen, das Gerät über eine externe VNET-Schnittstellenstromversorgung mit Strom zu versorgen. Dies kann entweder ein oder zwei kompatible Zubehörteile mit Strom versorgen. Es kann entweder der A- oder der B-Ausgang des Netzteils verwendet werden, da diese identisch sind.

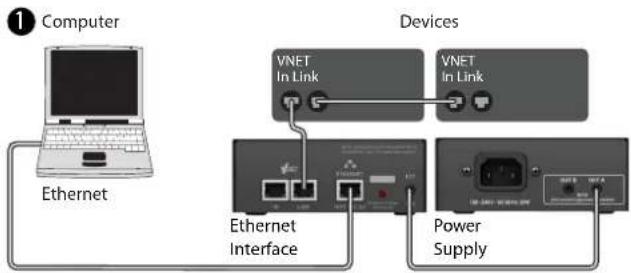

Computer anschließen

Sie können Ihren Computer auf zwei Arten an die Ethernet-Schnittstelle anschließen:

1. Durch direkte Verbindung von der Ethernet-Buchse Ihres Computers zur Ethernet-Schnittstelle.
2. Indem Sie Ihren Computer an einen Ethernet-Switch und von demselben Switch oder von einem anderen Switch im selben Netzwerk an die Ethernet-Schnittstelle anschließen

Sie müssen sich bei diesem Produkt keine Gedanken über die IP-Adressierung machen. Standardmäßig wird DHCP verwendet, sodass Ihr DHCP-Server seine IP-Adresse zuweist. Wenn kein DHCP-Server vorhanden ist, wird "Nullkonfiguration" verwendet. In beiden Fällen ist es vollautomatisch. Weitere Informationen zu diesem Thema erhalten Sie von Ihrem Netzwerkadministrator.

Geräte anschließen

Verbinden Sie bei VNET-Geräten den VNET Link-Socket an der Ethernet-Schnittstelle mit dem VNET In-Socket des ersten Geräts, das Sie steuern möchten, und dann den VNET Link-Socket dieses Geräts mit dem VNET In-Socket des nächsten Geräts usw. Die Reihenfolge, in der die Geräte angeschlossen sind, ist nicht wichtig. Die Verbindungsbuchse des letzten Geräts in der 'Kette' muss nicht angeschlossen sein.

Zubehör-Racking-Kit

Die Ethernet-Schnittstelle kann freistehend oder mit dem optionalen Rack-Montagesatz in einem 19-Zoll-Rack montiert werden. Dieses Kit besteht aus einem Panel, das bis zu drei Zubehörteile (das Zubehör-Netzteil ist ein weiteres Beispiel) auf 1 HE Rack-Platz aufnehmen kann. Nicht verwendet Die Positionen sind sauber ausgeblendet. Mit den mitgelieferten Halterungen kann das Zubehör schnell und einfach montiert werden.

1. Entfernen Sie die beiden Montagehalterungen und das Lexan-Blindblech, die die Öffnung abdecken, in der Sie das Zubehör montieren möchten, indem Sie die beiden Muttern entfernen. (Bewahren Sie diese und die Schrauben und Unterlegscheiben auf).

1. Entfernen Sie die beiden Schrauben von einer Seite des Zubehörs.

1. Befestigen Sie mit den beiden in 2 entfernten Schrauben eine Halterung lose an der Seite des Zubehörs, wobei das „Ohr“ nach vorne zeigt.

1. Wiederholen Sie 2 und 3 für die andere Seite. Schieben Sie nun den Deckel so weit wie möglich zur Rückseite des Geräts und richten Sie die Halterungsohren an der Vorderkante des Deckels aus. Ziehen Sie nun die Schrauben fest.

1. Bieten Sie das Zubehör mit seinen Montagehalterungen bis zur Rückseite der Montageplatte an und befestigen Sie es mit den beiden in 1 entfernten Schrauben-, Unterlegscheiben- und Bieten Sie das Zubehör mit seinen Montagehalterungen bis zur Rückseite der Montageplatte an und befestigen Sie es mit den beiden in 1 entfernten Schrauben-, Unterlegscheiben- und Mutternsätzen.

Beachten Sie, dass die Löcher an den hinteren Enden der Halterungen auf Wunsch als Kabelbindungspunkte verwendet werden können.

58 VNET ETHERNET INTERFACE

Quick Start Guide

Operation

Sobald die Ethernet-Schnittstelle an den Computer / Switch und an die Geräte und gegebenenfalls an das Netzteil angeschlossen wurde, wie zuvor beschrieben, müssen keine weiteren Anpassungen am Gerät selbst vorgenommen werden. Die Anzeigen an der Vorderseite des Geräts funktionieren wie folgt:

HLARK TECHNOLOGY POWER SET PUE VNET DATA LINK ONLINE ETHERNET VNET ETHERNET INTERFACE

Die EXT-Betriebsanzeige leuchtet auf, wenn die EXT-Steckdose auf der Rückseite des Geräts mit Gleichstrom versorgt wird.

Die PoE Power-Anzeige leuchtet auf, wenn ein PoE-Switch (Power Over Ethernet) Gleichstrom liefert.

Die Anzeige VNET DATA leuchtet auf, wenn Daten vom VNET-Netzwerk empfangen werden.

Die Ethernet Link-Anzeige flackert, wenn das Gerät an ein Ethernet-Netzwerk angeschlossen ist.

Die Ethernet-Datenanzeige wird verwendet, um die folgenden Zustände anzuzeigen:

Ein - Über PodWare mit Geräten verbunden

• Schnelles Blinken - Im Kofferraum
- Schnelle kurze Blinkzeichen - IP-Adresse abrufen
- Langsames Blinken - Funktion suchen (oder Zeitüberschreitung beim Drücken von Tasten)
On - Online zu PodWare
• Kurzer Blitz alle 5 Sekunden - im statischen IP-Modus

Die Anzeige Ethernet DATA leuchtet auf, wenn das Gerät Steuerdaten über Ethernet empfängt

Die Ethernet-RJ45-Buchse ist die Ethernet-Verbindung, die von Ihrem Computer oder Ethernet-Switch oder -Router aus angeschlossen werden sollte.

Der VNET In RJ45-Socket ist die serielle VNET-Netzwerkverbindung, über die weitere VNET-Geräte verbunden werden können.

Der VNET Link RJ45-Socket ist die primäre serielle VNET-Netzwerkverbindung, die mit dem ersten VNET-Gerät in Ihrem VNET-Netzwerk verbunden werden sollte.

Mit dem vertieften Druckknopf können Sie den IP-Adressierungsmodus auf die Standardbedingung „Auto“ einstellen, indem Sie ihn etwa 10 Sekunden lang gedrückt halten (bis die Ethernet-Datenanzeige blinkt. Zu speziellen Wartungszwecken fordert Ihr Anbieter Sie möglicherweise auch auf „Boot“-Modus durch Drücken und Halten dieser Taste, während das Interface eingeschaltet wird.

Die EXT-Betriebsanzeige leuchtet nicht auf

Wenn Sie keine Verbindung zu einem PoE-Ethernet-Switch haben, müssen Sie das Zubehörnetzteil verwenden.

• Stellen Sie sicher, dass dies richtig angeschlossen ist.
• Überprüfen Sie, ob die Betriebsanzeige am Netzteil aufleuchtet.
• Wenn Sie stattdessen einen PoE-Ethernet-Switch verwenden, muss normalerweise kein externes Netzteil verwendet werden. In diesem Fall leuchtet diese Anzeige nicht auf.

PodWare findet die Schnittstelle nicht

• Überprüfen Sie, ob die Ethernet-Datenanzeige blinkt, um anzuzeigen, dass eine Ethernet-Verbindung besteht.
• Stellen Sie sicher, dass das Ethernet-Netzwerkkabel nicht zu lang, richtig angeschlossen und nicht beschädigt ist.
• Stellen Sie sicher, dass die Schnittstelle keine statische IP-Adresse hat.
• Schalten Sie den WLAN-Anschluss Ihres Computers aus.
• Überprüfen Sie, ob eine Firewall den Zugriff von PodWare auf das Netzwerk blockiert.

PodWare findet keine Geräte

• Können Sie eine Ethernet-Schnittstellen-Netzwerkleiste in PodWare sehen?
• Leuchten die entsprechenden Anzeigen? (Siehe oben).
• Stellen Sie sicher, dass die VNET-Netzwerkverkabelung nicht zu lang, korrekt angeschlossen und nicht beschädigt ist und dem Anwendungshinweis DQ2707 entspricht.
• Überprüfen Sie, ob die VNET-Datenanzeige blinkt, wenn PodWare versucht, online zu gehen. Wenn nicht, liegt möglicherweise ein Problem mit der VNET-Verkabelung vor.

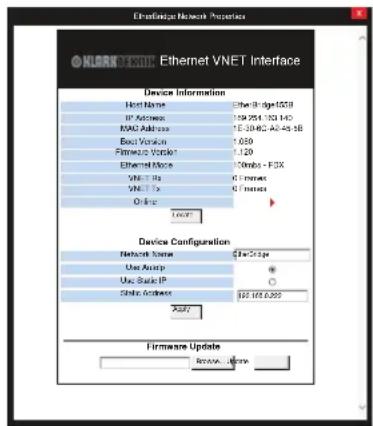

Netzwerkeigenschaften

Um auf das folgende Fenster zuzugreifen, klicken Sie mit der rechten Maustaste auf das Ethernet-Schnittstellennetzwerk, auf das Sie zugreifen möchten, und klicken Sie auf Eigenschaften.

• In den Geräteinformationen werden der Hostname, die aktuelle IP-Adresse, die Firmware-/Startversionen, die Mac-Adresse und der Online-Status angezeigt
• Schaltfläche "Suchen" - Mit der Schaltfläche "Suchen" blinkt die Ethernet-Datenanzeige auf der Ethernet-Schnittstelle, um anzuzeigen, mit welcher Ethernet-Schnittstelle Sie online sind.
• Optionsfelder AutoIP / Static IP - Gibt die Art der IP-Adresse und die IP-Adresse an, auf die die statische Adresse eingestellt wird. Hinweis: Statische IP-Adressen sollten normalerweise nicht verwendet werden, da dies leicht zu doppelten IP-Adressen, Adressen außerhalb des Bereichs oder Adressen führen kann, die nicht mit Ihren Computereinstellungen kompatibel sind. Die meisten Netzwerke werden ad hoc eingerichtet. Durch das Festlegen statischer IP-Adressen wird verhindert, dass der DHCP-Server eine bekannte verfügbare IP-Adresse zuweist.
• Schaltfläche Übernehmen - Legt die Konfiguration der IP-Einstellungen und Änderungen des Netzwerknamens fest.
• Firmware-Aktualisierung - Suchen Sie nach der Aktualisierungsdatei und klicken Sie auf Aktualisieren, um die Firmware-Datei in die Ethernet-Schnittstelle zu laden.
