BRUKSANVISNING Vnet Ethernet Interface Klark Teknik

worden gebruikt in tropische en gematigde klimaten tot 45 ° C. WETTELIJKE ONTKENNING Music Tribe aanvaardt geen aansprakelijkheid voor enig verlies dat kan worden geleden door een persoon die geheel of gedeeltelijk vertrouwt op enige beschrijving, foto of verklaring hierin. Technische specicaties, verschijningen en andere informatie kunnen zonder voorafgaande kennisgeving worden gewijzigd. Alle handelsmerken zijn eigendom van hun respectievelijke eigenaren. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones en Coolaudio zijn handelsmerken of gedeponeerde handelsmerken van Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle rechten voorbehouden. BEPERKTE GARANTIE Voor de toepasselijke garantievoorwaarden en aanvullende informatie met betrekking tot de beperkte garantie van Music Tribe, zie de volledige details online op musictribe.com/warranty. Varning Uttag markerade med symbolen leder elektrisk strömstyrka som är tillräckligt stark för att utgöra en risk för elchock. Använd endast högkvalitativa, kommersiellt tillgängliga högtalarkablar med förhandsinstallerade ¼" TS-kontakter. All annan installering eller modikation bör endast utföras av kompetent personal. Den här symbolen hänvisar till viktiga punkter om användning och underhåll i den medfölljande dokumentationen. Var vänlig och läs bruksanvisningen. Försiktighet Minska risken för elektriska stötar genom att aldrig ta av höljet upptill på apparaten (eller ta av baksidan). Inuti apparaten nns det inga delar som kan repareras av användaren. Endast kvalicerad personal får genomföra reparationer. Försiktighet För att minska risken för brand och elektriska stötar ska apparaten skyddas mot regn och fukt. Apparaten går inte utsättas för dropp eller spill och inga vattenbehållare som vaser etc. får placeras på den. Försiktighet Serviceinstruktionen är enbart avsedd för kvalicerad servicepersonal. För att undvika risker genom elektriska stötar, genomför inga reparationer på apparaten, vilka inte är beskrivna i bruksanvisningen. Endast kvalicerad fackpersonal får genomföra reparationerna.

1. Läs dessa anvisningar.

5. Använd inte apparaten i

6. Rengör endast med

ventilationsöppningarna. Installera enligt tillverkarens anvisningar.

8. Installera aldrig

intill värmekällor som värme- element, varmluftsintag, spisar eller annan utrustning som avger värme (inklusive förstärkare).

polariserad eller jordad kontakt. En polariserad kontakt har två blad – det ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller jordstiftet är till för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, ska du kontakta en elektriker för att få uttaget bytt.

10. Förlägg elkabeln så,

att det inte är möjligt att trampa på den och att den är skyddad mot skarpa kanter och inte kan skadas. Ge i synnerhet akt på områdena omkring stickkontakterna, förlängningskablarna och på det ställe, där elkabeln lämnar apparaten, är tillräckligt skyddade.

11. Apparaten måste alltid

vara ansluten till elnätet med intakt skyddsledare.

12. Om huvudkontakten,

eller ett apparatuttag, fungerar som avstängningsenhet måste denna alltid vara tillgänglig.

tillkopplingar och tillbehör som angetts av tillverkaren.

endast med vagn, stativ, trefot, hållare eller bord som angetts av tillverkaren, eller som sålts till-sammans med apparaten. Om du använder en vagn, var försiktig, när du föryttar kombinationen vagn-apparat, för att förhindra olycksfall genom snubbling.

anslutningskontakten und åskväder eller när apparaten inte ska användas under någon längre tid.

16. Låt kvalicerad personal

utföra all service. Serviceär nödvändig när apparaten har skadats, t.ex.när en elkabel eller kontakt är skadad, vätskaeller främmande föremål har kommit in i apparaten, eller när den har fallit i golvet.

produkten på rätt sätt: den här symbolen indikerar att produkten inte ska kastas i hushållssoporna, enligtWEEE direktivet (2012/19/EU) ochgällande, nationell lagstiftning. Produkten ska lämnas till ett auktoriserat återvinningsställe för elektronisk och elektrisk utrustning (EEE). Om den här sortens avfall hanteras på fel sätt kan miljön, och människors hälsa, påverkas negativt på grund av potentiella risksubstanser som ofta associeras med EEE. Avfallshanteras produkten däremot på rätt sätt bidrar detta till att naturens resurser används på ett bra sätt. Kontakta kommun, ansvarig förvaltning eller avfallshanteringsföretag för mer information om återvinningscentral där produkten kanlämnas.

18. Installera inte i ett

trångt utrymme, t.ex. i en bokhylsa eller liknande enhet.18 19Quick Start GuideVNET ETHERNET INTERFACE

19. Placera inte källor med

öppen eld, t.ex. tända ljus, på apparaten.

miljöaspekterna vid kassering av batterier. Batterier måste kasseras på ett batteriuppsamlingsställe.

21. Denna apparat kan

användas i tropiska och måttliga klimat upp till 45 ° C. FRISKRIVNINGSKLAUSUL Music Tribe tar inget ansvar för någon förlust som kan drabbas av någon person som helt eller delvis förlitar sig på någon beskrivning, fotogra eller uttalande som nns här. Tekniska specikationer, utseenden och annan information kan ändras utan föregående meddelande. Alla varumärken tillhör respektive ägare. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones och Coolaudio är varumärken eller registrerade varumärken som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alla Rättigheter reserverade.

• • Firmware-update - Blader naar het updatebestand en klik op update om het rmwarebestand in de Ethernet-interface te laden. EtherBridge Network Properties Ethernet VNET Interface Device Information Host NameIP AddressMAC AddressBoot VersionFirmware VersionEthernet ModeVNET RxVNET TxOnlineNetwork NameUse AutolpUse Static IPStatic AddressEtherBridge455B Device Configuration EtherBridge169.254.163.1401E-30-6C-A2-45-5B1.0801.120100mbs - FDX0 Frames0 FramesLocateApplyBrowse... Update192.168.0.222 Firmware Update92 93Quick Start GuideVNET ETHERNET INTERFACE Introduktion Tack för att du valde den här produkten för din applikation. Spara lite tid på att studera innehållet i denna bruksanvisning så att du får bästa möjliga prestanda från denna enhet. Nyckelfunktioner Ethernet är en familj av datanätverksteknologier för lokala nätverk (LAN). Ethernet introducerades kommersiellt 1980 och standardiserades 1985 som IEEE 802.3. Ethernet har till stor del ersatt konkurrerande trådbundna LAN-tekniker. Denna produkt ger din persondator åtkomst till ett nätverk av VNET-aktiverade enheter för kontroll och övervakning av dem. Den är ansluten till din dator eller till ditt nätverk via Ethernet. De tre primära sätten att ansluta din dator till den här produkten är:

1. Direkt en till en anslutning (med automatisk IP)

2. Genom en switchrouter eller nav

3. Genom en DHCP-router med 802.11g / n för trådlös anslutning

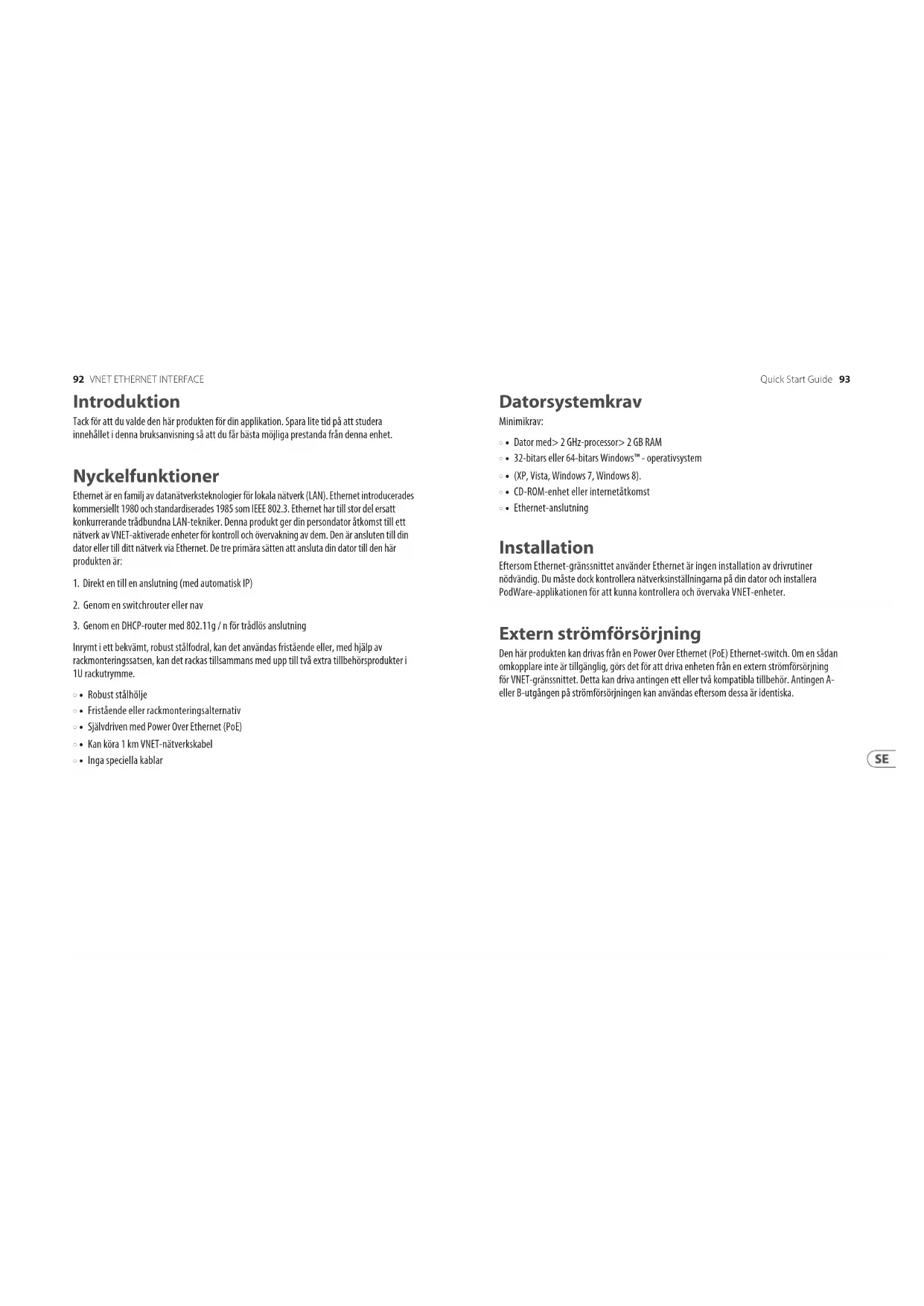

Inrymt i ett bekvämt, robust stålfodral, kan det användas fristående eller, med hjälp av rackmonteringssatsen, kan det rackas tillsammans med upp till två extra tillbehörsprodukter i 1U rackutrymme.

• • Självdriven med Power Over Ethernet (PoE)

• • CD-ROM-enhet eller internetåtkomst

• • Ethernet-anslutning Installation Eftersom Ethernet-gränssnittet använder Ethernet är ingen installation av drivrutiner nödvändig. Du måste dock kontrollera nätverksinställningarna på din dator och installera PodWare-applikationen för att kunna kontrollera och övervaka VNET-enheter. Extern strömförsörjning Den här produkten kan drivas från en Power Over Ethernet (PoE) Ethernet-switch. Om en sådan omkopplare inte är tillgänglig, görs det för att driva enheten från en extern strömförsörjning för VNET-gränssnittet. Detta kan driva antingen ett eller två kompatibla tillbehör. Antingen A- eller B-utgången på strömförsörjningen kan användas eftersom dessa är identiska.94 95Quick Start GuideVNET ETHERNET INTERFACE Ansluta en dator Du kan ansluta din dator till Ethernet-gränssnittet på ett av två sätt:

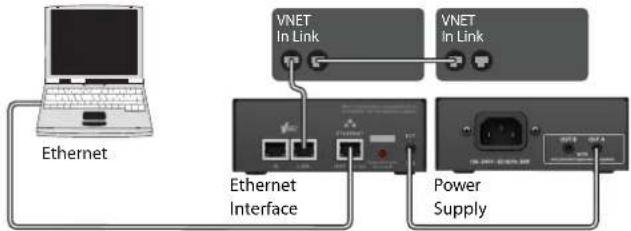

1. Genom direktanslutning från Ethernet-uttaget på din dator till Ethernet-gränssnittet.

2. Genom att ansluta din dator till en Ethernet-switch och från samma switch eller från en

Du behöver inte oroa dig för IP-adressering med den här produkten. Det använder som standard DHCP, så din DHCP-server tilldelar sin IP-adress. Om det inte nns någon DHCP-server kommer den att använda “zero cong”. I båda fallen är den helt automatisk. För mer information om detta ämne, vänligen kontakta din nätverksadministratör. Anslutande enheter För VNET-enheter, anslut VNET Link-uttaget på Ethernet-gränssnittet till VNET In-uttaget på den första enheten du vill styra, sedan VNET Link-uttaget på den här enheten till VNET In-uttaget på nästa enhet, och så vidare. Det är inte viktigt i vilken ordning enheterna är anslutna. Länkuttaget på den sista enheten i “kedjan” behöver inte anslutas.96 97Quick Start GuideVNET ETHERNET INTERFACE Tillbehörsställ Ethernet-gränssnittet kan användas fristående eller 19" rackmonterat med valfritt rackmonteringssats. Detta kit består av en panel som rymmer upp till tre tillbehör (tillbehörsströmförsörjningen är ett annat exempel) i 1U rackutrymme. Oanvänd de medföljande fästena gör monteringen av tillbehören snabbt och enkelt.

1. Ta bort de två monteringsfästena och Lexans täckplåt som täcker bländaren du vill montera

tillbehöret i, genom att ta bort de två muttrarna. (Behåll dessa och skruvar och brickor).

2. Ta bort de två skruvarna från ena sidan av tillbehöret.

3. Använd de två skruvarna som avlägsnades i 2 och fäst en monteringsfäste löst på sidan av

tillbehöret, med ”örat” framåt och peka utåt.

1. Upprepa 2 och 3 för den andra sidan. Skjut nu locket mot enhetens baksida så långt det går

och rikta in fästöronen mot lockets framkant. Dra nu åt skruvarna.

2. Erbjud tillbehöret med sina monteringsfästen upp till baksidan av monteringspanelen och

fäst det på plats med de två uppsättningarna skruvar, brickor och muttrar som avlägsnats i 1. Observera att hålen i fästenas bakre ändar kan användas som kabelanslutningspunkter om så önskas.98 99Quick Start GuideVNET ETHERNET INTERFACE Drift När Ethernet-gränssnittet har anslutits till datorn / omkopplaren och till enheterna och, om tillämpligt, till strömförsörjningen, som tidigare beskrivits, nns det inga ytterligare justeringar att göra på själva enheten. Indikatorerna på enhetens framsida fungerar enligt följande:. EXT Power-indikatorn tänds när likström matas till EXT-strömuttaget på enhetens baksida. PoE Power-indikatorn tänds när likström tillhandahålls av en PoE-switch (Power Over Ethernet). VNET DATA-indikatorn tänds när data tas emot från VNET-nätverket. Ethernet Link-indikatorn blinkar när enheten är ansluten till ett Ethernet-nätverk. Ethernet-dataindikatorn används för att indikera följande tillstånd: På - Ansluten till enheter via PodWare

• • Snabbt blinkande - I start

• • Snabba korta blinkningar - Hämtar IP-adress

• • Blinkar långsamt - lokalisera funktionen (eller timeout för knapptryckning)

• • På - Online till PodWare

• • Kort blixt var 5: e sekund - i statiskt IP-läge Ethernet DATA indikatorn tänds när enheten tar emot styrdata över Ethernet Ethernet RJ45-uttaget är Ethernet-anslutningen, som ska anslutas från din dator eller Ethernet-switch eller router. VNET In RJ45-uttaget är den seriella VNET-nätverksanslutningen, som kan användas för att ansluta ytterligare VNET-enheter. VNET Link RJ45-uttaget är den primära seriella VNET-nätverksanslutningen, som ska anslutas till den första VNET-enheten i ditt VNET-nätverk. Den infällda tryckknappen används för att ställa in IP-adresseringsläget till standardläget “Auto” genom att trycka och hålla ned det i cirka 10 sekunder (tills Ethernet-dataindikatorn blinkar. För speciella underhållsändamål kan din leverantör också be dig att ange “känga” Starta-läge genom att trycka och hålla ned den här knappen medan gränssnittet startar. Ext 3.5 mm Jack-uttaget används för att ansluta extern ström till Ethernet-gränssnittet. Använd endast en godkänd likströmskälla. Om du använder en PoE-switch behöver ingen anslutning göras till den här kontakten.100 101Quick Start GuideVNET ETHERNET INTERFACE Felsökning EXT Power-indikatorn tänds inte Om du inte har en anslutning till en PoE Ethernet-switch måste du använda tillbehörsströmförsörjningen.

• • Se till att den här är ordentligt ansluten.

• • Kontrollera om strömindikatorn på strömförsörjningen tänds.

• • Om du istället använder en PoE Ethernet-switch är det vanligtvis inte nödvändigt att använda en extern strömförsörjning, i vilket fall denna indikator inte tänds. PodWare hittar inte gränssnittet

• • Kontrollera att Ethernet-dataindikatorn blinkar för att indikera att det nns en Ethernet-anslutning.

• • Se till att Ethernet-nätverkskabeln inte är för lång, är korrekt ansluten och inte är skadad.

• • Se till att gränssnittet inte har en statisk IP-adress.

• • Stäng av den trådlösa porten på din dator.

• • Kontrollera om någon brandvägg blockerar PodWare från att komma åt nätverket. PodWare hittar inga enheter

• • Kan du se ett nätverksfält för Ethernet-gränssnitt i PodWare?

• • Lyser lämpliga indikatorer? (Se ovan).

• • Se till att VNET-nätverkskablarna inte är för långa, är korrekt anslutna och inte är skadade och överensstämmer med applikationsanmärkning DQ2707.

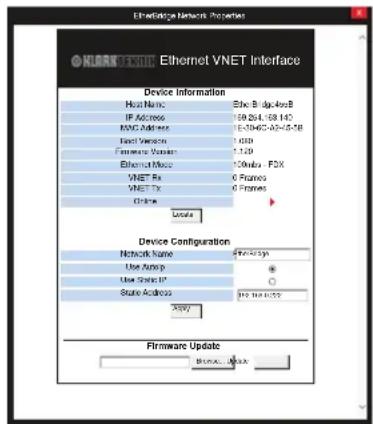

• • Kontrollera att VNET-dataindikatorn blinkar när PodWare försöker gå online. Om inte, kan det nnas ett problem med VNET-kablarna. Nätverksegenskaper För att komma åt panelen nedan högerklickar du på Ethernet-gränssnittsnätverket som du vill komma åt och klickar på egenskaper.

• • Enhetsinformation visar värdnamnet, aktuell IP-adress, rmware / startversioner, Mac- adress och online-status

• • Sök-knapp - Sök-knappen blinkar Ethernet-dataindikatorn på Ethernet-gränssnittet för att visa vilket Ethernet-gränssnitt du är online för.

• • AutoIP / Statisk IP-radioknapp - Indikerar vilken typ av IP-adressering och IP-adress som den statiska kommer att ställas in på. Obs! Statisk IP bör normalt inte användas eftersom detta lätt kan resultera i dubbla IP-adresser, adresser utanför intervallet eller adresser som inte är kompatibla med datorinställningarna. De esta nätverk är inställda på ad hoc-basis och genom att ställa in statiska IP-adresser kan DHCP-servern inte tilldelas en känd tillgänglig IP-adress.

• • Tillämpa-knapp - Ställer in konguration av IP-inställningar och nätverksnamnändringar.

Registrera din nya Music Tribe- utrustning direkt efter att du köpt den genom att besöka musictribe. com. Att registrera ditt köp med vårt enkla onlineformulär hjälper oss att behandla dina reparationsanspråk snabbare och mer eektivt. Läs också villkoren i vår garanti, om tillämpligt.

2. Fel. Om din Music Tribe-

auktoriserade återförsäljare inte nns i din närhet kan du kontakta Music Tribe Authorized Fulller för ditt land listat under “Support” på musictribe.com. Om ditt land inte är listat, kontrollera om ditt problem kan hanteras av vår “Onlinesupport” som också nns under “Support” på musictribe.com. Alternativt kan du skicka in ett online-garantianspråk på musictribe.com INNAN du returnerar produkten.

3. Strömanslutningar.

Innan du ansluter enheten till ett eluttag, se till att du använder rätt nätspänning för just din modell. Felaktiga säkringar måste bytas ut mot säkringar av samma typ och märkning utan undantag.
