BRUKSANVISNING Vnet USB RS232 Interface Klark Teknik

worden gebruikt in tropische en gematigde klimaten tot 45 ° C. WETTELIJKE ONTKENNING Music Tribe aanvaardt geen aansprakelijkheid voor enig verlies dat kan worden geleden door een persoon die geheel of gedeeltelijk vertrouwt op enige beschrijving, foto of verklaring hierin. Technische specicaties, verschijningen en andere informatie kunnen zonder voorafgaande kennisgeving worden gewijzigd. Alle handelsmerken zijn eigendom van hun respectievelijke eigenaren. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones en Coolaudio zijn handelsmerken of gedeponeerde handelsmerken van Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle rechten voorbehouden. BEPERKTE GARANTIE Voor de toepasselijke garantievoorwaarden en aanvullende informatie met betrekking tot de beperkte garantie van Music Tribe, zie de volledige details online op musictribe.com/warranty. Varning Uttag markerade med symbolen leder elektrisk strömstyrka som är tillräckligt stark för att utgöra en risk för elchock. Använd endast högkvalitativa, kommersiellt tillgängliga högtalarkablar med förhandsinstallerade ¼" TS-kontakter. All annan installering eller modikation bör endast utföras av kompetent personal. Den här symbolen hänvisar till viktiga punkter om användning och underhåll i den medfölljande dokumentationen. Var vänlig och läs bruksanvisningen. Försiktighet Minska risken för elektriska stötar genom att aldrig ta av höljet upptill på apparaten (eller ta av baksidan). Inuti apparaten nns det inga delar som kan repareras av användaren. Endast kvalicerad personal får genomföra reparationer. Försiktighet För att minska risken för brand och elektriska stötar ska apparaten skyddas mot regn och fukt. Apparaten går inte utsättas för dropp eller spill och inga vattenbehållare som vaser etc. får placeras på den. Försiktighet Serviceinstruktionen är enbart avsedd för kvalicerad servicepersonal. För att undvika risker genom elektriska stötar, genomför inga reparationer på apparaten, vilka inte är beskrivna i bruksanvisningen. Endast kvalicerad fackpersonal får genomföra reparationerna.

1. Läs dessa anvisningar.

5. Använd inte apparaten i

6. Rengör endast med

ventilationsöppningarna. Installera enligt tillverkarens anvisningar.

8. Installera aldrig

intill värmekällor som värme- element, varmluftsintag, spisar eller annan utrustning som avger värme (inklusive förstärkare).

polariserad eller jordad kontakt. En polariserad kontakt har två blad – det ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller jordstiftet är till för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, ska du kontakta en elektriker för att få uttaget bytt.

10. Förlägg elkabeln så,

att det inte är möjligt att trampa på den och att den är skyddad mot skarpa kanter och inte kan skadas. Ge i synnerhet akt på områdena omkring stickkontakterna, förlängningskablarna och på det ställe, där elkabeln lämnar apparaten, är tillräckligt skyddade.

11. Apparaten måste alltid

vara ansluten till elnätet med intakt skyddsledare.

12. Om huvudkontakten,

eller ett apparatuttag, fungerar som avstängningsenhet måste denna alltid vara tillgänglig.

tillkopplingar och tillbehör som angetts av tillverkaren.

endast med vagn, stativ, trefot, hållare eller bord som angetts av tillverkaren, eller som sålts till-sammans med apparaten. Om du använder en vagn, var försiktig, när du föryttar kombinationen vagn-apparat, för att förhindra olycksfall genom snubbling.

anslutningskontakten und åskväder eller när apparaten inte ska användas under någon längre tid.

16. Låt kvalicerad personal

utföra all service. Serviceär nödvändig när apparaten har skadats, t.ex.när en elkabel eller kontakt är skadad, vätskaeller främmande föremål har kommit in i apparaten, eller när den har fallit i golvet.

produkten på rätt sätt: den här symbolen indikerar att produkten inte ska kastas i hushållssoporna, enligtWEEE direktivet (2012/19/EU) ochgällande, nationell lagstiftning. Produkten ska lämnas till ett auktoriserat återvinningsställe för elektronisk och elektrisk utrustning (EEE). Om den här sortens avfall hanteras på fel sätt kan miljön, och människors hälsa, påverkas negativt på grund av potentiella risksubstanser som ofta associeras med EEE. Avfallshanteras produkten däremot på rätt sätt bidrar detta till att naturens resurser används på ett bra sätt. Kontakta kommun, ansvarig förvaltning eller avfallshanteringsföretag för mer information om återvinningscentral där produkten kanlämnas.

18. Installera inte i ett

trångt utrymme, t.ex. i en bokhylsa eller liknande enhet.18 19Quick Start GuideVNET USB RS232 INTERFACE

19. Placera inte källor med

öppen eld, t.ex. tända ljus, på apparaten.

miljöaspekterna vid kassering av batterier. Batterier måste kasseras på ett batteriuppsamlingsställe.

21. Denna apparat kan

användas i tropiska och måttliga klimat upp till 45 ° C. FRISKRIVNINGSKLAUSUL Music Tribe tar inget ansvar för någon förlust som kan drabbas av någon person som helt eller delvis förlitar sig på någon beskrivning, fotogra eller uttalande som nns här. Tekniska specikationer, utseenden och annan information kan ändras utan föregående meddelande. Alla varumärken tillhör respektive ägare. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones och Coolaudio är varumärken eller registrerade varumärken som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alla Rättigheter reserverade.

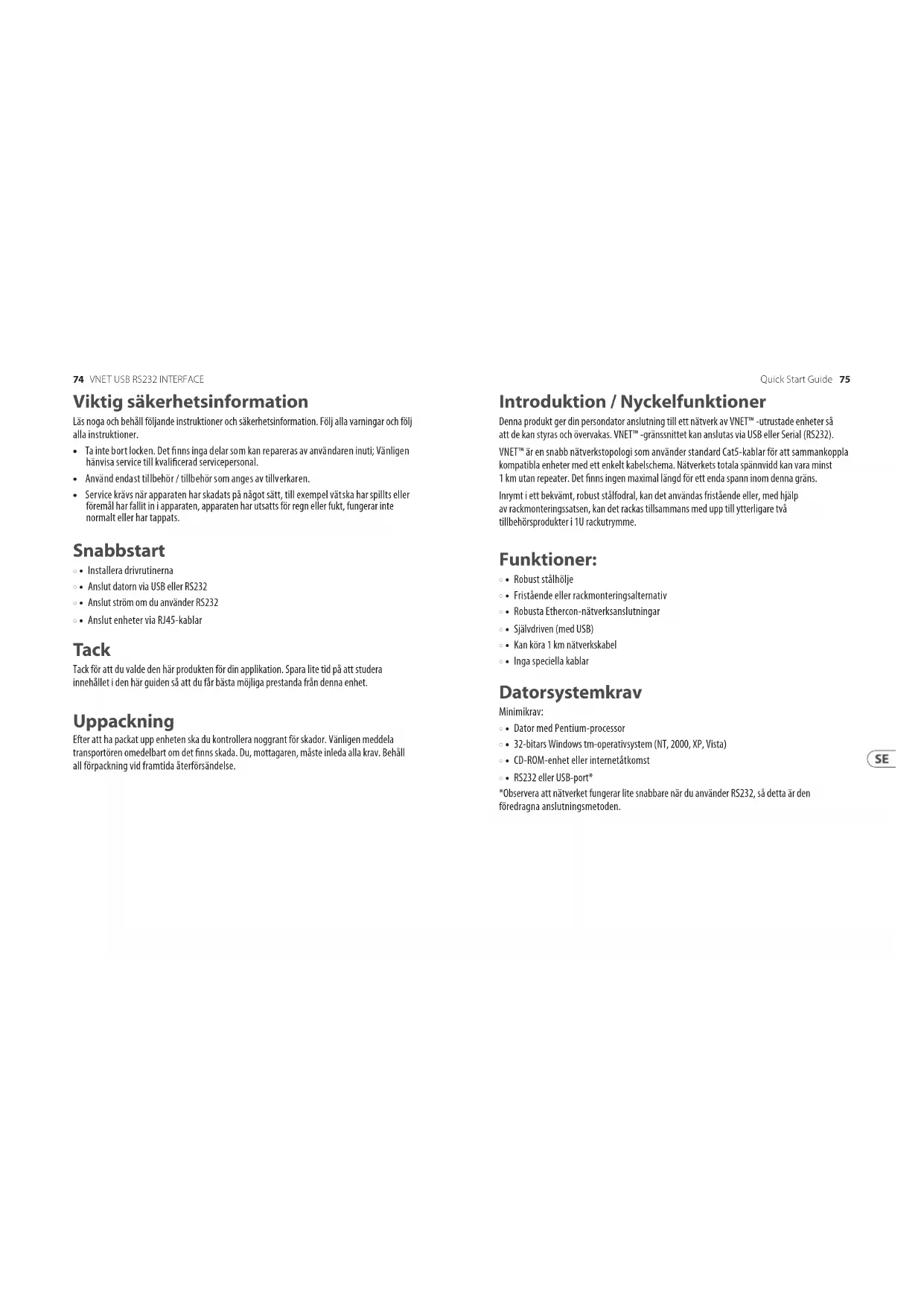

• • Ta inte bort locken. Det nns inga delar som kan repareras av användaren inuti; Vänligen hänvisa service till kvalicerad servicepersonal.

• • Använd endast tillbehör / tillbehör som anges av tillverkaren.

• • Service krävs när apparaten har skadats på något sätt, till exempel vätska har spillts eller föremål har fallit in i apparaten, apparaten har utsatts för regn eller fukt, fungerar inte normalt eller har tappats. Snabbstart

• • Anslut ström om du använder RS232

• • Anslut enheter via RJ45-kablar Tack Tack för att du valde den här produkten för din applikation. Spara lite tid på att studera innehållet i den här guiden så att du får bästa möjliga prestanda från denna enhet. Uppackning Efter att ha packat upp enheten ska du kontrollera noggrant för skador. Vänligen meddela transportören omedelbart om det nns skada. Du, mottagaren, måste inleda alla krav. Behåll all förpackning vid framtida återförsändelse. Introduktion / Nyckelfunktioner Denna produkt ger din persondator anslutning till ett nätverk av VNET™ -utrustade enheter så att de kan styras och övervakas. VNET™ -gränssnittet kan anslutas via USB eller Serial (RS232). VNET™ är en snabb nätverkstopologi som använder standard Cat5-kablar för att sammankoppla kompatibla enheter med ett enkelt kabelschema. Nätverkets totala spännvidd kan vara minst 1 km utan repeater. Det nns ingen maximal längd för ett enda spann inom denna gräns. Inrymt i ett bekvämt, robust stålfodral, kan det användas fristående eller, med hjälp av rackmonteringssatsen, kan det rackas tillsammans med upp till ytterligare två tillbehörsprodukter i 1U rackutrymme. Funktioner:

• • Robusta Ethercon-nätverksanslutningar

• • Självdriven (med USB)

• • CD-ROM-enhet eller internetåtkomst

• • RS232 eller USB-port* *Observera att nätverket fungerar lite snabbare när du använder RS232, så detta är den föredragna anslutningsmetoden.76 77Quick Start GuideVNET USB RS232 INTERFACE Installera programvaran Om du bara vill använda VNET™ -gränssnittet med Serial (RS232) -porten på din dator behöver du inte installera några drivrutiner. Om du vill använda USB måste du installera USB-drivrutiner för den här produkten. När du ansluter USB-anslutningen till VNET™ -gränssnittet till en dator för första gången kommer datorn att säga ”Hittade ny maskinvara” och uppmanar dig att installera drivrutiner för den. Två drivrutiner kommer att installeras: En för själva USB-porten och en för Virtual Com-porten (VCP). Observera att båda dessa drivrutiner kan rapportera att de har “Inte godkänt Windows-logotyptestning”. Välj “Fortsätt ändå”. Om drivrutinsprogramvaran har levererats till dig på en CD-ROM, placera den i din CD-ROM- enhet. Alternativt kan du ladda ner drivrutinerna från din leverantörs webbplats. Windows XP-drivrutinsinstallation Fortsätt med följande steg för att installera drivrutinen:

1. Anslut en USB-kabel från din dator (eller USB-hubb) till USB-porten på gränssnittet.

2. Anslutningen visar “Wizard Found New Hardware Wizard”.

3. Klicka på “Nästa”.

4. Välj “Sök efter den bästa drivrutinen för min enhet” och klicka på “Nästa".

5. Välj “Ange en plats” och klicka på “Nästa”. I “Kopiera tillverkarens l från”, skriv “D:” där

“D:” är platsen för din CD-ROM (eller bläddra till var du har kopierat drivrutinerna om du har laddat ner dem från en webbplats).

6. Windows-drivrutinslen söker efter enheten “USB VNET™ Interface”.

7. Klicka på “Nästa” för att fortsätta.

8. Windows har installerat programvaran. Klicka på “Slutför” för att slutföra den första delen

9. “Guiden Ny maskinvara hittades” visas igen och kommer att slutföra installationen av

enheten “USB VNET™ -port”.

10. Upprepa steg (4) till (8) för att slutföra installationen.

Com Port PodWare-applikationen använder en COM-port för att kommunicera med de anslutna enheterna. När du använder RS232-anslutningen från din dator till VNET™ -gränssnittet kommer COM-porten att vara den som din dator normalt använder för Serial (RS232) -porten; vanligtvis COM1. När du använder USB för att ansluta från din dator till VNET™ -gränssnittet skapar drivrutinsprogramvaran en “Virtual COM-port” (VCP). Detta visas för PodWare som bara en annan COM-port och kan väljas med hjälp av Nätverk> Com-port. För att ta reda på COM-porten som VNET™ -gränssnittet använder väljer du Start> Kontrollpanelen> System> Hårdvara> Enhetshanteraren> Portar. Här ska du se en post i trädet för ett objekt som heter “USB VNET™ Port. Mot detta kommer COM-portnumret (t.ex. COM5). Om du vill ändra detta till ett annat COM-portnummer högerklickar du på den bentliga COM-portens trädnod, väljer Egenskaper> Portinställningar> Avancerat. Där ser du en COM- portväljare. Ändra inte den till en COM-port som redan används. Extern strömförsörjning Bestämmelser görs för att driva enheten från ett externt nätaggregat för VNET™ -tillbehör. En extern leverans krävs under någon av dessa två omständigheter:

• • Om det är önskvärt att använda en RS232 (seriell) anslutning till datorn

• • Om det nns VNET™ nätverkskabeldrivna enheter var som helst i nätverket Om USB används och det inte nns några sådana VNET™ -kabeldrivna enheter krävs ingen extern strömförsörjning och gränssnittet drivs från datorns USB-port. Ansluta en dator Du kan ansluta din dator till VNET-gränssnittet på ett av två sätt:78 79Quick Start GuideVNET USB RS232 INTERFACE RS232 Om din dator har en inbyggd seriell (RS-232) -port, ansluter du den bara till RS232-uttaget på VNET™ -gränssnittet med en RS-232-förlängningskabel (en rak-till-hane-till-hane), som i diagram 1. När du använder RS232 är det nödvändigt att leverera likström till VNET™ -gränssnittet från den medföljande tillbehörsprodukten via den 3,5 mm jackkabel som medföljer strömförsörjningen. Detta kan driva antingen ett eller två kompatibla tillbehör. Antingen A- eller B-utgången på strömförsörjningen kan användas eftersom dessa är identiska. USB Du kan ansluta din dator till VNET™ -gränssnittet via USB med en USB-typ A till USB-typ B-kabel som i diagram 2. Det är vanligtvis inte nödvändigt att använda en strömförsörjning för att driva VNET™ -gränssnittet när du använder USB, eftersom USB leverera tillräckligt med ström för gränssnittet. Om det nns några nätverksdrivna enheter i nätverket är det dock nödvändigt att använda tillbehörsströmförsörjningen Anslutande enheter Anslut VNET™ Link-uttaget på VNET™ -gränssnittet till VNET™ In-uttaget på den första enheten du vill styra, sedan VNET™ Link-uttaget på denna enhet till VNET™ In-uttaget på nästa enhet och så vidare. Det är inte viktigt i vilken ordning enheterna är anslutna. Länkuttaget på den sista enheten i “kedjan” behöver inte anslutas. In-uttaget på VNET™ -gränssnittet är avsett för speciella applikationer och skulle normalt inte anslutas. Nätverksanslutningarna “Ethercon” är helt kompatibla med standard RJ45 Ethernet-patchkablar som kan användas för att göra dessa anslutningar. Om ytterligare robusthet krävs, rekommenderar vi att du använder Neutrik Ethercon-låsande kontaktdon. Racking VNET™ -gränssnittet och tillbehörsströmförsörjningen kan användas fristående. Om du vill montera dem i ett 19-tums rack kan VNET™ tillbehörs rackmonteringssats användas. Så här monterar du ett tillbehör i monteringssatspanelen:

1. Ta bort de två monteringsfästena och täckplåten som täcker öppningen du vill montera

tillbehöret i, genom att ta bort de två muttrarna. (Behåll dessa och skruvar och brickor).

2. Ta bort de två skruvarna från ena sidan av tillbehöret

3. Använd de två skruvarna som avlägsnats i 2 och fäst en monteringsfäste löst på sidan av

tillbehöret, med “örat” framåt och pekar utåt.

4. Upprepa 2 och 3 för den andra sidan. Skjut nu locket mot enhetens baksida så långt det går

och rikta in fästöronen mot lockets framkant. Dra nu åt skruvarna.

5. Erbjud tillbehöret med monteringsfästena uppåt på baksidan av monteringspanelen och fäst

den på plats med de två uppsättningarna skruvar, brickor och muttrar som avlägsnades i 1. Observera att hålen i fästenas bakre ändar kan användas som kabelanslutningspunkter om så önskas. Drift När VNET™ -gränssnittet har anslutits till datorn och enheterna (och, om tillämpligt, till valfritt VNET™ -aggregat), nns det inga ytterligare justeringar att göra på själva gränssnittet. Indikatorerna på enhetens framsida fungerar enligt följande (1) EXT Power-indikatorn tänds när likström matas till EXT Power-uttaget på enhetens baksida. (2) NET Power-indikatorn tänds när enheten ansluter ström till nätverket. Detta används för att driva nätverksdrivna tillbehör och för signalering. (3) USB-indikatorn tänds när enheten har en aktiv USB-anslutning till en dator. (4) Net DATA-indikatorn tänds när data tas emot från nätverket. (5) Net TX-indikatorn tänds när enheten överför data till nätverket.80 81Quick Start GuideVNET USB RS232 INTERFACE Felsökning EXT Power-indikatorn tänds inte Om du arbetar via RS232 måste du använda tillbehörets strömförsörjning. Se till att den här är ordentligt ansluten. Kontrollera om strömindikatorn på strömförsörjningen tänds. Om du arbetar via USB (och det inte nns några nätverksdrivna enheter i nätverket) är det vanligtvis inte nödvändigt att använda en extern strömförsörjning, i vilket fall denna indikator inte tänds. USB-indikatorn tänds inte Se till att USB-kabeln är ansluten i båda ändarna. Om du använder en USB-hubb, se till att den kan ge tillräckligt med ström. Du kan behöva använda en driven hub. Har drivrutinen installerats? Prova att koppla ur USB-kabeln och sedan ansluta den igen. Om du använder RS232 tänds inte denna indikator. Det går inte att hitta COM-porten för USB-enheten Har drivrutinen installerats? Är USB-kabeln ansluten i båda ändarna? Tänds USB-indikatorn? (Kontrollera ovan). PodWare hittar inga enheter Har du valt rätt COM-port i PodWare? Lyser lämpliga indikatorer? (Se ovan). Se till att nätverkskabeln inte är för lång, är korrekt ansluten och inte är skadad. Kontrollera att Tx-indikatorn blinkar när PodWare försöker gå online. Fungerar inte via RS232 Har du valt rätt COM-port i PodWare? Du måste använda tillbehörsströmförsörjningen när du arbetar via RS232. Ważna, bezpieczna informacja Przeczytaj uważnie i zachowaj poniższe instrukcje i informacje dotyczące bezpieczeństwa. Przestrzegaj wszystkich ostrzeżeń i postępuj zgodnie ze wszystkimi instrukcjami.

Registrera din nya Music Tribe- utrustning direkt efter att du köpt den genom att besöka musictribe. com. Att registrera ditt köp med vårt enkla onlineformulär hjälper oss att behandla dina reparationsanspråk snabbare och mer eektivt. Läs också villkoren i vår garanti, om tillämpligt.

2. Fel. Om din Music Tribe-

auktoriserade återförsäljare inte nns i din närhet kan du kontakta Music Tribe Authorized Fulller för ditt land listat under “Support” på musictribe.com. Om ditt land inte är listat, kontrollera om ditt problem kan hanteras av vår “Onlinesupport” som också nns under “Support” på musictribe.com. Alternativt kan du skicka in ett online-garantianspråk på musictribe.com INNAN du returnerar produkten.

3. Strömanslutningar.

Innan du ansluter enheten till ett eluttag, se till att du använder rätt nätspänning för just din modell. Felaktiga säkringar måste bytas ut mot säkringar av samma typ och märkning utan undantag.
