Produkttyp	VNET-Netzisolator
Marke	Klark Teknik
Modell	Qflex Isolator
Kategorie	Lautsprecher
Stromversorgung	12 V DC, 100 mA pro Isolator
Stromverbrauch	100 mA
Anschlüsse	3 Anschlüsse (IN, OUT, LINK) mit RJ45-Steckern und Phoenix-Klemmen
Isolierung	Galvanisch, unterstützt Erdpotentiale bis ±15 V
Montage	Auf Panel, 4 mm Löcher, Abstand 40 x 92,5 mm
Gehäuse	Verzinkter Stahl
Verwendung	VNET-Netzwerke, Stern-Topologie, Dämpfung von Rauschen und Störungen
Schutz	Gegen Verkabelungsfehler und Erdschleifen
Betriebstemperatur	max. 45 °C, tropisches oder gemäßigtes Klima
Externe Stromversorgung	Erforderlich für mehrere Isolatoren
Verkabelung	Schraubklemme oder RJ45
Maximale Netzwerklänge	1 km pro Backbone
Max. Anzahl VNET-Produkte	32 pro Netzwerk
Wartung	Reinigung mit einem trockenen Tuch
Sicherheit	Nicht öffnen, Reparatur durch qualifiziertes Personal
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile
Garantie	Eingeschränkt, siehe musictribe.com

Häufig gestellte Fragen - Qflex Isolator Klark Teknik

Wie installiere ich den Qflex Isolator?

Montieren Sie den Isolator auf einer Platte mit 4 mm Schrauben in den vorgesehenen Löchern (Abstand 40 x 92,5 mm). Verbinden Sie die Anschlüsse IN, OUT und LINK über RJ45 oder Phoenix-Klemmen. Die Stromversorgung erfolgt über den LINK-Anschluss von einem VNET-Gerät oder einer externen 12 V DC Stromversorgung.

Welche Stromversorgung ist erforderlich?

Der Isolator benötigt eine 12 V DC Stromversorgung mit mindestens 100 mA pro Gerät. Wenn Sie mehrere Isolatoren verwenden, ist eine externe Stromversorgung erforderlich. Die Stromversorgung kann über den LINK-Anschluss eines VNET-Geräts oder über ein dediziertes Netzteil erfolgen.

Kann ich mehrere Isolatoren verwenden?

Ja, Sie können mehrere Isolatoren hintereinanderschalten, um ein großes Netzwerk zu segmentieren. Jeder Isolator schützt sein Segment unter Einhaltung des Grenzwerts von 32 VNET-Produkten pro Netzwerk und 1 km Kabel pro Backbone. Eine externe Stromversorgung ist erforderlich, wenn Sie mehr als einen Isolator verwenden.

Wie verkabele ich die Anschlüsse?

Verwenden Sie RJ45-Kabel oder Phoenix-Schraubklemmen für die Anschlüsse IN, OUT und LINK. Die Anschlüsse sind parallel verdrahtet: Sie können einen oder den anderen verwenden. Für die Backbone-Verkabelung bevorzugen Sie Phoenix-Klemmen für eine höhere Zuverlässigkeit.

Welche Funktion hat der Isolator?

Der Qflex Isolator bietet eine galvanische Trennung zwischen Segmenten eines VNET-Netzwerks. Er beseitigt Erdschleifen, elektrische Störungen und schützt vor Verkabelungsfehlern. Er ermöglicht auch die Erstellung von Stern-Topologien und das Testen der Verkabelung vor der Installation weiterer Geräte.

Was tun bei Fehlfunktion?

Überprüfen Sie zuerst die Anschlüsse und die Stromversorgung. Wenn das Problem weiterhin besteht, kontaktieren Sie den Music Tribe Support über musictribe.com. Versuchen Sie nicht, selbst Reparaturen durchzuführen: Das Innere enthält keine vom Benutzer reparierbaren Teile. Lassen Sie die Reparatur von qualifiziertem Personal durchführen.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein trockenes Tuch, um Staub abzuwischen. Verwenden Sie niemals Flüssigkeiten oder Scheuermittel, um Schäden an den elektronischen Komponenten zu vermeiden.

Welche Sicherheitshinweise gibt es?

Öffnen Sie nicht das Gehäuse: Stromschlaggefahr. Setzen Sie das Gerät nicht Regen, Feuchtigkeit oder Wärmequellen aus. Verwenden Sie nur professionelle hochwertige Kabel. Wenden Sie sich für Reparaturen an einen qualifizierten Techniker.

Kann ich Standard-RJ45-Kabel verwenden?

Ja, Standard RJ45-Patchkabel können für die Anschlüsse LINK, IN und OUT verwendet werden. Für die Backbone-Verkabelung wird die Verwendung von Phoenix-Klemmen für eine bessere mechanische und elektrische Zuverlässigkeit empfohlen.

Wie lang darf das Netzwerk maximal sein?

Die Gesamtlänge des Netzwerkkabels darf 1 km pro Backbone nicht überschreiten. Wenn Sie mehrere Isolatoren verwenden, kann jeder Backbone bis zu 1 km lang sein, aber die Gesamtzahl der VNET-Produkte im gesamten Netzwerk ist auf 32 begrenzt.

BEDIENUNGSANLEITUNG Qflex Isolator Klark Teknik

Die mit dem Symbol markierten Anschlüsse führen so viel Spannung, dass die Gefahr eines Stromschlags besteht.

Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder Lautsprecherstecker mit Drehverriegelung. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

Achtung

Um eine Gefährdung durch Stromschlag auszuschließen, darf die Geräteabdeckung bzw. Geräterückwand nicht abgenommen werden.

Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.

Achtung

Um eine Gefährdung durch Feuer bzw. Stromschlag auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit

ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Achtung

Die Service–Hinweise sind nur durch qualifiziertes Personal zu befolgen. Um eine Gefährdung durch Stromschlag zu vermeiden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzuführen.

1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Bedienungshinweise.
5. Betreiben Sie das Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät mit einem trockenen Tuch.
7. Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).
9. Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei unterschiedlich breite Steckkontakte. Ein geerdeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breitere Steckkontakt oder der zusätzliche Erdungskontakt dient Ihrer Sicherheit. Falls das mitgelieferte Steckerformat nicht zu Ihrer Steckdose passt, wenden Sie sich bitte an einen Elektriker, damit die

Steckdose entsprechend ausgetauscht wird.

1. Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sie bitte insbesondere im Bereich der Stecker, Verlängerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässt, auf ausreichenden Schutz.
2. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.
3. Sollte der Hauptnetzstecker oder eine Gerätesteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.
4. Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

1. Verwenden Sie nur Wagen, Standvorrichtungen, Stative, Halter oder Tische, die vom Hersteller benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen- Gerätkombination, um Verletzungen durch Stolpern zu vermeiden.

2. Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.

3. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Service-Personal ausführen. Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß funktioniert oder auf den Boden gefallen ist.

1. Korrekte Entsorgung dieses Produkts: Dieses Symbol weist darauf hin, das Produkt entsprechend der WEEE Direktive (2012/19/EU) und der jeweiligen nationalen Gesetze nicht zusammen mit Ihren Haushaltsabfällen

zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, die generell mit elektrischen und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem Haushaltsabfallentsorger auf.

1. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches.
2. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.
3. Beachten Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.
4. Dieses Gerät ist in tropischen und gemäßigten Klimazonen bis 45°C einsetzbar.

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle Rechte vorbehalten.

HAFTUNGSAUSSCHLUSS

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter musictribe.com/warranty.

PT

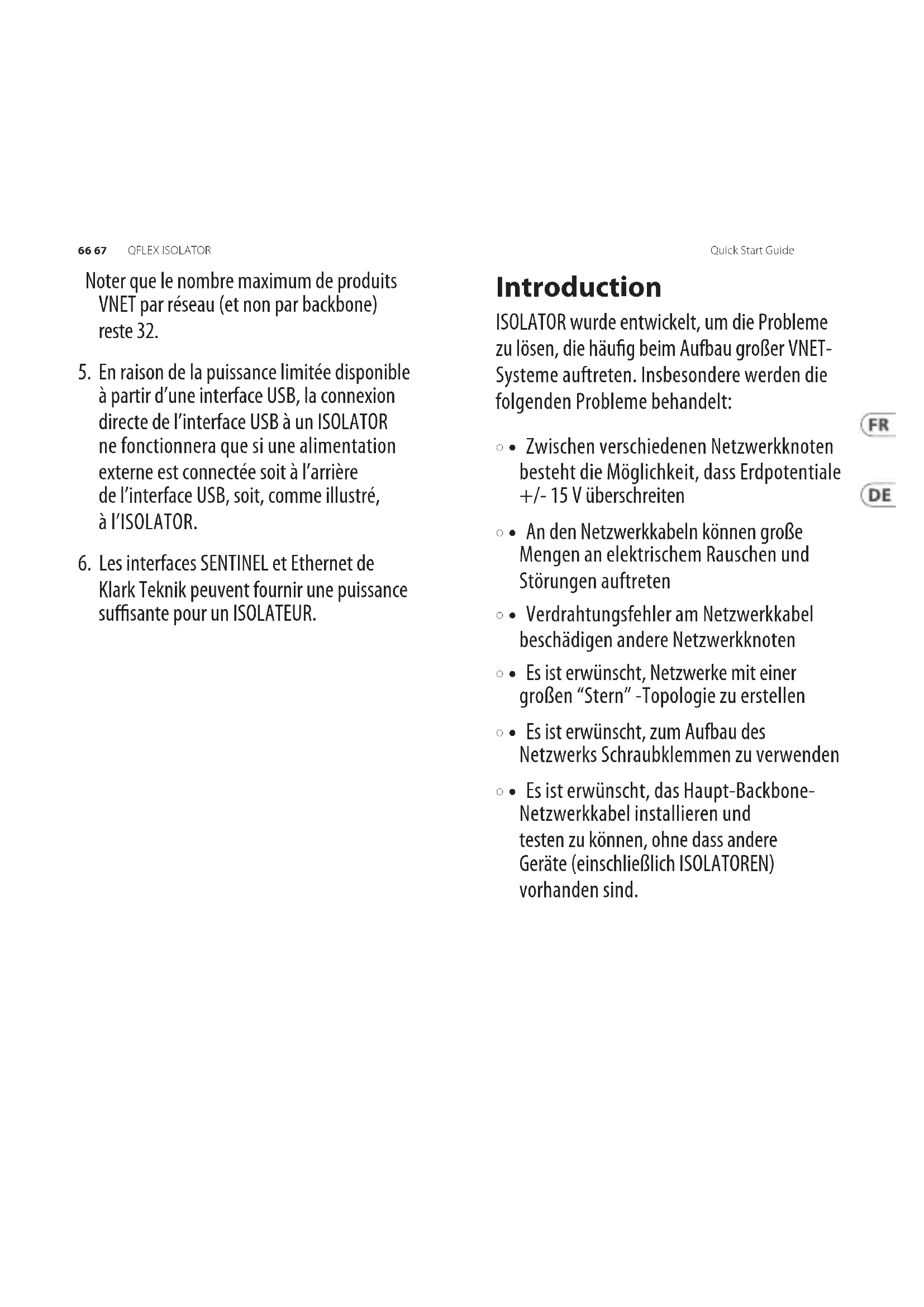

ISOLATOR wurde entwickelt, um die Probleme zu lösen, die häufig beim Aufbau großer VNET-Systeme auftreten. Insbesondere werden die folgenden Probleme behandelt:

• Zwischen verschiedenen Netzwerkknoten besteht die Möglichkeit, dass Erdpotentiale +/- 15 V überschreiten
• An den Netzwerkkabeln können große Mengen an elektrischem Rauschen und Störungen auftreten
• Verdrahtungsfehler am Netzwerkkabel beschädigen andere Netzwerkknoten
• Es ist erwünscht, Netzwerke mit einer großen "Stern" -Topologie zu erstellen
• Es ist erwünscht, zum Aufbau des Netzwerks Schraubklemmen zu verwenden
• Es ist erwünscht, das Haupt-Backbone-Netzwerkkabel installieren und testen zu können, ohne dass andere Geräte (einschließlich ISOLATOREN) vorhanden sind.

Wie der Name schon sagt, begrenzt ISOLATOR diese Probleme, indem es möglich ist, verschiedene Teile des Netzwerks galvanisch voneinander und vom steuernden Computersystem zu isolieren. Wenn eine der oben genannten Situationen zu erwarten ist, sollten ISOLATOREN in das Design des Netzwerks einbezogen werden.

Bei Systemen, die AES3 über VNET (VNET2) enthalten, wenden Sie sich an Ihren Hersteller, um Einzelheiten zum Einstellen der internen Jumper im Isolator zu erfahren. Bitte beachten Sie, dass einige der in diesem Dokument gezeigten Anwendungsbeispiele nicht für VNET2-Systeme gelten.

Montage

Der ISOLATOR ist in einem Gehäuse aus stark verzinktem Stahl untergebracht, das mit Hardware von 4 mm Durchmesser in den Löchern in den Zentren von 40 x 92,5 mm montiert werden kann. Wenn Staub- oder Feuchtigkeitsbeständigkeit erforderlich ist, muss der ISOLATOR in einem geeigneten Gehäuse montiert werden. Beachten Sie, dass das Gehäuse des ISOLATOR an das Erdungssystem auf der LINK-Seite der Isolationsbarriere angeschlossen ist.

Verbindungen

ISOLATOR hat drei Ports: IN; OUT & LINK. Jeder Port verfügt über steckbare RJ45- und Phoenix-Schraubklemmen. Diese Anschlüsse sind direkt miteinander verbunden, sodass beide als zweckmäßig verwendet werden können.

Zum Beispiel kann es am bequemsten sein, ISOLATOR „LINK“ mit einem Standard-RJ45-Patchkabel an den LINK-Ausgang eines VNET-Geräts anzuschließen, während die Phoenix-Verbindungen für die „Backbone“ -Kabel des fest verdrahteten Netzwerks an den IN- und OUT-Ports (die sind) verwendet werden auch direkt miteinander verbunden).

Leistung

ISOLATOR wird über seinen LINK-Port mit Strom versorgt. Da der LINK-Anschluss bei VNET-Produkten eine geeignete Stromquelle bietet, wird er durch Verbinden des LINK von ISOLATOR mit dem LINK des VNET-Geräts über ein RJ45-Patchkabel eingeschaltet.

Wenn für die Verbindung vom VNET-Produkt der LINK Phoenix-Anschluss des ISOLATOR verwendet werden soll, müssen die folgenden Verbindungen hergestellt werden:

Da VNET-Produkte nur genug Strom für einen einzelnen ISOLATOR liefern können, benötigen Systeme, die mehr als einen benötigen, eine externe Stromversorgung. In diesem Fall sollte keine Verbindung zwischen dem VNET-Produkt und den „Ext PSU“ -Anschlüssen von ISOLATOR hergestellt werden. Diese Verbindungen sollten für die externe Stromversorgung verwendet werden.

Externe Versorgungen sollten geregelten 12-V-Gleichstrom mit mindestens 100 mA für jeden zu versorgenden ISOLATOR erzeugen. Klark Teknik kann ein geeignetes Netzteil liefern oder empfehlen.

Wenn das VNET-Produkt über seinen RJ45-Anschluss mit dem ISOLATOR verbunden ist, wird wie oben beschrieben automatisch die Stromversorgung vom LINK-Port des Produkts an den ISOLATOR angeschlossen. Dies ist kein Problem, da ISOLATOR Schaltkreise enthält, um Konflikte mit einer externen Stromversorgung zu vermeiden.

Konfigurationen

Für maximale Flexibilität kann ISOLATOR auf verschiedene Arten verwendet werden. Nachfolgend einige Beispiele:

1. Grundlegende Verkettung von IN nach OUT mit zusätzlichen Zweigen nach Bedarf.
2. Wenn Sie nur die Phoenix IN- (oder OUT-) Ports verwenden, kann die Netzwerkverkabelung installiert und getestet werden, bevor andere Geräte installiert werden.
3. ISOLATOREN können verwendet werden, um ein großes Netzwerk so bequem wie möglich zu segmentieren und jedes Segment vor den anderen zu schützen. Beachten Sie, dass die Verwendung auf diese Weise NICHT zulässt, dass das Netzwerk die maximale Gesamtlänge von 1 km überschreitet.
4. Hier werden mehrere ISOLATOREN verwendet, um mehrere Backbones zu erstellen. Solange die ISOLATOREN lokal zueinander und zum Steuerungssystem sind, kann jedes Backbone die vollen 1 km lang sein.

Hinweis dass die maximale Anzahl von VNET-Produkten pro Netzwerk (nicht pro Backbone) 32 beträgt.

1. Aufgrund der begrenzten Stromversorgung über eine USB-Schnittstelle funktioniert das direkte Anschließen der USB-Schnittstelle an einen ISOLATOR nur, wenn ein externes Netzteil entweder an der Rückseite der USB-Schnittstelle oder, wie gezeigt, am ISOLATOR angeschlossen ist.
2. Sowohl die SENTINEL- als auch die Ethernet-Schnittstelle von Klark Teknik können ausreichend Strom für einen ISOLATOR liefern.
